承台垫层施工技术交底
承台施工技术交底 (总)
施工技术交交底单位编号接底单位日期工程名称承台施工技术交底技术交底内容：一、注意事项：1、6〜10号墩基础施工采用编织袋裝土围堰筑岛。
施工完成后应拆除围堰。
2、桩基础采用瞬态激振时域频域分析法进行检测。
3、6〜12号墩（台）承台底位于软土中，承台底铺设10cm厚碎石垫层。
、承台施工工艺流程:绑扎承台钢筋钢筋加工模板加工支撑承台模板混凝土配合比设计混凝土拌制运输养护、质量评定浇筑承台混凝土1、开挖承台及凿除、清理桩头承台最后一根桩基浇筑7天后可进行基坑开挖，根据现场地质情况采取相应的边坡防护措施：砂层较厚的基坑，底部采用沙袋装土支挡防护，防护高度不小于1m,上部按1:1.5的坡率放坡，放坡不能满足要求的，插打工字钢护桩，护桩连续布置，伸入土层不小于2.5m；—般地段按1:1坡率放坡开挖。
承台采用挖掘机开挖，开挖时注意开挖位置，尽量不要碰到桩头，以免碰弯钢筋，在基坑的四周设置20cm宽水沟，基坑旁开挖一个60*60*60cm的集水井，使基坑的水顺利的流入集水井，然后排出基坑。
桩头凿除时，采取环切工艺，技术人员在桩头上承台底标高以上10cm 位置做出标记，在标识处用切割机绕桩头环向一周切割V型槽,深度3-4cm，注意不得损伤主筋。
使用风镐将桩顶以上钻孔桩钢筋凿出，在桩顶标高以上5〜10cm处水平环向人工凿出4个以上V型槽，相互间距为20〜25cm。
使用钢钎打入各个V型槽中，来回反复敲击钢钎，使混凝土在V型槽处产生一个断裂面，用起重设备将已断裂脱离的桩头吊开。
最后对桩头进行修整，确保桩顶面平整、密实、并与桩轴线垂直，保证桩头嵌入承台10cm。
2、孔桩检测桩基由第三方检桩单位进行检测，现场需安排人员配合。
检桩前需要做如下准备工作：桩基采用瞬态激振时域频域分析（低应变）检测时，均需提前在桩顶位置打磨4个检测点，即在桩中心往外2/3半径处设置3处传感器安装点（3点夹角为1200，在桩基中心设置1处激振点，传感器安装点和激振点要提前打磨光滑，打磨平面直径不小于10cm。
承台施工技术交底
承台施工技术交底一、交底范围三工区管段内所有大桥、特大桥承台施工（深基坑、需做专项技术交底的除外）二、施工交底1、总体施工工艺根据设计要求、地质等条件，采用明挖法放坡开挖承台基坑，地质条件差的地段采用支护开挖；基坑做好排水措施，绑扎承台钢筋、安装加固模板、溜槽（汽车泵）法入模，分层浇筑、振捣密实。
一个承台一次浇筑成型。
承台施工工艺流程图如下图1。
2、施工准备①现场根据设计院交桩及经理部组织复测（经监理单位审批）的成果对承台控制桩位进行测量、放样。
②确定土质情况、地下水位情况、基坑工作面宽度、基坑底临时排水沟等情况，确定开挖线、开挖方式、深度等。
③墩位处钻孔桩全部施工完成，并且最后一根桩基础成桩后7天。
3、施工工艺及控制交底（1）测量放样承台基坑开挖前使用全站仪及该桥控制网进行承台角点放样。
并确定基坑开挖线，使用自动安平水准仪测量确定承台顶面标高，确定开挖深度。
（2）基坑开挖①按照测量放样的承台角点、开挖深度进行放坡开挖；根据开挖土层情况，边坡按1:0.5-1:1进行放坡。
桥台承台基坑边坡高度较高，开挖深度较大时，宜设置人工台阶，宽度不小于0.5m。
②承台基底或边坡如有渗水，应在基坑中设置排水沟和集水井，并安装潜水泵抽水使渗水迅速排除基坑。
③基坑的开挖，应严格按照技术交底进行开挖，不得超挖、欠挖，超挖部分不得采用原状土进行回填。
④基坑宜采取挖掘机进行开挖，技术人员控制开挖底面的标高，应以高于设计垫层底标高0.2-0.3m，作为人工清理、整平。
（3）凿除桩头、桩基检测①承台基坑土方开挖完成后，底层0.2米的预留土由人工清除，确保底层土层不被扰动；同时人工开挖四周临时排水沟，在一角挖深约1.0m的集水井，并将潜水泵准备到位，当集水井中集水较多时，及时抽出。
②技术人员在桩头上进行标高测量，在现场桩体上或预留的钢筋上用红油漆坐上标记，准备采用空压机、破碎锤、人工配合进行凿除桩头作业。
③按设计标高凿除桩头后，现场查看桩头混凝土质量，是否露出新鲜的混凝土面，若仍存在浮浆，将继续下凿。
承台垫层施工技术交底
75#〜77#墩承台垫层施工技术交底记录
2018年4月10日
年月日
新建福州至厦门铁路FX-8标
编号:
75#〜77#墩承台垫层施工
技术交底
中国中铁
编制：
复核：_______________________
接收：_______________________
中铁四局集团福厦铁路FX-8标项目经理部
1.4、混凝土养护
在混凝土浇筑完成后，在混凝土表面盖上塑料薄膜，予以洒水养护，保证混凝土 表面经常处于湿润状态为准，养护用水要使用洁净自来水或井水。
养护期一般为 天，以达到设计强度的70%为准，可进行下步工序施工。
、安全及文明施工
1、 进入混凝土浇筑现场必须戴好安全帽。
2、 砼作业人员严禁酒后上岗，疲劳作业、带病作业。
3、 砼作业人员严必须遵守施工现场安全管理制度，严禁违章指挥，违章作业； 做到三
不伤害：不伤害自己，不伤害他人，不被他人伤害。
4、 振捣手在振捣作业时，必须戴好绝缘手套，穿好防滑绝缘胶鞋。
5、 现场电线必须由专业电工布设，振动器、振动棒的电源线路必须完整，严禁 使用有破损的电缆。
6、 作业时，临边防护必须完整、有效，严禁无防护作业。
7、 施工用电严格按照《施工用电安全操作规程》进行操作，严格执行“一机一 匣，一箱一漏，三相五线制”，防止出现触电事故；采用
TN-S 接地保护系统。
&其他未述事项应严格按国家及地方有关安全施工的法律、法规及规范安全技 术措施等进行施工。
交底： 复核： 接收：
2-3
图1承台垫层施工图。
承台施工安全技术交底
引言概述：承台施工是建筑工程中重要的一项工作，它是支撑整个建筑结构的关键部分。
由于承台施工作业存在一定的危险性，必须对施工人员进行安全技术交底，以确保施工过程中的安全性。
本文将从施工前准备、现场安全管理、设备使用、人员防护和事故应急措施等五个大点展开，详细介绍承台施工安全技术交底的相关内容。
正文内容：一、施工前准备1.确定承台施工的相关技术要求和施工方案。
2.检查施工现场的环境和地质条件，确保施工区域的平稳和安全。
3.安排专业施工人员进行细致测量和标记，确保承台位置和尺寸的准确性。
4.准备充足的施工材料和设备，并进行必要的检测和维护。
5.制定详细的安全生产方案，明确施工人员的职责和安全操作规程。
二、现场安全管理1.设置明显的施工警示标志和安全防护设施，如安全网、护栏等，确保施工区域的安全隔离。
2.安排专人对施工现场进行巡视和监控，及时发现和处理潜在的安全隐患。
3.建立施工人员的安全教育培训制度，确保工人熟悉并遵守安全操作规程。
4.严格执行施工现场的安全管理制度，落实岗位责任制和安全考核制度。
5.定期组织安全生产会议和演练，提高施工人员的安全意识和应急处理能力。
三、设备使用1.确保施工设备的正常运行和安全可靠，严禁使用损坏或过期的设备。
2.根据施工工艺要求，合理选择和配置施工设备，确保施工过程的顺利进行。
3.定期对施工设备进行检测和维护，及时修理和更换老化、失效的设备部件。
4.对施工设备的操作人员进行专业培训，提高其操作技能和安全意识。
5.在设备使用过程中，注意设备的稳定性和平衡性，避免操作失误导致的意外事故。
四、人员防护1.施工人员必须佩戴符合要求的个人防护装备，如安全帽、安全鞋、防护眼镜等。
2.在高空作业或有坠落危险的地方，要使用安全带和安全绳，确保人员的安全固定。
3.严禁施工人员在设备运转和工作状态下进行维修和调整，避免发生夹伤、触电等事故。
4.提供适当的通风和防护措施，避免施工人员接触有害气体和粉尘。
基础承台垫层砼施工技术交底
交底时间 记录人 接受交底班组
年 月 日
6.
安全未尽事宜均按本部“安全交底”要求进行制导施工。
浇筑混凝土时应经常观察模板支架有无走动现象一经发现有位移时应立即停止浇注并应在已浇注混凝土凝结前处理好再继续浇注 交底人 交底内容：
基础承台地梁混凝土浇注 操作工艺： 1. 本工程承台地梁设计要求为 ，采用 型水泥进行浇捣。 2. 混凝土所用的水泥、砂、石、水等必须符合设计及规范的要求。 3. 混凝土的拌制： 严格按照配合比计算出每盘混凝土的各中材料用量， 后台要认真按每盘的配合 比用量投料。投料顺序为：石子、水泥、砂、水。严格控制用水量。拌制要均匀，搅拌时间一 般不少于 90 秒。 4. 浇筑混凝土时，应经常观察模板，支架有无走动现象，一经发现有位移时，应立即停止浇注， 并应在已浇注混凝土凝结前处理好再继续浇注。 5. 混凝土浇注振捣密实后，应用木抹子搓平或 钢抹子压光。 6. 混凝土自由倾斜高度不得超过 2m，超过 2m 时应采用相应措施。 7. 浇注混凝土时应分段分层连续作业，每层浇注高度为振动棒作用部分长度的 1.25 倍，不宜超 过 50cm。 8. 震动棒振点可采取梅花式，移动间距 30cm—40cm，振捣上一层时应插入下一层 5cm。平板震 动器的移动间距应能保证平板覆盖已震动部分边缘。不得违章作业。 9. 混凝土在运输过程中若有离析现象，应在浇捣前作二次搅拌。 10. 浇注混凝土应连续作业，如有间歇，应尽量缩短，并在前层混凝土凝结之前，将次层混凝土浇 注完毕，超过 2 小时，应按施工缝处理。 11. 浇注混凝土时应派专业工种的模板工、钢筋工、巡护，观察模板、钢筋、预留洞、预留洞钢筋 等有无移动，有异常现象及时报告并采取措施。 12. 浇注完的混凝土，12 小时左右应覆盖和浇水，一般养护不少于 7 天，拆模须现场施工员的同 意。 质量要求： 1. 混凝土应浇注密实，蜂窝面积一处不应大于 400mm2，累计不大于 800 mm2，无孔洞，无缝隙夹 炸层，无露筋。 2. 严格控制混凝土配合比，作到盘盘过磅。 3. 混凝土振捣过程中要振捣均匀，不得漏振。 安全要求： 1. 严格遵守工地的安全规范及安全技术交底有关条例。 2. 施工人员在施工过程中应带安全帽，穿胶靴并带好个人安全劳保用品，严禁穿“三鞋” 。振动 棒操作人员须穿胶鞋，戴好胶质手套，以防漏电。 3. 严禁施工人员酒后操作。 4. 在现场施工中，如有发现安全隐患，应及时向有关人员汇报，确保工地的安全施工。 5. 施工人员须持本工地工作证件。

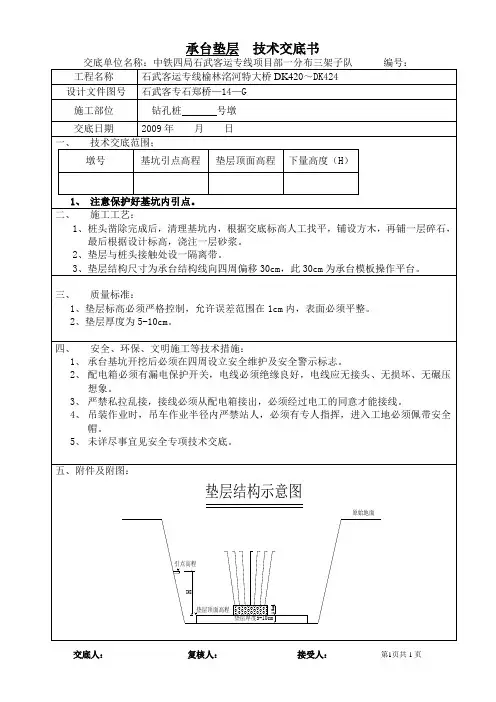

承台垫层技术交底
交底单位名称：中铁四局石武客运专线项目部一分布三架子队编号：
工程名称
石武客运专线榆林洺河特大桥DK420～DK424
设计文件图号
石武客专石郑桥—14—G
施工部位
钻孔桩号墩
交底日期
2009年月日
一、技术交底范围；
墩号
基坑引点高程
垫层顶面高程
下量高度（H）
1、注意保护好基坑内引点。
二、施工工艺：
四、安全、环保、文明施工等技术措施：
1、承台基坑开挖后必须在四周设立安全维护及安全警示标志。
2、配电箱必须有漏电保护开关，电线必须绝缘良好，电线应无接头、无损坏、无碾压想象。
3、严禁私拉乱接，接线必须从配电箱接出，必须经过电工的同意才能接线。
4、吊装作业时，吊车作业半径内严禁站人，必须有专人指挥，进入工地必须佩带安全帽。
5、未详尽事宜见安全专项技术交底。
五、附件及附图：
1、桩头凿除完成后，清理基坑内，根据交底标高人工找平，铺设方木，再铺一层碎石，最后根据设计标高，浇注一层砂浆。
2、垫层与桩头接触处设一隔离带。
3、垫结构尺寸为承台结构线向四周偏移30cm，此30cm为承台模板操作平台。
三、质量标准：
1、垫层标高必须严格控制，允许误差范围在1cm内，表面必须平整。
2、垫层厚度为5-10cm。
承台垫层施工技术交底
2013年月日
工程名称
郑州市三环化项目京广路互通立交工程第七标段
分部工程
地基与基础
分项工程名称：承台工程（垫层）
本交底适用于郑州市三环化项目京广路互通立交工程第七标段承台工程施工。
交底内容：
一、基底清理
先测定其标高，把标高引到基底四周的木桩上，在标高出挂线。把基底清理干净，整平，如基底较软，应填筑碎石或干硬性砂浆进行处理。
四、混凝土养护
在混凝土浇筑完成后，在混凝土表面盖上塑料薄膜，予以洒水养护，保证混凝土表面经常处于湿润状态为准，养护用水要使用洁净自来水或井水。养护期一般为2-3天，以达到设计强度的70％为准，可进行下步工序施工。
五、安全文明要求
1、进入混凝土浇筑现场必须戴好安全帽。
2、砼作业人员严禁酒后上岗，疲劳作业、带病作业。
二、模板支设
支模板，模板采用10cm宽方木，外围使用钢筋桩固定，要求整体顺直，高度符合要求。
三、混凝土浇筑
浇注时要严格控制垫层标高，不得超出规范要求。混凝土要求振捣密实，表面整体平整。在浇筑垫层时，沿承台四周预埋25cm长的Φ16锚固钢筋，露出垫层面10-15cm，间距50cm一根,用来对承台模板进行支撑。
3、砼作业人员严必须遵守施工现场安全管理制度，严禁违章指挥，违章作业；做到三不伤害：不伤害自己，不伤害他人，不被他人伤害。
4、振捣手在振捣作业时，必须戴好绝缘手套，穿好防滑绝缘胶鞋。
5、现场电线必须由专业电工布设，振动器、振动棒的电源线路必须完整，严禁使用有破损的电缆。
6、作业时，临边防护必须完整、有效，严禁无防护作业。
交底单位
河南国际建设集团有限公司
接收单位
交底人
承台垫层技术交底
3、进入施工现场必须佩带安全帽，禁止穿拖鞋等；
4、严格执行施工机械相关操作规程，严禁违章作业施工。
四、其他要求
如有不详，请及时联系工程管理部，严禁擅自施工作业。
接收负责人：
年 月 日
交底人
复核人
签发
4、垫层施工完毕，测量班应及时放出承台纵横轴线，并进行水平标高交底。
5、立模线及相关轴线用墨线弹出，必须清晰可见，相关的标高点要用红油漆标识，方便施工作业队伍进行现场控制及下步工序施工。
二、质量标准
1、垫层的结构尺寸必须满足交底承台尺寸；
2、垫层面应平整、光滑、无坑洼、积水；
三、安全技术措施
1、所有施工人员必须规范作业，听从我部施工队长的统一指挥；
技术交底记录
ZT20CX11-01年 月 日
工程名称
桥梁下部结构
交底地点
现场
交底组织单位
工程部
交底负责人
施工单位
接收负责人Байду номын сангаас
承台垫层技术交底
一、施工工艺
1、基坑开挖后，将含有浮渣的钻孔桩桩头凿出，凿除深度到达新鲜混凝土和设计标高为准。挖除基坑土，暴露出钻孔桩桩身，人工用风镐凿除。凿除后的桩顶应无松散现象，桩身顶端必须清理上层浮浆露出新鲜混凝土面，并清洗干净。桩头凿除尺寸要严格控制，不超凿或少凿，按设计图纸桩顶应深入承台10cm。
2、为配合进行桩基基础完整性检测，桩中心及钢筋笼内侧四周应打磨出直径不小于10cm的圆，每桩头应打磨四个点，周围三点呈三角形均匀布置，要求顶面光滑，平整，无积水。
3、垫层的尺寸按照承台设计结构尺寸外各延伸20cm，垫层厚度为10cm，保证承台模板的安装及防止垫层外侧的地下水侵袭垫层底，影响垫层的施工质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
75#～77#墩承台垫层施工技术交底记录
2018年4月10日
记录者日期年月日
新建福州至厦门铁路FX-8标
编号：
75#～77#墩承台垫层施工
技术交底
编制：
复核：
接收：
中铁四局集团福厦铁路FX-8标项目经理部
年月日
表格编号 75#～77#墩承台垫层施工技术交底书
项目名称福厦铁路FX-8标项目经理部第 1 页
共页交底编号
工程名称西溪特大桥
设计文件图号西溪特大桥施工图（福厦施（桥）-65）
施工部位75#～77#墩承台
交底日期年月日
交底内容：
一、质量标准
1、桩头切除后，人工对基坑底部清理至设计标高后采用定型槽钢立模，采用 5～10cm 厚C20素混凝土垫层找平，其顶面不高于基底高程，混凝土垫层边缘要大于承台尺寸20～30cm。
2、垫层至坡角处兼做排水沟使用，并于承台左侧小里程处开挖0.5×0.5×0.5m 集水坑，如果承台基坑内有积水时采用污水泵进行排水，确保基坑内排水畅通无积水。
二、施工工艺流程及技术操作要点
1、施工工艺流程：
基地清理→模板支设→混凝土浇筑→混凝土养护
1.1、基底清理
先测定其标高，把标高引到基底四周的木桩上，在标高出挂线。
把基底清理干净，整平，如基底较软，应填筑碎石或干硬性砂浆进行处理。
1.2、模板支设
支模板，模板采用10cm定型槽钢，外围使用钢筋桩固定，要求整体顺直，高度符合要求。
1.3、混凝土浇筑
浇注时要严格控制垫层标高，不得超出规范要求。
混凝土要求振捣密实，表面整体平整。
在浇筑垫层时，沿承台四周预埋25cm长的Φ16锚固钢筋，露出垫层面10～15cm，间距50cm一根,用来对承台模板进行支撑。
1.4、混凝土养护
在混凝土浇筑完成后，在混凝土表面盖上塑料薄膜，予以洒水养护，保证混凝土表面经常处于湿润状态为准，养护用水要使用洁净自来水或井水。
养护期一般为2-3天，以达到设计强度的70％为准，可进行下步工序施工。
图1承台垫层施工图
三、安全及文明施工
1、进入混凝土浇筑现场必须戴好安全帽。
2、砼作业人员严禁酒后上岗，疲劳作业、带病作业。
3、砼作业人员严必须遵守施工现场安全管理制度，严禁违章指挥，违章作业；做到三不伤害：不伤害自己，不伤害他人，不被他人伤害。
4、振捣手在振捣作业时，必须戴好绝缘手套，穿好防滑绝缘胶鞋。
5、现场电线必须由专业电工布设，振动器、振动棒的电源线路必须完整，严禁使用有破损的电缆。
6、作业时，临边防护必须完整、有效，严禁无防护作业。
7、施工用电严格按照《施工用电安全操作规程》进行操作，严格执行“一机一匣，一箱一漏，三相五线制”，防止出现触电事故；采用TN-S接地保护系统。
8、其他未述事项应严格按国家及地方有关安全施工的法律、法规及规范安全技术措施等进行施工。
交底：复核: 接收：。
