墙面抹灰空鼓开裂修补方案70286
内墙抹灰空鼓、开裂修补的活动方案.doc
内墙抹灰空鼓开裂专项修补方案一、修补注意事项1、空鼓及裂缝如在同一面墙上且距离较近（1㎡之内）发现多处有空鼓或裂缝可作为一个大面的空鼓维修。
2、空鼓大小≤100*100可mm可不进行处理，标记后待观察。
3、同墙面空鼓开裂超过3处的将整体返工处理。
二、修补方法1、墙面抹灰层空鼓开裂处理：当抹灰施工后发生空鼓时，抹灰空鼓处只能作返工处理。
具体方法为：先将空鼓部分凿去（凿除范围为空鼓部位四周扩大100mm），四周凿成方块形或长方形，边缘凿成斜坡形，用钢丝刷刷掉墙面松散灰皮。
处理时水泥采用M10干粉抹灰砂浆，严禁混用不同品种、不同强度等级的砂浆。
底层表面进行拉毛，拉毛处理完成后，将修补处周围100mm 范围内清理干净。
修补前1d，用水冲洗，使其充分湿润，一天内最好浇水湿润两次。
修补时，先在底面及四周刷素水泥浆一遍，然后分两次用M10干粉抹灰砂浆填补并槎平。
2、剪力墙、梁与砌体交接处空鼓开裂处理：当剪力墙、梁与砌体交接处空鼓且裂缝过大时，先将开裂处抹灰层凿除，四周凿成方块形，清理基层，将松动、疏松、脱落的砂浆清除干净，在不同材料基体交接处的表面重新粘贴玻纤网格布，之后才采用素水泥浆的方法对墙面进行拉毛处理，待拉毛的水泥浆终凝后，用水将墙面适当湿润，然后分两次用和原面层相同水泥砂浆填补并槎平。
当剪力墙、梁与砌体交接处没有空鼓且出现细小裂缝时，先将裂缝处四周切割成较整齐规则的平面，四周切割边切成向外约45°的斜口，宽度为沿裂缝两边各扩大100-150mm，只凿除面层，清除周围松动的砂浆，并用钢丝刷清理干净，然后用水湿润，然后挂纤维网格布，采用M10水泥砂浆修补抹平。
3、线管开槽处出现裂缝处理：当线管开槽处出现裂缝时，由于线槽处裂缝较小，先将裂缝处四周切割成较整齐规则的平面，四周切割边切成向外约45°的斜口，宽度约2-3cm，剔除线管周围松动的砂浆，并用钢丝刷清理干净，然后用水湿润，采用M10水泥砂浆分两次修补抹平。
内墙抹灰空鼓开裂修补方案

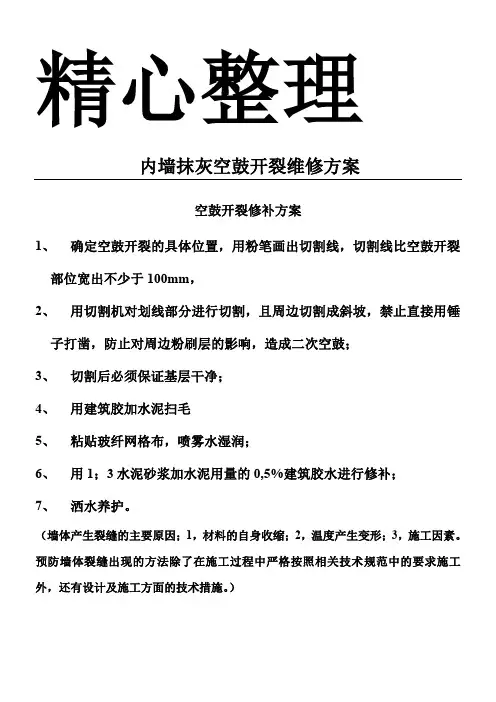

空鼓开裂修补方案
1、确定空鼓开裂的具体位置，用粉笔画出切割线，切割线比空鼓开裂部位宽出不少于100mm，
2、用切割机对划线部分进行切割，且周边切割成斜坡，禁止直接用锤子打凿，防止对周边粉刷层的影响，造成二次空鼓；
3、切割后必须保证基层干净；
4、用建筑胶加水泥扫毛
5、粘贴玻纤网格布，喷雾水湿润；
6、用1；3水泥砂浆加水泥用量的0,5%建筑胶水进行修补；
7、洒水养护。Biblioteka （墙体产生裂缝的主要原因；1，材料的自身收缩；2，温度产生变形；3，施工因素。预防墙体裂缝出现的方法除了在施工过程中严格按照相关技术规范中的要求施工外，还有设计及施工方面的技术措施。）

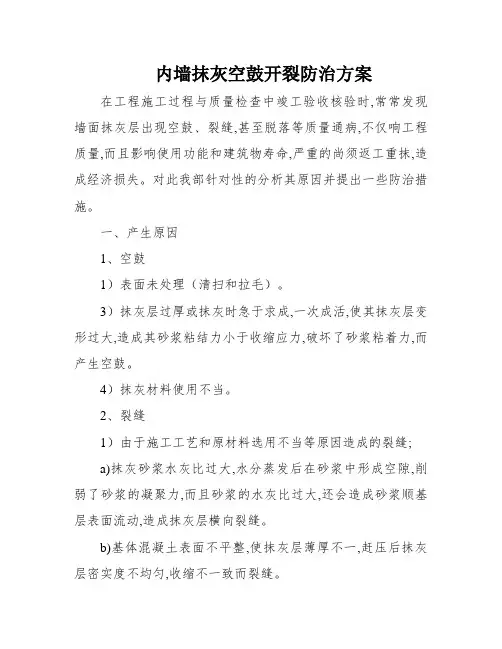

内墙抹灰空鼓开裂防治方案
内墙抹灰空鼓开裂防治方案在工程施工过程与质量检查中竣工验收核验时,常常发现墙面抹灰层出现空鼓、裂缝,甚至脱落等质量通病,不仅响工程质量,而且影响使用功能和建筑物寿命,严重的尚须返工重抹,造成经济损失。
对此我部针对性的分析其原因并提出一些防治措施。
一、产生原因1、空鼓1）表面未处理（清扫和拉毛）。
3）抹灰层过厚或抹灰时急于求成,一次成活,使其抹灰层变形过大,造成其砂浆粘结力小于收缩应力,破坏了砂浆粘着力,而产生空鼓。
4）抹灰材料使用不当。
2、裂缝1）由于施工工艺和原材料选用不当等原因造成的裂缝;a)抹灰砂浆水灰比过大,水分蒸发后在砂浆中形成空隙,削弱了砂浆的凝聚力,而且砂浆的水灰比过大,还会造成砂浆顺基层表面流动,造成抹灰层横向裂缝。
b)基体混凝土表面不平整,使抹灰层薄厚不一,赶压后抹灰层密实度不均匀,收缩不一致而裂缝。
c)抹灰层空鼓在外力作用下裂缝d)原材料选用不当,如使用了安定性差或不合格的水泥,砂子太细,含泥量过大等,都会造成抹灰层裂缝。
e)由于设计不当造成的。
2)由于混凝土和砂浆自身属性而造成的裂缝。
a)干缩裂缝。
据资料引见,混凝土干缩率为103%。
而砂浆的干缩率为106%。
故在相同温度作用下,抹灰砂浆和混凝土的收缩不同等,故造成抹灰层开裂。
b)自生体积变形引起的裂缝。
自生体积变形,即是依靠胶结材料自身水化引起的体积变形。
普通水泥砂浆的自生体积变形大多数为收缩,一般在(- 50～+50)×10- 6范围内,这种收缩变形,可能导致表面的开裂。
c)温度变形裂缝。
混凝土和砂浆的线膨胀系数通常在(6～12)×10- 6ö℃范围内,当温度变化在10℃时,如无约束,每一延长米的混凝土或砂浆所产生的温度变形有11mm。
在寒冷地区日温差要超过10℃,因此温度变形引起抹灰裂缝是不可避免的。
二、防治措施1、抹灰前要清理和湿润抹灰外表。
1)抹灰前必须将表面粘着的尘土、残余砂浆和浇筑时的隔离剂清理干净，同时对光滑面进行素浆拉毛。
墙面抹灰空鼓开裂修补方案
墙面抹灰空鼓开裂修补方案
1.准备工具和材料：
-刮刀：用于刮掉松动的灰泥。
-手抹钢尺：用于刮平墙面和混合灰泥。
-墙面刷：用于涂抹修补灰泥。
-水泥灰泥：可购买预混灰泥或自行配制。
-墙面乳胶漆：用于修补后的涂刷。
-油漆刷：用于涂刷乳胶漆。
2.处理墙面开裂：
-使用刮刀将空鼓的灰泥刮掉，确保表面干净。
-使用刮刀或手抹钢尺将开裂处扩大，使其成为一个V形槽。
槽的宽度应为开裂处至少两倍的宽度，并确保其深度到达坚固的墙体。
-用刷子将裂缝内部清洁干净，去除灰尘和杂物。
3.混合灰泥：
-将适量的水倒入一个容器中。
-将水泥灰泥逐渐加入到水中，并边倒入边搅拌，直到形成均匀的糊状物。
注意不要加太多水，以免灰泥过于稀薄。
4.修补墙面：
-使用墙面刷将混合好的灰泥均匀地涂抹在墙面的V形槽中，填满整个槽。
-用手抹钢尺将灰泥刮平，与墙面表面齐平，并确保灰泥与周围的墙面接合紧密。
-如果有多个开裂处，按照相同的方法进行修补。
5.等待和抛光：
-等待灰泥完全干燥，时间根据灰泥的类型和厚度而定，通常需要24小时以上。
-用砂纸轻轻打磨修补后的墙面，使其平滑。
6.涂刷乳胶漆：
-使用油漆刷涂刷一层墙面乳胶漆在修补后的墙面上，涂刷的方向与墙面的纹理一致。
-等待第一层乳胶漆完全干燥后，再涂刷第二层乳胶漆，以增加覆盖力和保护墙面。
抹灰开裂空鼓修补方案
抹灰开裂空鼓修补方案抹灰开裂和空鼓是在墙面施工中经常出现的问题。
开裂是指在抹灰层表面出现裂缝，而空鼓是指抹灰层与基层之间出现空隙，从而导致墙面发出空洞声音。
开裂和空鼓不仅会影响墙面的美观度，还可能导致墙面的稳定性受损。
因此，及时修补抹灰开裂和空鼓问题非常重要。
本文将介绍抹灰开裂和空鼓修补的方案，供参考。
一、抹灰开裂修补方案：1.填补裂缝：根据裂缝的大小，可以选择使用不同的填补材料。
如果裂缝较细，可以选择使用腻子或填缝胶进行修补。
首先，用刮刀将裂缝两侧的灰泥清理干净，然后将腻子或填缝胶填入裂缝中，用刮刀将其抹平。
如果裂缝较大，可以先用刮刀将裂缝两侧开宽，然后再用填缝胶进行填补。
填补后需要等待材料干燥，然后用砂纸打磨平整。
2.补强墙面：如果抹灰层出现大面积开裂，需要对整个墙面进行补强处理。
可以选择使用玻璃纤维布或玻璃纤维网格布进行补强。
首先，用刮刀将裂缝处的灰泥清理干净，然后将玻璃纤维布或网格布用墙面专用胶粘贴在裂缝处，确保完全覆盖裂缝。
等待胶水干燥后，再进行抹灰修补。
首先，用抹刀将灰泥涂抹在玻璃纤维布或网格布上，然后用抹刀将其抹平，与周围的墙面平齐。
等待灰泥干燥后，使用砂纸打磨平整。
3.预防开裂：为了避免抹灰层开裂，可以在施工前进行预防措施。
首先，墙体表面要保持干燥和洁净。
其次，选择适合的胶凝材料和掺合料，确保抹灰层的粘结力和抗裂性能。
此外，施工过程中应控制好抹灰层的厚度，避免过厚或过薄。
最后，在抹灰层施工后，要及时进行养护，使其充分干燥，避免温度和湿度变化过大导致开裂。
二、空鼓修补方案：1.敲击测试：首先，使用敲击工具，如橡胶锤，在墙面各处敲击，听是否发出空洞声音。
如果有空洞声音，说明出现了空鼓。
2.清理空鼓部位：对于发现的空鼓部位，需要使用刮刀将空鼓部位的灰泥清理干净，确保基层表面光洁。
3.补充灰泥：可以选择使用预拌抹灰砂浆，将其涂抹在空鼓部位。
首先，用刮刀将灰泥均匀涂抹在空鼓部位，然后用刮刀将其抹平，与周围的墙面平齐。
室内砌体墙面裂缝及粉刷层空鼓修补方案
室内砌体墙面裂缝及粉刷层空鼓修补方案一、情况描述及分析该户室内部分墙体粉刷装饰面存在空鼓、开裂现象，经现场人员剔凿粉刷层发现：①入户门边一处粉刷层开裂基底面为填充墙砌体结构，该位置砌体结构有一道细裂缝；②其余粉刷层空鼓、开裂部位，基底面为剪力墙部位。
针对上述情况，对粉刷层空鼓、开裂现象分析如下：1、入户门边粉刷层开裂主要系基底砌体结构表面出现裂缝导致，而根据现场砌体结构表面裂缝走向，及该处墙体内开槽预埋入户电箱、多功能媒体箱情况，分析如下：因该墙体开槽预埋件较多，预埋件与蒸压粉煤灰砖间材料的温度变形系数、材料干缩系数不同，在自然温度变化及蒸压粉煤灰砖含水率逐渐降低后，则各构件将产生不同程度的变形，进而墙体出现裂缝现象，各构件间变形后期将趋于稳定，裂缝为静止裂缝。
2、剪力墙部位粉刷层空鼓、开裂现象，原因为粉刷层砂浆随含水率降低及温度降低产生的材料收缩而发生空鼓，再导致表面开裂形成。
二、处理方案1、填充墙部位粉刷层维修处理根据上述分析，该砌体结构表面为不影响结构安全性及使用功能的裂缝，根据《砌体结构工程施工质量验收规范》（GB50203-2011）第11.0.4.1条规定：“对不影响结构安全性的砌体裂缝，应予以验收，对明显影响使用功能和观感质量的裂缝，应进行处理。
”但出于裂缝会对业主造成一种不安全的精神压力和心理负担，为提高砌体结构可靠度，对该部位砌体裂缝可依据《砌体结构加固设计规范》（GB50702-2011）第13章砌体裂缝修补法中，第13.2节提出的填缝法进行处理。
即沿裂缝开凿宽≥30mm、深≥20mm 的U型槽，将槽内两侧表面浮层清理干净后，涂刷一层胶粘剂，裂缝及周边砌体表面湿润后，采用改性环氧砂浆进行充填，并对填充部位外扩20mm进行环氧砂浆涂刷封护。
砌体裂缝修补后，其墙面抹灰做法按建筑设计及《建筑装饰装修工程质量验收标准》（GB50210-2018）相关规定进行施工。
2、剪力墙部位粉刷层空鼓、开裂维修处理针对剪力墙部位粉刷层空鼓、开裂现象，依据建筑设计及《建筑装饰装修工程质量验收标准》（GB50210-2018）相关进行施工。
抹灰开裂空鼓修补方案
抹灰开裂空鼓修补方案抹灰开裂和空鼓是建筑抹灰施工常见的问题，不仅影响房屋的美观性，还可能对房屋结构造成损害。
为了解决这个问题，需要采取适当的修补措施。
下面是一种针对抹灰开裂和空鼓修补的方案，具体步骤如下：1.检查和准备：-仔细检查墙体表面的开裂和空鼓情况，了解问题的程度和范围。
-清理墙面上的尘土、杂物和碎屑，确保表面干净。
2.补补裂缝：-对于小裂缝，可以使用水泥砂浆进行修补。
将水泥砂浆混合均匀，然后用批刀将砂浆填入裂缝中。
用批刀刮平，使其与墙面表面齐平。
-对于较大的裂缝，可以先用批刀或其他工具将裂缝两侧的坏墙面清掉，然后再进行修补。
使用修补砂浆或预拌修补砂浆将裂缝填平，确保与周围墙面表面保持一致。
3.处理空鼓：-首先，用锤子和凿子将空鼓的部分敲击下来，清理掉松动的部分。
-然后，用批刀将墙面上的水泥砂浆均匀地填充到空鼓的部位，压实并与周围的墙面表面齐平。
-如果需要，可以在填充水泥砂浆之前，用刷子刷上一层预涂石膏，这样能增加填充物的附着力。
4.平整表面：-修补完成后，使用砂纸或抛光机将修补部分的表面打磨平整，使其与周围墙面的光滑度和颜色相一致。
-如果需要，可以使用涂料或涂料混合水稀释后的底漆，将修补部分和周围墙面进行底漆，以提高修补部分的耐久性和装饰效果。
5.维护措施：-修补完成后，要积极采取措施进行维护，防止再次出现开裂和空鼓的问题。
-室内墙面应注意保持干燥，避免长时间暴露在潮湿环境中。
-在施工过程中，应注意采用适当的方法和材料，确保抹灰施工质量。
总之，抹灰开裂和空鼓修补是一项需要谨慎处理的工作。
通过检查和准备、补补裂缝、处理空鼓、平整表面和维护措施这几个步骤，可以有效地修复抹灰开裂和空鼓的问题，并提高修补部分的耐久性和美观度。
在进行修补时，建议采用适当的修补材料和工具，并根据具体情况进行操作。
抹灰开裂、空鼓修补方案
目录一、工程概况 (1)二、编制依据 (1)三、原因分析及处理措施 (1)1、原因分析： (1)1.1、粉刷产生空鼓的情况 (1)1.2、抹灰产生开裂、空鼓的多种原因 (2)2、处理措施： (4)2.1、防止粉刷空鼓的措施 (4)2.2、粉刷施工中应注意的事项 (6)3、墙面开裂、空鼓整改措施 (7)四、现场控制措施 (8)一、工程概况本工程位于绍兴市越城区，东北方向为绍兴西站，北临杨绍线，西北方向为福全镇。
项目占地面积85385㎡，建筑总面积274487㎡。
地上建筑面积213462㎡，地下建筑面积61025㎡；其中人防区11002m2,非人防区49501m2.本工程共设21个单体。
1、±0.000以上墙体及非人防区地下室均采用蒸压加气混凝土砌块（外墙采用B07、A5.0，内墙采用B06、A3.5），采用专用粘结剂砌筑。
2、人防区±0.000以下上墙体采用MU10混凝土空心砖、M10水泥砂浆(预拌砂浆)砌筑；外墙基层采用1:3水泥砂浆找平，内墙采用20厚1:1.4混合砂浆，外墙不同材质交界处敷设热镀锌钢丝网片，压入砂浆表面，宽度600mm,内墙不同材质交界处挂600宽网格布。
本工程体量大、工期紧迫，在抹灰工程中出现开裂、空鼓在所难免，现编制专项处理方案，指导本工程对抹灰出现开裂、空鼓现象的技术处理以及对抹灰工程施工中对产生开裂、空鼓的预防。
二、编制依据1、曦之湖花园项目工程施工图2、施工组织设计3、建设单位所下发的指令及工作联系函4、砌体工程施工质量验收规范GB50203-20115、建筑装饰装修工程质量验收规范GB50210-2001三、原因分析及处理措施1、原因分析：1.1、粉刷产生空鼓的情况当在砌体墙或混凝土剪力墙上粉刷施工时，随着水化反应的开始，水泥砂浆开始硬化并提高强度，但干缩和硬化过程中的收缩也伴随出现；在水泥硬化过程中，水泥砂浆固定在粉刷基层面上依靠的是相互之间的粘结力，粘结力制约收缩力，在粘结面上产生剪切力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
左岭新镇四期还建社区
1-1#~1-7#楼、1#~3#配电房、1#开闭所及1#地下室墙面抹灰空鼓开裂的处理方案
编制人：
审核人：
审批人：
武汉鼎吉建筑工程有限责任公司
2017年4月20日
目录
一、工程综合概况 (1)
二、成因分析 (2)
三、整改处理方案 (3)
1、墙面抹灰层空鼓开裂处理： (3)
2、剪力墙、梁、柱与砌体交接处空鼓开裂处理： (4)
3、线管开槽处出现裂缝处理： (5)
一、工程综合概况
工程名称：左岭新镇四期还建社区1-1#~1-7#楼、1#~3#配电房、 1#开闭所及1#地下室
建设单位：武汉左岭新城开发投资有限公司
设计单位：武汉和创建筑工程设计有限公司
监理单位：湖北天慧工程咨询有限公司
施工单位：武汉鼎吉建筑工程有限责任公司
建设地点：武汉市东湖高新区左岭新城科技二路与卸甲路交汇处
本工程由四栋34层住宅楼、两栋25层住宅楼及附属一层商业裙楼、一栋27层楼及四个配电房和一个1层满铺地下室(作为车库、设备用房)组成。
其中1-1#楼地上34层，标准层层高为,建筑面积，建筑高度；1-2#楼地上25层，标准层层高为,建筑面积，建筑高度；1-3#楼地上27层，标准层层高为,建筑面积，建筑高度；1-4#楼地上34层，标准层层高为,建筑面积，建筑高度；1-5#楼地上25层，标准层层高为,建筑面积，建筑高度；1-6#楼地上34层，标准层层高为,建筑面积，建筑高度；1-7#楼地上34层，标准层层高为,建筑面积，建筑高度；满铺地下室为地下一层，层高为米（局部米，主楼部位地下室层高米（6#楼部位为6米）。
二、成因分析
墙面抹灰工程空鼓开裂为抹灰工程质量通病，出现空鼓开裂的原
因分析如下：
1、部分墙面由于抹灰施工前对墙面浇水湿润护养不够，墙面干燥，墙面存在毛细孔，导致抹灰上墙后，墙体大量吸取砂浆的水分，水分散发太快，造成砂浆强度不高，粘结力下降以及收缩太快，尤其是砂浆与墙面粘结面，当砂浆层的强度不能抵抗收缩拉力时开裂。
同样，由于这时砂浆层与墙面的粘结力还未达到足以抵抗由于收缩而造成的砂浆层在墙面上的滑动，因而发生空鼓。
2、在对砼墙面进行毛化处理时，工人质量意识淡薄，处理不到位，喷洒不均匀，且对毛化后的墙面养护时间（应在终凝后浇水养护，直到水泥砂浆疙瘩全部粘满砼光面上，并有较高强度即用手掰不动）和方法（浇适量水湿润，水的压力不宜过大，否则会使毛化的砂浆脱落）不对。
3、工人抹灰施工操作方法不当、抹灰时，一些工人没有按交底施工，基层偏差太大，一次抹灰层过厚，没有分层分遍进行粉刷，砂浆较重易产生侧倾力，与基层粘结不牢剥离基层，及砂浆干缩过大，易产生空鼓和开裂；底层灰太干未经处理就跟着抹中层灰，底层灰很快就把砂浆中水分吸干，造成与底层灰粘结不牢易产生空鼓现象。
4、水分比例过高或过低，过高则水灰比过大，造成砂浆稠度下降，粘结力很差，粘不住，易往下掉，过低则砂浆太稠，施工操作困难，因水泥水化热过程中需要大量水份，砂浆太稠则砂浆中水份太少无法满足水泥充分水化热的需要，因而砂浆的强度无法达到设计强度需要，与基层粘结牢固程度降低，易产生空鼓；
抹灰砂浆自身收缩引起开裂，抹灰砂浆收缩主要包括化学收缩、干燥
收缩、温度收缩及塑性收缩。
这些收缩将在抹灰砂浆中产生拉应力，当拉应力超过抹灰砂浆的抗拉强度时就会出现裂缝或空鼓。
5、安装施工队伍，在墙上开挖线槽，施工洞，填补不到位。
6、部分薄弱环节和剪力墙、柱、梁与砌体墙的交接处缺乏加强和构造措施，顶砖斜砌间隔时间过短，不满足规范要求，特别是梁底部位，由于砌体发生少许的沉降，使砌体墙与梁底分离形成裂缝；除此之外，砌体与砼各自收缩，形成裂缝。
7、当抹灰墙面面积过大时，没有设置分格缝，导致面积过大，抹灰层收缩导致裂缝。
8、后期养护方面
抹灰面完成后，在规定时间内没进行浇水养护，不能及时提供砂浆中水泥水化热所需水分，砂浆干缩过快，易产生开裂。
三、整改处理方案
针对抹灰工程空鼓开裂常见原因，项目部将采取的修补措施如下：
1、墙面抹灰层空鼓开裂处理：
当抹灰施工后发生空鼓时，抹灰空鼓处只能作返工处理。
具体方法为：
发现墙面有开裂或空鼓后，及时用粉笔在空鼓裂缝处划出范围，并在图纸上作好标记、然后用先使用无齿锯对空鼓部分进行四周凿成方块形规矩切割，然后将空鼓部分抹灰层凿去（凿除范围为空鼓部位四周扩大100mm），并用钢丝刷刷掉墙面松散灰皮处理干净。
修补前1d，用水冲洗，
使其充分湿润，一天内最好浇水湿润两次。
修补时，先在底面及四周刷108胶素水泥浆一遍底层表面进行拉毛，拉毛处理完成后，将修补范围内清理干净，切割后将空鼓裂缝处的粉刷层打凿干净，一直遭到墙体基层，混凝土墙面和砌块墙面均需对基层清洗干净后凿毛和涂刷界面剂，然后用抗裂砂浆抹底层砂浆，抹灰厚度控制在10mm以内，并对表面进行拉毛处理，第二天再用抗裂砂浆抹面层粉刷，在进行收光，最后浇水养护，半个月后再次进行空鼓裂缝检查，直至无空鼓裂缝发生。
在乳胶漆基层施工前，整改修补后的接缝位置需粘贴绷带加固。
2、剪力墙、梁、柱与砌体交接处空鼓开裂处理：
当剪力墙、梁、柱与砌体交接处空鼓且裂缝过大时，先将开裂处使用无齿锯进行规矩切割后将抹灰层凿除，四周凿成方块形，清理基层，将松动、疏松、脱落的砂浆清除干净，在不同材料基体交接处的表面重新粘贴钢丝网，之后才采用108胶素水泥浆的方法对墙面进行拉毛处理，待拉毛的水泥浆终凝后，用水将墙面适当湿润，然后分两次用和原面层相同材料的1：2 水泥砂浆填补并槎平。
在乳胶漆基层施工前，整改修补后的接缝位置需粘贴绷带加固。
3、线管开槽处出现裂缝处理：
当线管开槽处出现裂缝时，由于线槽处裂缝较小，先将裂缝处四周切割成较整齐规则的平面，四周切割边切成向外约45°的斜口，宽度约2-3cm，剔除线管周围松动的砂浆，并用钢丝刷清理干净，然后用水湿润，采用抗裂砂浆分两次修补抹平。
在乳胶漆基层施工前，整改修补后的接缝位置需粘贴绷带加固。
