可靠性建模
系统可靠性设计中的硬件可靠性建模(Ⅲ)
系统可靠性设计中的硬件可靠性建模系统可靠性设计是指在系统开发过程中，通过有效的方法和工具，保证系统在特定的环境条件下能够持续稳定地运行，不发生故障或失效，以满足用户的需要。
而硬件可靠性建模则是系统可靠性设计的重要组成部分，它通过对硬件设备的特性和工作环境的分析，建立可靠性模型，用以评估和预测硬件设备的工作可靠性。
本文将从硬件可靠性建模的基本原理、方法和工具，以及在系统可靠性设计中的应用等方面展开论述。
一、硬件可靠性建模的基本原理硬件可靠性建模的基本原理是通过对硬件设备的故障模式和失效机理进行分析，建立数学模型，以描述硬件设备的可靠性特征和性能指标。
其中，故障模式包括硬件设备可能出现的各种故障类型，如短路、断路、漏电等；失效机理则是研究硬件设备失效的原因和过程，例如电子元件老化、机械磨损、环境应力等。
通过对故障模式和失效机理的分析，可以建立起硬件设备的可靠性模型，用以评估和预测硬件设备的可靠性。
二、硬件可靠性建模的方法和工具在硬件可靠性建模中，常用的方法和工具包括故障树分析（FTA）、事件树分析（ETA）、可靠性均值分析（RMA）、可靠性增长模型（RG）、可靠性预测模型（RP）等。
其中，故障树分析是一种从顶层事件出发，逐步分解故障路径，用以分析系统故障的概率和影响的方法；事件树分析则是一种从基本事件出发，逐步组合事件，用以分析系统失效的概率和影响的方法。
可靠性均值分析则是通过对硬件设备的故障数据进行统计分析，得出硬件设备的平均故障间隔时间和故障率等可靠性指标。
而可靠性增长模型和可靠性预测模型则是通过对硬件设备的工作环境和使用条件进行分析，预测硬件设备的可靠性指标。
三、硬件可靠性建模在系统可靠性设计中的应用硬件可靠性建模在系统可靠性设计中具有重要的应用价值。
首先，通过对硬件设备的故障模式和失效机理进行分析，可以评估硬件设备的可靠性指标，从而指导系统的设计和选择。
其次，通过对硬件设备的可靠性模型进行仿真和分析，可以预测系统在特定工作环境下的可靠性性能，为系统的维护和保障提供依据。

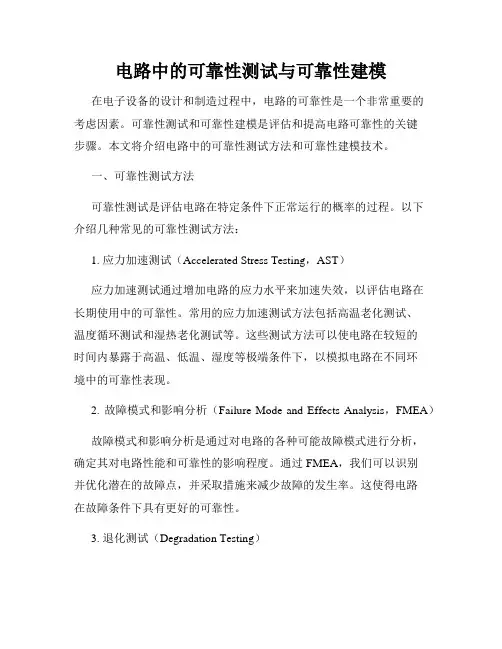

电路中的可靠性测试与可靠性建模
电路中的可靠性测试与可靠性建模在电子设备的设计和制造过程中，电路的可靠性是一个非常重要的考虑因素。
可靠性测试和可靠性建模是评估和提高电路可靠性的关键步骤。
本文将介绍电路中的可靠性测试方法和可靠性建模技术。
一、可靠性测试方法可靠性测试是评估电路在特定条件下正常运行的概率的过程。
以下介绍几种常见的可靠性测试方法：1. 应力加速测试（Accelerated Stress Testing，AST）应力加速测试通过增加电路的应力水平来加速失效，以评估电路在长期使用中的可靠性。
常用的应力加速测试方法包括高温老化测试、温度循环测试和湿热老化测试等。
这些测试方法可以使电路在较短的时间内暴露于高温、低温、湿度等极端条件下，以模拟电路在不同环境中的可靠性表现。
2. 故障模式和影响分析（Failure Mode and Effects Analysis，FMEA）故障模式和影响分析是通过对电路的各种可能故障模式进行分析，确定其对电路性能和可靠性的影响程度。
通过FMEA，我们可以识别并优化潜在的故障点，并采取措施来减少故障的发生率。
这使得电路在故障条件下具有更好的可靠性。
3. 退化测试（Degradation Testing）退化测试是在长时间使用后对电路进行测试，以评估电路在使用寿命内的可靠性。
通过在不同时间点对电路进行测量和分析，我们可以了解电路的性能和可靠性退化情况，并及时采取措施来修复或替换受损的部件。
二、可靠性建模技术可靠性建模是通过数学和统计方法来描述电路的可靠性特性。
以下介绍几种常见的可靠性建模技术：1. 非参数统计模型非参数统计模型是一种不依赖于数据分布假设的建模方法。
通过非参数统计模型，我们可以利用实验数据中的失效时间和失效概率来推断电路的可靠性特性。
常用的非参数统计模型包括Kaplan-Meier模型和Nelson-Aalen模型等。
2. 参数统计模型参数统计模型假设电路的失效时间服从某种特定的概率分布，如指数分布、Weibull分布等。
机械设计中的可靠性建模与分析
机械设计中的可靠性建模与分析随着科技的不断发展，机械设计在各个领域中扮演着重要的角色。
无论是汽车、航空、船舶还是家电，机械设计的可靠性都是至关重要的。
在设计过程中，可靠性建模与分析对于保障产品质量和性能至关重要。
本文将探讨机械设计中的可靠性建模与分析方法，以及其在实际应用中的意义。
1. 可靠性概念与指标可靠性是指产品在预定条件下，在一定时间内完成特定功能的能力。
在机械设计中，可靠性是评估产品寿命和正常运行时间的重要指标。
常用的可靠性指标包括故障率、平均寿命、失效率等。
故障率是指在单位时间内产品发生故障的概率；平均寿命是指产品从生产到终止使用所经历的时间；失效率是指在单位时间内产品失效的概率。
2. 可靠性建模方法在机械设计中，可靠性建模是衡量产品可靠性的重要手段之一。
常用的可靠性建模方法包括状态空间模型、Markov模型、故障树分析等。
其中，状态空间模型是最常用的一种建模方法，它将系统状态用状态变量表示，通过状态转移概率描述系统状态的变化过程。
Markov模型则是一种基于状态转移概率描述系统状态变化的方法，它适用于状态离散、状态转移概率恒定的系统。
而故障树分析则是一种通过概率逻辑关系构建系统失效的一种方法，它能够分析系统失效的原因和概率。
3. 可靠性分析方法除了可靠性建模方法外，可靠性分析方法也是评估产品可靠性的重要手段之一。
常用的可靠性分析方法包括可靠性数据分析、故障模式与影响分析、可靠性试验等。
可靠性数据分析通过统计搜集的故障数据，分析故障模式和失效率，从而评估产品的可靠性。
故障模式与影响分析则是通过对产品的设计、制造和使用环节进行分析，确定可能出现的故障模式和相应的影响，从而提出改进措施。
而可靠性试验则是通过对产品进行加速寿命试验或可靠性验证试验，评估产品的可靠性水平。
4. 可靠性建模与分析的意义机械设计中的可靠性建模与分析在实际应用中具有重要的意义。
首先，它可以帮助设计人员评估产品的可靠性水平，为产品的改进和优化提供依据。
系统可靠性设计中的可靠性建模方法(五)
系统可靠性设计中的可靠性建模方法可靠性是系统工程中一个非常重要的概念，它指的是系统在规定条件下，在规定时间内，能够正常工作的能力。
在实际的工程设计中，如何对系统的可靠性进行建模是一个非常复杂的问题。
本文将探讨系统可靠性设计中的可靠性建模方法。
一、可靠性的定义首先，我们需要明确可靠性的定义。
在系统工程中，可靠性是指系统在规定条件下，在规定时间内能够正常工作的概率。
在实际工程中，可靠性通常用指数分布、威布尔分布、韦伯分布等概率分布来描述。
这些分布都是可靠性建模中常用的数学模型。
二、故障树分析在可靠性建模中，故障树分析是一个常用的方法。
故障树分析是一种通过逻辑关系来描述系统故障发生的方法。
它将系统的各种故障模式以及它们之间的逻辑关系用树形图的形式表示出来，通过对故障树的分析，可以找出系统的主要故障模式，从而针对性地进行可靠性改进设计。
三、可靠性增长模型可靠性增长模型是一种通过故障数据来估计系统可靠性的方法。
它通过对系统的故障数据进行统计分析，来估计系统的可靠性指标。
常用的可靠性增长模型包括指数增长模型、对数线性模型等。
通过这些模型，可以对系统的可靠性进行合理的预测和估计。
四、失效模式与影响分析失效模式与影响分析（FMEA）是一种通过对系统的失效模式以及失效影响进行分析，来评估系统可靠性的方法。
FMEA可以帮助工程师找出系统的潜在故障模式，从而对系统进行合理的可靠性设计。
五、可靠性增强设计在实际工程设计中，可靠性增强设计是一个非常重要的环节。
可靠性增强设计通过采用冗余设计、容错设计、多样设计等方法来增强系统的可靠性。
在可靠性建模中，需要考虑这些设计措施对系统可靠性的影响。
六、可靠性验证与测试最后，对于可靠性建模的方法，还需要进行可靠性验证与测试。
通过对系统的可靠性进行验证与测试，可以验证可靠性建模的有效性，从而保证系统的可靠性满足设计要求。
总之，在系统可靠性设计中，可靠性建模是一个非常重要的环节。
通过合理的可靠性建模方法，可以有效地评估系统的可靠性，为系统的可靠性设计提供科学依据。
可靠性建模资料整理
软件可靠性建模1模型概述1.1软件可靠性的定义1983年美国IEEE计算机学会对“软件可靠性”作出了明确定义，此后该定义被美国标准化研究所接受为国家标准，1989年我国也接受该定义为国家标准。
该定义包括两方面的含义：（1）在规定的条件下，在规定的时间内，软件不引起系统失效的概率；（2）在规定的时间周期内，在所述条件下程序执行所要求的功能的能力；其中的概率是系统输入和系统使用的函数，也是软件中存在的故障的函数，系统输入将确定是否会遇到已存在的故障（如果故障存在的话）。
软件失效的根本原因在于程序中存在着缺陷和错误，软件失效的产生与软件本身特性、人为因素、软件工程管理都密切相关。
影响软件可靠性的主要因素有软件自身特性、人为因素、软件工程管理等，这些因素具体还可分为环境因素、软件是否严密、软件复杂程度、软件是否易于用户理解、软件测试、软件的排错与纠正以及软件可靠性工程技术研究水平与应用能力等诸多方面。
1.2软件可靠性建模思想建立软件可靠性模型旨在根据软件可靠性相关测试数据，运用统计方法得出软件可靠性的预测值或估计值，下图给出了软件可靠性建模的基本思想。
图软件可靠性建模基本思想从图中可以看出软件失效总体来说随着故障的检出和排除而逐渐降低，在任意给定的时间，能够观测到软件失效的历史。
软件可靠性建模的目标如下：（1）预测软件系统达到预期目标所还需要的资源开销及测试时间；（2）预测测试结束后系统的期望可靠性。
1.3软件可靠性建模基本问题软件可靠性建模需要考虑以下基本问题：（1）模型建立模型建立指的是怎样去建立软件可靠性模型。
一方面是考虑模型建立的角度，例如从时间域角度、数据域角度、将软件失效时刻作为建模对象，还可以将一定时间内软件故障数作为建模对象；另一方面是考虑运用的数学语言，例如概率语言。
（2）模型比较在软件可靠性模型分类的基础上，对不同的模型分析比较，并对模型的有效性、适用性、简洁性等进行综合权衡，从而确定出模型的适用范围。
软件测试中的可靠性建模与分析
软件测试中的可靠性建模与分析软件测试是确保软件质量的重要步骤，而软件的可靠性作为软件质量的一个主要属性，对于软件开发和维护至关重要。
因此，在软件测试中，可靠性建模与分析是一项重要的任务。
本文将探讨软件测试中的可靠性建模与分析方法，并介绍一些常用的技术和工具。
一、可靠性建模可靠性建模是通过建立数学模型来描述软件的可靠性。
可靠性建模的目的是定量地评估软件系统的可靠性，以便为软件测试提供指导。
常用的可靠性建模方法包括可靠性块图法、可靠性状态模型法和可靠性预测法。
1. 可靠性块图法可靠性块图法通过组合各个系统组成部分的可靠性来评估整个系统的可靠性。
在可靠性块图中，不同的组件和组成部分通过块表示，并通过连接线表示它们之间的依赖关系。
通过计算各个模块的可靠性指标，可以得到系统的整体可靠性。
2. 可靠性状态模型法可靠性状态模型法将软件系统的可靠性表示为一系列状态的转移过程。
通过定义系统的状态和状态转移概率，可以评估系统在不同状态下的可靠性指标。
这种建模方法可以帮助测试人员分析系统的故障传播路径，从而确定关键的故障点和测试策略。
3. 可靠性预测法可靠性预测法通过基于历史数据或专家经验建立数学模型，以预测系统未来的可靠性。
这种方法可以帮助测试人员评估系统在特定条件下的可靠性表现，并帮助指导测试策略的制定。
二、可靠性分析可靠性分析是指对软件系统进行定量或定性评估，以确定其是否满足可靠性要求，并为软件测试提供依据。
常用的可靠性分析技术包括故障模式与效应分析（FMEA）、故障树分析（FTA）和可靠性增长分析。
1. 故障模式与效应分析（FMEA）故障模式与效应分析通过识别系统的故障模式和评估这些故障对系统功能的影响来评估系统的可靠性。
FMEA将系统的每个组件和功能进行分析，并通过定义故障模式和效应来评估系统的可靠性。
这种方法可以帮助测试人员确定系统的潜在故障和风险，并优化测试资源的分配。
2. 故障树分析（FTA）故障树分析是基于逻辑关系的可靠性分析方法，旨在识别引起系统故障的根本原因。
智能硬件系统可靠性建模和预测方法研究
智能硬件系统可靠性建模和预测方法研究随着科技的迅猛发展，智能硬件系统在我们生活中的应用越来越广泛。
很多人用手机、电视、智能家居、智能手表等智能设备来改善我们生活的质量，随着智能硬件系统的数量不断增加，其可靠性、稳定性等指标的要求也越来越高。
智能硬件系统的可靠性建模和预测方法研究，对保障智能硬件系统的正常工作，具有重要的意义。
一、可靠性建模方法在智能硬件系统中，可靠性建模是对系统可靠性的量化描述，是进行可靠性分析的重要步骤。
可靠性建模方法主要包括可靠性块图法、状态迁移图法、蒙特卡罗模拟法等。
其中，可靠性块图法是一种较为流行的方法，它是将整个系统拆分成多个可靠性块，通过块与块之间、块内部的关系来描述系统的可靠性。
状态迁移图法则通过描述系统状态及状态之间的转移来捕捉系统的可靠性。
蒙特卡罗模拟法则通过随机模拟系统的运行来获取系统的可靠性。
二、可靠性预测方法可靠性预测是指在实际运行前，对系统未来的可靠性进行预估的工作。
可靠性预测方法的应用可以极大地提高系统的可靠性水平，在故障预防、维护计划和备件管理等方面也具有重要意义。
可靠性预测方法主要包括退化分析法、网络分析法、基于物理模型的法等。
这些方法可根据系统实际情况、各种因素的影响程度，将概率理论与实际数据相结合，在结合实际情况的同时，匹配预测结果。
三、智能硬件系统可靠性分析智能硬件系统的可靠性分析是通过分析系统的各种故障数据，以及系统在运行期间的实际运行表现等，对系统进行评估和分析。
在分析的过程中，对系统各种故障的频率、严重程度、持续时间等进行评估，对整个系统进行分析和评估。
四、结语综上所述，智能硬件系统可靠性建模和预测方法研究具有很好的发展前景，对于保障智能硬件系统的正常工作和提高其可靠性质量有着重要的意义。
不同的可靠性建模和预测方法，可根据不同的系统实际情况和要求，采用不同方法进行分析和预测，终达到提高系统的可靠性的目的。
系统可靠性设计中的可靠性建模案例分享(Ⅰ)
系统可靠性设计中的可靠性建模案例分享在工程设计领域中，系统可靠性是一项至关重要的考量因素。
无论是航空航天、汽车制造、电子产品还是工业设备，都需要保证系统的可靠性，以确保其在运行中不会发生故障或失效。
为了提高系统的可靠性，工程师们通常会采用可靠性建模的方法来进行分析和设计。
本文将分享一些系统可靠性设计中的可靠性建模案例，以便读者更好地了解这一重要领域。
1. 可靠性建模的基本概念在介绍具体的案例之前，我们先来了解一下可靠性建模的基本概念。
可靠性建模是指通过对系统的各种组成部分、环境条件、使用方式等进行分析，来评估系统在一定时间内不发生故障的概率。
这种分析可以采用数学统计的方法，例如概率论、可靠性理论和生存分析等，来对系统的可靠性进行量化和预测。
2. 电子产品的可靠性建模在电子产品设计中，可靠性建模通常是一个很重要的环节。
例如，一家电子产品制造公司在设计新款智能手机时，需要对手机的各个组成部分进行可靠性建模分析，以确保手机在正常使用情况下不会发生故障。
在这个案例中，工程师们可以利用故障树分析（FTA）来对各个组成部分的故障概率进行评估，从而得出整个手机系统的可靠性指标。
同时，他们还可以采用可靠性增长模型（RGM）来预测手机在使用过程中的可靠性变化趋势，以便及时进行维护和改进。
3. 航空航天领域的可靠性建模在航空航天领域，系统的可靠性更是至关重要。
一家航空航天制造公司在设计新型飞机时，需要对飞机的结构、发动机、航电系统等进行可靠性建模分析，以确保飞机在飞行过程中不会发生故障或失效。
在这个案例中，工程师们可以采用可靠性负载分析（RLA）方法，对飞机各个关键部件的寿命和故障概率进行评估，从而得出整个飞机系统的可靠性指标。
同时，他们还可以采用故障模式影响与关联分析（FMECA）来对系统的故障模式和影响进行分析，以便提前预防和应对可能的故障情况。
4. 工业设备的可靠性建模在工业生产领域，各种工业设备的可靠性也是非常重要的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MTBF=1/λ+1/2λ+......+1/nλ
可靠性建模
并联模型：
Rs(t)=1-（1-e
-λt）n
MTBF=1/λ+1/2λ+......+1/nλ
可靠性建模
混联模型：由串联系统和并联系统混合而成
1 2 3 4 5
1
2
3
4
5
1
2
3
4
5
谢
可靠性建模
谢！
均会导致整个产品故障（或所有单元完成规定功能， 产品才能完成规定功能）
1 2 n
串联单元越多，产品越 复杂、可靠度越低
框图模型
RS（t）=∏Ri(t)=R1*R2*R3*......*Rn
数学模型
可靠性建模
串联模型：
若各单元独立且寿命服从指数分布，则系统可靠度为：
t λ s RS（t）=∏Ri(t)=∏e
系统故障率为：
∑λ t i =e
各单元服从指数分布，其 串联起来构成的系统仍服 从指数分布，且系统故障 率为所有单元故障率之和
λs =∑λi
系统MTBF为：
MTBF=1/λs
可靠性建模
例：某系统是由六种元器件构成的串联结构，其元器件的 数量及其失效率如下表所示。求系统的失效率和MTBF。
元器件名称 集成电路 晶体管 电阻、电容 厚膜电路 接插件 焊接点 元器件λ 3.7x10-7 10-7 10-8 2.4x10-8 10-8 10-8 数量 3600 3500 7750 50 10000 83000 总失效率 1.33x10-3 3.5x10-4 0.78x10-4 1.2x10-6 1.0x10-4 0.83x10-4
绘制可靠性框图
一个方框对 应一个功能 单元 连线表示功 能之间的逻 辑关系 对产品及其 单元故障/功 能逻辑关系 的定型描述
建立数学模型
对产品及其 单元可靠性 关系的定量 描述
可靠性建模
可靠性模型包括
可靠性框图：以图的形式逻辑的描述产品及其组成单元关系的模型。
天线 高频 放大 混频 振荡 中频 放大 检波 放音 电源
收音机的可靠性框图
数学模型：用数学表达式或函数的形式表述产品及其组成单元的模型。
RS(t)=R1*R2*R3*.....*R8
可靠性建模
典型系统可靠性模型
典型系统可 靠性模型
非贮备模型
工作贮备 模型
非工作贮备 模型
串联模型
并联模型
表决模型
旁联模型
可靠性建模
串联模型：组成产品的所有单元中任一单元的故障
可靠性建模
建立可靠性模型的主要目的
明确各单元的可靠性逻辑关系及其数学模型
利用模型进行可靠性分配和预计，发现设计中
的薄弱环节，以改进设计
对不同的方案进行比较，为设计决策提供依据
可靠性建模
建立可靠性模型一般程序
明确产品定义
产品的构 成、功能、 接口、故 障判据等 产品的原 理图(功能 流程图) 产品的寿 命剖面和 任务定义
多、系统可靠 度越高大
R (t)=1-∏(1-Ri(t)
S
n
框图模型 数学模型
可靠性建模
并联模型：
当各单元寿命服从指数分布时、系统寿命不再服从指数分布 对于n个单元并联系统，有：
随着并联单元数量增 多、可靠度提高的速 度在减慢，当n=2时， 可靠度的提高更显著
n λt Rs(t)=1-（1-e ）
可 靠 性 建 模 可靠性建模
XXX 2018.11
性/故障逻辑 关系的描述。
假设火箭由10个单元构成。 如果火箭可靠度要求为0.97，那么各 组成部分的可靠度要求应为多少？ 如果火箭各组成单元的可靠度均为 0.999，那么火箭的可靠度水平可达 到多少？
可靠性建模
串联模型：
从设计方面考虑，为提高系统可靠度，可从下列方面着手：
尽可能减少串联单元数量，简化设计
提高单元的可靠度，降低其故障率
缩短工作时间
可靠性建模
并联模型：组成产品的所有单元都发生故障时产品才发
生故障（或只要有任意单元完成规定功能，产品就能完成 规定功能） 并联单元数越
1 2
