电机检验标准
电机检验标准
电机检验标准1.0⽬的规范电机检验作业，确保电机各项性能以质量达到标准要求，杜绝不合格产品进仓、出⼚。
1.1总装好的电动机要进⾏试验，主要验证电动机性能是否符合有关标准和技术条件的要求；设计和制造上是否存在影响运⾏的各种缺陷；另外，通过对试验结果的分析，从中找出改进设计和⼯艺、提⾼产品质量的途径。
2.0范围适⽤于公司的电机检验作业。
3.0定义/参考3.1《过程和产品的测量和控制程序》3.2《不合格品控制程序》4.0作业流程⽣产车间（产品送检）品管课（检验）检测结果评审检验结果填报《检验报告单》PQC加强监督控制判定合格⼊库返⼯处理品管课（异常反馈单）不合格5.0检验项⽬⽣产部门按⽣产⼯单号进⾏⽣产，⽣产完⼯的产品置于‘待检’区，并通知品管课检验员进⾏检测。
5.1检验实施品管课检验员接到通知后按照⽣产⼯单号，即前往‘待检’区，核对产品的品名、型号规格、数量、批号等。
了解任务期限，准备好记录表格和检测⼯具，随后进⾏检验。
5.2检验⽅式检验员对所有组装的电机全检。
5.3检验程序、⽅法与要求5.3.1检验员根据⽣产部门的⽣产⼯单单号进⾏检验⼯作。
5.3.2产品检验程序和⽅法、要求见《电机检测基准》。
5.4检验的⼯具、性能要点及故障处理5.4.1检测的⼯具万⽤表、电桥、耐压仪、游标、电机检测台等。
5.4.2对外观符合要求的电机：其引出线端⼦、接线应紧固，不可有松脱现象。
5.4.3三相电机应测量三相直流电阻，三相电阻应平衡；单相电机应测量主、副绕组的直流电阻。
5.4.4所有电机都应做耐压试验，考验绕组对机壳或相间的绝缘强度。
5.4.5所有电机都应做空载、堵转试验。
其三相电流应平衡，其空载、堵转损耗应符合标准。
5.4.6检测时出现以下情况停⽌做下⼀步试验，应排除故障：接线端⼦、接线螺帽未紧，三相直流电阻不平衡超过平均值±5%，耐压试验时击穿、闪络，三相空载、堵转电流过⼤、过⼩、不平衡值超过10％、损耗过⼤，电机异常发热，异味，振动⼤，异响等。
电机产品检验规范
电机产品检验规范1. 引言电机是现代生活中不可或缺的重要设备，在工业生产、交通运输、家庭和商业应用中起着至关重要的作用。
为了确保电机产品的质量和安全性，制定了一套严格的检验规范，以规范电机产品的生产和质量控制过程。
本文将介绍电机产品检验规范的要点和流程。
2. 检验范围电机产品检验覆盖了从原材料采购到最终产品交付的整个生产过程，包括但不限于以下方面： - 材料检验：对电机的主要材料进行化学成分、物理性能和机械性能的检验； - 外观检验：对电机产品的外观、尺寸和标志进行检验，确保产品的外观符合规定； - 功能性检验：对电机的功能进行检验，包括功率、效率、负载能力等方面的测试； - 安全性检验：对电机产品的绝缘性能、接地保护等进行检验，确保产品符合安全要求； - 可靠性检验：对电机产品的可靠性进行测试，包括工作寿命、温度耐受能力等方面的考察。
3. 检验流程电机产品的检验流程主要包括以下几个步骤： 1. 材料检验：从供应商收到原材料之后，进行外观检查和化学成分、物理性能的检验，确保原材料符合要求； 2.生产过程检验：在整个生产过程中，进行多个检验节点，包括外观检验、尺寸检验、功能测试等； 3. 终检：对成品电机产品进行全面的检验和测试，包括外观、功能、安全性和可靠性等方面； 4. 检验记录和报告：对每个检验节点的检验结果进行记录和整理，生成检验报告。
4. 检验方法和工具电机产品的检验方法和工具根据不同的检验项目有所不同，常用的检验方法和工具包括： - 目视检查：通过肉眼观察，对外观、尺寸、标识等进行检查； - 量具测量：采用千分尺、游标卡尺等工具，对电机产品的尺寸进行测量； - 功能测试：通过对电机产品的负载测试、功率测试等，对其性能进行检验； - 绝缘测试：采用绝缘电阻测试仪，对电机产品的绝缘性能进行测试； - 温度测试：使用温度计或红外测温仪，对电机产品的工作温度进行测量。
5. 检验标准电机产品检验的标准和要求来源于国家标准、行业标准或企业内部标准，具体标准根据不同的产品类型和应用领域有所不同。
电动机进厂抽样检验规程
电动机进厂抽样检验规程
电动机进厂抽样检验规程
为控制采购产品的质量，确保采购产品的安全使用性能，根据公司实际情况，特制定电机进厂检验规程：
一、电动机进货必须是由合格供货方提供的。
二、电动机进货时，必须将配套合格证、说明书、安标证、防爆证、爆安标志、防爆标志，出厂检验报告一并提供由厂质检员验对合格有效，方可入库验收。
三、电动机抽样比例为全检，执行标准MT478-1996、MT451-1995.
四、除本公司检测项目，其余以出厂检验报告为据。
五、检测项目、技术要求、检验方法：
1、外观质量：表面光洁、无磕碰、油漆均匀、标志明显。
2、电机输出轴和键槽及法兰上口尺寸。
3、电机的绝缘性能检验。
4、电机的断路和短路性能检验。
5、电机空转性能试验。
六、检测方法：
1、目测外观质量表面光洁、油漆均匀光亮、无磕碰。
2、用外景千分尺测量电机输出轴外景尺寸及键槽深度，用游标卡尺测量键槽宽度及法兰上口尺寸。
3、用绝缘表测量电机接线端子与外壳的绝缘性能。
4、用万用表测量a、b、c三相是否短路和断路。
5、将电机放置在试验架上接电进行性能试验，不准有转动卡阻现象，不准有异常噪声和温升过热现象。
七、判定原则：
1、联接尺寸超差影响装配判不合格。
2、空载试验时噪声异常、温升过热、转动有阻卡现象，每项不合格均判不合格。
电动机检验标准

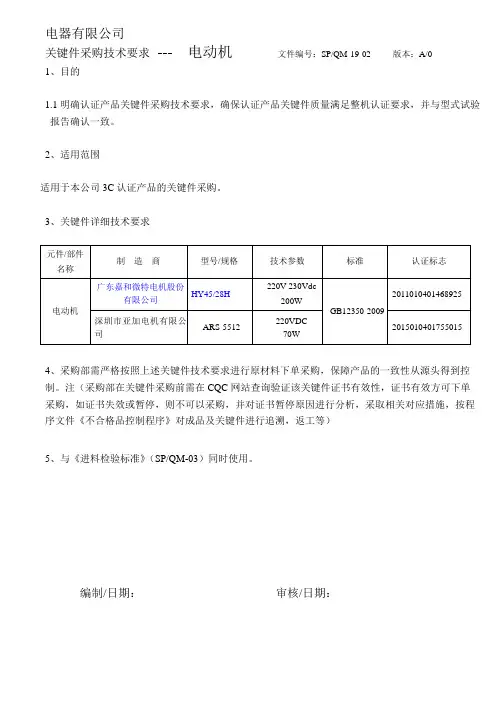

电器有限公司
关键件采购技术要求--- 电动机文件编号：SP/QM-19-02 版本：A/0
1、目的
1.1明确认证产品关键件采购技术要求，确保认证产品关键件质量满足整机认证要求，并与型式试验报告确认一致。
2、适用范围
适用于本公司3C认证产品的关键件采购。
3、关键件详细技术要求
4、采购部需严格按照上述关键件技术要求进行原材料下单采购，保障产品的一致性从源头得到控制。
注（采购部在关键件采购前需在CQC网站查询验证该关键件证书有效性，证书有效方可下单采购，如证书失效或暂停，则不可以采购，并对证书暂停原因进行分析，采取相关对应措施，按程序文件《不合格品控制程序》对成品及关键件进行追溯，返工等）
5、与《进料检验标准》（SP/QM-03）同时使用。
编制/日期：审核/日期：。

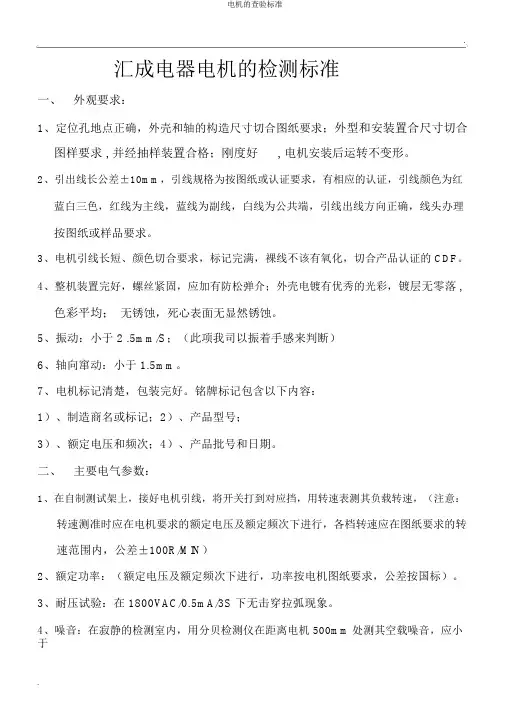

电机的检验标准
.汇成电器电机的检测标准一、外观要求：1、定位孔地点正确，外壳和轴的构造尺寸切合图纸要求；外型和安装置合尺寸切合图样要求 , 并经抽样装置合格；刚度好, 电机安装后运转不变形。
2、引出线长公差±10mm，引线规格为按图纸或认证要求，有相应的认证，引线颜色为红蓝白三色，红线为主线，蓝线为副线，白线为公共端，引线出线方向正确，线头办理按图纸或样品要求。
3、电机引线长短、颜色切合要求，标记完满，裸线不该有氧化，切合产品认证的 CDF。
4、整机装置完好，螺丝紧固，应加有防松弹介；外壳电镀有优秀的光彩，镀层无零落,色彩平均；无锈蚀，死心表面无显然锈蚀。
5、振动：小于 2 .5mm/S；（此项我司以振着手感来判断）6、轴向窜动：小于 1.5mm。
7、电机标记清楚，包装完好。
铭牌标记包含以下内容：1）、制造商名或标记；2）、产品型号；3）、额定电压和频次；4）、产品批号和日期。
二、主要电气参数：1、在自制测试架上，接好电机引线，将开关打到对应挡，用转速表测其负载转速，（注意：转速测准时应在电机要求的额定电压及额定频次下进行，各档转速应在图纸要求的转速范围内，公差±100R/MIN）2、额定功率：（额定电压及额定频次下进行，功率按电机图纸要求，公差按国标）。
3、耐压试验：在 1800VAC/0.5mA/3S下无击穿拉弧现象。
4、噪音：在寂静的检测室内，用分贝检测仪在距离电机 500mm处测其空载噪音，应小于45dB，详细要求与电机部封样确认。
（不得有杂音、异响）5、泄露电流：小于 0.5mA。
6、绝缘强度：绕组对地绝缘电阻≥2MΩ。
7、低压启动电压值：产品在 80%额定电压下于最不利的慢速档还能正常启动。
（带负载测试）。
8、旋转方向：顺时针转动（从电机前端看）。
9、热保护器：依据每款机型认证的 CDF表上的要求使用和查收。
10、常温常压下, 实质工作状态可连续运转 3000小时以上。
11、负载温升：在1.06倍额定电压和频次下，电机装机后负载运转 4 小时后，电机绕组温升小于 75K。
电机入厂检验标准
≤90W
最高转速≤27500r.pm
2档
≤90 W
2档
≤100W
3档
≤100 W
3档
≤110W
4档
≤110 W
4档
≤120W
5档
≤125 W
5档
≤135W
以下参数全部电机在额定电压下运行30s后，性能稳定数据要求。
特殊要求电机再另行协商。
目测
X
4、支架刷盒铆压牢固，无松动、裂纹。
目测
X
5、线架无飞边、裂纹、烂损，线圈绕组不高出线架面。
目测
X
6、线圈绕组排列整齐、均匀、包扎无散漆包线外露。
目测
X
7、定子线圈端部形状一致，对称、无松散、松动，不高
出支架平面(对有要求的电机)。
手感
目测
X
8、线圈绝缘包扎无破损、无松散。
目测
X
9、整机导电焊接良好，无漏焊、虚焊、焊点尖刺（＜2mm）
手感/鼻嗅
X
（二）电子元器件的配置
14、电机上附装的电容、电感、温度保护器等电子元器件要满足CDF与图纸的规定要求；各电子元器件的引脚需套有热收缩套管，收缩管的型号需符合CDF要求。
目测
X
（三）转向
从轴伸端看。
目测
X
进料检验指导书
电机入厂检验标准
检验项目
检验内容及判定标准
检验方法
Cri
Maj
Min（四）轴伸型式Fra bibliotek安装轴尺寸耐压测试仪
X
（九）绝缘电阻
冷态≥20MΩ 热态≥5MΩ
供方保证
X
（十）爬电距离
≥2.5mm
供方保证
电机的检验标准
汇成电器电机的检测标准一、外观要求：1、定位孔位置正确，外壳和轴的结构尺寸符合图纸要求；外型和安装配合尺寸符合图样要求,并经抽样装配合格；刚度好,电机安装后运行不变形。
2、引出线长公差±10mm，引线规格为按图纸或认证要求，有相应的认证，引线颜色为红蓝白三色，红线为主线，蓝线为副线，白线为公共端，引线出线方向正确，线头处理按图纸或样品要求。
3、电机引线长短、颜色符合要求，标志完好，裸线不应有氧化，符合产品认证的CDF。
4、整机装配完整，螺丝紧固，应加有防松弹介；外壳电镀有良好的光泽，镀层无脱落,色泽均匀；无锈蚀，铁心表面无明显锈蚀。
5、振动：小于2 .5mm/S；（此项我司以振动手感来判定）6、轴向窜动：小于1.5mm。
7、电机标志清晰，包装完整。
铭牌标志包括以下内容：1）、制造商名或标记；2）、产品型号；3）、额定电压和频率；4）、产品批号和日期。
二、主要电气参数：1、在自制测试架上，接好电机引线，将开关打到对应挡，用转速表测其负载转速，（注意：转速测定时应在电机要求的额定电压及额定频率下进行，各档转速应在图纸要求的转速范围内，公差±100R/MIN）2、额定功率：（额定电压及额定频率下进行，功率按电机图纸要求，公差按国标）。
3、耐压试验：在1800VAC/0.5mA/3S下无击穿拉弧现象。
4、噪音：在安静的检测室内，用分贝检测仪在距离电机500mm处测其空载噪音，应小于45dB，具体要求与电机部封样确认。
（不得有杂音、异响）5、泄漏电流：小于0.5mA。
6、绝缘强度：绕组对地绝缘电阻≥2MΩ。
7、低压启动电压值：产品在80%额定电压下于最不利的慢速档仍能正常启动。
（带负载测试）。
8、旋转方向：顺时针转动（从电机前端看）。
9、热保护器：根据每款机型认证的CDF表上的要求使用和验收。
10、常温常压下,实际工作状态可连续运行3000小时以上。
11、负载温升：在1.06倍额定电压和频率下，电机装机后负载运行4小时后，电机绕组温升小于75K。
电机产品检验规范
电机产品检验规范一、检验依据电机产品的检验应依据相关的国家标准、行业标准以及产品设计文件和技术规格书等。
二、检验环境1、温度：通常在 15℃ 35℃之间。
2、相对湿度：不大于 85%。
3、无强电磁场干扰。
三、检验设备1、兆欧表：用于测量电机的绝缘电阻。
2、万用表：测量电机的电压、电流、电阻等参数。
3、转速表：测定电机的转速。
4、噪声测试仪：检测电机运行时的噪声水平。
5、振动测试仪：测量电机的振动情况。
四、外观检验1、电机表面应清洁，无明显的油污、灰尘和锈蚀。
2、铭牌应清晰、牢固，标注的内容应完整、准确，包括型号、额定电压、额定功率、额定转速等。
3、外壳不应有裂纹、变形和损伤。
4、接线盒应完好，接线端子无松动、生锈现象。
5、风扇、风罩应安装牢固，无损坏和变形。
五、尺寸检验1、用游标卡尺、千分尺等工具测量电机的主要尺寸，如轴径、轴长、机座尺寸等，应符合设计要求。
2、检查电机的安装尺寸，包括安装孔的位置、尺寸和间距等，以确保电机能够正确安装。
六、绝缘电阻检验1、用兆欧表测量电机绕组与外壳之间的绝缘电阻，在常温下，其值应不低于 5 兆欧。
2、对于不同电压等级的电机，绝缘电阻的要求可能会有所不同，应按照相应的标准进行检验。
七、直流电阻检验1、用万用表测量电机绕组的直流电阻，各相绕组的电阻值应平衡，其差值不应超过平均值的 2%。
2、测量时应注意选择合适的量程，以保证测量精度。
八、空载试验1、将电机与电源连接，在空载状态下运行。
2、测量电机的空载电流和空载转速，空载电流应不超过额定电流的 50%，空载转速应在规定范围内。
3、检查电机运行时是否平稳，有无异常噪声和振动。
九、负载试验1、在电机加载至额定负载的情况下运行。
2、测量电机的输入功率、输出功率、效率和功率因数等参数，应符合产品设计要求。
3、观察电机在负载运行时的温度升高情况，其温升应在允许范围内。
十、噪声检验1、在电机运行时，用噪声测试仪在规定的测量点测量噪声值，应不超过相关标准规定的限值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电机检验标准
1、外观要求:
1、1、整机装配完整,螺丝紧固,并有可靠得防腐措施,无污损、碰撞、裂痕等缺陷。
1、2、外壳电镀有良好得光泽,无锈蚀,铁心表面无明显锈蚀;
1、3、电机涂层应均匀,不应有刷痕、收缩、起泡、桔皮、起皱、流卦、针孔、浮色与渗色等缺陷。
1、4、电机铭牌标明项目齐全、正确;电机上有安全警告标志牌,安全标志牌正确可靠;电机上应有明显得红色旋转方向标志;上述标志粘贴牢固、字迹清楚不易磨灭。
铭牌标志包括以下内容:
1、4、1、制造商名或标记;
1、4、
2、产品型号;
1、4、3、额定电压与频率;
1、4、4、产品批号与日期。
1、5、定位孔位置正确,外壳与轴得结构尺寸符合图纸要求。
1、6、引线规格为18AWG1015塑胶线,引线颜色为红蓝白三色,红线为主线,蓝线为副线,白线为公共端,引线出线方向正确,线头剥线15mm。
电机引线长短、颜色符合要求,标志完好,裸线不应有氧化。
1、7、接地标志检查:电机应有可靠得接地装置与接地线
2、电机运行状态检查:
2、1、电机应转动平稳、自如、无卡阻停滞等现象。
2、2、电机在额定频率、额定电压得空载电流与空载损耗应控制在某一数值范围内,该数值范围应能保证制造得电机性能符合相应得产品标准。
2、3、振动:通电30S感觉不麻手,振动值小于10、0mm/S。
2、电气参数:
2、1、主要电气参数在自制测试架上,接好电机引线,将开关打到对应挡,用数字转速表测其空载转速,
额定电压: 110V(110V型) 220V(220V型) 380V(380V型)
额定频率: 60Hz(110V型) 50Hz(220V型) 50Hz(380V型)
空载功率: 750W (110V型)(220V型)(380V型)
额定转速: 1380rpm±15%rpm
2、2、噪音:在安静得检测室内,用分贝检测仪在距离电机500mm处测其空载噪音,应小于70dB
2、3、绝缘强度:大于50MΩ/500VDC。
2、4、常温常压下,实际工作状态可连续运行3000小时以上。
2、5、空载温升:在额定电压与频率下,电机装机后空载运行四十分钟后,电机绕组温升小于70K。
2、6、负载温升:在额定电压与频率下,电机装机后负载运行三十分钟后,电机绕组温升小于75K。
3、检验规则
进厂检验按AQL抽样方案,质量水平0、65,检查水平Ⅱ,进行抽样检查。
电机得噪音与扭矩要求全检。
3、2安全要求
3、2、1电机绝缘等级运行温升≤75℃,过热保护能在>130℃<160℃温度下切断产品电源。
3、2、2 耐电压试验:电动机定子绕组相互间以及对机壳间得绝缘应能承受耐电压试验而不发生击穿,电机能承受1800V 2MA 3S无击穿,闪络现象。
3、2、3产品在85%额定电压下能正常启动。
3、2、4电机泄漏电流不超过0、75毫安。
3、2、5电机得接地电阻小于0、1欧姆。
3、3外观与机械结构要求
3、3、1外型与安装配合尺寸符合图样要求。
3、3、2结构可靠
3、3、2、1刚度好,电机安装后运行不变形。
3、3、2、2电机运行平稳,无停滞脉动现象。
3、3、3金属件表面处理良好,有光泽,镀层无脱落,色泽均匀。
3、4、用耳朵借助螺丝刀触及电机外壳,电机在运行中不应有明显得机械声或交流声、
3、5、扭矩测试扭矩测试仪,两边各悬挂9个大方形转盘,电机正常全载,额定扭矩能平稳升起方形转盘。
4 相关记录与表格
《进料检验报告》。
