隧道衬砌混凝土裂缝处理
隧道二衬混凝土裂缝分析、预防与处理
①混凝土表面温度与室外最低气温间的差值应<20℃，中心温度与表面温度间的差值应<20℃。如果混凝土抗裂能力较强，其两温度间的差值应≦30℃。
②混凝土拆模时的温差应<20℃。
③在降低混凝土内部温差时，要采取内部降温法来实现降温。
④将保温材料覆盖于结构外露的混凝土表面以及模板外侧，将混凝土内外温差控制在20℃以下。
②第二部是封缝，将环氧树脂基液沿着裂缝开始刷，刷完后涂上一层环氧胶泥。进行封缝，主要使裂缝可形成一道密闭性空腔通道。浆液配置，影响浆液可灌性的两大因素是浆液粘度和注浆压力，注浆压力随浆液粘度的增加而增加，注浆压力增加，灌注时间也会增加。如果是不贯通裂缝，其裂缝深部很难灌入浆液；而且可灌性与、固化时间长短、固化后构件的粘接强度，这三者之间存在相互矛盾，这就需要在可灌性的情况下，应优先灌入粘度较大的浆液。浆液配合好后灌浆，灌浆是因注意是从裂缝一边逐步向另一边灌浆，对于纵向裂缝和斜裂缝来说，应采取自上而下的灌法，同时逐渐升高灌浆压力，避免骤然施压而使缝隙加大。
未在仰拱施工时彻底清理积水和基底虚渣，在二次浇筑前，未清理干净矮边墙杂物，导致二衬浇筑后矮边变形及下沉，最终出现裂缝。
抢工期赶进度，衬期支护变形为未稳定时就进行二衬浇筑，导致二衬承受的变形应力过大，从而引起裂缝。
1.2混凝土裂缝分类
①由变形受到约束引起的裂缝：混凝土因收缩、膨胀、温湿度变化及不均匀沉降等引起裂缝，这是因为混凝土因受到约束不能自由变形而产生内应力，内应力超过标准值，就会产生裂缝。
隧道二衬混凝土裂缝分析、预防与处理
摘要：在众多隧道施工项目中，二次衬砌混凝土裂缝危害已十分常见，不仅严重破坏隧道结构体的防水性能，更会严重影响其受力状况。怎样有效处理二衬混凝土裂缝危害，提高施工质量，成为现阶段隧道施工有待解决的一项难题。基于此，文章在逐一分析衬砌结构材料性能、配合比、温湿度和施工等因素的基础上，从裂缝宽度与深度，及对结构影响的角度，提出有效预防与处理措施。
公路隧道衬砌裂缝成因与处治技术分析
公路隧道衬砌裂缝成因与处治技术分析发布时间：2022-09-30T07:27:39.055Z 来源：《工程管理前沿》2022年第11期作者：王桂睿[导读] 混凝土结构产生开裂是难以避免的王桂睿中国华冶科工集团有限公司四川分公司，四川成都 641400摘要：混凝土结构产生开裂是难以避免的，宏观的来看，混凝土结构出现裂缝是一种可以接受的材料特征，只要采用科学有效的手段将裂缝控制在允许范围内，对隧道工程现场来讲就具有较大的现实意义及经济技术意义。
关键词：公路隧道；衬砌裂缝；成因分析；处治技术1.衬砌裂损原因1.1环境因素造成隧道衬砌裂损的环境因素有很多，例如温度、湿度等。
温度主要指在反复冻融循环作用下，位于寒区的隧道围岩的物理特性发会发生较大变化，低温形成的冻胀圈，会对衬砌产生冻胀压力，围岩冻胀会形成较大的冻胀附加应力，这会进一步加剧衬砌的收缩、膨胀和破裂现象。
高地温隧道产生的附加温度应力也会引起隧道初期支护及衬砌开裂，影响隧道结构的安全和耐久性。
湿度引起的干缩应力对隧道衬砌的影响同样不容忽视。
长期处于高水压状态下的隧道，在突水与渗透变形的正反馈机制下由于层间充填介质透水性差，致使混凝土性能劣化，最终导致衬砌产生开裂、突水等病害。
另外，地下水的存在会加剧衬砌的裂损，致使衬砌产生渗漏水。
在有侵蚀性地下水的隧道中，地下水的侵蚀将造成衬砌疏松、剥落、开裂加剧等现象。
季节性降水造成的围岩淹水也会影响衬砌的受力状态，导致衬砌开裂。
1.2设计因素隧道在进行设计前准备时，由于种种原因无法进行深入勘察，无法准确确定隧道围岩等级，隧道的支护结构和整体线位布置设计依据不充分。
此外，限于个别设计单位缺乏相关经验及自身专业水平欠佳，导致设计过程极不规范，常任意改变或推翻原有设计。
这些现象都是隧道产生病害的关键因素。
1.3施工因素隧道的施工要求较高，良好的施工技术是隧道质量的基本保障。
混凝土水灰比不当、钢筋配筋率不当、骨料品种选择不合理、外加剂种类选用及用量不当都会导致隧道干热地段衬砌产生开裂。
关于隧道衬砌产生裂缝的原因及防治
关于隧道衬砌产生裂缝的原因及防治隧道中产生的裂缝一方面是由设计原因造成的，另一方面是由于施工管理不当造成的。
它是结构内部受到与设计状态不同的应力的反映，同时也与施工过程中由于人为的因素改变了洞室的受力状态有很大关系。
1、隧道衬砌混凝土裂缝类型收缩裂缝，温度裂缝、外荷载作用产生的变形裂缝、施工缝处理不当引起的接茬缝等。
1.1干缩裂缝收缩裂缝是因为混凝土收缩所引起的裂缝。
在收缩种类中，分塑性收缩和缩水收缩是发生混凝土体积变形的主要原因。
混凝土在硬化过程中水分逐渐蒸发散失，使水泥石中的凝结胶体干燥收缩产生变形，由于受到围岩和模板的约束，变形产生应力，当应力值超过混凝土的抗拉强度时，就会出现干缩裂缝。
干缩裂缝多为表面性的，走向没有规律。
影响混凝土干缩裂缝的因素主要有：水泥品种、用量及水灰比，骨料的大小和级配，外加剂品种和掺量。
1.2温度裂缝温度裂缝是因为混凝土具有热胀冷缩性。
水泥水化过程中产生大量的热量，在混凝土内部和表面间形成温度梯度而产生应力.当温度应力超过混凝土内外的约束力时，就会产生温度裂缝。
裂缝宽度冬季较宽，夏季较窄。
温度裂缝的产生与二次衬砌混凝土的厚度及水泥的品种、用量有关。
1.3荷载变形裂缝荷载变形裂缝是因为支护背后存在空间或排水不畅形成水压，基础产生不均匀沉降，模板台车没有加固好，过早脱模，混凝土受到较大的外力撞击等容易产生变形裂缝。
仰拱和边墙基础的虚碴未清理干净.混凝土浇筑后，基底产生不均匀沉降；模板台车或堵头板没有固定牢固，以及过早脱模，或脱模时混凝土受到较大的外力撞击等都容易产生变形裂缝。
荷载变形裂缝在隧道衬砌混凝土病害中占有的比例逐年增大，已经引起了广大工程技术人员的重视。
1.4施工缝(接茬缝)施工缝是施工中停电、机械故障等原因迫使混凝土中断时间超时，在继续浇筑引起的缝；再一个就是原材料不台格、配合比不合理、和易性不好、振捣不密实，钢筋保护层厚度不够等引起的混凝土裂缝。
2、形成裂缝的原因隧道裂缝产生原因分析；混凝土裂缝形成的原因非常复杂，往往是多种不利因素综合作用的结果。
隧道衬砌裂缝及渗水处理方案
隧道衬砌裂缝及渗水处理方案针对目前隧道衬砌表面存在裂缝和渗水的质量缺陷，特制订本处理方案，要求施工现场参照方案内容做好衬砌裂缝及渗水的治理工作。
一、衬砌裂缝原因及处理措施1、裂缝成因分析裂缝的类型主要分为：干缩裂缝、温度裂缝、外荷载作用产生的变形裂缝及施工缝处理不当引起的接茬缝等。
（1）干裂裂缝混凝土在硬化过程中水分逐渐蒸发散失，使水泥石中的凝结胶体干燥收缩产生变形，由于受到围岩和模板的约束，变形产生应力，当应力值超过混凝土的抗拉强度时，就会出现干燥裂缝。
干燥裂缝多为表面性的，走向没有规律。
影响混凝土干燥裂缝的原因主要有：水泥品种、用量及水灰比，骨料的大小和级配，外加剂品种和掺量。
（2）温度裂缝水泥水化过程中产生大量的热量，在混凝土内部和表面间形成温度梯度面产生应力，当温度应力超过混凝土内外的约束力时，就会产生温度裂缝。
裂缝宽度冬季较宽，夏季较窄。
温度裂缝的产生与二次衬砌混凝土的厚度及水泥品种、用量有关。
（3）变形裂缝仰拱和拱墙基础的虚碴未清理干净，混凝土浇筑后，基底产生不均匀沉降；过早脱模，在外力荷载的作用下发生变形进而产生裂缝；脱模时混凝土受到较大外力撞击（大型施工机械、爆破产生的冲击波或大块石等）产生变形裂缝。
（4）接茬缝施工过程中由于停电、机械故障等原因迫使混凝土浇注中断时间超过混凝土的初凝时间，继续浇筑混凝土时，原有的混凝土基础表面没有进行凿毛处理，或者凿毛后没有用水冲洗干净，也没有铺水泥砂浆垫层，就在原混凝土表面浇筑混凝土，致使新旧混凝土接茬间出现裂缝。
2、裂缝调查及观测（1）对排查出的裂缝进行统计，根据裂缝的里程位置、长度、宽度建立观测记录，在裂缝未稳定前指派专人按一定频率进行观测，记录裂缝是否有新的发展。
（2）结合裂缝分布及工程实际情况，采用仪器检测裂缝发展的深度和宽度，同时采用定位钢筋的仪器测定裂缝段的钢筋位置并检测对应位置的钢筋保护层厚度和衬砌厚度，在此基础上判定裂缝是否穿透钢筋保护层厚度或贯穿隧道衬砌。
隧道二衬纵向裂缝处置方案
隧道二衬纵向裂缝处置方案
引言
在隧道工程中，裂缝是常见的问题之一。
裂缝对隧道的安全和稳定性都具有很大的影响。
其中纵向裂缝是隧道工程中较为严重的问题之一。
本文档将介绍隧道二衬纵向裂缝处置方案。
隧道二衬纵向裂缝原因
纵向裂缝主要是由于隧道内部存在一定的应力分布不均，超过了混凝土的承载能力造成的。
同时，如果环片制作过程中存在问题，环片加固质量不过关等因素也可能导致纵向裂缝产生。
隧道二衬纵向裂缝治理方法
1. 起始衬短支撑
采用起始衬短支撑方法是治理纵向裂缝的一种常用方案。
具体方法是在隧道已经存在的纵向裂缝处安装短支撑，进一步增强局部衬砌的稳定性。
这种方法的好处是简单易行，能够快速地有效治理裂缝问题。
2. 桥式梁支撑
桥式梁支撑也是一种有效的纵向裂缝治理方案。
具体方法是在纵向裂缝处安装梁桥版，桥式梁的长轴与隧道轴线垂直。
这样，就能够通过桥式梁的支撑作用互相牵制，达到加强隧道内部稳定的目的。
3. 其他支撑方案
除了起始衬短支撑和桥式梁支撑外，还有其他一些支撑方案，例如角钢框架支撑、高臂定向支撑、单杆支撑等。
这些方法都有其独特的特点和适用范围，可根据具体条件灵活选择。
结论
纵向裂缝是一个隧道工程中常见的问题，需要及时采取有效治理方法。
起始衬短支撑、桥式梁支撑以及其他支撑方案都是有效的纵向裂缝治理方案。
针对不同情况，可以选择不同的方法进行处理。
浅谈隧道二次衬砌混凝土裂缝成因及防治对策

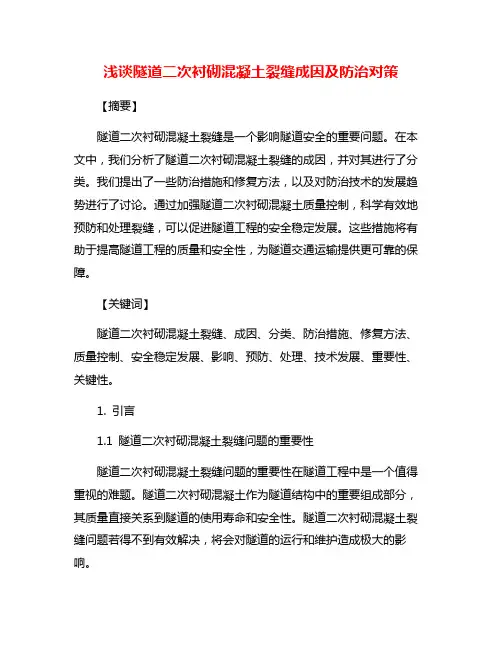

浅谈隧道二次衬砌混凝土裂缝成因及防治对策【摘要】隧道二次衬砌混凝土裂缝是一个影响隧道安全的重要问题。
在本文中，我们分析了隧道二次衬砌混凝土裂缝的成因，并对其进行了分类。
我们提出了一些防治措施和修复方法，以及对防治技术的发展趋势进行了讨论。
通过加强隧道二次衬砌混凝土质量控制，科学有效地预防和处理裂缝，可以促进隧道工程的安全稳定发展。
这些措施将有助于提高隧道工程的质量和安全性，为隧道交通运输提供更可靠的保障。
【关键词】隧道二次衬砌混凝土裂缝、成因、分类、防治措施、修复方法、质量控制、安全稳定发展、影响、预防、处理、技术发展、重要性、关键性。
1. 引言1.1 隧道二次衬砌混凝土裂缝问题的重要性隧道二次衬砌混凝土裂缝问题的重要性在隧道工程中是一个值得重视的难题。
隧道二次衬砌混凝土作为隧道结构中的重要组成部分，其质量直接关系到隧道的使用寿命和安全性。
隧道二次衬砌混凝土裂缝问题若得不到有效解决，将会对隧道的运行和维护造成极大的影响。
隧道二次衬砌混凝土裂缝问题会影响隧道的结构稳定性和承载能力。
裂缝会导致混凝土结构的强度减弱，加速结构的老化和破坏，进而威胁隧道的安全运行。
裂缝会影响隧道的密封性和防水性能，使得隧道容易受到地下水的侵蚀和泄漏，增加了隧道维护的难度和成本。
裂缝还可能导致隧道内部环境变差，引起空气污染和细菌繁殖，影响隧道内部的通风和通行。
解决隧道二次衬砌混凝土裂缝问题对于保障隧道的安全、稳定运行具有重要意义。
必须加强对隧道二次衬砌混凝土质量的管理和控制，采取科学有效的预防和处理措施，确保隧道工程的长期安全稳定运行。
1.2 隧道二次衬砌混凝土裂缝对隧道安全的影响隧道二次衬砌混凝土裂缝可能导致隧道结构整体稳定性下降，影响隧道的承载能力和耐久性。
裂缝的存在会减弱混凝土结构的承载能力，一旦裂缝扩大或者较多，就会加剧结构的变形和破坏，从而威胁隧道工程的安全运行。
裂缝可能导致渗水渗漏，引发地下水源涌入隧道内部，增加了隧道工程的维护和修复难度。
隧道工程混凝土裂缝预防及治理措施
2023-11-10CATALOGUE目录•隧道工程混凝土裂缝预防措施•隧道工程混凝土裂缝常见类型及成因•隧道工程混凝土裂缝治理措施•工程实例分析01隧道工程混凝土裂缝预防措施选择低水化热、高强度等级的水泥，减少水泥用量，降低混凝土的温升。
水泥骨料外加剂选用优质骨料，控制骨料的级配和粒径，减少骨料之间的空隙率。
选用高效、质量稳定的外加剂，如减水剂、缓凝剂等，改善混凝土的流动性。
03原材料控制0201根据工程要求和施工条件，合理设计混凝土的配合比，控制混凝土的强度、坍落度等指标。
合理设计配合比适量增加掺合料，如粉煤灰、矿渣等，减少水泥用量，降低混凝土的温升。
增加掺合料严格控制水灰比，适当增加水泥用量，以提高混凝土的抗裂性能。
控制水灰比配合比优化在浇筑、养护过程中，加强温度监测和控制，防止温度应力过大导致裂缝产生。
施工过程监控温度控制严格控制施工工艺，确保混凝土浇筑、振捣、养护等环节的质量。
施工工艺控制适当增加钢筋保护层厚度，以减小裂缝产生的概率。
增加保护层厚度02隧道工程混凝土裂缝常见类型及成因总结词干缩裂缝是隧道工程中常见的混凝土裂缝之一，主要是由于混凝土中的水分蒸发过快，导致混凝土表面干燥收缩而形成的裂缝。
要点一要点二详细描述干缩裂缝通常出现在混凝土养护结束后的一段时间内，宽度较细，一般在0.05-0.2mm之间。
干缩裂缝的成因主要是由于混凝土表面的水分蒸发过快，导致表面干燥收缩，而内部湿度变化较小，收缩较小，从而在表面形成拉应力，导致裂缝产生。
此外，使用高强度水泥、水泥用量过大、砂石含泥量高等因素也会增加干缩裂缝的风险。
总结词温度裂缝是由于温度变化引起的混凝土裂缝，主要出现在隧道工程中，因为隧道内温度变化较大。
详细描述温度裂缝通常在隧道衬砌混凝土施工后出现，宽度一般在0.2-1.0mm之间。
温度裂缝的成因主要是由于内外温差过大，导致混凝土内部产生拉应力，当拉应力超过混凝土的抗拉强度时，就会产生温度裂缝。
浅谈隧道二次衬砌混凝土裂缝成因及防治对策
浅谈隧道二次衬砌混凝土裂缝成因及防治对策隧道作为地下交通工程的一种重要形式，承载着承载着地下管线的作用，因此在不同的环境中存在差异。
浅谈隧道二次衬砌混凝土裂缝成因及防治对策，将有助于更好的了解隧道二次衬砌混凝土裂缝的成因，并采取相应的防治措施，确保隧道的安全与稳定。
一、成因分析隧道二次衬砌混凝土裂缝的成因有以下几点：1.设计及施工原因设计不合理，施工质量不达标是隧道二次衬砌混凝土裂缝的主要原因。
如采用不当的混凝土材料、混凝土配合比与强度、外加剂选择不当、施工作业失误等，都会导致混凝土裂缝的产生。
2.隧道变形及地下水渗透隧道存在变形或地下水渗透也会引起二次衬砌混凝土裂缝的形成。
隧道周围环境复杂，地表荷载，地下水位变化等均会对隧道结构产生影响，导致结构产生变形和应力集中，最终引起裂缝的产生。
3.施工及运营期间的振动在隧道施工及运营期间，常常伴随着大量的振动。
比如爆破、施工机械作业时的振动、车辆行驶时的振动等，都会对隧道结构产生影响，进而引起裂缝的产生。
4.温度效应隧道混凝土二次衬砌受到气候变化的影响，随着温度的升高和降低，混凝土会产生胀缩效应，从而引起裂缝的形成。
5.腐蚀作用地下水的化学成分和PH值、氯离子和硫酸盐的渗入等腐蚀作用对混凝土结构的破坏是不可忽视的。
隧道混凝土裂缝的成因是多方面的，设计、施工、地下水渗透、振动、温度效应和腐蚀等均是影响因素。
二、防治对策对于隧道混凝土二次衬砌裂缝问题，我们需要采取一些对策措施来进行防治：1.合理设计和优质施工隧道设计时应严格遵守相关规范，合理选择混凝土材料、配合比和外加剂，施工中要严格按照工艺要求和质量标准进行施工，确保混凝土二次衬砌的质量。
2.加强监测和维护对隧道进行定期的结构监测，对包括裂缝在内的各种隐患进行及时发现和处理，赋予隧道良好的维护，以保隧道的安全运行。
3.加强抗渗防腐采用防水涂料、抗渗剂、防腐剂等材料，对隧道二次衬砌进行抗渗处理，防止地下水、化学物质对混凝土的腐蚀。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隧道衬砌混凝土裂缝处理摘要：随着国民经济的发展,山岭地区新建公（铁）路越来越多,隧道工程所占的比例逐步增大。
隧道二次衬砌施工普遍采用整体式钢模板台车、泵送混凝土施工工艺,但混凝土硬化过程中产生的裂缝不仅影响了美观,还给工程质量留下了隐患。
施工中必须采取合理的工程技术措施,控制和减少混凝土中裂缝的数量和宽度。
本文分析了混凝土裂缝产生的原因,提出了缓解裂缝产生的措施,并介绍了几种常见的裂缝治理方法。
关键词：隧道衬砌混凝土裂缝预防措施1 裂缝的类型隧道衬砌混凝土裂缝类型主要有：干缩裂缝、温度裂缝、外荷载作用产生的变形裂缝、施工缝处理不当引起的接茬缝等。
1.1 干缩裂缝混凝土在硬化过程中水分逐渐蒸发散失,使水泥石中的凝结胶体干燥收缩产生变形,由于受到围岩和模板的约束,变形产生应力,当应力值超过混凝土的抗拉强度时,就会出现干缩裂缝。
干缩裂缝多为表面性的,走向没有规律。
影响混凝土干缩裂缝的因素主要有：水泥品种、用量及水灰比,骨料的大小和级配,外加剂品种和掺量。
1.2 温度裂缝水泥水化过程中产生大量的热量,在混凝土内部和表面间形成温度梯度而产生应力,当温度应力超过混凝土内外的约束力时,就会产生温度裂缝。
裂缝宽度冬季较宽,夏季较窄。
温度裂缝的产生与二次衬砌混凝土的厚度及水泥的品种、用量有关。
1.3 荷载变形裂缝仰拱和边墙基础的虚碴未清理干净,混凝土浇筑后,基底产生不均匀沉降；模板台车或堵头板没有固定牢固,以及过早脱模,或脱模时混凝土受到较大的外力撞击等都容易产生变形裂缝。
荷载变形裂缝在隧道衬砌混凝土病害中占有的比例逐年增大,已经引起了广大工程技术人员的重视。
1.4 施工缝（接茬缝）施工过程中由于停电、机械故障等原因迫使混凝土浇筑中断时间超过混凝土的初凝时间,继续浇筑混凝土时,原有的混凝土基础表面没有进行凿毛处理,或者凿毛后没有用水冲洗干净,也没有铺水泥砂浆垫层,就在原混凝土表面浇筑混凝土,致使新旧混凝土接茬间出现裂缝。
2 裂缝形成的原因分析混凝土裂缝形成的原因非常复杂,往往是多种不利因素综合作用的结果。
据有关统计,施工不规范造成的混凝土裂缝占80%左右,材料质量差或配合比不合理产生的裂缝占15%左右,设计不当引起的裂缝可能占5%。
2.1 设计粗糙,建设、监理单位工作随意性大由于多方面的原因,勘察设计单位无法深入地开展地质勘探工作,隧道围岩类别评价及支护结构设计缺乏科学依据,带有一定的盲目性。
个别建设单位限于自身管理和专业技术水平的欠缺,任意变更原设计。
少数工程由业主的内部人员组成监理机构,监理工作失去了独立性。
随着建筑市场的规范,这些问题会逐步得到解决。
2.2 施工工艺或现场操作不规范a. 隧道开挖成型差,衬砌混凝土厚度严重不均匀；欠挖或初期支护侵入衬砌限界,造成衬砌混凝土厚度不足。
个别隧道衬砌混凝土背后存在脱空现象。
b. 未开展监控量测工作,仅凭经验来确定二次衬砌的施作时间,安全可靠性差,造成二次衬砌超设计荷载承受围岩压力。
c. 混凝土生产时原材料计量误差大,尤其外加剂的掺加随意性大,没有根据砂、石料的实际含水率及时调整施工用水量,造成混凝土水灰比增大。
在混凝土运输及泵送过程中加水的现象也比较普遍。
d. 采用整体式钢模板台车施工,混凝土浇筑时不振捣或漏振,混凝土均质性差。
e. 盲目追求施工进度,随意提前脱模时间,使低强度混凝土过量承受荷载,破坏了混凝土结构。
脱模后没有进行混凝土的潮湿养护。
f. 夏季施工时砂、石料露天堆放,无切实有效的降温措施,混凝土入模温度高。
冬期施工时采取的防寒保温措施不力。
2.3 原材料质量差、配合比设计不合理水泥品种选择不当,安定性不良,不同批次的水泥混用。
碎石、砂级配差,含泥量超标,碎石中石粉含量大,针、片状物过多,影响了水泥与骨料的胶结。
进行配合比设计时,忽视水泥用量增多对混凝土品质的影响,错误认为水泥用量越多,混凝土强度越高。
对掺合料和外加剂的选用缺乏专业技术人员的指导,往往达不到预期的效果。
3 混凝土裂缝的治理混凝土作为多组材料组成的脆性材料,裂缝的存在是客观的。
作为施工单位应加强衬砌混凝土的施工管理,避免或减少混凝土裂缝的产生。
对于出现的裂缝,应认真分析原因,分清是有害裂缝还是无害裂缝,并对有害裂缝进行处理,防止裂缝继续发展,影响衬砌结构的稳定。
3.1 细微裂缝隧道衬砌混凝土表面常出现一些没有扩展性的细微裂缝,这种裂缝是稳定的,一般可自愈,不会影响结构的使用和耐久性。
从美观考虑,可先清洗干净裂缝表面,然后涂刷环氧树脂浆液二至三遍,最后用刮抹料、调色料处理混凝土表面,使其颜色与周围衬砌混凝土颜色一致。
环氧树脂浆液配比,环氧树脂：501稀释剂：二甲苯：乙二胺=1：0.2：0.35：0.08。
刮抹料配比,水泥：细砂：水=1：2：0.35。
调色料配比,水泥：白水泥：107胶=5；3：1。
施工时应经试验确定。
3.2 贯通性裂缝贯通性裂缝的危害较大,必须采取有效的治理方法。
沿裂缝方向凿成宽5cm、深3cm的V形槽,在槽内骑缝每隔0.5m钻一孔,孔深为衬砌厚度的1/2或2/3,一般不少于15cm,并不得穿透衬砌以防跑浆。
用清水冲洗干净槽内的杂物及粉尘,在孔内插入￠10的压浆管,利用环氧树脂水泥砂浆锚固,用灰刀将砂浆压实抹光。
环氧树脂砂浆配比,环氧树脂:水泥:细砂:乙二胺:二丁酯=1:1.6:3.2:0.1:0.12,其中乙二胺是固化剂,二丁酯是稀释剂。
待环氧树脂砂浆有一定的强度后,以0.15MPa～0.2MPa压力压入水泥-水玻璃浆液或环氧树脂浆液。
压浆结束后在0.2MPa压力下压水检查压浆效果。
裂缝表面用刮抹料和调色料处理。
3.3 密集裂缝衬砌背后有空洞或衬砌厚度不足引起的密集裂缝,必须进行防水和地层加固处理。
沿裂缝两侧每隔1.2m～1.5m交错布点,凿成10cm×10cm大小深5cm的方槽,用风动凿岩机钻孔,孔深3m,安装WDT25中空注浆锚杆,注入水泥砂浆,灰砂比1:（3～5）,水灰比1:1,施工时由下往上逐级注浆,注浆压力以0.4MPa～0.6MPa为宜。
注浆结束后,另凿新孔在0.6MPa～1.0MPa压力下压入纯水泥浆检查注浆效果,当达到规定压力而砂浆压不进时,即认为已经注满。
注浆24h后安装锚杆垫板,用环氧树脂砂浆抹平方槽,表面用刮抹料和调色料处理。
4 预防或缓解混凝土裂缝的措施4.1 提高设计精度加强工程前期地质工作,为设计提供详尽的工程地质、水文地质勘探资料,提高设计的质量。
4.2 把好材料进场关,严格控制原材料的质量和技术标准。
4.2.1 水泥施工现场多使用普通硅酸盐水泥,但应尽量减少单位水泥用量。
不同品牌、不同规格、不同批次的水泥不能混用。
4.2.2 碎石根据泵送管路的内径,尽可能选用较大粒径的碎石。
严格控制含泥量≤1%,针、片状物含量≤15%,粒径以5～31.5mm为宜,最大不超过40mm。
4.2.3 砂采用级配良好的中砂,细度模数应为3.0～2.3,粒径小于0.315mm的颗粒含量所占比例宜为15～20%,严格控制含泥量在3%以内。
为方便混凝土的运输、泵送和浇筑,砂率取35%～45%。
4.2.4 水最好选用饮用水。
当采用其他水源时,应按国家现行《砼拌合用水标准》（JGJ63）的规定进行检验,PH值应大于4。
水灰比越大,混凝土的干燥收缩越大。
严格控制泵送混凝土的用水量是减少裂缝的根本措施。
施工中水灰比在0.45～0.55之间,混凝土入泵塌落度控制在（12±2）cm。
4.2.5 掺合料推广掺加粉煤灰和膨胀剂的双掺技术,等量替代水泥,以减少水泥用量。
对强度等级C25以下的混凝土,粉煤灰掺量一般为水泥用量的10%～15%,膨胀剂掺量为水泥用量的8%～12%,具体掺量需经试验确定。
a．粉煤灰比表面积小,需水量低,不仅能有效降低混凝土的干燥收缩值,还可以改善混凝土的流动性、粘聚性和保水性。
在水泥中掺入原状或磨细粉煤灰后,可以降低混凝土中水泥的水化热,推迟水化热峰值的出现,减少绝热条件下的温升,有利于控制温度裂缝的产生。
粉煤灰的掺加在水工大体积混凝土施工中应用比较广泛,由于认识、技术上的原因,目前在山岭隧道施工中应用较少。
b. 掺加适量的膨胀剂可以补偿混凝土的收缩,增加密实度,提高混凝土防渗抗裂能力。
4.2.6 外加剂高效减水剂能够有效减少拌合用水,降低水化热,延缓水化热释放速度,从而减少温度裂缝,但掺量过多,会引起混凝土的肿胀和开裂。
施工时必须慎重选择外加剂的品种和掺量。
4.3 严格混凝土施工工艺a. 提高钻眼技术水平,优化钻爆参数,提高光面爆破效果,加强隧道开挖断面检测,严格控制超欠挖,为衬砌施工创造良好的条件。
b. 二次衬砌施作时间,应在围岩和初期支护变形基本稳定时进行。
当围岩变形较大、流变特性明显,需提前进行二次衬砌时,必须对初期支护或衬砌结构进行加强。
c. 混凝土的拌合①严格按施工配料单计量,定期检查校正计量装置。
加强砂石料含水率检测,及时调整拌合用水量。
②控制混凝土的入模温度。
夏季施工时,当气温高于32℃时,砂石料、搅拌机应搭设遮阳棚,用冷水冲洗碎石降温。
尽量安排在夜间浇筑混凝土。
d. 混凝土的灌注①混凝土在运输和泵送过程中严禁加水。
②适当放慢灌注速度,两侧边墙对称分层灌注,到墙、拱交界处停1h～1.5h,待边墙混凝土下沉稳定后,再灌注拱部混凝土。
③混凝土灌注过程中必须振捣,提高混凝土的密实度和均质性,减少内部微裂缝和气孔,提高抗裂性。
e. 混凝土的脱模、养护①混凝土拆模时的强度必须符合设计或规范要求,严禁未经试验人员同意提前脱模,脱模时不得损伤混凝土。
②传统的混凝土洒水养护方法,增加了隧道内的文明施工难度,洒水也不均匀,使混凝土早期强度得不到保证。
建议使用喷涂混凝土养护液的方法进行养护。
