高精度轧制(课程报告)
(金属轧制工艺学)6板带材高精度轧制和与板形控制宣讲培训
1 Maintenance Best Practices 2 Troubleshooting Techniques
基于现代技术的轧机维护策略和实践。
解决常见故障的方法和技巧。
3 Advanced Optimization Techniques
定性管理。
Conclusion
本次培训涉及了金属轧制技术的多个方面，旨在提高轧制技术人才的水平和竞争力。我们希望您能够充 分掌握所学知识，不断拓展思路、创新方法、应用技术，为轧机行业的可持续发展做出贡献。
掌握轧制机的力学原理和本质，是加深对金属轧制技术理解和应用的关键。我们将详细介绍轧制机的分 类、工作原理、关键部件和操作流程。
Rolling Mechanics
轧制机构分类、工作原理与力学建模。
Rolling Equipment
轧机设备分类、关键部件设计以及操作流程。
Rolling Process
轧制流程和轧制参数的应用。
Advanced Cooling Technologies
传统冷却技术的不足和现代
冷却技术的应用。
Optimization Techniques
如何优化冷却参数，保证冷 却效果和轧制品质。
Eco-Friendly Cooling Solutions
如何减少能源耗费、提高冷
却效率并减少对环境的影响。
Maintenance and Troubleshooting in Metal Rolling Mills 金属轧制机的维护和故障排除对于保证轧制设备的稳定运行和高效生产至关重要。我们将介绍轧
Roll Pass Design Principles
高精度板带材轧制理论与实践
参数
符号 定义
公式
中心厚度
hc
在轧件中心在线测得的轧件厚度
边部减薄区厚度
（1）传动侧厚度 （2）操作侧厚度 （3）平均厚度
骤减区厚度 （1）传动侧厚度 （2）操作侧厚度 （3）平均厚度
边部厚度 （1）传动侧厚度 （2）操作侧厚度 （3）平均厚度
hj′ hj″ hj
hi′ hi″ hi
距传动侧端距离为j′的轧件厚度 距操作侧端距离为j″的轧件厚度 传动侧与操作侧边部减薄厚度的算术 平均值
距传动侧端为i′处的轧件厚度 距操作侧端为i″处的轧件厚度 传动侧与操作侧厚度的算术平均值
he′ he″ he
距传动侧端为e′处的轧件厚度 距操作侧端为e″处的轧件厚度 传动侧与操作侧厚度的算术平均值
X射线测厚仪最主要的特点就是回应快以及对蒸汽和
周围空气温度不敏感。X射线测厚仪最严重的缺点就
是它的辐射能有害，尽管X射线发生器只在工作时才
放出射线从而在某种程度上缓和了一些潜在的危害。
应用于热轧和冷轧产品的X射线测厚仪主要技术参数
如下：
轧机类型：
热带钢轧机 冷轧机
典型厚度范围：
1～19mm
0.2～0.3mm
式中 ――空载时辊缝位置基准值； ――带钢出口厚度基准值 ――轧制力 ――轧机刚度， ――作用在一个工作辊轴承座上的正弯辊力。
测量出来的轧力经电子整形器整形，用来计算轧机变形或伸长 量。把这个值从带钢出口厚度基准值中减掉就得到了空载时辊 缝位置基准值，然后将空载辊缝基准值的信号与前面所说的位 置传感器提供的检测值相比较。 轧机除了本身因有的刚度外，还可以利用其测厚仪AGC系统来提 高其刚度值。通过对机架伸长量的完全补偿，就可以使机架接 近于刚体，从而在轧制时辊缝就不会随着来料厚度和硬度的波 动而变化。为了获得带钢的最佳厚度和平直度，除了对控制系 统稳定性的要求外，通常还要调节测厚仪AGC系统，以使前几座 机架具有较高的刚度而后几座机架具有较低的刚度。
轧制理论与工艺 第三篇 板带材高精度轧制和板形控制
(a)板坯厚度变化时：压下的调整
量△S0与料厚的变化量并不相等
由三角形DEE/和三角形EE/F 可推出下式：
S
＝
0
M K
h 0
图14—1 （a）板坯厚度变化时
主要用于前馈即预控AGC，即 在入口处预测料厚的波动，据 以调整压下，消除其影响。
轧制理论与工艺
RAL
(b)变形抗力变化时：压下的调整量△S0与轧出板厚变化量△h也不相等
建议的，1蒙相当于相对长度差为10-4。泼森定义板形为横向
上单位距离上的相对长度差，以mon/cm表示，即：
s
104
L L
B) 加拿大铝公司是取横向上最长与最短纵条之间的相对长度差
作为板形单位，称为 I 单位，1个I单位相当于相对长度差为
10-5。所以板形表示为：
st
105
L L
式中：L—最短纵条的长度，mm。
因素：轧辊的弹性变形、不均匀热膨胀和不均匀磨损
轧辊的不均匀热膨胀
轧辊受热和冷却沿辊身分布不均，一般辊身中部温度
高于边部，传动侧低于操作侧，径向辊面高于辊心。
这使得热膨胀精确计算困难，一般采用简化公式：
Rt yt KT(TZ TB )R KTTR
式中 TZ、TB——辊身中部和边部温度； R ——轧辊半径； ——轧辊材料的线膨胀系数； KT——考虑轧辊中心与表面温度不均分布的系数，一般＝0.9。
S/0
P/K
h
S0
(P-P0)/K
h
h
S0
P
P0 K
S0—考虑预压变形后的空载辊缝。
轧制理论与工艺
RAL
14.1.1 板带厚度变化的原因和特点
影响板带厚度的主要因素：
轧制实验报告
轧制实验报告轧制实验报告引言轧制是一种常见的金属加工工艺，通过对金属材料施加压力使其通过辊道进行塑性变形，从而改变材料的形状和尺寸。
本实验旨在通过轧制实验，深入了解轧制工艺的原理和影响因素，并通过实验结果分析其对材料性能的影响。
一、实验目的本实验的主要目的是探究轧制工艺对金属材料的塑性变形和力学性能的影响，具体目标如下：1. 了解轧制工艺的基本原理和流程；2. 研究轧制过程中的塑性变形特点；3. 分析轧制工艺对材料的力学性能的影响。
二、实验装置与材料1. 实验装置：轧机实验设备；2. 实验材料：金属板材。
三、实验步骤1. 准备工作：清洁实验装置，准备好实验材料；2. 调整轧机：根据实验要求，调整轧机的辊道间距和轧制速度；3. 进行轧制实验：将实验材料放置于轧机辊道之间，通过轧机施加压力进行轧制；4. 观察实验结果：观察轧制后的材料形状和尺寸变化，并记录相关数据；5. 测量力学性能：使用力学测试设备，对轧制前后的材料进行拉伸、硬度等力学性能测试；6. 数据处理与分析：根据实验数据，进行相应的数据处理和分析，得出结论。
四、实验结果与分析1. 轧制后的材料形状和尺寸变化：根据观察结果，可以看到轧制后的材料形状发生了明显的变化，原始板材变得更薄且长度增加；2. 力学性能测试结果：通过力学性能测试，可以得到轧制前后材料的拉伸强度、屈服强度、延伸率等性能指标。
实验结果显示，经过轧制后，材料的拉伸强度和屈服强度有所提高，延伸率则有所降低；3. 影响因素分析：轧制工艺中的辊道间距和轧制速度是影响轧制效果的重要因素。
辊道间距的调整会直接影响到材料的厚度变化，而轧制速度的改变则会影响到材料的塑性变形程度和性能。
五、结论通过本次轧制实验，我们得出以下结论：1. 轧制工艺可以有效地改变金属材料的形状和尺寸；2. 轧制会对材料的力学性能产生影响，使材料的拉伸强度和屈服强度提高，延伸率降低；3. 辊道间距和轧制速度是影响轧制效果的重要因素。
高精度轧制理论及技术PPT课件
h2>h1
0 S0 h1 h2 H h(H)
冷轧－－σ↑（K↑）→ P↑→ P/K↑→ h↑
P
2
P2 1
P1
σ2>σ1 h2>h1
0 S0 h1 h2 H h(H)
（2）速度变化－－通过f、油膜厚度、变形抗力等起作用
P
1
2 P1
P2
V 2>V 1
油膜厚度↑ h2<h1
0 S0 h2 h1 H h(H)
高精度轧制理论及 技术
教材：
金属塑性加工学－－轧制理论与工艺（第二版） 王廷溥，齐克敏主编，2002
主要参考书：
1，高精度轧制技术，黄庆学 梁爱生著，冶金工业出版社，2002。 2，高精度板带材轧制理论与实践，{美金兹伯格著，
姜明东 王国栋等译，冶金工业出版社，2000 3，带钢热连轧的模型与控制，孙一康著，冶金工业出版社，2002 4，带钢冷连轧计算机控制，孙一康著，冶金工业出版社，2002 5，金属塑性加工学----轧制理论与工艺（第二板），
考虑终轧温度要求时热连轧穿带速度设定计算：
Vmih ni f(TnC.........)...
Vn KhdnLlnttFF0nttww
Hi*
L i架
例－－当H↑→h↑
控制措施－－可↓S
P
由几何关系：
2
Hbd
P2
1 P－h 图的建立
1
1. P1
δ：辊热膨胀、磨损补偿
g H2> H1
h bc gc
K
H (H)h
a
bc d
a1、a2：可根据实测结果确定
Ss：设定or锁定值
产S ：生压的力后为果0时辊缝指示δ器S读数
高精度_高性能冷轧钢板轧制技术的开发

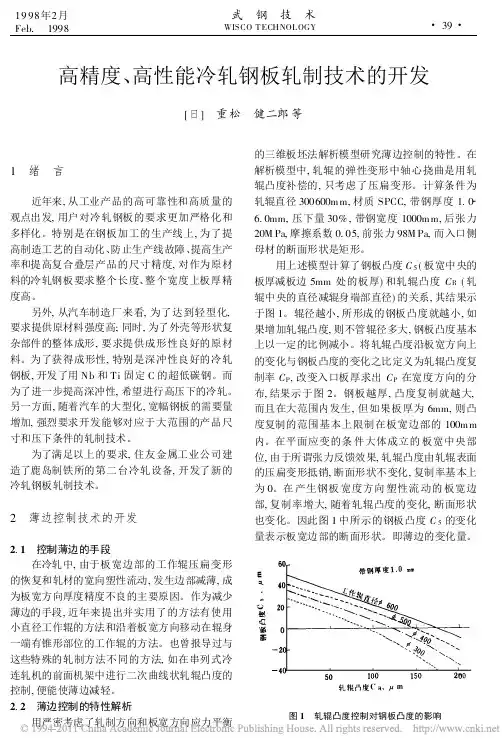

1998年2月Feb. 1998武 钢 技 术WISCO T ECHNOL OGY高精度、高性能冷轧钢板轧制技术的开发[日] 重松 健二郎等1 绪 言近年来,从工业产品的高可靠性和高质量的观点出发,用户对冷轧钢板的要求更加严格化和多样化。
特别是在钢板加工的生产线上,为了提高制造工艺的自动化、防止生产线故障、提高生产率和提高复合叠层产品的尺寸精度,对作为原材料的冷轧钢板要求整个长度、整个宽度上板厚精度高。
另外,从汽车制造厂来看,为了达到轻型化,要求提供原材料强度高;同时,为了外壳等形状复杂部件的整体成形,要求提供成形性良好的原材料。
为了获得成形性,特别是深冲性良好的冷轧钢板,开发了用Nb 和Ti 固定C 的超低碳钢。
而为了进一步提高深冲性,希望进行高压下的冷轧。
另一方面,随着汽车的大型化,宽幅钢板的需要量增加,强烈要求开发能够对应于大范围的产品尺寸和压下条件的轧制技术。
为了满足以上的要求,住友金属工业公司建造了鹿岛制铁所的第二台冷轧设备,开发了新的冷轧钢板轧制技术。
2 薄边控制技术的开发2.1 控制薄边的手段在冷轧中,由于板宽边部的工作辊压扁变形的恢复和轧材的宽向塑性流动,发生边部减薄,成为板宽方向厚度精度不良的主要原因。
作为减少薄边的手段,近年来提出并实用了的方法有使用小直径工作辊的方法和沿着板宽方向移动在辊身一端有锥形部位的工作辊的方法。
也曾报导过与这些特殊的轧制方法不同的方法,如在串列式冷连轧机的前面机架中进行二次曲线状轧辊凸度的控制,便能使薄边减轻。
2.2 薄边控制的特性解析用严密考虑了轧制方向和板宽方向应力平衡的三维板坯法解析模型研究薄边控制的特性。
在解析模型中,轧辊的弹性变形中轴心挠曲是用轧辊凸度补偿的,只考虑了压扁变形。
计算条件为轧辊直径300600m m,材质SPCC,带钢厚度1.0 6.0mm,压下量30%,带钢宽度1000m m,后张力20M Pa,摩擦系数0.05,前张力98M Pa,而入口侧母材的断面形状是矩形。
轧制实验报告
轧机弹塑性曲线的测定1.实验目的掌握测定轧机刚度所采用的固定辊缝法，了解刚度系数K 的意义及其对板材厚度的影响。
并了解轧件在轧制过程中的塑性特性。
2.实验仪器设备130轧机，轧制工艺参数及计算机采集系统，千分尺，钢试件3.实验原理3.1.轧机刚度系数轧机刚度是指轧机抗弹性变形的能力，刚度系数的测定为：当轧机的辊缝值产生单位长度的增量时所需到的轧制力的增量。
即∆P ：轧制力的增量， ∆f ：弹跳值的增量 3.2.轧机弹性曲线轧机的弹性曲线如图所示，则轧出的钢板的厚度为：即P=K(h —)其中，K:轧机刚度系数，：轧机辊缝3.3.轧机塑性曲线由塑性方程可知，轧制力大小与轧件变形时的压下量有关，其公式为其中：平均单位压力b ，h ：钢板的宽度和厚度 H:轧件的厚度 R:轧辊半径由于平均单位压力是的函数，其方程为一非线性方程，塑性变形曲线0轧机弹塑性曲线如上图所示。
4.实验步骤4.1.轧机刚度测量1.取厚度不同的钢试件五块，精确测量其厚度。
2.调整辊缝为0.79mm3.分别将五块试件送入轧机，每块轧制时要求记录该试件的轧制压力和轧后的厚度（取六个点，去除最大最小后取均值），填入表一中。
4.2.轧件塑性曲线1. 取厚度相同的钢试件四块（1.5mm），精确测量其精度。
2.第一块以=0.2mm轧制，第二块以=0.6mm轧制，第三块以=0.8mm 轧制，第三块以=1mm轧制。
3.每块轧制时要求记录该试件的轧制压力和轧后的厚度（取六个点，去除最5.数据处理及分析5.1.数据及处理表三至表七所列数据分别为各轧件原始厚度测量数据、轧机刚度试验时轧件厚度测量数据、轧件塑性试验时轧件厚度测量数据、轧机刚度试验时电脑记录数据、轧件塑性试验时电脑记录数据。
由以上各表数据，处理后可得表一、表二数据。
5.2.实验分析由表一数据可作出轧机弹性曲线如图一所示。
图一由表二数据可作出轧件塑性曲线如图二所示。
图二图三可以看出红色曲线在所测到的数据中接近于一条直线，即轧机的刚度系数我们可以近似的看做定值。
金属轧制实训报告总结
一、实训目的金属轧制实训是我校材料工程专业的重要实践教学环节，旨在通过实际操作，让学生了解金属轧制的原理、工艺过程和设备操作，提高学生的实际操作技能和工程应用能力。
本次实训的主要目的是：1. 使学生掌握金属轧制的工艺流程和基本原理；2. 熟悉金属轧制设备的操作方法和安全规范；3. 培养学生的团队合作精神和动手能力；4. 提高学生的工程应用能力和创新意识。
二、实训内容本次金属轧制实训主要包括以下内容：1. 金属轧制原理及工艺流程的学习；2. 金属轧制设备的操作与维护；3. 金属轧制工艺参数的调整与优化；4. 金属轧制产品的检验与分析；5. 实验室安全知识的学习。
三、实训过程1. 理论学习：首先，我们学习了金属轧制的原理、工艺流程、设备类型、工艺参数等基本知识。
通过查阅资料、听课等方式，我们对金属轧制有了初步的了解。
2. 实践操作：在掌握了基本理论知识后，我们进入实验室进行实践操作。
在指导老师的指导下，我们按照工艺流程进行操作，熟悉了各种设备的操作方法和安全规范。
3. 工艺参数调整与优化：在实践操作过程中，我们学会了如何调整工艺参数，以获得最佳的产品质量。
通过对比实验，我们找到了合适的工艺参数，提高了产品质量。
4. 产品检验与分析：在完成轧制后，我们对产品进行了检验与分析，了解产品的性能和外观质量。
通过分析实验数据，我们发现了问题，并提出了改进措施。
5. 安全知识学习：在实训过程中，我们学习了实验室安全知识，了解了实验室的安全规范和操作规程，提高了安全意识。
四、实训成果通过本次金属轧制实训，我们取得了以下成果：1. 掌握了金属轧制的原理、工艺流程和设备操作方法；2. 学会了调整工艺参数，优化产品质量；3. 提高了团队合作精神和动手能力；4. 增强了工程应用能力和创新意识；5. 树立了安全意识，掌握了实验室安全知识。
五、实训总结本次金属轧制实训使我们受益匪浅，以下是我们对本次实训的总结：1. 理论与实践相结合：本次实训将理论知识与实际操作相结合，使我们更好地掌握了金属轧制的原理和工艺。
