灰土挤密桩检测方案

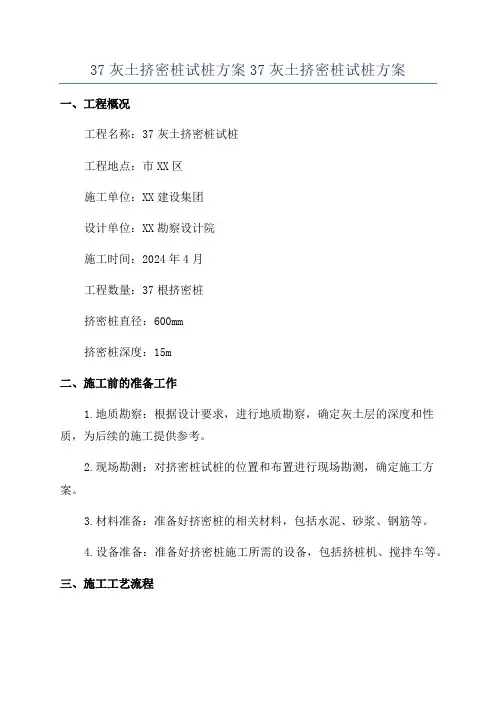

37灰土挤密桩试桩方案37灰土挤密桩试桩方案
37灰土挤密桩试桩方案37灰土挤密桩试桩方案一、工程概况工程名称：37灰土挤密桩试桩工程地点：市XX区施工单位：XX建设集团设计单位：XX勘察设计院施工时间：2024年4月工程数量：37根挤密桩挤密桩直径：600mm挤密桩深度：15m二、施工前的准备工作1.地质勘察：根据设计要求，进行地质勘察，确定灰土层的深度和性质，为后续的施工提供参考。
2.现场勘测：对挤密桩试桩的位置和布置进行现场勘测，确定施工方案。
3.材料准备：准备好挤密桩的相关材料，包括水泥、砂浆、钢筋等。
4.设备准备：准备好挤密桩施工所需的设备，包括挤桩机、搅拌车等。
三、施工工艺流程1. 挖孔：按照设计要求，在试桩位置挖孔，孔径直径为600mm，深度为15m，保证孔的垂直度和位置准确。
2.配筋：在挖好的孔内按照设计要求放置钢筋筋笼，保证钢筋的连接牢固。
3.灌浆：将水泥砂浆注入挖好的孔内，灌浆压浆至孔底，并采用振捣棒震实，确保浆体充实无空腔。
4. 挤桩：用挤桩机将桩顶端部逐渐加大挤密桩至设计要求的直径和深度，挤密桩直径为600mm，深度为15m。
5.成桩检测：对挤密桩的成桩质量进行检测，检测方法包括声波检测、动力触探等。
四、施工注意事项1.施工现场要保持清洁，材料堆放整齐，避免碍事和污染周围环境。
2.在施工过程中，严格按照设计要求进行操作，确保挤密桩的质量和安全。
3.施工期间要注意施工人员的安全，做好个人防护，避免发生意外事故。
4.施工完毕后，及时清理现场，保持环境整洁，做好施工记录和档案。
五、经济效益分析挤密桩在土建工程中应用广泛，具有施工简单、效果显著等优点。
通过37灰土挤密桩试桩，不仅可以验证挤密桩在该地区的适用性和效果，还能提供参考和经验供后续工程施工参考。
同时，通过挤密桩的应用，可以提高土建工程的承载力和抗震性能，确保工程的安全和稳定。
因此，挤密桩的应用对土建工程具有积极的经济效益和社会效益。
灰土挤密桩试桩专项方案
陕西省咸阳市亭口水库工程电站厂区地基处理工程灰土挤密桩试验方案编制：吕锋刚审核：汤海涛陕西河海工程有限公司二〇一四年三月目录一、工程概况 (1)二、项目经理和主要技术管理人员配置 (3)三、主要施工机械和劳力配置 (5)四、试验方案和方法 (5)五、试验时间安排 (11)六、质量保证措施 (11)七、安全文明施工措施 (13)八、试验资料整理 (14)一、概况1、工程概况工程名称：陕西省咸阳市亭口水库工程电站厂区地基处理工程地点：陕西省咸阳市长武县亭口镇黑河下游出口地基处理方案：设计采用2:8灰土挤密桩施工工艺。
2、现场状况施工现场平整，交通方便，水电满足施工需要。
3、工程地质条件场地地基土为Ⅱ级自重湿陷性黄土，详见《岩土工程勘察报告》。
4、试桩工程量依据《建筑地基处理技术规范》(JGJ79-2012)要求和设计技术要求；灰土挤密桩试桩：7组，每组7根，桩数49根，孔径400mm。
5、试验方案编制依据《电站厂区地基处理平面设计图》[TK-DZ(Z)-SG-05]《建筑地基处理技术规范》(JGJ79-2012)；《建筑工程施工质量验收统一标准》(GB50300-2001)；《建筑地基与基础工程施工质量验收规范》(GB50202-2002)；《湿陷性黄土地区建筑规范》 (GB50025-2004)国家现行法律法规及工程施工规范规程。
二、项目经理和主要技术管理人员的配置1、施工管理组织机构本工程实行项目经理负责制：由项目经理对工程质量、进度、安全、材料等进行统一管理。
2、人员配置情况表:见附表一，附表二三、主要设备和劳动力的配置1、设备选型本次灰土挤密桩试桩施工采用的主要设备名称、型号、数量详见下表。
四、试验方案和方法（一）试验方案1、设计要求：(1).灰土挤密桩填孔后，三孔间的平均挤密系数不小于0.93，最小挤密系数不小于0.88.处理后的桩体压实系数大于0.96，复合地基承载力特征值不应小于200kpa.(2).孔底填料前必须夯实，填料时宜分层回填夯实，每次回填厚度为250～400mm，其压实系数不应小于0.97.2、试验目的：通过对试验桩成孔、拌灰、回填、夯实，检测桩间土挤密系数、地基承载力、桩体压实度，最终确定桩基在施工中每层填料厚度、每层夯击次数，为正常施工提供施工参数。

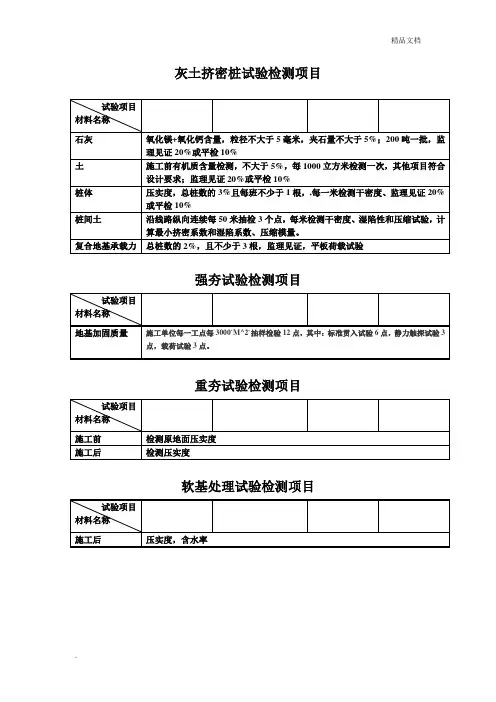

灰土挤密桩试验检测项目
施工前有机质含量检测，不大于5%，每1000立方米检测一次，其他项目符合设计要求；监理见证20%或平检10%
桩体
压实度，总桩数的3%且每班不少于1根，,每一米检测干密度、监理见证20%或平检10%
桩间土
沿线路纵向连续每50米抽检3个点，每米检测干密度、湿陷性和压缩试验，计算最小挤密系数和湿陷系数、压缩模量。
监理见证20或平检10桩体压实度总桩数的3且每班不少于1根每一米检测干密度监理见证20或平检10桩间土沿线路纵向连续每50米抽检3个点每米检测干密度湿陷性和压缩试验计算最小挤密系数和湿陷系数压缩模量
灰土挤密桩试验检测项目
试验项目
材料名称
石灰
氧化镁+氧化钙含量，粒径不大于5毫米，夹石量不大于5%；200吨一批，监理见证20%或平检10%
试验项目
材料名称
施工后
压实度，含水率
复合地基承载力
总桩数的2%，且不少于3根，监理见证，平板荷载试验
强夯试验检测项目
试验项目
材料名称
地基加固质量
施工单位每一工点每3000`M^2`抽样检验12点，其中：标准贯入试验6点，静力触探试验3点，载荷试验3点。
重夯试验检测项目
试验项目
材料名称施工前Leabharlann 检测原地面压实度施工后
检测压实度
软基处理试验检测项目
灰土挤密桩静载荷试验
灰土挤密桩静载荷试验一、试验目的用接近于竖向抗压桩的实际工作条件的方法，确定单桩竖向抗压极限承载力，作为设计依据或对工程桩的承载力进行抽样检验和评价。
二、试验原理单桩竖向抗压静载试验，是一种原位测试方法，其基本原理是将竖向荷载均匀的传至基桩上，通过实测单桩在不同荷载作用下的桩顶沉降，得到静载试验的Q-S 曲线及S-lg t等辅助曲线，然后根据曲线推求单桩竖向抗压承载力特征值等参数。
二、试验设备承压板、千斤顶、基准梁、位移传感器（百分表）、支撑块（本次采用的是预制板）、主梁、托梁、配重块，由以上设备组成压重平台反力装置。
试验时应注意：①承压板的面积应根据单桩所能处理的面积来确定，本次试验采用1.25m2；②承压板、主梁、托梁要有一定的刚度，保证试验过程中不产生变形；③千斤顶不能工作压力不能超过额定压力的80%。
三、试验步骤1、试验场地平整（大于承压板的面积），并找出待检测的桩体。
在平整的试验面上摊铺粗砂，找平底面。
图1 试验场地平整2、安放承压板、支撑块以及千斤顶的安装。
支撑块安放在承压板外侧2m 到3米的位置。
千斤顶在试验位置点正确对正放置，使千斤顶位于下压与上顶的传力设备合力的轴线上。
图2 承压板、支撑块、千斤顶的安装3、主梁的安装：主梁安装时要考虑与支撑块的高差，主梁顶面与支撑块顶面之间要处于一个水平面或者主梁顶面略低于支撑块，通过千斤顶调节主梁的高度。
同时主梁要以千斤顶为中心对称放置。
图3 主梁的安装4、托梁和配重块的安装时，应注意安全。
图4 托梁和配重块的安装5、基准梁和仪表的安装：将百分表装在磁性支架上，磁性支架固定在承压板上，然后使百分表测杆顶在基准梁上，保持测杆与承压板垂直。
基准梁安装时要进行固定，防止试验时，基准梁摆动。
图5 基准梁和百分表的安装6、千斤顶与油泵的连接两者的连接是依靠两条油管，千斤顶上方是回油管，下方是进油管，注意不要接错。
7、分级进行加载本工程灰土挤密桩复核地基静载荷试验最大试验荷载为220kMa,按照设计要求分十级进行等量加载，每次加载22kMa。
灰土挤密桩检测规范
灰土挤密桩检测规范灰土挤密桩是在土体中形成的一种垂直承载结构，其质量的好坏直接关系到整个工程的安全和持久性。
为了确保灰土挤密桩的质量，需要制定相应的检测规范。
下面，我将介绍一份灰土挤密桩检测规范，以确保灰土挤密桩工程的质量和安全。
一、灰土挤密桩的检测对象灰土挤密桩的检测对象主要包括挤密桩的质量、尺寸和位置、桩身的强度和密实度、桩顶的平顶度等方面。
二、灰土挤密桩的检测方法1. 质量检测：对灰土挤密桩进行外观检查，包括桩身表面的平整度、无裂缝和空鼓现象等。
还需要进行成桩质量检测，包括成桩沉降量、桩顶变形量等。
2. 尺寸和位置检测：对灰土挤密桩的尺寸和位置进行检测，主要包括桩长、桩径和桩间距等的测量。
这可以通过测绘仪器和测量工具进行实施，以保证灰土挤密桩的尺寸和位置的准确度。
3. 强度和密实度检测：对灰土挤密桩的强度和密实度进行检测，主要包括静载试验和动力触探试验。
静载试验用于确定挤密桩的承载力，动力触探试验则可以评估桩身的密实度。
4. 桩顶平顶度检测：对灰土挤密桩的桩顶平顶度进行检测，主要包括水平度和垂直度的测量。
这可以通过水平仪和测量工具进行实施，以保证灰土挤密桩的桩顶平顶度的符合要求。
三、灰土挤密桩的检测要求1. 检测设备和仪器应符合国家标准的要求，并经过定期校准和检验以保证精确度和可靠性。
2. 检测人员应具备相关的专业知识和技能，且应受过专业培训和考核，确保能正确使用检测设备和仪器，并正确解读和分析检测结果。
3. 每个灰土挤密桩都应进行全面的检测，检测结果应记录并保存备查。
对于不合格的挤密桩，应及时采取纠正措施或重新施工。
4. 在施工过程中，应定期进行现场检测，及时发现和解决问题，确保灰土挤密桩工程的质量和安全。
总之，制定灰土挤密桩的检测规范是确保灰土挤密桩工程质量的重要手段。
规范的制定要符合国家相关标准的要求，并结合实际情况进行具体制定。
有了规范的检测，可以及时发现问题，并采取相应的措施进行纠正，保证灰土挤密桩工程的质量和安全。
灰土挤密桩试验检测项目
试验项目
材料名称
石灰
氧化镁+氧化钙含量，粒径不大于5毫米，夹石量不大于5%；200吨一批，监理见证20%或平检10%
土
施工前有机质含量检测，不大于5%，每1000立方米检测一次，其他项目符合设计要求；监理见证20%或平检10%
桩体
压实度，总桩数的3%且每班不少于1根，,每一米检测干密度、监理见证20%或平检10%
重夯试验检测项目
试验项目
材料名称
施工前
检测原地面压实度
施工后
检测压实度
软基处理试验检测项目
试验项目
材料名称
பைடு நூலகம்施工后
压实度，含水率
桩间土
沿线路纵向连续每50米抽检3个点，每米检测干密度、湿陷性和压缩试验，计算最小挤密系数和湿陷系数、压缩模量。
复合地基承载力
总桩数的2%，且不少于3根，监理见证，平板荷载试验
强夯试验检测项目
试验项目
材料名称
地基加固质量
施工单位每一工点每3000`M^2`抽样检验12点，其中：标准贯入试验6点，静力触探试验3点，载荷试验3点。
灰土挤密桩检测方案
灰土挤密桩检测方案一、引言二、检测目标和要求1.目标：确保灰土挤密桩的质量和可靠性，达到设计要求。
2.要求：准确、全面地评估挤密桩的质量，包括密实度、承载力等关键指标。
三、检测方法1.取样检测方法：在施工过程中，定期取样挤密桩，并进行实验室物理性质及抗剪强度等方面的检测。
2.现场非破坏性检测方法：通过非破坏性检测技术，对挤密桩进行质量评估。
主要包括以下几个方面：a.声波检测：通过发送声波信号，利用声波传播的速度和振动特征，评估挤密桩的密实度和内部结构情况。
b.频谱分析：通过振动测试仪器对挤密桩施加外力，采集挤密桩的振动响应，通过频谱分析方法，评估挤密桩的质量。
c.动探法：采用动探仪器进行桩周土壤的动力触探试验，通过测量桩下方土层的阻力特征，评估挤密桩的密实度和承载力。
d.超声波检测：利用超声波探头对挤密桩进行检测，通过超声波的传播速度和反射特征评估挤密桩的质量。
四、检测过程1.取样检测过程：a.定期取样挤密桩，并将取样送至实验室。
b.在实验室进行挤密桩的物理性质检测，如含水量、比重等。
c.进行挤密桩的抗剪强度、密实度等相关试验。
d.根据试验结果，评估挤密桩的质量。
2.现场非破坏性检测过程：a.使用声波检测仪器，对挤密桩进行声波检测，记录各个检测点的声波传播速度和振动特征。
b.使用振动测试仪器对挤密桩施加外力，采集振动响应数据，并进行频谱分析。
c.使用动探仪器进行动力触探试验，记录阻力特征。
d.使用超声波探头对挤密桩进行超声波检测，记录超声波的传播速度和反射特征。
五、数据分析与评估1.将实验室取样检测结果、现场非破坏性检测数据进行统计和分析，得出挤密桩的质量评估。
2.根据设计要求，对质量评估结果进行判定，确定挤密桩是否符合要求。
六、质量控制措施为确保灰土挤密桩的质量和可靠性，需要采取以下质量控制措施：1.施工前：a.确定挤密桩的设计要求和参数，并制定相应的施工方案和施工控制措施。
b.选择合适的材料，并进行质量检测，确保材料符合要求。
灰土挤密桩静载荷试验
灰土挤密桩静载荷试验一、试验目的用接近于竖向抗压桩的实际工作条件的方法，确定单桩竖向抗压极限承载力，作为设计依据或对工程桩的承载力进行抽样检验和评价。
二、试验原理单桩竖向抗压静载试验，是一种原位测试方法，其基本原理是将竖向荷载均匀的传至基桩上，通过实测单桩在不同荷载作用下的桩顶沉降，得到静载试验的Q-S 曲线及S-lg t等辅助曲线，然后根据曲线推求单桩竖向抗压承载力特征值等参数。
二、试验设备承压板、千斤顶、基准梁、位移传感器（百分表）、支撑块（本次采用的是预制板）、主梁、托梁、配重块，由以上设备组成压重平台反力装置。
试验时应注意：①承压板的面积应根据单桩所能处理的面积来确定，本次试验采用 1.25m2；②承压板、主梁、托梁要有一定的刚度，保证试验过程中不产生变形；③千斤顶不能工作压力不能超过额定压力的80%。
三、试验步骤1、试验场地平整（大于承压板的面积），并找出待检测的桩体。
在平整的试验面上摊铺粗砂，找平底面。
图1 试验场地平整2、安放承压板、支撑块以及千斤顶的安装。
支撑块安放在承压板外侧2m 到3米的位置。
千斤顶在试验位置点正确对正放置，使千斤顶位于下压与上顶的传力设备合力的轴线上。
图2 承压板、支撑块、千斤顶的安装3、主梁的安装：主梁安装时要考虑与支撑块的高差，主梁顶面与支撑块顶面之间要处于一个水平面或者主梁顶面略低于支撑块，通过千斤顶调节主梁的高度。
同时主梁要以千斤顶为中心对称放置。
图3 主梁的安装4、托梁和配重块的安装时，应注意安全。
图4 托梁和配重块的安装5、基准梁和仪表的安装：将百分表装在磁性支架上，磁性支架固定在承压板上，然后使百分表测杆顶在基准梁上，保持测杆与承压板垂直。
基准梁安装时要进行固定，防止试验时，基准梁摆动。
图5 基准梁和百分表的安装6、千斤顶与油泵的连接两者的连接是依靠两条油管，千斤顶上方是回油管，下方是进油管，注意不要接错。
7、分级进行加载本工程灰土挤密桩复核地基静载荷试验最大试验荷载为220kMa,按照设计要求分十级进行等量加载，每次加载22kMa。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
灰土挤密桩检测方案 Prepared on 22 November 2020
灰土挤密法桩间土检测方案
1、检测依据
《湿陷性黄土地区建筑规范》（GB50025-2004）
《建筑地基处理技术规范》（JGJ79-2002）
《建筑地基基础施工质量验收规范》（GB50202-2002）
《建筑地基基础设计规范》（GB50007-2002）
《土工试验方法标准》(GB/T50123-1999)
2、检测方案
⑴、依据的条文
根据《建筑地基处理技术规范》（JGJ79-2002）第14.4.1条，灰土挤密桩承桩后，应及时抽样检验灰土挤密桩或土挤密桩处理地基的质量。
对一般工程，主要应检查施工记录、检测全部处理深度内桩体和桩间土的干密度，并将其分别换算为平均压实系数λc和平均挤密系数ηc。
对重要工程，除检测上述内容外，还应测定全部处理深度内桩间土的压缩性和湿陷性。
抽样检测的数量，对一般工程不应少于桩总数的1％，对重要工程不应少于桩总数的％。
根据《湿陷性黄土地区建筑规范》（GB50025-2004）第条、第条规定，孔内填料的夯实质量，应及时抽样检查，其数量不应少于总孔数的2％，每台班不应少于1孔。
在全部孔深内，宜每1m取土
样测定干密度，检测点的位置应在距孔心2/3孔半径处。
孔内填料的夯实质量，也可通过现场试验测定。
对重要或大型工程，还应在处理深度内，分层取样测定挤密土及孔内填料的湿陷性及压缩性。
⑵、具体方案
根据《建筑地基处理技术规范》（JGJ79-2002）第14.4.1条，按照不少于桩总数的1～％的数量，在场地内均布检测点（取土探井），检测点孔径可取600mm，检测点深度宜大于处理深度1m，每个检测点均按照竖向1m的间距采取Ⅰ级原状土样，用以测定各层土的湿陷性、压缩性、干密度及其他相应的物理力学性质指标。
如果勘察报告中未提供本工程场地的最大干密度、最优含水量等参数，根据《湿陷性黄土地区建筑规范》（GB50025-2004）第6.4.2条，为测定3个孔之间土的最小挤密系数、平均挤密系数等参数，建议对场地各层土体采取土样做击实试验。
根据《湿陷性黄土地区建筑规范》(GB50025－2004)第6.4.2条，成孔后3个孔之间的平均挤密系数不宜小于，最小挤密系数不宜小于。
检测点（取土探井）施工完成后，应对其进行分层压实回填。
填料可采用2:8或3:7灰土，其压实系数不宜小于。
