血压计

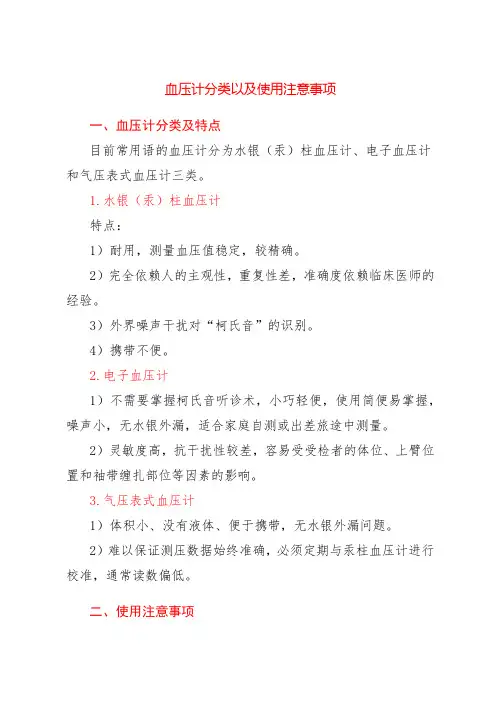

血压计分类以及使用注意事项
血压计分类以及使用注意事项一、血压计分类及特点目前常用语的血压计分为水银（汞）柱血压计、电子血压计和气压表式血压计三类。
1.水银（汞）柱血压计特点：1）耐用，测量血压值稳定，较精确。
2）完全依赖人的主观性，重复性差，准确度依赖临床医师的经验。
3）外界噪声干扰对“柯氏音”的识别。
4）携带不便。
2.电子血压计1）不需要掌握柯氏音听诊术，小巧轻便，使用简便易掌握，噪声小，无水银外漏，适合家庭自测或出差旅途中测量。
2）灵敏度高，抗干扰性较差，容易受受检者的体位、上臂位置和袖带缠扎部位等因素的影响。
3.气压表式血压计1）体积小、没有液体、便于携带，无水银外漏问题。
2）难以保证测压数据始终准确，必须定期与汞柱血压计进行校准，通常读数偏低。
二、使用注意事项（一）正确做法1.测量前预先去洗手间。
2.测量时需保持正确测量姿势，并在温度适宜的房间内测量血压。
3. 测量前请至少休息15分钟以上，连续测量时，请至少间隔2分钟以上。
4. 在进食、饮酒、抽烟、运动和淋浴后，至少等30分钟才开始测量。
（二）注意事项1.依测量结果作出自我诊断及治疗有风险，应遵从医生指导。
2.在普通心律失常（比如说房性期前收缩、室性期前收缩及心房颤动等）的情况下测量会造成误差。
3.患有严重的血液循环障碍、血液疾病的患者，请在医生的指导下使用。
4.请勿对袖带过度加压，会造成手臂淤血或麻痹。
5.测量时因手臂受到挤压，可能会导致急性内出血。
6.请勿在血压计附近使用移动电话或其他发射电磁场的装置。
7.请勿对血压计的本体或袖带自行拆卸和改造。
02-血压计
血压计家用医疗器械—血压计1.什么是血压计？2.血压计的分类？3.如何测量血压？1.水银（汞）血压计（1）基本原理与构成:血压是推动血液在血管内流动的动力，常用毫米汞柱（mmHg）作为血压的计量单位。
临床上，通常都使用水银血压计加听诊器来间接测量动脉血压，这种方法目前在国际上仍然是经典而常用的方法，也称为柯氏音法。
测血压时，先把扎在被测者臂上的臂带打入足够的空气，直到臂动脉在空气压强下压扁，放入臂带下的听诊器听不到声音后，打开气球阀门放气，臂带内的压强逐渐减小，这时听诊器中可以听到血液的流动撞击声。
当第一声出现时血压计上所示的高度即为收缩压（高压），臂带内的空气继续放出，听诊器内的声音也随之减弱，当由洪亮的“咚咚”声变为模糊或混声时，水银柱所示的高度就是舒张压（低压）•水银血压计刻度尺水银槽打气臂带打气球刻度玻璃管基本质量要求：血压计示值的允许误差为±0.5kPa（±3.75 mmHg），血压计应有良好的气密性，且不应漏水银。
（3）选购和使用注意事项（专业常识）①要选水银柱上升灵活、无断开，不泄漏水银的血压计。
②使用时打气不要过猛，搬动水银血压计应竖直（即水银槽在下面），用后及时将血压计往右倾斜45°，然后关闭水银阀。
否则水银很可能溢出，造成污染。
2.电子血压计（1）基本原理与构成电子血压计，是在水银血压计的基础上引入微电脑技术进行自动血压测量显示的一种电子式血压测量仪。
现在市场上销售的各类自动电子血压计多由微电脑数字压力表和臂带所组成，而半自动电子血压计还要增加一加压球。
无论自动还是半自动电子血压计，均先以传感器将脉搏转换成电信号，再经电脑处理后显示为血压值，替代传统的水银式血压计加听诊器法。
（2）电子血压计的优点:结构轻巧，易于携带、使用，便于自我测量。
目前医师测血压使用的都是传统的水银血压计。
若将电子血压计与临床上医师测得的血压值相比可能会有一定的误差。
只要这种相对误差不太大（一般不要超过10mmHg）即可。
血压计标准

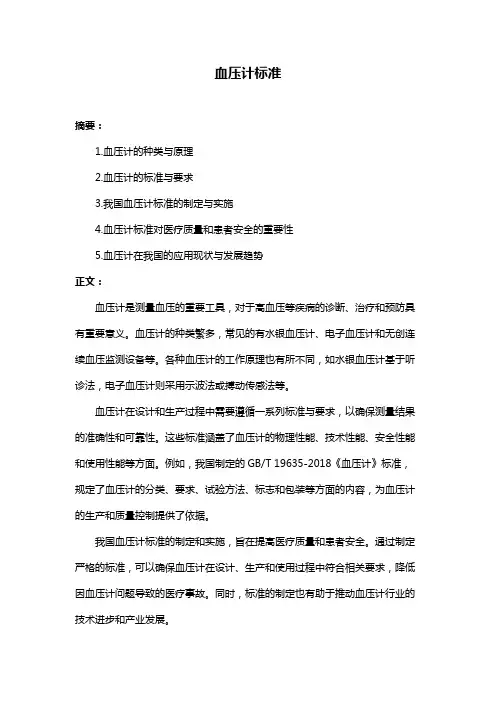

血压计标准
摘要：
1.血压计的种类与原理
2.血压计的标准与要求
3.我国血压计标准的制定与实施
4.血压计标准对医疗质量和患者安全的重要性
5.血压计在我国的应用现状与发展趋势
正文：
血压计是测量血压的重要工具，对于高血压等疾病的诊断、治疗和预防具有重要意义。
血压计的种类繁多，常见的有水银血压计、电子血压计和无创连续血压监测设备等。
各种血压计的工作原理也有所不同，如水银血压计基于听诊法，电子血压计则采用示波法或搏动传感法等。
血压计在设计和生产过程中需要遵循一系列标准与要求，以确保测量结果的准确性和可靠性。
这些标准涵盖了血压计的物理性能、技术性能、安全性能和使用性能等方面。
例如，我国制定的GB/T 19635-2018《血压计》标准，规定了血压计的分类、要求、试验方法、标志和包装等方面的内容，为血压计的生产和质量控制提供了依据。
我国血压计标准的制定和实施，旨在提高医疗质量和患者安全。
通过制定严格的标准，可以确保血压计在设计、生产和使用过程中符合相关要求，降低因血压计问题导致的医疗事故。
同时，标准的制定也有助于推动血压计行业的技术进步和产业发展。
目前，血压计在我国的应用已逐渐普及，各级医疗机构都在广泛使用血压计为患者提供测量服务。
随着科技的发展，血压计的种类和功能也在不断丰富，如远程血压监测、动态血压监测等。
这些新型血压计的应用将为提高我国高血压等疾病的防治水平发挥重要作用。
总之，血压计标准对于保障医疗质量和患者安全具有重要意义。

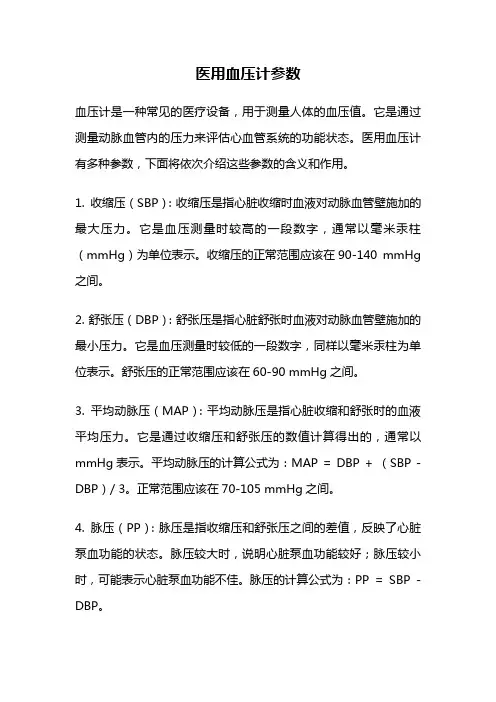

医用血压计参数
医用血压计参数血压计是一种常见的医疗设备，用于测量人体的血压值。
它是通过测量动脉血管内的压力来评估心血管系统的功能状态。
医用血压计有多种参数，下面将依次介绍这些参数的含义和作用。
1. 收缩压（SBP）：收缩压是指心脏收缩时血液对动脉血管壁施加的最大压力。
它是血压测量时较高的一段数字，通常以毫米汞柱（mmHg）为单位表示。
收缩压的正常范围应该在90-140 mmHg 之间。
2. 舒张压（DBP）：舒张压是指心脏舒张时血液对动脉血管壁施加的最小压力。
它是血压测量时较低的一段数字，同样以毫米汞柱为单位表示。
舒张压的正常范围应该在60-90 mmHg之间。
3. 平均动脉压（MAP）：平均动脉压是指心脏收缩和舒张时的血液平均压力。
它是通过收缩压和舒张压的数值计算得出的，通常以mmHg表示。
平均动脉压的计算公式为：MAP = DBP + （SBP - DBP）/ 3。
正常范围应该在70-105 mmHg之间。
4. 脉压（PP）：脉压是指收缩压和舒张压之间的差值，反映了心脏泵血功能的状态。
脉压较大时，说明心脏泵血功能较好；脉压较小时，可能表示心脏泵血功能不佳。
脉压的计算公式为：PP = SBP - DBP。
5. 心率（HR）：心率是指心脏每分钟跳动的次数。
心率和血压之间有一定的关联，心率增加会导致血压升高，心率降低会导致血压降低。
心率通常以每分钟跳动次数表示。
6. 脉搏压差（PPD）：脉搏压差是指每次心脏收缩时血压的变化。
通过检测脉搏波形的高峰和低谷，可以计算出脉搏压差。
脉搏压差的变化可以反映心脏的收缩功能和血管的弹性情况。
7. 脉搏波速（PWV）：脉搏波速是指血液在动脉中传播的速度。
脉搏波速可以通过测量两个不同部位的脉搏波形的时间差来计算。
脉搏波速的变化可以反映血管的硬化程度和动脉血管的弹性情况。
8. 脉搏波形（Pulse Waveform）：脉搏波形是指血液流经动脉时产生的一系列波动。
通过观察和分析脉搏波形的形态，可以了解心脏泵血功能和血管的弹性情况。
血压计操作规程
血压计操作规程一、引言血压计是一种用于测量人体血压的仪器，广泛应用于医疗机构、家庭以及健康管理等领域。
为了确保测量结果的准确性和操作的安全性，制定本操作规程，以指导使用者正确操作血压计。
二、适用范围本操作规程适用于各类血压计的操作，包括传统的水银血压计、电子血压计以及自动血压计等。
三、安全注意事项1. 在操作血压计之前，使用者应仔细阅读并理解血压计的使用说明书，确保了解其特点和使用方法。
2. 使用者应保持良好的卫生习惯，洗净双手，并确保测量环境的整洁和安静。
3. 若使用的是电子血压计或自动血压计，使用者应确保电池电量充足，并定期检查电池的使用寿命。
四、操作步骤1. 准备工作a. 使用者应坐于舒适、放松的位置，保持直立，双脚平放于地面上。
b. 使用者应松开紧身衣物，将袖口卷起，以便于测量。
c. 使用者应选择合适大小的袖带，将其绑在上臂上，袖带的位置应与心脏水平。
d. 若使用的是水银血压计，使用者应确保水银柱在刻度范围内，且无泄漏现象。
2. 开始测量a. 使用者应将血压计放置在平稳的桌面上，并确保其与电源或电线无干扰。
b. 使用者应正确连接袖带与血压计主机，确保连接牢固。
c. 若使用的是电子血压计或自动血压计，使用者应按下开关按钮，启动测量程序。
d. 若使用的是水银血压计，使用者应将听诊器放置于肘关节内侧，以便于听到心脏音。
3. 测量结果a. 若使用的是电子血压计或自动血压计，使用者应等待测量完成，结果将显示在屏幕上。
b. 若使用的是水银血压计，使用者应观察水银柱的高度，并记录收缩压和舒张压的数值。
五、测量结果的解读1. 收缩压（Systolic Pressure）：血液被心脏推出时，对动脉壁施加的最大压力。
2. 舒张压（Diastolic Pressure）：心脏舒张时，动脉壁上的最低压力。
3. 脉压差（Pulse Pressure）：收缩压与舒张压之差，反映了心脏的收缩功能。
4. 平均动脉压（Mean Arterial Pressure）：心脏收缩和舒张周期中的平均压力。
各种血压计的原理

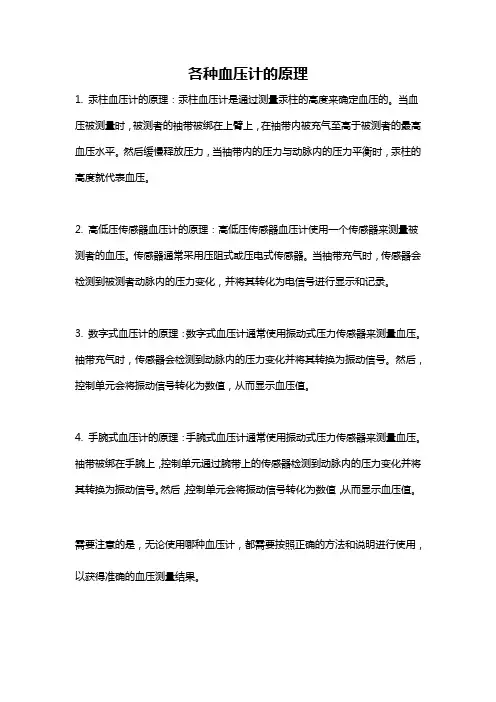

各种血压计的原理
1. 汞柱血压计的原理：汞柱血压计是通过测量汞柱的高度来确定血压的。
当血压被测量时，被测者的袖带被绑在上臂上，在袖带内被充气至高于被测者的最高血压水平。
然后缓慢释放压力，当袖带内的压力与动脉内的压力平衡时，汞柱的高度就代表血压。
2. 高低压传感器血压计的原理：高低压传感器血压计使用一个传感器来测量被测者的血压。
传感器通常采用压阻式或压电式传感器。
当袖带充气时，传感器会检测到被测者动脉内的压力变化，并将其转化为电信号进行显示和记录。
3. 数字式血压计的原理：数字式血压计通常使用振动式压力传感器来测量血压。
袖带充气时，传感器会检测到动脉内的压力变化并将其转换为振动信号。
然后，控制单元会将振动信号转化为数值，从而显示血压值。
4. 手腕式血压计的原理：手腕式血压计通常使用振动式压力传感器来测量血压。
袖带被绑在手腕上，控制单元通过腕带上的传感器检测到动脉内的压力变化并将其转换为振动信号。
然后，控制单元会将振动信号转化为数值，从而显示血压值。
需要注意的是，无论使用哪种血压计，都需要按照正确的方法和说明进行使用，以获得准确的血压测量结果。
血压计工作原理详解
血压计工作原理详解血压计工作原理1. 什么是血压计？血压计是一种常见的医疗设备，用于测量人体血液在血管壁上施加的压力，即血压。
它通常由一个袖带、一个压力计和一个显示屏组成。
2. 血压计的分类血压计可以分为两类：汞柱式血压计和电子血压计。
3. 汞柱式血压计汞柱式血压计是一种传统的血压测量仪器。
它通过一个与袖带相连的管道，使袖带内的气压逐渐上升或下降，同时通过一根管道连接的注射器原理，会上升至汞的柱状容器中，最后通过观察汞柱的高度，可以确定血压的值。
汞柱式血压计的优点•准确性高：汞柱式血压计在准确性方面表现出色，是当今公认的最可靠的测量血压的仪器之一。
•易于使用：只需要将袖带绑在被测者的上臂上，然后通过调节手柄来控制气压，即可得到血压值。
汞柱式血压计的缺点•容易破损：汞柱式血压计中的汞柱是一种易碎的物质，一旦破损，会对环境和人体健康造成严重污染。
•操作不方便：汞柱式血压计需要使用者对气压的调节有一定的经验和技巧，因此使用起来较为复杂。
4. 电子血压计电子血压计是一种现代化的血压测量仪器。
它采用了先进的传感技术和数字显示屏，能够直接显示血压值，操作简单方便。
电子血压计的工作原理•压力传感器：电子血压计内部包含一个压力传感器，它可以感知到袖带上施加的压力。
•充气泵：通过一个电动充气泵，电子血压计会将气压逐渐增加到一定程度，以便测量血压。
•气压释放：当充气到一定程度后，电子血压计会自动释放气压，记录压力传感器所测得的数据。
•结果显示：通过数字显示屏，电子血压计会将测量结果直接显示出来。
电子血压计的优点•精确度高：电子血压计精确度较高，尤其在家庭使用方便和测量速度较快。
•操作简单：只需要将袖带绑在被测者的上臂上，按一下按钮即可完成血压测量，无需调节气压。
电子血压计的缺点•电池依赖：电子血压计使用电池作为能源，因此需要定期更换电池。
•价格较高：与汞柱式血压计相比，电子血压计的价格较高。
5. 总结无论是汞柱式血压计还是电子血压计，它们都在不同程度上满足人们测量血压的需求。
血压计的种类和原理
血压计的种类和原理
血压计是用来测量血压的仪器，常见的血压计有以下几种：
1. 汞柱式血压计：这是最传统的血压计，通过汞柱的高度来测量血压。
汞柱式血压计操作简单，但需要专业人员进行操作，且汞柱容易破裂，存在安全隐患。
2. 电子血压计：电子血压计是利用电子压力传感器来测量血压的仪器。
它具有操作简单、携带方便、测量准确等优点，是目前使用最广泛的血压计之一。
3. 手指式血压计：手指式血压计是通过测量手指的脉搏和血压来计算出血压值的仪器。
它操作简单、携带方便，但测量结果容易受到手指温度、手指位置等因素的影响。
4. 上臂式血压计：上臂式血压计是将袖带绑在上臂上来测量血压的仪器。
它具有测量准确、操作简单等优点，但需要专业人员进行操作。
血压计的原理是通过测量血液对血管壁的压力来计算出血压值。
当心脏收缩时，血液会对血管壁产生压力，这个压力就是收缩压；当心脏舒张时，血液对血管壁的压力会降低，这个压力就是舒张压。
血压计通过测量袖带内的压力变化来计算出血压值。
需要注意的是，不同类型的血压计测量结果可能会有所不同，因此在使用血压计时应该按照说明书进行操作，并定期进行校准，以确
保测量结果的准确性。
同时，如果血压异常，应该及时就医并听从医生的建议。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
医学电子仪器原理与设计课程设计报告设计名称：便携式电子血压计设计2011-6-1第一部分功能设计1.1 电子血压计的设计目的当今社会人们迫切希望一套成形的人体生理参数测量系统。
血压是人体的重要生理参数，是人们了解人体生理状况的重要指标。
测量血压的仪器称为血压计，血压计分为水银血压计、弹簧表式血压计、电子血压计三种。
其中电子血压计是一种医用范围十分广泛的医疗设备，它外观轻巧、携带方便、操作简单、显示清晰，对提高人们的生活质量发挥了重要的作用。
我们想通过此设计来达到以下目的：1.通过设计加深对单片机的认识、了解及掌握，掌握模数转换部分、中断部分以及数码显示部分的应用，能够达到软硬件相结合的程度。
2.加深对硬件电路的了解以及掌握，学会根据系统要求设计电路，学会动手焊接电路。
3.复习相关知识，加深对以往学过的知识点的理解程度（特别是软件编程的能力）。
4.锻炼自己发现问题、分析问题、解决问题的能力，培养团队意识，锻炼分工合作以及协调能力。
1．2电子血压计的主要功能我们的血压计基于示波法原理，根据课程实验所发传感器US9116-006N实现较准确的压力传感，使用8位单片机ATmege16对信号进行处理，将收缩压和舒张压的值在LED上显示出来。
第二部分系统设计2.1设计摘要血压是人体重要的生理参数，准确的测量血压对人体的健康起着十分重要的作用。
我们的血压计基于示波法原理，选用传感器US9116-006N实现压力传感，使用8位单片机ATmege16对信号进行处理，将收缩压和舒张压的值在LED上显示出来。
整套仪器具有易于携带、测量方便的特点。
2.2血压测量原理临床上血压测量技术一般分为直接法和间接法。
前者的优点是测量值准确，并能连续监测，但它必须将导管置入血管内，是一种有创的测量方法；后者是利用脉管内压力与血液阻断开通时刻所表现的血流变化间的关系，从体表测出相应的压力值。
间接测量又分为听诊法和示波法。
我们采用的是示波法。
示波法的测量原理，与柯氏法类似，采用充气袖套来阻断上臂动脉血流。
由于心搏的血液动力学作用，在气袖压力上将重叠与心搏同步的压力波动，即脉搏波。
当袖套压力远高于收缩压时，脉搏波消失。
随着袖套压力下降，脉搏开始出现。
当袖套压力从高于收缩压降到缩压时，脉搏波会突然增大。
到平均压时振幅达到最大值。
然后又随袖套压力下降而衰减，当小于舒张压后，动脉管壁的舒张期已充分扩张，管壁刚性增强，而波幅维持比较小的水平。
示波法血压测量就是根脉搏波振幅与气袖压力之间的关系来估计血压的。
与脉搏波最大值对应的是平均压，收缩压和舒张压分别对应脉搏波最大振幅的比例来确定。
提取的脉搏波信号如下图，图1图22.3系统原理框图我们设计的电子血压计主要由压力传感器US9116-006N，四运放LM324，滤波器，袖带，单片机ATmega16和LED显示器构成的。
这个设计的核心部分是专用压力传感器US9116-006N，信号处理芯片ATmega16.前者将袖带内的压力信号转换成电压信号，后者控制整个电路的工作，利用单片机最小系统中的AD转换器对采样信号进行处理，把最终的结果通过LED显示出来。
系统设计框图如下：图3 整体设计2.4方案论证2.4.1单片机选择采用AVRmage16作为控制中心，mage16具有丰富的资源：RAM ，ROM 空间大、指令周期短、运算速度快、低功耗、低电压、可编程音频处理，易于编写和调试等优点。
2.4.2集成运放芯片的选择LM358 LM358 内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。
它的使用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运算放大器的场合。
引脚图如图4：图4 图5压力传感器袖带放大部分隔直ATmega16固定放气阀LED 显示低通滤波电路放大电路但是，我们所设计的放大电路要用到三个运放。
考虑到芯片数量越多，出现的问题越多，我们没有选用此芯片。
LM324 LM324是一个含有4个运算放大器的集成芯片，每一个放大器都是差动输入。
工作时，最低电压是3V,最高可达32V，因为它的电压范围比较宽，可以较好的与其他外接电路的电压进行匹配。
引脚图如图5。
我们最后根据我们的需要，选择了此芯片。
2.4.3传感器的选择压力传感器US 9116-006N它是细微加工硅材料而成的传感器，是六脚双列直插式封装的传感器。
它是一种比较理想的元件，不需要补偿，而且具有低滞后性、高可靠性和稳定性。
把感应到的压力信号转换为相应的电压信号，并且是线性对应的。
US 9116-006N的主要参数指标为：300mmHg的压力感受范围；零漂是+20mv；输出电压范围是100+30mv;供电电压为5VDC；环境温度范围为-20℃~+100℃它的外观及引脚图如下：图6传感器外观图7传感器电路原理（由于网上找不到所用的传感器类型，故用BP300代替）2.4.4提供传感器偏置的恒流源如下图，运放LM324同相端为可设定的直流偏置电压，其反相端和输出端提供压力传感器恒流偏置的回路。
回路电流大小可以用R1、R2和R3来调节。
图8 恒流源供电2.4.5一级放大电路设计方案一：我们需要提取的信号非常微弱，而传感器和电路中的器件又常会产生噪声，为了提高模拟输入信号的信噪比，增大所需要的信号，可以用放大滤波电路放大输入信号并衰减噪声，提取出某些特定频段的信号。
首先，我们自己根据模电书上的知识，设计了一个放大滤波电路：图9电路的有关参数如下：A u =1+R2/R1.R 2≈100R1;R 4=30R3;C=0.5uf经过实际实验，我们发现此电路对我们的信号几乎没有作用，我们放弃了此电路。
方案二：在我们的测量系统中，被测物理量通过传感器转换为电信号，传感器所获得的信号常为差模小信号，并含有较大共模部分，其数值远远大于差模信号。
因此要求放大电路具有较强的抑制共模信号的能力。
我们采用了仪表放大器中的放大电路，即一个三运放放大电路，电路图如下:差分放大单端输出图10 三运放放大电路差分放大后其输出电压为：Vout=-R6/R5 （V+ - V-）这种电路的优点在于：a,高共模抑制比；b,三运放结构；c,双端差分输入，单端输出；经过实验的调试，得到了我们预想的放大倍数。
2.4.6滤波电路的设计从传感器输出地信号实际是袖内压力信号与脉搏波信号的叠加。
实际上，我们需要对这两种信号进行分离。
而且，还要除去信号中的杂波。
因此，需要滤波。
因为脉搏的的频率较低，大约在0.1—30Hz左右，因此了我们制定了四种方案并分别进行了测试，最终选择了方案D。
方案A：采用无源一阶低通滤波器。
电路图如下：图10 一阶低通滤波电路=1\2πRC参数设置:f电路特点在于电路设计简单，易于实现，但是阻带衰减太慢选择性差.方案B：采用压控电压源二阶带通滤波器。
电路图如下：电路的参数如下：A uf =1+R f\R e C1=C2 R1=R2=R R f\R=1我们首次应用该方案，基于其可以将低于0.1Hz和高于30Hz频率波滤掉，进而得到我们想要的波频范围，但是得出的结果并不理想，由于下限频率很低，设置为0.4Hz，上限频率经计算可得到为1Hz，通频带太窄，波形幅度很小几乎等同于直线，经过多次试验而不能得到理想的实验结果，我们只能放弃方案B。
方案C：有低通滤波器和高通滤波器级联组成的带通滤波器，电路图如下：无限增益低通滤波器无限增益高通滤波器电路特点：将低通滤波器和高通滤波器级联而成的带通滤波器通频带较压控电压源二阶带通滤波电路要为理想，但是焊接较为复杂，且需要两个运放。
方案D：无限增益多路反馈二阶低通滤波,电路如图11图11 无限增益多路反馈二阶低通滤波电路电路参数设置：A up=-R f\R1R1=R2=R R f=R3C1=0.47uf,C2=0.15uf在此二阶电路前，我们串联了一个容值为2uf电容使静压信号得以滤掉，保证u i输入为脉搏波信号。
计算得电路频率范围在10Hz以下，经过试验发现电路允许通过的频率与计算值相符，并且在示波器上显示的波形非常理想，符合所需要的幅值，故而选择本方案作为我们的滤波电路.2.4.7二级放大电路的设计由于脉搏信号很弱，经过一次放大后，还达不到我们的要求，因此，经过隔直和滤波后，我们还需要对脉搏信号再次放大。
由于脉搏信号只是一个低频率的交流信号，我们采用了下面一个放大倍数可调的放大电路，电路如下：其增益为：A=-R1/Rn图12 二级放大电路2.4.8 显示模块方案一：LCD显示 LCD是做显示器很好的选择，尤其是要显示字母等。
但价格比较贵。
方案二：LED显示 LED在整个学习与设计过程中是最常见的。
因为我们要显示的内容只是数字，所以选择价格比较便宜的LED。
其引脚连接如下图：2.4.9复位电路设计本设计使用外部复位，在键RESET的外部设置一个按键电路，目的是当按下复位按键后，低电平的持续时间（1.5uS）时，使得CPU复位。
具体过程是：按键没按下时，RESET为高电平，不产生复位效果；按键按下时，电容通过一个闭合回路迅速放电，使得RESET为低电平，由于按键按下和弹起的时间远大于1.5uS，因此可以达到外部复位的目的。
2.4.10单片机部分引脚电路设计PA0：3V稳压管的作用是将外界干扰信号中高于3V的信号稳压在3V，避免损坏引脚或内部电路；0.01uF电容的作用是滤掉高频干扰。
本设计采用的是内部参考电压（2.56V），故AREF脚接上一个0.1uF的电容，这样可以提高电源稳定性。
AVCC通过一个低通滤波器和电源VCC连接，AGND与电压信号地连接。
2.4.11晶振触发电路2.5完整电路原理图本仪器中 AVR 单片机(ATMega16)的作用主要是AD 转换，并将采样结果进行处理，最后输出显示数据。
其中电机驱动我们直接手动操作袖套充气，完整图如下图：AVR单片机外围电路2.6软件设计软件方面，主要利用AVR单片机ATmega16的AD转换功能，实现边采集数据边储存有用数据，最后利用算法实现信号处理。
PA0和PA1口作为模拟信号的输入端，负责接收静压信号和脉搏信号。
在外界袖带气压逐渐下降的过程中，间歇循环对PA0（静压信号转换通道）和PA1（脉搏波信号通道）进行AD转换，把模拟信号转换为数字信号。
在AD转换完成中断中，对脉搏波AD转换的结果进行判断，若此时所采集的值为脉搏信号的极大值，则存到所定义的结果体数组变量中；同时把所对应的静压信号转换结果存储到结构体数组中。
由于Mega16不能同时对两路信号进行AD转换，两路信号不可能完全对应,这里是出现误差的主要原因。
我们采用的AD转换触发信号是T/C0的比较匹配中断，由于脉搏信号的频率大约为1HZ，最高频率f1约为3HZ,采样频率为f1的4～10倍，所以我们采用的采样频率f2为20HZ，f2*13=260HZ,小于50KHZ,所以我们采用62.5KHZ（我们芯片的时钟频率为1MHZ，大于且最接近50KHZ的分频系数为16分频，此时的ADC采样时钟频率为62.５KHZ）的ADC采样时钟频率。
