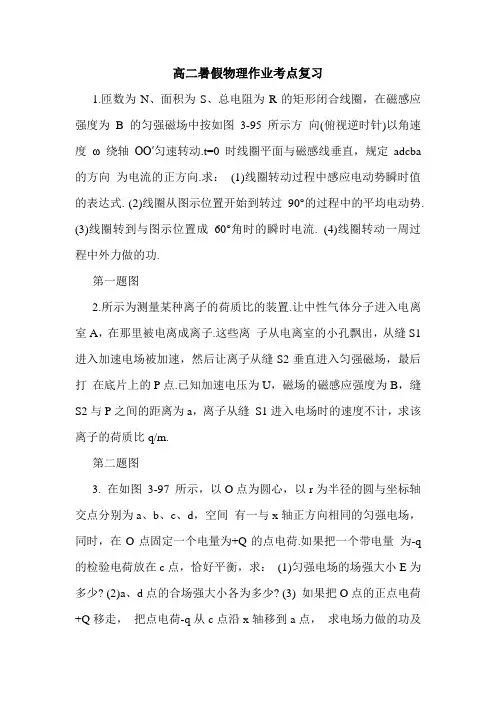

高二暑假物理作业考点复习1.匝数为N、面积为S、总电阻为R的矩形闭合线圈，在磁感应强度为B的匀强磁场中按如图3-95 所示方向(俯视逆时针)以角速度ω 绕轴OO′匀速转动.t=0 时线圈平面与磁感线垂直，规定adcba 的方向为电流的正方向.求：(1)线圈转动过程中感应电动势瞬时值的表达式. (2)线圈从图示位置开始到转过90°的过程中的平均电动势.(3)线圈转到与图示位置成60°角时的瞬时电流. (4)线圈转动一周过程中外力做的功.第一题图2.所示为测量某种离子的荷质比的装置.让中性气体分子进入电离室A，在那里被电离成离子.这些离子从电离室的小孔飘出，从缝S1进入加速电场被加速，然后让离子从缝S2垂直进入匀强磁场，最后打在底片上的P点.已知加速电压为U，磁场的磁感应强度为B，缝S2与P之间的距离为a，离子从缝S1进入电场时的速度不计，求该离子的荷质比q/m.第二题图3. 在如图3-97 所示，以O点为圆心，以r为半径的圆与坐标轴交点分别为a、b、c、d，空间有一与x轴正方向相同的匀强电场，同时，在O点固定一个电量为+Q的点电荷.如果把一个带电量为-q 的检验电荷放在c点，恰好平衡，求：(1)匀强电场的场强大小E为多少? (2)a、d点的合场强大小各为多少? (3) 如果把O点的正点电荷+Q移走，把点电荷-q从c点沿x轴移到a点，求电场力做的功及点c、a两点间的电势差.第三题图4. 如图3-105 所示，在倾角为θ 的光滑斜面上，存在着两个磁感应强度大小均为B的匀强磁场，区域Ⅰ磁场方向垂直斜面向下，区域Ⅱ磁场方向垂直斜面向上，磁场宽度均为L，一个质量为m、电阻为R、边长也为L的正方形线框，由静止开始下滑，沿斜面滑行一段距离后ab边刚越过ee′ 进入磁场区域Ⅰ时，恰好做匀速直线运动，若当ab边到达gg′与ff′的中间位置时，线框又恰好做匀速直线运动，求：(1)当ab边刚越过ee′进入磁场区域Ⅰ时做匀速直线运动的速度v; (2)当ab边刚越过ff′进入磁场区域Ⅱ时，线框的加速度a; (3)线框从ab边开始进入磁场Ⅰ至ab边到达gg′与ff′的中间位置的过程产生的热量Q.第四题图5. 如图3-108 甲所示，x轴上方为一垂直于平面xOy向里的匀强磁场，磁感应强度为B，x轴下方为方向平行于x轴，但大小一定(假设为E0) 、方向作周期性变化的电场.在坐标为(R，R)的A点和第四象限中某点各放置一个质量为m。
山东省高二物理暑假作业和答案.doc

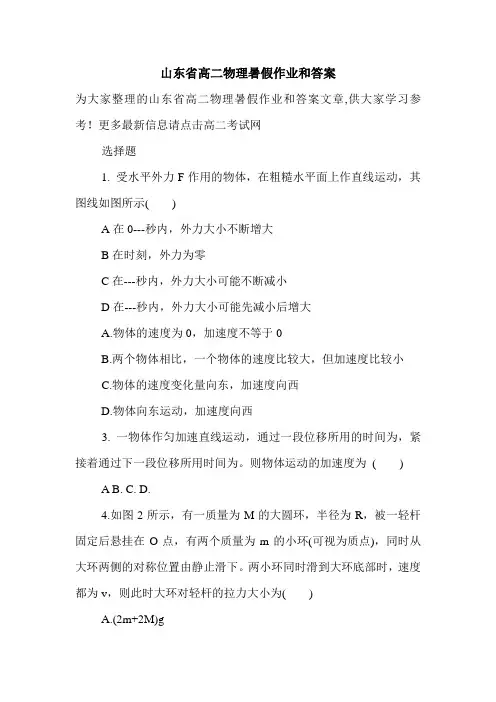

山东省高二物理暑假作业和答案为大家整理的山东省高二物理暑假作业和答案文章,供大家学习参考！更多最新信息请点击高二考试网选择题1. 受水平外力F作用的物体，在粗糙水平面上作直线运动，其图线如图所示( )A在0---秒内，外力大小不断增大B在时刻，外力为零C在---秒内，外力大小可能不断减小D在---秒内，外力大小可能先减小后增大A.物体的速度为0，加速度不等于0B.两个物体相比，一个物体的速度比较大，但加速度比较小C.物体的速度变化量向东，加速度向西D.物体向东运动，加速度向西3. 一物体作匀加速直线运动，通过一段位移所用的时间为，紧接着通过下一段位移所用时间为。
则物体运动的加速度为( )A B. C. D.4.如图2所示，有一质量为M的大圆环，半径为R，被一轻杆固定后悬挂在O点，有两个质量为m的小环(可视为质点)，同时从大环两侧的对称位置由静止滑下。
两小环同时滑到大环底部时，速度都为v，则此时大环对轻杆的拉力大小为( )A.(2m+2M)gB.Mg-2mv2/RC.2m(g+v2/R)+MgD.2m(v2/R-g)+MgA. 物体A以2m/s的速度向西运动, 物体B以2m/s的速度向东运动，它们的速度相同B.从地面上方某一高度处分别竖直向上和竖直向下抛出一个小球，虽然它们落地的时间不同，但它们从抛出到落地的位移相同C.教材上说“一个人从北京去重庆，可以选择不同的交通方式.…他总是从北京到达了西南方向直线距离约1300km的重庆，即位置的变动是相同的”，说明在研究从北京到重庆的位移时，“北京”和“重庆”可以看成一个“点”，两个都市的大小不考虑D.某同学向东直线运动了20m，又向东运动了10m，他全程的位移是30m，说明位移是标量6.下列各种运动中，属于匀变速运动的有( )A.匀速直线运动B.匀速圆周运动C.平抛运动D.竖直上抛运动A.质点始终向同一方向运动B.质点在第2s末的运动方向发生变化C.4s内一直做匀加速直线运动D.4s内一直做匀减速直线运动8.如图所示，放在水平地面上的物体M上叠放着物体m，m和M间有一处于压缩状态的轻质弹簧，整个装置处于静止状态.下面关于M、m受力分析正确的是( )A.m受到向水平右的摩擦力B.M受到m对它有水平向左的摩擦力C.地面对M有水平向右的摩擦力D.地面对M没有摩擦力.在粗糙水平地面上放一个三角形木块B，物体A受到沿斜面向上的拉力F作用后，能够沿斜面匀速上滑，如图所示.在此过程中，三角形木块始终保持不动.下列结论中正确的是：( )A.地面对B有方向向左的摩擦力作用B.地面对B有方向向右的摩擦力作用C.地面对B的支持力大小等于A和B的重力之和D.地面对B的支持力大小小于A和B的重力之和10.一同学在用打点计时器测定匀变速直线运动加速度实验中，某次实验记录的纸带如图所示.在纸带上选取2、3、4、5、6五个计数点(相邻两个计数点间的时间间隔为0.1s).其中2、3与5、6之间的距离如图所示(单位：cm).由图中数据可得：物体的加速度为__ __m/s2，第4个计数点与第3个计数点间的距离约为_____cm(小数点后保留两位).11.在研究物体做匀变速直线运动的实验中，根据实验数据算出了物体在各个不同时刻的瞬时速度如下表：t/s00.10.20.30.4 v/(cm?s-1)16.5021.4026.3031.3536.30 请根据表中数据：(1)在坐标纸上画出物体运动的v-t图象;(2)由图象得物体的加速度是cm/s2;(3)由图象得物体在第0.25s时的瞬时速度是cm/s.三、计算题12 . 夹角为60°的V型槽固定在水平地面上，槽内放一根重500N的金属圆柱体，用F=200N沿圆柱体轴线方向的拉力拉圆柱体，可使它沿槽匀速滑动，如图所示.求圆柱体和V型槽间的滑动摩擦因数μ.1.女排比赛时，某运动员进行了一次跳发球，若击球点恰在发球处底线上方3.04m高处，击球后排球以25.0m/s的速度水平飞出，球初速方向与底线垂直，排球场的有关尺寸数据见图8所示，试计算说明：(1)此球能否过网?(2)是落在对方界内，还是界外?(g=10m/s2)一、选择题1.CD2.ABD3.A4.C5.BC6.CD7.B8.ABD9.AD二、实验题10.0.74;4.3611.(1)如图(2)49.5(48.0~50.0均正确)(3)29.0(28.0~29.8均正确三、计算题12.解：因为圆柱体匀速滑动，所以拉力F=摩擦力Ff，即Ff =200N 又因为圆柱体两面均与槽接触，所以每一面所受摩擦力Ff ′=200/2=100N圆柱体两面均与槽接触，对于其中每一个接触面，圆柱体对他的压力FN=500×cos60°=250N所以动摩擦因数μ= Ff ′/FN=100/250=0.41解(1)当球下落到与球网上沿等高时的水平位移为s，则3.04-2.24=gt2/2,s=v0t=10m>9m，球过网。
高二物理简答题练习试题集

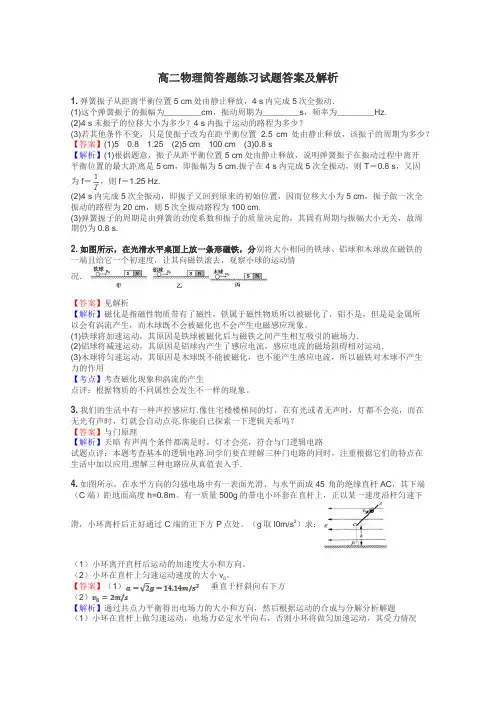

高二物理简答题练习试题答案及解析1.弹簧振子从距离平衡位置5 cm处由静止释放，4 s内完成5次全振动．(1)这个弹簧振子的振幅为________cm，振动周期为________s，频率为________Hz.(2)4 s末振子的位移大小为多少？4 s内振子运动的路程为多少？(3)若其他条件不变，只是使振子改为在距平衡位置2.5 cm处由静止释放，该振子的周期为多少？【答案】(1)50.8 1.25(2)5 cm100 cm(3)0.8 s【解析】(1)根据题意，振子从距平衡位置5 cm处由静止释放，说明弹簧振子在振动过程中离开平衡位置的最大距离是5 cm，即振幅为5 cm.振子在4 s内完成5次全振动，则T＝0.8 s，又因为f＝，则f＝1.25 Hz.(2)4 s内完成5次全振动，即振子又回到原来的初始位置，因而位移大小为5 cm，振子做一次全振动的路程为20 cm，则5次全振动路程为100 cm.(3)弹簧振子的周期是由弹簧的劲度系数和振子的质量决定的，其固有周期与振幅大小无关，故周期仍为0.8 s.2.如图所示，在光滑水平桌面上放一条形磁铁，分别将大小相同的铁球、铝球和木球放在磁铁的一端且给它一个初速度，让其向磁铁滚去，观察小球的运动情况．【答案】见解析【解析】磁化是指磁性物质带有了磁性，铁属于磁性物质所以被磁化了，铝不是，但是是金属所以会有涡流产生，而木球既不会被磁化也不会产生电磁感应现象。
(1)铁球将加速运动，其原因是铁球被磁化后与磁铁之间产生相互吸引的磁场力．(2)铝球将减速运动，其原因是铝球内产生了感应电流，感应电流的磁场阻碍相对运动．(3)木球将匀速运动，其原因是木球既不能被磁化，也不能产生感应电流，所以磁铁对木球不产生力的作用【考点】考查磁化现象和涡流的产生点评：根据物质的不同属性会发生不一样的现象。
3.我们的生活中有一种声控感应灯.像住宅楼楼梯间的灯，在有光或者无声时，灯都不会亮，而在无光有声时，灯就会自动点亮.你能自己探索一下逻辑关系吗？【答案】与门原理【解析】天暗有声两个条件都满足时，灯才会亮，符合与门逻辑电路试题点评：本题考查基本的逻辑电路.同学们要在理解三种门电路的同时，注重根据它们的特点在生活中加以应用.理解三种电路应从真值表入手.4.如图所示，在水平方向的匀强电场中有一表面光滑、与水平面成45°角的绝缘直杆AC，其下端（C端）距地面高度h=0.8m。
高二物理暑假作业
高二物理暑假作业一、单项选择题13．在下列几种电流的波形图中，不能．．表示交变电流的是ABCD14．如右图所示，在匀强磁场B 中放一电阻不计的平行金属导轨，导轨跟固定的大矩形导体环M 相连接，导轨上放一根金属导体棒ab 并与导轨紧密接触，磁感应线垂直于导轨所在平面．若导体棒匀速地向右做切割磁感线的运动，则在此过程中M 所包围的固定闭合小矩形导体环N 中电流表内A ．有自下而上的恒定电流B ．有自上而下的恒定电流C ．电流方向周期性变化D ．没有感应电流15．如图所示，一小车静止在光滑水平面上，质量不等的甲，乙两人分别站在左右两侧，整个系统原来静止，则当两人同时相向走动时 A ．要使小车静止不动，甲，乙速率相等 B ．要使小车向左运动，甲的速率必须比乙的大 C ．要使小车向左运动，甲的动量必须比乙的大 D ．要使小车向左运动，甲的动量必须比乙的小16．一矩形线圈位于一个方向垂直线圈平面向里的磁场中，如图a 所示，磁感应强度B 随t 的变化规律如图b 所示．以I 表示线圈中的感应电流，以图a 线圈上箭头所示方向的电流为正，则以下的i -t 图中正确的是ABCD17．下列说法正确的是A ．天然放射现象说明了原子核具有复杂结构B ．放射性物质的温度升高，其半衰期减小C ．核裂变与核聚变都伴有质量亏损D ．氢原子从n =4的能级跃迁到n =2的能级要吸收光子18．质量为M 、内壁间距为L 的箱子静止于光滑的水平面上，箱子中间有一质量为m 的小物块，小物块与箱子底板间的动摩擦因数为μ．初始时小物块停在箱子正中间，如图所示．现给小物块一水平向右的初速度v ，小物块与箱壁碰撞N 次后恰又回到箱子正中间，井与箱子保持相对静止．设碰撞都是弹性的，则整个过程中，系统损失的动能为 A ．212mv B ．2)(2v m M Mm+C ．12N mgL μD ．mgL N μ19．如右图所示，理想变压器副线圈通过输电线接两个相同的灯泡 L 1和L 2，输电线的等效电阻为R 。
新高二物理暑假作业(必修2含答案)
高二物理暑假作业（1）今日复习：平抛运动专题重点解读：平抛运动（1）特点:①具有水平方向的初速度;②只受重力作用，是加速度为重力加速度g的匀变速曲线运动.（2）运动规律:平抛运动可以分解为水平方向的匀速直线运动和竖直方向的自由落体运动.由两个分运动规律来处理针对训练：1．关于平抛物体的运动，下列说法中正确的是( )A．平抛运动不是匀变速运动B．平抛运动的水平位移只与水平速度有关C．平抛运动的飞行时间只取决于初始位置的高度D．平抛运动的速度和加速度方向不断变化2．如图1甲所示，在一个向右行驶的车厢内有一高h的货架，货架边缘有一小球。
当车突然加速行驶时，小球从货架边缘脱落，若小球下落过程中未与车厢后壁相碰，则以地面为参考系，小球下落时的运动轨迹应是图1乙中的 ( )图13．在同一平台上的O 点抛出的3个物体，做平抛运动的轨道如图2所示，则3个物体做平抛运动的初速度C B A v v v ,,的关系和3个物体平抛运动的时间C B A t t t ,,的关系分别是( )A 、AB c v v v >>B 、A B c v v v <<C 、A B C t t t >>D 、A B C t t t <<4．物体做平抛运动时，它的速度方向与水平方向的夹角α的正切tanα随时间t 变化的图像是图3中的( )5．甲、乙两球位于同一竖直直线上的不同位置，甲比乙高h ，如图4所示，将甲、乙两球分别以υ1、υ2的速度沿同一水平方向抛出，不计空气阻力，下列条件中有可能使乙球击中甲球的是( )A ．同时抛出，且υ1＜υ2B ．甲迟抛出，且υ1＞υ2C ．甲早抛出，且υ1＞υ2D ．甲早抛出，且υ1＜υ26．小球自高为H 的A 点由静止开始沿光滑曲面下滑，到曲面底处B 飞离曲面，B 处曲面的切线沿水平方向，B 的高度h ＝H ／2，如图5所示。
若其他条件不变，只改变h ，则小球的水平射程s 的变化情况为( ) A ．h 增大时，s 也增大 B ．h 增大时，s 减小 C ．h 减小时，s 也减小 D ．h 减小时，s 增大7．小球从5m 高处，向离小球4m 远的竖直墙以8m/s 的速度水平抛出，不计空气阻力，则：小球碰墙点离地面的高度为________；要使小球不碰到墙，小球的初速度最大为________。
高二物理简答题练习试题集

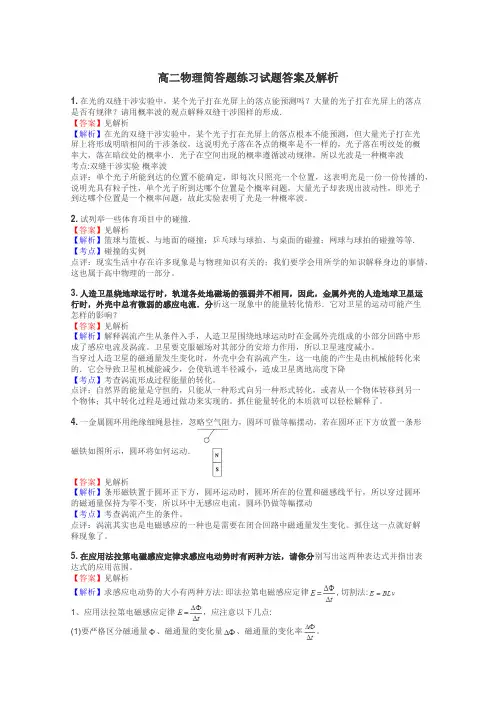

高二物理简答题练习试题答案及解析1.在光的双缝干涉实验中，某个光子打在光屏上的落点能预测吗？大量的光子打在光屏上的落点是否有规律？请用概率波的观点解释双缝干涉图样的形成．【答案】见解析【解析】在光的双缝干涉实验中，某个光子打在光屏上的落点根本不能预测，但大量光子打在光屏上将形成明暗相间的干涉条纹，这说明光子落在各点的概率是不一样的，光子落在明纹处的概率大，落在暗纹处的概率小．光子在空间出现的概率遵循波动规律，所以光波是一种概率波考点:双缝干涉实验概率波点评：单个光子所能到达的位置不能确定，即每次只照亮一个位置，这表明光是一份一份传播的，说明光具有粒子性，单个光子所到达哪个位置是个概率问题，大量光子却表现出波动性，即光子到达哪个位置是一个概率问题，故此实验表明了光是一种概率波。
2.试列举一些体育项目中的碰撞.【答案】见解析【解析】篮球与篮板、与地面的碰撞；乒乓球与球拍、与桌面的碰撞；网球与球拍的碰撞等等.【考点】碰撞的实例点评：现实生活中存在许多现象是与物理知识有关的；我们要学会用所学的知识解释身边的事情，这也属于高中物理的一部分。
3.人造卫星绕地球运行时，轨道各处地磁场的强弱并不相同，因此，金属外壳的人造地球卫星运行时，外壳中总有微弱的感应电流．分析这一现象中的能量转化情形．它对卫星的运动可能产生怎样的影响？【答案】见解析【解析】解释涡流产生从条件入手，人造卫星围绕地球运动时在金属外壳组成的小部分回路中形成了感应电流及涡流。
卫星要克服磁场对其部分的安培力作用，所以卫星速度减小。
当穿过人造卫星的磁通量发生变化时，外壳中会有涡流产生，这一电能的产生是由机械能转化来的．它会导致卫星机械能减少，会使轨道半径减小，造成卫星离地高度下降【考点】考查涡流形成过程能量的转化。
点评：自然界的能量是守恒的，只能从一种形式向另一种形式转化，或者从一个物体转移到另一个物体；其中转化过程是通过做功来实现的。
抓住能量转化的本质就可以轻松解释了。
高二物理简答题练习试题集
高二物理简答题练习试题答案及解析1.（10分）一根弹性绳沿x轴方向放置，左端在原点O，用手握住绳的左端使其沿y轴方向做周期为1s的简谐运动，于是在绳上形成一列简谐波，如图所示。
求：（1）若从波传到平衡位置在x =" 1" m处的M质点时开始计时，那么经过的时间等于多少时，平衡位置在x = 4．5 m处的N质点恰好第一次沿y轴正向通过平衡位置？在图中准确画出当时弹性绳上的波形。
（2）从绳的左端点开始做简谐运动起，当它通过的总路程为88 cm时，N质点振动通过的总路程是多少？【答案】（1）2.25s；波形图见解析；（2）16m；【解析】（1）由波的传播特性和波动图象知，波长=" 2" m波从x =" 1" m传至x =" 4.5" m处的N质点需要的时间t = （7/4） T此时x =" 4.5" m处的质点正向y轴负方向运动x =" 4.5" m处的N质点恰好第一次沿y轴正向通过平衡位置还需T/2，因此= （9/4）T ="2.25" s（1分）此时波形如图：（2）由图知，振幅A =" 8" cm质点在一个周期内通过的路程为4A =" 32" cmO质点通过88 cm的路程共经过的时间为（11/4） T （为（9/4） T从x =" 0" m传至x = 4．5 m处的N质点需要时间t1质点N运动的时间为（1/2）T所以质点N振动通过的总路程为2A =" 16" cm。
【考点】机械振动、机械波2.如图所示，在柏油马路和湖面上常常遇到耀眼的炫光，它使人的视觉疲劳．这些天然的炫光往往是光滑表面反射而来的镜式反射光和从表面反射的漫反射光重叠的结果，漫反射光是非偏振光，而镜式反射光一般是部分偏振光．由于它们是从水平面上反射的，光线的入射面是垂直的，所以反射光含有大量振动在水平方向的偏振光．要想消除这种炫光，只要将光线中的水平振动成分减弱些就可以了．同理，要想消除从竖直面反射来的炫光，如玻璃窗反射来的炫光，所用偏振轴应取水平方向．请回答下列两个问题：(1)某些特定环境下照相时，常在照相机镜头前装一片偏振滤光片使影像清晰，这是利用什么原理？(2)市场上有一种太阳镜，它的镜片是偏振片，为什么不用普通的带色玻璃片而用偏振片？安装镜片时它的透振方向应该沿什么方向？【答案】见解析【解析】(1)在某些特定环境下，如拍摄池水中的游动的鱼时，由于水面反射光的干扰，影像会不清楚，在镜头前装一片偏振片，清除反射光(反射光为偏振光)，影像就变得清晰．这是利用了光的偏振(2)这种太阳镜是为了消除柏油马路和湖面上反射的耀眼的炫光，因此应用偏振片而不是带色的普通玻璃片．该反射光为水平方向的偏振光，故应使镜片的透振方向竖直．3.如图所示是双缝干涉实验装置，屏上O点到双缝S1、S2的距离相等。
高二年级下册物理暑假作业及答案(Word版)
高二年级下册物理暑假作业及答案（2021最新版）作者：______编写日期：2021年__月__日【一】1．关于晶体和非晶体，下列说法中正确的是()A．晶体一定有天然的规则外形B．冰有固定的熔点，一定是晶体C．晶体的物理性质一定表现为各向异性D．水晶片和玻璃片都是透明的，故它们都是晶体2．关于液晶的以下说法正确的是()A．液晶态只是物质在一定温度范围内才具有的状态B．因为液晶在一定条件下发光，所以可以用来做显示屏C．液晶表现各向同性的性质D．笔记本电脑的彩色显示器，是因为在液晶中掺入了少量多*染料，液晶中电场强度不同时，它对不同色光的吸收强度不一样，所以显示出各种颜色3．使一些小水银滴迅速合成一个较大的水银滴时，水银的温度将()A．升高B．降低C．不变D．无法判断4．关于浸润与不浸润现象，下面的几种说法中正确的是()A．水是浸润液体B．水银是不浸润液体C．同一种液体对不同的固体，可能是浸润的，也可能是不浸润的D．只有浸润液体在细管中才会产生毛细现象5．下列情况晾出的湿衣服最不容易干的是()A．气温5℃，绝对湿度5.058×102PaB．气温10℃，绝对湿度6.754×102PaC．气温15℃，绝对湿度1.023×103PaD．气温20℃，绝对湿度2.320×103Pa6．下图中的四个图象是一定质量的气体，按不同的方法由状态a变到状态b，其中A图曲线是双曲线的一部分，则反映气体变化过程中从外界吸热的是()7．热力学第二定律使人们认识到自然界中进行的涉及热现象的宏观过程()A．都具有方向性B．只是部分具有方向性C．没有方向性D．无法确定8．若一气泡从湖底上升到湖面的过程中温度保持不变，则在此过程中关于气泡中的气体，下列说法正确的是()A．气体分子间的作用力增大B．气体分子的平均速率增大C．气体分子的平均动能减小D．气体组成的系统的熵增加9．如图所示，为一汽缸内封闭的一定质量的气体的p－V图线，当该系统从状态a沿过程a→c→b到达状态b时，有335J的热量传入系统，系统对外界做功126J．求：(1)若沿a→d→b过程，系统对外做功42J，则有多少热量传入系统？(2)若系统由状态b沿曲线过程返回状态a时，外界对系统做功84J，问系统是吸热还是放热？热量传递是多少？10．如图所示为火灾报警器的原理图，竖直放置的玻璃试管中装入水银，当温度升高时，水银柱上升，使电路导通，蜂鸣器发出响声，在27℃时，下端封闭的空气柱长为L1＝20cm，水银柱上表面与导线端点的距离为L2＝10cm，管内水银柱的重量为10N，横截面积为1cm2，大气压强p0＝1.0×105Pa，问：(1)当温度达到多少时报警器会报警？(2)如果温度从27℃升到报警温度的过程中，封闭空气柱从外界吸收的热量为20J，则空气柱的内能增加了多少？【答案】1．B2．D3．A4．C5．D6．D7．A8．D9．(1)251J(2)放热293J10．(1)177℃(2)18J【二】1．有关布朗运动的说法错误的是()A．布朗运动就是分子的无规则运动B．布朗运动反映了分子的无规则运动C．颗粒越小布朗运动越显著D．温度越高布朗运动越激烈2．如图是某一微粒的布朗运动路线图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高二物理暑假作业：简答题
为大家整理的高二物理暑假作业：简答题文章,供大家学习参考！更多最新信息请点击高二考试网
21.(8分)质量为m的均匀方形木块在平静的水面上处于平衡状态，用力F缓慢向下压木块使之向下移动距离d，然后松开手，不计水的粘滞作用，木块做简谐运动.
(1)当木块正好经过平衡位置向下运动时，某同学开始观察木块的振动过程，该同学发现经过0.5 s后木块第一次回到平衡位置.已知d=2 cm，取竖直向上为正方向，请在图甲中将该同学观察到的木块的振动过程用振动图象描述出来。
另一位同学在该同学观察3.5 s后开始计时，请在图乙中画出后一位同学观察的振动图象。
(请至少画出一个周期)
(2)如果由于该木块的振动，在水面形成机械波，3.5 s内传播了3.5 m，则该波的波长是多少?
22.(8分)如图所示，质量为M的木块放在光滑水平面上，现有一质量为m的子弹向右以速度v0射入木块中。
设子弹在木块中所受阻力不变，且子弹未射穿木块。
若子弹射入木块的深度为d，求：
(1)木块最终速度为多少?
(2)求子弹受到的阻力的大小和方向。
23.(9分)1996年清华大学和香港大学的学生合作研制了太阳能汽车，该车是以太阳能电池将所接受的太阳光能转化为电能而提供给电动机来驱动的。
已知车上太阳能电池接收太阳光能的板面面积为8
m2，正对太阳能产生120 V的电压，并对车上的电动机提供10 A的电流，电动机的直流电阻为4Ω，而太阳光照射到地面处时单位面积上的辐射功率为103W/m2.
(1)太阳光的能量实际上是由质子所参与的一系列反应所产生的，即在太阳内部持续不断地进行着热核反应，4个质子聚变为1个氦核( )，写出核反应方程;
(2)该车的太阳能电池转化太阳光能的效率η1是多少?
(3)若质子、氦核、正电子的静止质量分别为mp=1.6726×10-27kg、mα=6.6425×10-27kg、me=0.0009×10-27 kg，则m=1 kg的质子发生上述热核反应所释放的能量完全转化为驱动该车的输出机械功，能够维持该车行驶的时间是多少?
(4)已知太阳每秒释放的能量为3.8×1026J，则太阳每秒减少的质量为多少千克?若太阳质量减少万分之三，热核反应不能继续进行，计算太阳能存在多少年?(太阳的质量为2×1030kg，结果保留一位有效数字)。
