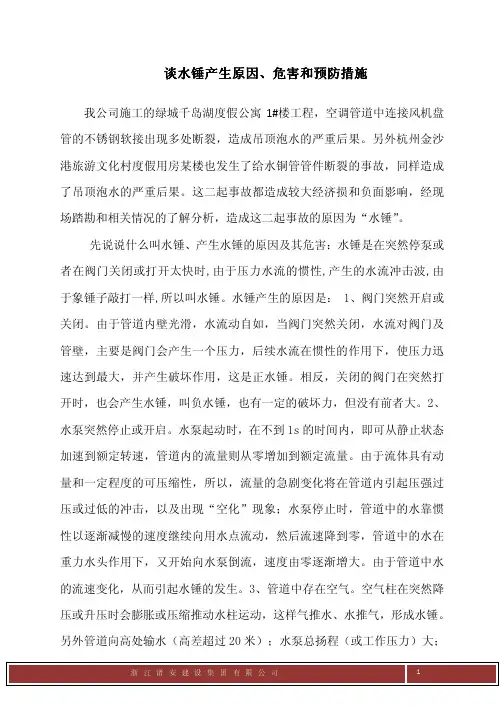

谈水锤产生原因、危害和预防措施水锤产生原因、我公司施工的绿城千岛湖度假公寓1#楼工程，空调管道中连接风机盘管的不锈钢软接出现多处断裂，造成吊顶泡水的严重后果。
另外杭州金沙港旅游文化村度假用房某楼也发生了给水铜管管件断裂的事故，同样造成了吊顶泡水的严重后果。
这二起事故都造成较大经济损和负面影响，经现场踏勘和相关情况的了解分析，造成这二起事故的原因为“水锤”。
先说说什么叫水锤、产生水锤的原因及其危害：水锤是在突然停泵或者在阀门关闭或打开太快时,由于压力水流的惯性,产生的水流冲击波,由于象锤子敲打一样,所以叫水锤。
水锤产生的原因是： 1、阀门突然开启或关闭。
由于管道内壁光滑，水流动自如，当阀门突然关闭，水流对阀门及管壁，主要是阀门会产生一个压力，后续水流在惯性的作用下，使压力迅速达到最大，并产生破坏作用，这是正水锤。
相反，关闭的阀门在突然打开时，也会产生水锤，叫负水锤，也有一定的破坏力，但没有前者大。
2、水泵突然停止或开启。
水泵起动时，在不到1s的时间内，即可从静止状态加速到额定转速，管道内的流量则从零增加到额定流量。
由于流体具有动量和一定程度的可压缩性，所以，流量的急剧变化将在管道内引起压强过压或过低的冲击，以及出现“空化”现象；水泵停止时，管道中的水靠惯性以逐渐减慢的速度继续向用水点流动，然后流速降到零，管道中的水在重力水头作用下，又开始向水泵倒流，速度由零逐渐增大。
由于管道中水的流速变化，从而引起水锤的发生。
3、管道中存在空气。
空气柱在突然降压或升压时会膨胀或压缩推动水柱运动，这样气推水、水推气，形成水锤。
另外管道向高处输水（高差超过20米）；水泵总扬程（或工作压力）大；输水管道中水流速度过大；输水管道过长，且地形变化大也是产生水锤的原因。
水锤引起的压强升高，可达管道正常工作压强的几倍，甚至几十倍。
这种大幅度的压强波动，造成的危害有： 1、引起管道强烈振动，产生锤击般噪声，管道接头断开，破坏阀门，严重的造成管道爆裂。
一起停泵水锤事故分析及其防止
一起停泵水锤事故分析及其防止摘要：在给水系统中，水锤在小区给水泵房和二次加压泵站常有发生，给整个给水管网带来危害，特别是在高层建筑中，由于管网压力较高，危害更大。
因而水锤的防护是整个给水管网正常运行的关键因素，也越来越被人们所重视。
本文结合某高层建筑给水系统停泵水锤事故，分析高层建筑给水系统中水锤形成的原因及其危害，提出了避免停泵水锤危害应采取的措施。
关键词：停泵水锤；危害；防止1 高层建筑给水系统停泵水锤事故工程实例即将竣工的某通讯中心地下泵房内，随着一声震耳欲聋的啸叫，人们惊奇地发现，生活给水泵停泵时，止回阀的上、下法兰连接处喷出了几股水柱，有的呈线状，有的呈片状。
正在泵房内进行水泵调试的旋工人员报告，止回阀出了故障。
通讯中心为地下3层，地上33层的A类高层建筑，总建筑面积为38km2。
1至4层为捃楼，5至33层为主楼。
该建筑生活给水系统为水泵一次提升至屋顶水箱，水箱出水用减压阀减压的分区供水方案。
地下3层至11层为1区；12层至21层为2医；22层至33层为3区水泵房设在地下3层。
生活给水泵为IS80-50—315型，共设2台水出水管上，按水流方向依次装有KXT一1型可曲挠橡胶接头、HH44X一25机械型微阻缓闭止回阀1个、Z44T-10型闸阀1个。
(详见图1)出水管管材为D150普通钢管。
该系统安装结束后，曾进行了一次试运行，试验压力为1．25MPa，流量为50m3／h，止回阀被破坏更换同型号新阀后，进行第2次试运行，如前所述，再次以止回阀故障而告终。
拆开损坏的止回阀，不仅法兰接口处漏水，而且阀体内的阀板主件呈过度翻转，较正常阀板关阀位置后倾约15。
该阀阀体及盖材料为普通铸铁，阀体用材为钢板。
该阀的公称压力为2．5MPa，密封试验压力为2．8MPa，强度试验压力为3．8MPa，缓闭时间为0～60s可调，在运行调试时，未详细计算阀门缓闭时间，实际阀门关闭时间约为1s。
2 发生停泵水锤的主要原因在各种设计参数均能满足设计要求的前提下，为什么调试时会发生故障呢?我们分析一下水泵运行时的工况。
北方取水工程水锤计算及水锤防护建议
北方某取水工程水锤计算及水锤防护建议摘要：本文采用机模拟北方某城市取水工程的停泵水锤工作情况。
并根据模拟结果，提出了泵房和输水管线设计中应注意的以及停泵水锤的防护措施。
关键词：水锤水锤防护1. 取水工程基本情况北方某市引黄工程取水泵房设计建设于黄河岸边，一期设计最大取水流量s（两大一小三台水泵并联运行）。
原水输水管道总长度为，分别为DN1600钢管（L=640m）和球墨铸铁管（L=），起点(吸水井最低水位与终点（稳压井堰上水位）的最大几何高差为。
整个输水管线纵坡从泵房至水厂呈较为均匀的上升，平均坡度为%，其中在0+640号和2+140号桩的纵坡有一定的变化；在平面走向方面，有三个转折点，其Gy1、Gy2和Gy3的转折角度分别为153°、118°和134°。
该取水泵房（一期）设计配备四台水泵，具体参数如下表所示：运行状况：夏季 2大（同1+异1）+1小（同1），最不利情况冬季 2小（同1+异1）+1大（同1）2. 主要技术参数根据水泵和电机制造厂提供的设备参数，主要设备的转动惯量如下：3. 水锤数学模型和根据GB/T-50265-97《泵站设计规范》第条规定：有可能发生水泵危害的泵站均应进行事故停泵水锤。
…在初步设计阶段和施工图阶段，宜采用特征线法或其它精度比较高的进行。
水锤的特征线法的基本原理就是按照弹性水拄，建立管道瞬变流（水锤）过程的运动方程和连续方程（这两个方程是双曲线族偏微分方程）。
经过简化求解，得到水锤最重要的基础方程。
这个方程组的基本意义是管路系统中任何一点的压力和速度与直接波和反射波的相互作用有关，而直接波和反射波的传递在坐标轴中的表现形式为射线，即特征线。
将上述基础方程经过转换成为便于机的的特殊方程就可以通过计算机模拟各种工况下的水锤情况。
4. 水锤模拟计算结果无阀管路水锤工况夏季运行（两大一小并联运行）从表示水锤压力和水泵工况的两份图表（图-1、图-2）可以得知：冬季运行（两小一大并联运行）普通止回阀管路水锤工况夏季运行（两大一小并联运行）从表示水锤压力和水泵工况的两份图表（图-5、图-6）可以得知：在此管路条件下一旦发生停泵水锤，水泵出口管道水锤压力值将达到200m，为额定扬程的倍，最高水锤值出现在第12s左右，水锤峰值时间间隔为11s。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
停泵水锤计算及其防护措施环境保护论文摘要：简要介绍了停泵水锤的计算依据，并采用计算机软件模拟实际工程的停泵水锤工作情况。
根据多项工程的实测和计算机模拟结果，提出了泵房和输水管线设计中应注意的问题以及停泵水锤的防护措施。
关键词：停泵水锤防护措施
停泵水锤是水锤现象中的一种，是指水泵机组因突然断电或其他原因而造成的开阀状态下突然停车时，在水泵及管路系统中，因流速突然变化而引起的一系列急剧的压力交替升降的水力冲击现象。
一般情况下停泵水锤最为严重，其对泵房和管路的安全有极大的威胁，国内有几座水泵房曾发生停泵水锤而导致泵房淹没或管路破裂的重大事故。
1、停泵水锤的计算原理
停泵水锤的计算有多种方法：图解法、数解法和电算法。
其基本原理是按照弹性水柱理论，建立水锤过程的运动方程和连续方程，这两个方程是双曲线族偏微分方程
在波动学中，直接波和反射波的传播在坐标轴（h，v）中的表现形式为射线，即特征线。
它表示管路中某两点处在水锤过程中各自相应时刻的水头h与流速v之间的相互关系。
为了方便计算机的计算，将上述方程组变换为水头平衡方程和转速改变方程，即成事故停泵时水泵的两个边界条件方程式：
通过上述两式的联立，采用牛顿—莱福生迭代公式，可以解出v
和β的近似数值。
将水泵的全面性能曲线改造为仅与转速和流速有关的全面性能曲线，以便计算机在解方程时取值，即：
2.1假设为有阀管路停泵水锤
①普通止回阀
②缓闭止回阀
③管路发生断流停泵水锤（即弥合水锤）
2.2结论性意见
为了避免停泵水锤的危害，可在如下方面采取措施：
①对于无逆止阀的管路系统
这种停泵水锤的情况并不严重，最大的水锤值为几何扬程的1.40倍左右，须注意的是水泵机组倒转和水大量倒流造成的损失和危害。
一般情况下，无逆止阀管路主要应避免水泵机组的长时间过度倒转，以防水泵轴套松脱和机组共振。
②对于装有普通止回阀的管路系统
这种停泵水锤的情况较为严重，最大的水锤值为几何扬程的1.90倍左右。
输水距离在1.2～5.0 km范围时，管线愈长，停泵水锤值愈大。
管线长度超过5.0 km，长度继续增加对上述参数影响较小。
几何扬程增高，停泵水锤值也愈大。
③对于装有缓闭逆止阀的管路系统
缓闭逆止阀的使用应结合具体情况，快慢两个阶段的关阀历时应根据泵房水泵性能和输水管路的边界条件进行计算机模拟，得出
最佳的理论时间组合，并在试验运行中调整，以期获得最佳关阀历时和快慢两个阶段的关阀历时的分配。
④普通逆止阀管路中有弥合水锤发生
在输水管路布线时应尽量避免纵坡的突然变化，特别要防止出现“驼峰或膝部”，否则可能导致发生弥合水锤，而弥合水锤的最大压力值为几何扬程的3～5 倍，其对泵房和输水管路系统将产生极大的危害。
3、停泵水锤防护措施
由于停泵水锤可能导致泵站和输水系统发生严重事故，因此有必要根据具体情况采取相应的措施来消除停泵水锤或消减水锤压力。
①降低输水管线的流速，可在一定程度上降低水锤压力，但会增大输水管管径，增加工程投资。
②输水管线布置时应考虑尽量避免出现驼峰或坡度剧变。
③通过模拟计算，选用转动惯量gd2较大的水泵机组或加装有足够惯性的飞轮，可在一定程度上降低水锤值。
④设置水锤消除装置
a.双向调压塔：在泵站附近或管道的适当位置修建，双向调压塔的水面高度应高于输水管道终点接收水池的水面高度并考虑沿管道的水头损失。
b.单向调压塔：在泵站附近或管道的适当位置修建，单向调压塔的高度低于该处的管道压力。
当管道内压力低于塔内水位时，调
压塔向管道补水，防止水柱拉断，避免弥合水锤。
c.气压罐：它利用气体体积与压力的特定定律工作。
随着管路中的压力变化气压罐向管道补水或吸收管路中的过高压力，其作用与双向调压塔类似。
d.水锤消除器：它安装于止回阀附近，管道中的水锤压力通过开启的水锤消除器泄掉。
e.缓闭止回阀：这种阀门可以根据需要在一定范围内对阀门关闭时间进行调整。
参考文献：
[1]r.w.augus.waterhammer pressure in compound and branched pipes[a].proceedings of asme[c].jan，1978.340-401.
[2]于必录，杨晓江，等.泵系统过渡过程分析与计算.北京：水利电力出版社，1993.
[3]金锥，姜乃昌，汪兴华，等.停泵水锤及其防护.第2 版.北京：建筑工业出版社，2004.。
