先张法预应力梁施工工艺框图
先张法预应力混凝土施工工艺
锥形夹具工作时依靠预应力钢丝的拉力就能够锚固住钢丝。锚固夹具本身牢固可靠地 锚固住预应力筋的能力，称为自锚。
式张拉装置
进行。 四横梁式油压千斤顶张拉装置，用钢量较大，大螺丝杆加工困难，调整预应力的初应 力费时间，油压千斤顶行程小，工效较低，但其一次张拉力大。 4．千斤顶的校验 采用千斤顶张拉预应力筋时，钢筋的控制应力主要用油压表上的读数来表示。油压表 上所指示的读数，表示千斤顶油缸活塞单位面积的油压力。在理论上可以将油压表读数乘以 活塞面积，即可求得张拉力的大小。因此，当我们已知预应力筋张拉力 N,所采用千斤顶油 缸活塞面积 F 的情况下，就可推算出张拉时油压表读数 P。
张拉预应力钢筋的工作过程——油嘴 6 进油，油缸向左侧伸出，由于偏心式夹具夹紧 了预应力钢筋，预应力钢筋被张拉。
临时锚固预应力钢筋和回油的工作过程——油缸向左伸出至最大行程，如果预应力钢 筋尚未达到控制应力，则需进行第二次张拉预应力钢筋的工作过程。为此，先使油嘴 6 缓缓 回油，这时由于预应力钢筋回缩和弹性顶压头的共同作用，将圆套筒三片式夹具的夹片推入 到套筒，而将预应力钢筋临时锚固在台座的横梁上。再向油嘴 5 进油，此时偏心式加具自动 松开，油缸退回到零行程位置，便完成了一个张拉循环过程。为将预应力钢筋张拉达到控制 应力的要求，常需要经过若干个张拉循环过程才能完成。
筑龙网
式中 M —— 由张拉力产生的倾覆力矩 M=Te
式中 T——张拉力的合力 e——张拉力合力Ｔ的作用点到覆转动点Ｏ的力臂 M1 ——抗倾覆力矩，如不考虑土压力，则 M1 =G1l1+ G2l2

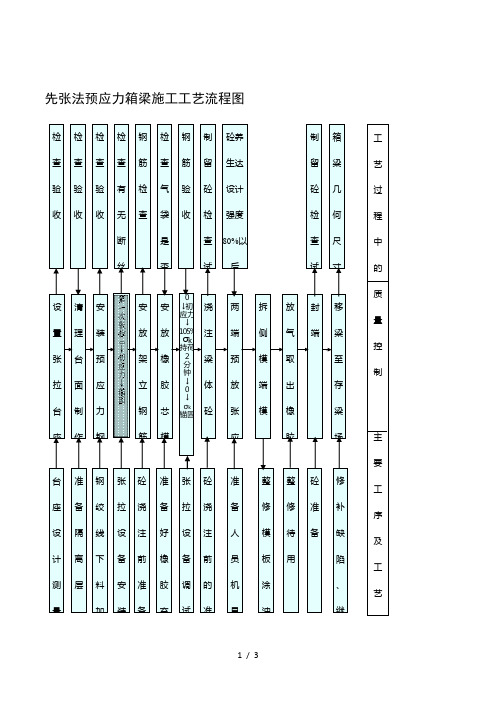

2019年先张法预应力箱梁施工工艺流程图
先张法预应力箱梁施工工艺流程图检 检 检 检 钢 检 钢 制 砼养制箱工查 查 查 查 筋 查 筋 留 生达留梁艺验 验 验 有 检 气 验 砼 设计砼几过收 收 收 无 查 袋 收 检 强度检何程断是查 80%以查尺中丝否试后试寸的滑漏 0件件验质设清安安 安 ↓初 浇 两 拆 放 封 移丝气应力 ↓收量置理装放放105%σk注端侧气 端梁持荷控张台预架橡2 分梁预模取钟至 制拉面应立胶↓ 0体放端出存↓台制力钢芯σk 锚固砼张模橡梁座作钢筋模应胶场主隔绞及力芯要台 准钢 张砼 准 张砼 准整 整砼 修离线安筋模工座 备绞 拉浇 备 拉浇 备修 修准 补层装序设 隔线 设注 好 设注 人模 待备 缺侧及计 离下 备前 橡 备前 员 模板用陷 工测 层料 安准 胶 调的 机涂、 艺量加 装备 充 试准 具油继 流放工调气备待样制试芯1/3 用续 程养做模护2/33/3。
先张法预应力箱梁施工工艺流程图
先张法预应力箱梁施工工艺流程图引言先张法预应力箱梁是一种常见的桥梁结构形式，具有承载能力强、使用寿命长等优点。
在梁体建设过程中，施工工艺流程图对提高工作效率、确保质量具有重要作用。
本文将就先张法预应力箱梁施工工艺流程图进行详细介绍。
先张法预应力箱梁概述先张法预应力箱梁是指在预应力钢束内形成预应力后再灌浆，与泡沫条夹紧，调整预应力钢束力值并在预应力结构工程筏板上预制鲸骨后完成浇筑，与钢筋混凝土梁的施工有着很大的区别。
先张法预应力箱梁施工流程图先张法预应力箱梁施工流程图如下所示：先张法预应力箱梁施工流程图先张法预应力箱梁施工流程图1. 定位及标定定位及标定是确定梁的准确位置和预埋件位置的过程。
在定位过程中，需要根据设计要求测量出箱梁在整个桥梁中的位置，确定梁中轴线的位置和控制基准点，以及预应力锚具的预埋位置和预埋要求。
2. 预计算及预制鲸骨预计算及预制鲸骨是在定位及标定完成后进行的一个非常基础的工作。
在这个过程中，需要对箱梁的尺寸进行测量和计算并且制作鲸骨。
制作完成后，将其固定在预埋的基础筏板上。
3. 预应力钢束的压拢在预应力钢束的压拢过程中，需要先固定预应力钢束并且调整其长度以满足设计要求。
之后，对预应力钢束进行张拉，使其形成预应力。
张拉后，使用灌浆工具向钢束内部注入浆液。
4. 填充混凝土在预应力钢束完成预拉后，需要尽快进行模板拆除，并且进行混凝土浇注，以达到设计要求。
5. 后张法锚具施工在混凝土浇注完毕后，需要进行后张法锚具的施工。
在施工过程中，需要进行测量并调整张拉力值。
一旦调整完成，将永久锚具固定在锚具板上。
6. 封口最后，在进行明附加件，装设管道电缆之前，需要进行封口处理。
封口材料必须用相同的材料拌制，灌满至箱梁顶部。
封口后，进行设备安装，整个先张法预应力箱梁施工工艺流程就完成了。
结束语本文主要介绍了先张法预应力箱梁施工工艺流程图。
对于工程建设人员而言，掌握这一梁体建设过程的流程图是非常重要的，它可以帮助工作人员提高工作效率，并保证建设质量。
先张法施工工艺

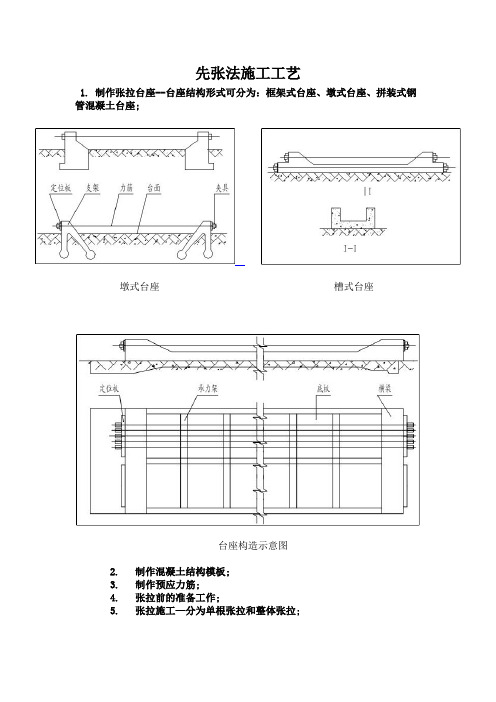

先张法施工工艺
1. 制作张拉台座--台座结构形式可分为：框架式台座、墩式台座、拼装式钢管混凝土台座;
墩式台座
槽式台座
台座构造示意图
2. 制作混凝土结构模板;
3. 制作预应力筋;
4. 张拉前的准备工作;
5. 张拉施工—分为单根张拉和整体张拉;
先张法的单根张拉台座布置图
先张法的多根整批张拉台座布置图
6. 预应力筋的放松—采用以下方法:砂箱放松法、千斤顶放松法、张拉放松法和氧割法。
砂箱
千斤顶放松张拉力示意图
整体张拉放松示意图
单根张拉放松示意图。
