表8.8.3-8避雷器电气试验质量检查表
单元工程安装质量验收评定表(检查表)
发电电气设备安装工程单元工程质量验收评定表（共有91个表）本部分系根据中华人民共和国水利部批准《水利水电工程单元工程施工质量验收评定标准——发电电气安装工程》（SL 638—2013）编制.本标准适用于大中型水电站发电电气设备安装工程中，下列电气设备安装工程单元工程质量验收评定。
——额定电压为26KVA及以下电压等级的发电电气一次设备安装工程；—-水电站通信系统安装工程；小型水电站同类设备安装工程的质量验收评定可参照执行.《评定表》改变了原标准中质量检验项目分类。
将原标准中的“保证项目”、“基本项目”、“主要项目”、“一般项目"等统一规定为“主控项目”和“一般项目”两类.《水利水电工程单元工程施工质量验收评定表》（以下简称《评定表》）是检验与评定施工质量的基础资料，也是进行工程维修和事故处理的重要参考。
工程竣工验收后,《评定表》归档长期保存。
因此，对《评定表》的填写，作如下基本规定：1 单元工程划分应符合下列规定：(1)分部工程开工前应由建设单位或监理单位组织设计、施工等单位，根据本标准要求，共同划分单元工程。
（2）建设单位应根据工程性质和部位确定重要隐蔽单元工程和关键部位的单元工程。
（3）划分结果应以书面形式报送质量监督机构备案。
2。
单元工程安装质量验收评定，应在单元工程检验项目的检验结果、试运转达到本标准要求，并具备完整安装记录的基础上进行。
3。
单元工程安装质量验收评定表及其备查资料的制备应由工程施工单位负责，其规格宜采用国际标准A4(210mmX297mm）验收评定表一式4份，备查资料一式2份，其中验收评定及备查资料各1份应由监理单位保存，其余应由施工单位保存。
4。
《评定表》应使用蓝色或黑色墨水钢笔填写，不得使用圆珠笔、铅笔填写。
5。
文字。
应按国务院颁布的简化汉字书写.字迹应工整、清晰。
6。
数字和单位。
数字使用阿拉伯数字（1、2、3、…、9、0）。
单位使用国家法定计量单位，并以规定的符号表示（如：MPa、m、m3、t、…）。
电气安全检查表
电气安全检查表一、电气设备检查。
1. 检查电气设备的外观是否完好，有无损坏或者老化现象。
2. 检查电气设备的接地是否良好，有无漏电现象。
3. 检查电气设备的线路是否整齐，有无交叉或者缠绕现象。
4. 检查电气设备的插头和插座是否干净，有无锈蚀或者松动现象。
5. 检查电气设备的开关是否正常，有无卡滞或者失灵现象。
二、电气线路检查。
1. 检查电气线路的绝缘是否完好，有无破损或者老化现象。
2. 检查电气线路的负载是否合理，有无过载或者短路现象。
3. 检查电气线路的线缆是否整齐，有无裸露或者损伤现象。
4. 检查电气线路的配电箱是否密封，有无异物进入或者漏电现象。
5. 检查电气线路的保护装置是否齐全，有无缺失或者失效现象。
三、电气安全用具检查。
1. 检查绝缘手套和绝缘靴是否完好，有无破损或者老化现象。
2. 检查绝缘垫和绝缘棒是否干净，有无污染或者损伤现象。
3. 检查绝缘带和绝缘帽是否整齐，有无缺失或者变形现象。
4. 检查绝缘工具和绝缘设备是否齐全，有无损坏或者失灵现象。
5. 检查绝缘标识和绝缘警示牌是否清晰，有无模糊或者褪色现象。
四、电气安全操作检查。
1. 检查电气操作人员是否穿着符合要求的工作服和劳动防护用品。
2. 检查电气操作人员是否按照规定的程序和步骤进行操作。
3. 检查电气操作人员是否严格遵守安全操作规程和操作规范。
4. 检查电气操作人员是否及时报告和处理电气事故和隐患。
5. 检查电气操作人员是否具备应急处置能力和自救逃生技能。
五、电气安全管理检查。
1. 检查电气安全管理制度和安全管理规定是否健全和完善。
2. 检查电气安全管理人员和安全管理人员是否履行管理职责和监督职责。
3. 检查电气安全教育和安全培训是否及时和有效开展。
4. 检查电气安全检查和安全评估是否定期和全面进行。
5. 检查电气安全奖惩和安全改进是否及时和有效执行。
六、电气安全隐患排查。
1. 检查电气设备和电气线路是否存在安全隐患和安全风险。
高压开关柜安装单元工程质量验收评定表【范本模板】
水利水电工程
表8。
8 高压开关柜安装单元工程质量验收评定表
水利水电工程
表8.8.1 高压开关柜外观质量检查表编号：
表8。
8。
2 高压开关柜安装质量检查表编号：
表8。
8.3—1 六氟化硫（SF6)断路器电气试验及操作试验质量检查表编号:
表8.8。
3—2 真空断路器电气试验及操作试验质量检查表编号：
表8.8.3—3 隔离开关电气试验及操作试验质量检查表编号：
表8.8.3—4 负荷开关及高压熔断器电气试验及操作试验质量检查表编号：
表8.8。
3-5 互感器电气试验质量检查表编号：
、
表8.8。
3—6 电抗器电气试验质量检查表编号：
表8。
8。
3—7 消弧线圈电气试验质量检查表编号：
水利水电工程
表8.8。
3—8 避雷器电气试验质量检查表编号：。

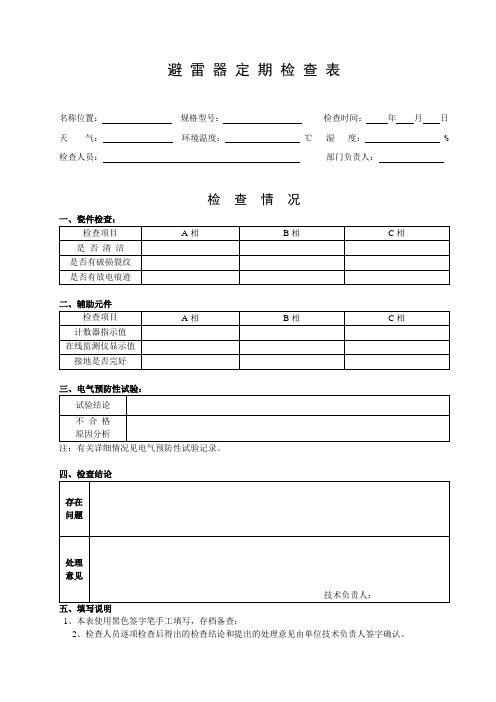

避雷器定期检查表
名称位置：规格型号：检查时间：年月日
天气：环境温度：℃湿度：%
检查人员：部门负责人：
检查情况
一、瓷件检查：
检查项目Biblioteka A相B相C相是否清洁
是否有破损裂纹
是否有放电痕迹
二、辅助元件
检查项目
A相
B相
C相
计数器指示值
在线监测仪显示值
接地是否完好
三、电气预防性试验：
试验结论
不合格
原因分析
注：有关详细情况见电气预防性试验记录。
四、检查结论
存在
问题
处理
意见
技术负责人：
五、填写说明
1、本表使用黑色签字笔手工填写，存档备查；
2、检查人员逐项检查后得出的检查结论和提出的处理意见由单位技术负责人签字确认。
防雷安全检查记录表
9、对SPD进行外观检查：SPD的表面应平整，光洁，无划伤，无裂痕和烧灼痕或变形。SPD的标志应完整和清晰。
10、检查是否有新增的临时性设备，如有，需采取相应的防雷措施。
3、避雷带是否平正顺直,固定点支持件是否间距均匀,固定可靠,避雷带支持件间距是否符合水平直线距离为0.5m~1.5m的要求。每个支持件能否承受49N(5kgf)的垂直拉力。
4、检查引下线是否平直,无急弯。卡钉是否分段固定,且能承受49N(5kgf)的垂直拉力。引下线支持件间距是否符合水平直线部分0.5m～1.5m，垂直直线部分1.5m～3m，弯曲部分。3m～0.5m的要求。检查引下线、接闪器和接地装置的焊接处是否锈蚀，油漆是否有遗漏及近地面的保护设施。
2020年1月份XX公司防雷安全检查
记录表
检查时间
2020年1月XX日
检查区域
厂区内所有区域防雷装置
检查内容
1、检查接闪器与建筑物顶部外露的其他金属物的电气连接、与避雷引下线电气连接,天面设施等电位连接。
2、检查接闪器的位置是否正确,焊接固定的焊缝是否饱满无遗漏,螺栓固定的应备帽等防松零件是否齐全,焊接部分补刷的防腐油漆是否完整,接闪器是否锈蚀1/3以上。
5、检查设备、管道、构架、均压环、钢骨架、钢窗、放散管、吊车、金属地板、电梯轨道、栏杆等大尺寸金属物与共用接地装置的连接情况。
6、检查平行或交叉敷设的管道、构架和电缆金属外皮等长金属物，其净距小于规定要求值时的金属线跨接情况。如已实线跨接，应进一步检查连接质量，连接导体的材料和尺寸。
7、检查由LPZO区到LPZ1区的总等电位连接状况，如已实线其与防雷接地装置的两处以上连接，应进一步检查连接质量，连接导体的材料和人员
变电电气试验质量验收记录表(全套)
附录A: 变电电气试验单位（子单位）工程质量验收与评定记录：Q/CSG表4-1.0变电电气试验单位（子单位）工程质量验收与评定记录工程编号：Q/CSG表4-1.0备注：1.检查意见栏填写要求：符合要求的检查项打“√”，不符合要求的检查项打“×”，未检查项打“/”；2.验收结论栏填写“合格”或“不合格”；3.单位工程质量验收是由业主项目部组织监理、设计、施工单位等单位参加的验收，验收合格后，移交给启委会验收组组织相关单位进行投产前的启动验收；附录B: 电气试验记录及分部、分项工程质量验收记录表：1 主变压器试验及质量验收记录表：Q/CSG表4-1 主变压器交接试验分部工程资料核查项目表工程编号： Q/CSG表4-1Q/CSG表4-1.1主变压器交接试验报告目录工程编号：Q/CSG表4-1.1施工单位（项目部）：监理单位：Q/CSG表4-1.1.1 500kV主变压器设备铭牌表Q/CSG表4-1.1.2 220kV(110kV)主变压器设备铭牌表施工单位（项目部）：监理单位：Q/CSG表4-1.1.3 绕组连同套管绝缘电阻测试记录表施工单位（项目部）：监理单位：Q/CSG表4-1.1.4 绕组连同套管直流电阻测试记录表工程编号： Q/CSG表4-1.1.4Q/CSG表4-1.1.5 有载调压分接开关过渡电阻测试记录表Q/CSG表4-1.1.6 分接开关电压比测试记录表Q/CSG表4-1.1.7 绕组连同套管介损及直流泄漏测试记录表施工单位（项目部）：监理单位：Q/CSG表4-1.1.8 绕组变形测试记录表Q/CSG表4-1.1.9 绕组连同套管耐压及局部放电试验记录表Q/CSG表4-1.1.10 非纯瓷套管测试记录表Q/CSG表4-1.1.11 高压侧升高座电流互感器测试记录表工程编号： Q/CSG表4-1.1.114. CT极性检查：与铭牌一致,A、B、C相的P2与1S2、2S2、3S3、4S3、S6同极性，P2为变压器侧。
避雷器安装质量评定表(最新版本)
3
工频参考电压和持续电流
应符合GB50150的规定
4
工频放电电压
应符合GB50150的规定
5
放电计数器
动作可靠
检查意见：
主控项目共项，其中符合SL 638-2013质量要求项。
安装单位
评定人
年 月 日
监理
工程师
年 月 日
单元工程安装质量等级评定为：。
（签字，加盖公章） 年 月 日
监理单位复核意见
安装质量检验主控项目项，全部符合SL 638-2013质量要求；一般项目项，与SL 638-2013有微小出入的项，所占比率为%。质量要求操作试验或试运行符合SL 638-2013的要求，操作试验或试运行出现故障。
单元工程安装质量等级评定为：。
工程
表8.7 避雷器安装单元工程质量验收评定表
单位工程名称
单元工程量
分部工程名称
安装单位
单元工程名称、部位
评定日期
一般项目
电气
试验
主控项目
安装单位自评意见
安装质量检验主控项目项，全部符合SL 638-2013质量要求；一般项目项，与SL 638-2013有微小出入的项，所占比率为%。质量要求操作试验或试运行符合SL 638-2013的要求，操作试验或试运行出现故障。
1
本体安装
（1）垂直度符合产品技术文件要求，绝缘底座安装应水平；
（2）并列安装的避雷器三相中心在同一直线上，相间中心距离允许偏差为10mm
2
接地
符合设计文件要求，接地引下线连接固定牢靠
一般项目
1
连接
（1）连接螺栓齐全、紧固；
配网设备安装试验检查记录检查记录填表示范
户外避雷器安装
3组
合格
5
跌落式熔断器安装
/
/
6
高压计量装置安装
/
/
7
线路故障指示器安装
3组
合格
质量控制资料
2份
安全和功能检验（检测）报告
4份
观感质量验收（综合评价）
好
验收结论
验收单位
施工单位
项目经理 2020年11月26日
监理单位
总监理工程师年月日
【W159】
Q/CSG表8-7.9户外箱变、台架、开关设备及电缆分支箱安装
/
设备连线检查
符合规范
/
设备、金具及中性点接地线接地检查
符合规范
/
本体及中性点接地线截面
不小于中性线截面1/2,最小不能少清晰。
/
非封闭式变压器装设固定遮拦
遮栏与变压器外廓的净距不小于0.6m
/
变压器底部
用枕木垫起
/
顶盖沿气体继电器出口方向升高坡度
1—1.5％
/
安装后外观
外壳干净,无锈蚀及机械损伤。套管压线螺栓等部件应齐全,表面光洁,无裂缝、破损现象。
/
引线相间距离及对地距离
相间≥300mm，对地≥200mm。
/
户外互感器极性检查（户外互感器）
极性正确。
/
设备的二次电缆口（户外互感器）
进行封堵。
/
电流互感器末屏端（户外互感器）
必须可靠接地，导通良好。
/
电压互感器的大“X”端（户外互感器）
分项工程质量验收记录表
工程编号：Q/CSG表8-7.9
单位工程名称
云龙至兰坪高速公路施工用电35kV2#施工变电站线路线工程
避雷设施安全检查表
避雷设施安全检查表
序号检查项目检查内容检查结果
1 避雷器定
期检测
管型避雷器有每三年一次或工作三后有检测记录
避雷器瓷管应完好无损
阀型避雷器每年雷雨季前测一次接地电阻
避雷器完好并定期检测
2 独立避雷
针
独立避雷针接地装置必须是独立的，不得与工房接地网
相连，不得在从事易燃易爆作业的危险工房顶部安装独
立避雷针
独立避雷针及其接地装置不得设在行人经常通过的地
方，与道路、建筑物的进出口或其他接地体距离应大小
3m
3 焊接检查不应脱焊、虚焊
搭接长度，圆钢为直径的5～6倍，扁钢为其宽度的2～3倍
焊接时必须相互搭接，不允许对接
避雷针、避雷带与引下线必须是焊接
避雷针、避雷带与引下线应焊接牢固
4 接地电阻接地电阻应不大于10
5 其他线路照明电源线的金属护套或穿管应埋入地下深0.5~0.8m 在装有避雷针或避雷线的构架上，不得架设低压线、通讯线、广播线，如必须设照明灯时，其照明线必须穿金属护套或铁管，且护套或铁管埋入地下长度应大于10m。
电气专业8大类专项检查细则表(检查项目、内容及结果)
电气专业8大类专项检查细则表（检查项目、内容及结果）
目录
1. 电气线路安全检查表 (3)
2. 电气检修作业安全检查表 (4)
3. 临时用电线路安全检查表 (8)
4. 手持电动工具安全检查表 (9)
5. 电网接地系统安全检查表 (12)
6. 防雷接地装置安全检查表 (14)
7. 车间动力配电箱安全检查表 (16)
8. 电气试验站（台、室）安全检查表 (17)
1. 电气线路安全检查表
2. 电气检修作业安全检查表
3. 临时用电线路安全检查表
4. 手持电动工具安全检查表
绝缘电阻符合要求：Ⅰ类工具大于2M，Ⅱ类工具大于7M，Ⅲ类工具大于1M；
5. 电网接地系统安全检查表
变压器中性点工作接地：大接地短路电流系统接地电阻低于0.5，小接地短路电流系统接地电阻低于10，低压电力网接地电阻低于4，网路重复接地低于10；
防静电的接地装置可与防感应雷、电气设备的接地装置共同设置，其接地电阻值应符合防感应雷和电气设备接地的规定；只作防静电的接地装置，每一处接地体的接地电阻值不应大于100；
6. 防雷接地装置安全检查表
大于10；
7. 车间动力配电箱安全检查表
8. 电气试验站（台、室）安全检查表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单位工程名称
安装内容
安装单位
开、完工日期
项次
检验项目
质量要求
检验结果
检验人（签字）
主控项目
1
绝缘电阻
（1）电压等级1kV以上用2500V兆欧表，绝缘电阻值不低于1000MΩ；
（2）电压等级1kV及以下用500V兆欧表测量，绝缘电阻值不低于2MΩ；
（3）基座绝缘电阻值不低于5 MΩ
安装单位
评定人
（签字）
年月日
监理工程师
（签字）
年月日
2
直流参考电压和0.75倍直流参考电压下的泄漏电流
0.75倍直流参考电压下的泄漏电流值不大于50μA,或符合产品技术条件要求
3
工频参考电压和持续电流
应符合GB 50150的规定
4
工频放电电压
应符合GB 50150的规定
5
放电计数器
动作可靠
检查意见：
主控项目共项，其中符合SL638-2013质量要求项。
