提高抛丸机叶片使用寿命的工艺研究
抛丸机作业中的喷丸刀头磨损与寿命预测技术
抛丸机作业中的喷丸刀头磨损与寿命预测技术在抛丸机作业中，喷丸刀头的磨损与寿命预测技术是非常关键的。
喷丸刀头是用于喷射磨料的重要部件，其磨损情况直接影响到抛丸机的作业效果和生产成本。
因此，研究和应用喷丸刀头磨损与寿命预测技术对于提高抛丸机作业效率和降低成本具有重要意义。
本文将从喷丸刀头的磨损机理、磨损监测方法以及寿命预测技术三个方面进行探讨。
1. 喷丸刀头的磨损机理喷丸刀头的磨损机理是研究喷丸刀头寿命预测技术的基础。
在抛丸作业过程中，磨料颗粒对喷丸刀头表面产生冲击和切削作用，从而导致喷丸刀头的磨损。
喷丸刀头的磨损主要有以下几种形式：1.1 磨料冲击导致的疲劳磨损当磨料颗粒撞击喷丸刀头表面时，会产生冲击力，使喷丸刀头表面材料发生弹性变形、塑性变形或断裂，从而导致喷丸刀头产生疲劳磨损。
1.2 磨料切削导致的磨损磨料颗粒与喷丸刀头表面发生相对滑动时，会产生切削力，使喷丸刀头表面材料被切削掉。
这种切削作用导致的磨损称为磨料切削磨损。
1.3 磨料磨痕导致的磨损磨料颗粒在喷丸刀头表面滚动时，会在喷丸刀头表面留下一定的磨痕，从而导致喷丸刀头的磨损。
2. 磨损监测方法为了实现喷丸刀头磨损与寿命的预测，需要对喷丸刀头的磨损情况进行监测。
目前常用的磨损监测方法主要有以下几种：2.1 视觉监测法通过对喷丸刀头表面进行视觉检查，观察其磨损情况。
这种方法简单直观，但是受人工判断的主观性影响较大，且无法实时监测。
2.2 三维扫描法利用三维扫描技术获取喷丸刀头表面的三维形貌数据，通过对比初始数据和实际数据的差异，间接判断喷丸刀头的磨损情况。
该方法准确度较高，但是需要借助专业设备进行扫描，成本较高。
2.3 声学监测法通过喷丸作业中喷丸刀头与工件碰撞时产生的声音信号，分析其频谱和振动特征，以推断喷丸刀头的磨损情况。
这种方法无需接触喷丸刀头，可实现实时监测，但在实际应用中受环境噪声的影响较大。
3. 寿命预测技术基于磨损监测结果，可以采用不同的寿命预测技术对喷丸刀头的寿命进行预测。
抛丸机抛丸技术的研究与应用
抛丸机抛丸技术的研究与应用抛丸机是一种利用高速旋转的抛丸轮将磨料或抛丸物料抛射到工件表面，达到清理、喷砂等目的的机械设备。
抛丸技术是一种重要的表面处理技术，广泛应用于汽车、航空、航天、船舶、工程机械、邮轮、铁路、石油等行业。
以下将对抛丸技术的研究与应用进行详细介绍。
首先，抛丸技术的研究主要涉及磨料和抛丸机的优化设计。
磨料的选择直接影响到抛丸效果和工件表面质量。
磨料种类繁多，包括金刚石、刚玉、铝矾土等多种材料，各有特点。
磨料的大小、形状和硬度等参数都需要根据工件的情况进行合理选择。
此外，抛丸机的设计也十分重要，包括抛丸轮的转速、抛丸室的设计、喷砂系统的优化等。
其次，抛丸技术在表面处理方面的应用十分广泛。
首先是清理和去除工件表面的污垢、氧化皮、锈蚀等物质。
抛丸技术能够快速、高效地清洗工件表面，提高后续处理的效果。
其次是喷砂和粗化表面。
通过控制磨料的大小和喷射能量，可以使工件表面形成一定的粗糙度，便于涂层或涂装的附着和提高工件的耐磨性。
此外，抛丸技术还可以用于改善工件的机械性能。
例如，对钢板进行喷丸处理，可以提高其抗拉强度和抗疲劳性能。
另外，抛丸技术在汽车制造和维修领域有着广泛的应用。
在汽车制造过程中，抛丸技术主要用于喷砂、清洗和提高工件表面质量。
例如，在汽车制造过程中，抛丸技术可以用于清洗车身零部件的表面，去除氧化皮和污垢，提高喷涂涂层的附着力。
同时，抛丸技术还可以用于汽车维修和零部件的修复。
例如，在车身发生碰撞后，需要对受损的零部件进行修复，抛丸技术可以去除受损部位的涂层和锈蚀，提供清洁的表面，便于后续的修复工作。
此外，抛丸技术还被广泛应用于铸造业。
在铸造过程中，常常会产生一些氧化皮、砂疤等表面缺陷，这些缺陷会影响铸件的质量和性能。
抛丸技术可以有效地去除这些缺陷，提高铸件的表面质量。
同时，抛丸技术还可以用于铸造模具的清理和维护。
铸造模具经过多次使用后，会积聚一定的砂疤和氧化皮，影响模具的使用寿命。
新一代航空发动机叶片疲劳合格率及疲劳寿命提升技术方案
新一代航空发动机叶片疲劳合格率及疲劳寿命提升技术方案近年来，随着航空业的飞速发展，新一代航空发动机的研制成为备受关注的焦点。
叶片作为发动机的核心部件之一，其疲劳寿命和合格率的提升直接关系到发动机的可靠性和安全性。
本文将着重讨论新一代航空发动机叶片疲劳合格率及疲劳寿命提升技术方案。
一、叶片疲劳合格率提升技术方案1. 材料选择优化优化材料的物理力学特性，如比强度、比韧性、高温强度和抗腐蚀性等，可以有效提高叶片的疲劳寿命和合格率。
此外，采用新型材料，如模孔石墨复合材料、高温合金等，能够改善叶片的抗拉伸变性和抗高温蠕变性能，使其更加适合高温高压环境下的工作。
2. 设计改进优化叶片的结构设计，如增强内部支撑结构、调整叶片转角、优化叶片翼型等，可以有效降低叶片疲劳损伤和断裂率。
另外，在叶片的制造和维修过程中，应加强对叶片表面的表面质量控制，提高其表面光洁度和耐磨性等。
3. 检验方法改进采用更加先进的检验方法和设备，如超声波检测、X射线检测等，可以大大提高叶片疲劳寿命的监测和控制能力。
同时，应加强对疲劳损伤的分析和评估，制定更加科学合理的检验标准和方法。
二、叶片疲劳寿命提升技术方案1. 表面处理通过表面化学处理、高温环境下的涂覆、离子注入等方法，可大大提高叶片的表面硬度和抗磨性能，从而延长其使用寿命。
2. 热障涂层技术采用热障涂层可有效降低叶片在高温高压环境下的氧化和腐蚀速率，减缓其疲劳损伤的速度，从而提高叶片的疲劳寿命。
3. 智能监控系统通过安装智能监控传感器和系统，可以实时监测叶片的工作状态和性能指标，及时发现和预测叶片疲劳损伤的风险，从而采取及时有效的维修和更换措施，进一步延长叶片的使用寿命。
综上所述，叶片疲劳合格率与疲劳寿命的提升需要从多个方面入手，包括材料选择优化、设计改进、检验方法改进、表面处理、热障涂层技术和智能监控系统等。
只有在这些方面进行全面的技术改进和提升，才能够最终实现新一代航空发动机叶片的高可靠性、高安全性和长寿命。

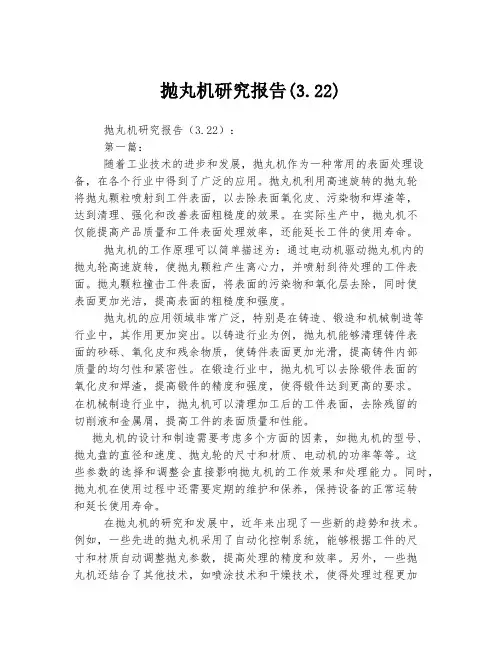

抛丸机研究报告(3.22)
抛丸机研究报告(3.22)抛丸机研究报告（3.22）：第一篇：随着工业技术的进步和发展，抛丸机作为一种常用的表面处理设备，在各个行业中得到了广泛的应用。
抛丸机利用高速旋转的抛丸轮将抛丸颗粒喷射到工件表面，以去除表面氧化皮、污染物和焊渣等，达到清理、强化和改善表面粗糙度的效果。
在实际生产中，抛丸机不仅能提高产品质量和工件表面处理效率，还能延长工件的使用寿命。
抛丸机的工作原理可以简单描述为：通过电动机驱动抛丸机内的抛丸轮高速旋转，使抛丸颗粒产生离心力，并喷射到待处理的工件表面。
抛丸颗粒撞击工件表面，将表面的污染物和氧化层去除，同时使表面更加光洁，提高表面的粗糙度和强度。
抛丸机的应用领域非常广泛，特别是在铸造、锻造和机械制造等行业中，其作用更加突出。
以铸造行业为例，抛丸机能够清理铸件表面的砂砾、氧化皮和残余物质，使铸件表面更加光滑，提高铸件内部质量的均匀性和紧密性。
在锻造行业中，抛丸机可以去除锻件表面的氧化皮和焊渣，提高锻件的精度和强度，使得锻件达到更高的要求。
在机械制造行业中，抛丸机可以清理加工后的工件表面，去除残留的切削液和金属屑，提高工件的表面质量和性能。
抛丸机的设计和制造需要考虑多个方面的因素，如抛丸机的型号、抛丸盘的直径和速度、抛丸轮的尺寸和材质、电动机的功率等等。
这些参数的选择和调整会直接影响抛丸机的工作效果和处理能力。
同时，抛丸机在使用过程中还需要定期的维护和保养，保持设备的正常运转和延长使用寿命。
在抛丸机的研究和发展中，近年来出现了一些新的趋势和技术。
例如，一些先进的抛丸机采用了自动化控制系统，能够根据工件的尺寸和材质自动调整抛丸参数，提高处理的精度和效率。
另外，一些抛丸机还结合了其他技术，如喷涂技术和干燥技术，使得处理过程更加完善和高效。
综上所述，抛丸机作为一种常用的表面处理设备，在工业生产中具有重要的地位和作用。
随着技术的进步和发展，抛丸机的性能和效率不断提高，为各个行业的生产带来了巨大的帮助。

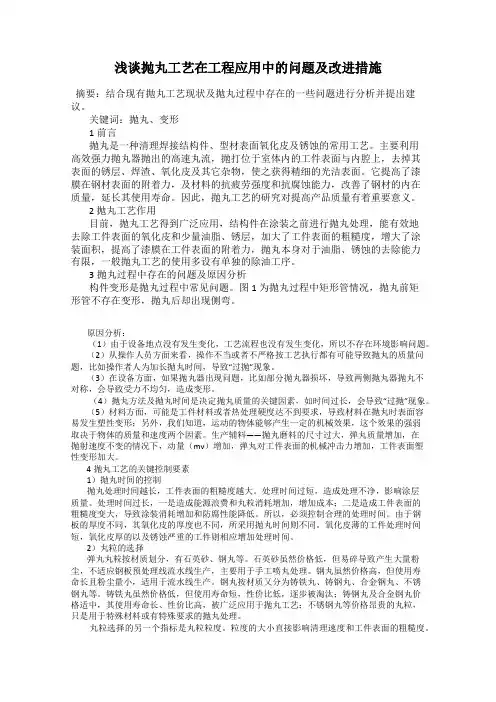

浅谈抛丸工艺在工程应用中的问题及改进措施
浅谈抛丸工艺在工程应用中的问题及改进措施摘要：结合现有抛丸工艺现状及抛丸过程中存在的一些问题进行分析并提出建议。
关键词：抛丸、变形1前言抛丸是一种清理焊接结构件、型材表面氧化皮及锈蚀的常用工艺。
主要利用高效强力抛丸器抛出的高速丸流，抛打位于室体内的工件表面与内腔上，去掉其表面的锈层、焊渣、氧化皮及其它杂物，使之获得精细的光洁表面。
它提高了漆膜在钢材表面的附着力，及材料的抗疲劳强度和抗腐蚀能力，改善了钢材的内在质量，延长其使用寿命。
因此，抛丸工艺的研究对提高产品质量有着重要意义。
2 抛丸工艺作用目前，抛丸工艺得到广泛应用，结构件在涂装之前进行抛丸处理，能有效地去除工件表面的氧化皮和少量油脂、锈层，加大了工件表面的粗糙度，增大了涂装面积，提高了漆膜在工件表面的附着力，抛丸本身对于油脂、锈蚀的去除能力有限，一般抛丸工艺的使用多设有单独的除油工序。
3抛丸过程中存在的问题及原因分析构件变形是抛丸过程中常见问题。
图1为抛丸过程中矩形管情况，抛丸前矩形管不存在变形，抛丸后却出现侧弯。
原因分析：（1）由于设备地点没有发生变化，工艺流程也没有发生变化，所以不存在环境影响问题。
（2）从操作人员方面来看，操作不当或者不严格按工艺执行都有可能导致抛丸的质量问题，比如操作者人为加长抛丸时间，导致“过抛”现象。
（3）在设备方面，如果抛丸器出现问题，比如部分抛丸器损坏，导致两侧抛丸器抛丸不对称，会导致受力不均匀，造成变形。
（4）抛丸方法及抛丸时间是决定抛丸质量的关键因素，如时间过长，会导致“过抛”现象。
（5）材料方面，可能是工件材料或者热处理硬度达不到要求，导致材料在抛丸时表面容易发生塑性变形；另外，我们知道，运动的物体能够产生一定的机械效果，这个效果的强弱取决于物体的质量和速度两个因素。
生产辅料——抛丸磨料的尺寸过大，弹丸质量增加，在抛射速度不变的情况下，动量（mv）增加，弹丸对工件表面的机械冲击力增加，工件表面塑性变形加大。
提高抛丸机使用效率
使用操作规程的制定和执行
制定详细的操作规程
根据抛丸机的特点和实际生产需求，制定详细的操作规程，包括操作步骤、参 数设置、维护保养等方面的内容，确保操作人员能够按照规程进行操作。
严格执行操作规程
加强对操作人员的监督和管理，确保他们严格按照操作规程进行操作，避免因 违规操作导致的设备故障和安全事故。
使用记录和数据分析的应用
在抛丸机上安装各种传 感器和监测设备，实时 监测机器的运行状态和 工作数据。
收集监测设备的数据并 进行深入分析，找出存 在的问题和瓶颈。
将监测结果及时反馈给 相关人员，针对存在的 问题采取相应的措施进 行改进和提高。
1.谢谢聆 听
。
实施定期的维护和保养
1 2
定期检查紧固件和密封件
定期检查紧固件和密封件，确保机器的稳定性和 密封性。
定期清理和维护抛丸器
定期清理和维护抛丸器，确保抛丸器的正常运行 和效率。
3
定期检查电气系统和控制系统
定期检查电气系统和控制系统，确保机器的安全 性和稳定性。
03 抛丸机的维护和保养
日常维护和保养
通过对生产工艺的改进，减少生 产过程中的浪费和不必要的消耗 ，提高设备的生产效率和利用率 。
加强人员培训
对设备操作人员进行专业培训， 提高其技能水平和操作规范意识 ，避免因操作不当导致的设备故 障和效率低下问题。
06 案例分析与应用实践
优化结构设计案例分析
总结词
优化结构设计是提高抛丸机使用效率的关 键因素之一。通过对抛丸机结构进行优化 设计，可以显著提高其使用效率和性能。
材料与工艺选用案例分析
总结词 详细描述 选择高质量材料 采用先进工艺
选择合适的材料和工艺也是提高抛丸机使用效率的重要因素。 优良的材料和工艺可以增强机器的性能和使用寿命。
抛丸机的抛丸强化工艺
参考资料：/ /抛丸机的抛丸强化工艺抛丸机的抛丸强化工艺可以有效提高齿轮使用寿命。
该工艺采用钢丸高速击打齿轮齿根弯曲部位，从而在表面产生压应力，破坏工件内部本身存在的拉应力，改善齿轮齿根的抗弯曲疲劳性能，提高其使用寿命。
抛丸强化的原理和效果较高的残余压应力。
因为金属介质（钢丸或切丝丸）在高速撞击零件表面时，会使表面产生塑性变形，这一变形将延伸到材料表层，在表层下产生一个压应力，从而抵消零件制造时产生的不良拉应力。
该残余压应力延缓了零件疲劳断裂的形成，从而延长了零件的安全使用寿命。
对于汽车传动部件中最关键的齿轮部件，在热处理工序之后，采用喷丸强化工艺使其表面接受连续丸粒撞击，还可将其齿面材料晶相组织中的残余奥氏体转化为马氏体，从而增加齿面硬度。
覆盖率可以通过目测观察，而强度则需利用阿尔门试片进行测量。
零件校对工具（PVT）被设计用来将测试试片置于一些特定位置，在这些试片可模拟零件有强度要求且必须进行强度测试的区域位置,根据不同应用，齿轮的强化一般要求是强度范围0.015～0.03（在等级“A”上），覆盖率为100%～200%。
强度测量单就齿轮而言，其最大的剪切应力出现在齿根部和齿轮过渡区的圆角半径处，而齿轮的两个齿面——主动面和从动面，在工作时都承受着不断增加的负载，因此，齿轮强化的重点就在于对这些部位的强化：主动面、从动面、齿根部位。
从强化要求来看，主要包括强度和覆盖率两大参数，当然，不同的齿轮有不同的要求，必须根据其最终应用环境来确定。
三种抛丸强化工艺强化工艺有以下3种方式：离心力抛丸强化、压缩空气喷丸强化、混合式（喷嘴和抛头）。
从产量方面考虑，大批量生产中，离心力抛丸强化优于另外两种方式。
离心力抛丸强化工艺中，钢丸在离心力的作用下从叶轮轴上的孔溢出到叶片上，再由高速转动的叶片沿固定角度抛出，单位时间内，抛丸丸流覆盖的面积大于喷嘴喷丸，但抛丸强化的应用受限于待处理齿轮的尺寸，如果是强化小齿轮且齿根部面积狭小，就需要多个抛头固定在不同角度，以达到所需的强化效果。
发动机叶片喷丸强化工艺及设备的研究_周长秀
叶片喷丸强化工艺的选择直接影响喷丸的效 果。喷丸强化工艺参数主要包括喷丸介质、喷丸强
收稿日期：2014-08-07 作者简介：周长秀（1984-），女，硕士研究生 通讯作者：王守仁，博士，教授。
度、覆盖率、表面粗糙度等。对于叶片而言，适当地 控制喷丸工艺的参数, 使应变层内的这些变化如组 织结构的变化、相变以及残余应力场等均可能成为 强化因素, 是提高叶片弯曲疲劳和接触疲劳极限的 强化机制[1]。 1．1 喷丸介质
在发动机中，叶片是其重要组成部件之一。由 于发动机叶片为异形空间曲面、叶片较薄、外形复 杂、承受负荷大、工作环境恶劣，因此叶片在制造完 成后需要进行喷丸强化，以提高其疲劳强度和使用 寿命，同时还能增强其抗腐蚀能力。
喷丸强化是目前提高零部件的使用寿命和疲 劳强度的最实用和有效的方法之一。喷丸强化过程 是使用压缩空气将大量的弹丸喷射到工件的表面 上，在工件表面积累大量压应力，使叶片在交变疲 劳应力下裂纹萌生和扩展的势垒提高，提高了抗腐 蚀破坏和疲劳破坏的能力。另外，在喷丸强化过程 中，表层组织在弹丸的大力打击下会发生动态再结 晶，表层组织细化、残余应力值提高，可大大提高工 件的疲劳强度。
2014 年第 6 期 22001144 年年第162期月
铸造设备与工艺
FOUNDRY EQUIPMENT AND TECHNOLOGY
铸造De设c.2备01与4 工№艺6
·铸造设备·
发动机叶片喷丸强化工艺及设备的研究
周长秀 1，王守仁 1，李怀谷 1，王瑞国 2，翟永真 2 (1.济南大学，山东 济南 250022；2.山东开泰抛丸机械有限公司, 山东 邹平 256217)
·1·
Dec.2014 №6
喷丸面
抛丸机研究报告(3.22)
抛丸机研究报告(3.22)抛丸机研究报告（3.22）随着工业化的发展，抛丸机作为一种重要的表面处理机械设备被广泛应用于各个行业。
本文将对抛丸机的原理、结构以及应用领域进行介绍和研究。
抛丸机作为一种以强力抛射抛丸物料对工件表面进行清理的设备，其工作原理简单而高效。
通过高速旋转的抛丸车间内的抛丸物料，使其产生高能的撞击力，从而将工件表面的污垢、氧化层和初始层清理干净。
同时，抛丸机还能够改善工件的表面质量，增强工件的抗腐蚀性和疲劳寿命。
抛丸机通常由以下几部分组成：机壳、抛丸车间、推料机构、分离器和抛丸机控制系统。
机壳是抛丸机的外部保护壳，能够保证操作人员的安全。
抛丸车间是抛丸物料的工作空间，其中包含了抛丸轮、抛丸物料和工件。
推料机构用于将工件推送到抛丸车间内，确保工件与抛丸物料的充分接触。
分离器用于将抛丸物料和工件分离，以便重复使用。
抛丸机控制系统用于对整个设备进行控制和监测。
抛丸机广泛应用于汽车制造、航空航天、机械制造、铸造、桥梁建设等行业。
在汽车制造业中，抛丸机常用于汽车零部件表面的清理和处理，以保证汽车的质量和使用寿命。
在航空航天行业中，抛丸机常用于飞机发动机零部件的表面清理和强化处理，以提高飞机的安全性和可靠性。
在机械制造业中，抛丸机常用于铸件的去除铠装和表面清理，以提高铸件的精度和质量。
在桥梁建设行业中，抛丸机常用于钢结构的防腐蚀处理，以提高桥梁的使用寿命和耐候性。
抛丸机的研究和发展主要集中在提高清理效率、降低清理成本以及改善清理质量等方面。
例如，研究人员通过改进抛丸机的结构设计，优化抛丸参数和改进抛丸物料的性能，以提高清理效率和降低清理成本。
同时，研究人员还致力于开发新型的抛丸物料和清理工艺，以改善清理质量和降低对环境的影响。
总之，抛丸机作为一种重要的表面处理设备，在工业生产中发挥着重要的作用。
随着科技的发展和研究的深入，抛丸机将继续在各个行业中发展和应用，并为工件表面处理提供可靠的解决方案。
提高抛丸机使用效率的研究与应用
１ 、前言
打烂次数为 ３次，叶片、护套、提升皮带总 成打烂次 数为零 ，刷 块更换 为零 ，大 大提高 了抛丸机 的使用效 率，仅备件 节省一 项增加 效益 ：９ ４ ４ ５ １元 。 年 节 省 费 用 ： ＝ ｌ ３× １ ２×
１ ８ ０ ＋ｌ ７× １ ２Ｘ ６ ３ ＋１ ２Ｘ ２Ｘ １ ９ ０ ０ ＋２ ９ ８ ０ ０Ｘ ２×
重钢 中厚板厂 厚板线热 处理作业 区抛丸 机 型 号为青 岛德盛 利（ 集 团） 机 械 制 造 有 限公 司生产的 Ｑ６ ９ ３ ８抛丸清理机 。选择 国内抛丸 机 在 国 内 钢 铁 企 业 重 钢 是 第 一 家 ， 同 时 ， 重 钢 在线使用 抛 丸机 也是第一 次使用 。在 设备 调 试后 ，使用初期抛 丸机主 要存在 以下几个
２ ． ５料仓 循 环 系统 改 造
［ １ ］刘锐 ． 提 高抛丸 机 叶片使用 寿命 的工艺
研 究 ．机 车 车辆 工 艺一 ２ ０ １ ３年 ｌ期 。 ［ ２ ］乔小秋 ．抛丸机常见故障分析及预 防．科 技视界一 ２ ０ １ ２年 ２ ６期。 ［ ３ ］陈华．抛丸机弹丸循环系统 改造．中国科 技 博 览一２ ０ １ ２年 ３ ６期 。 ［ ４ ］黄新．厚板抛 丸机压入机 理分析 及改造． 冶 金 设 备 一２ ０ １ １年 ５期 。
抛丸机 在工作 时，不仅灰 尘大 ，而且弹 丸经常 飞出仓体 ，曾经飞 出的弹丸打 碎 了操 作台 的玻璃 ，存在 很大的安全 隐患 。我们现 场检查发现 弹丸主要 从仓体 的进出 口以及检 修仓 门等缝 隙地方 弹出 。因此 ，我们研 究决 定在 抛 丸机 进出 口增加 胶体挡 板， 同时在抛 丸机 四周增加 安全 挡板，杜绝弹丸飞 出。
２ ． ２抛丸钢 板积 尘改造 钢 板 抛 丸 出 抛 丸 机 后 ， 钢 板 表 面 积 有 打 碎 的弹丸 以及钢 板表面 尘灰多 ，这样 的钢 板 在进 炉后容 易损伤炉 内辊道 。因此 ，我们 通 过现 场观察分 析，决定 在抛丸机前 后增设 风 管 ，用压缩 空气 对钢板表 面积尘进 行吹扫 ， 有效解决 了钢板 的积尘 问题 。 ２ ． ３抛 丸 机 前 后 增 加 位 检 改造 抛丸机在使用时， 在钢板还没有进入抛 丸机 体，抛丸机 已提前启动，这样一则浪费弹丸，二 则容 易 损坏 设 备部 件 。因此 ， 我 们研 究 决 定在 抛 丸机前后增加位检，当位检有信号后 ， 抛丸机才 启动 ，有效解决了这个 问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（ ４ ） 收集 抛 丸 过 程 中 的大 量 粉 尘 ， 减 少 弹 丸 对 抛 丸机 磨损 的粉尘 过滤 收集 系统 。
（ ２ ） 叶 片制造 工 艺 问题 。原 始 叶 片 制造 为 普通 工艺 ， 叶 片表 面质量状 态较 差 ， 粗 糙 度大 于 Ｒ ａ ２ ５ Ｉ ｚ ｍ， 叶 片铸造 完 成 之 后 质量 存 在 差 异 ， 并 且 没有 打 磨 配重 工序 ， 各叶片质量不 统一 （ 差 值 在 ０～３ ０ ｇ
表 ｌ 抛 丸 机 抛 头振 动数 据 振 动 试 验 记 录 表 图 ２ 抛 丸器 试 验 示 意 图
磨损 超 过 ２ ／ ３进 行 更换 ） 。试 验 过 程 中 ， ４ ０ Ｃ ｒ 、 ２ ０ Ｇ ｒ
冷 热 工 艺
文章编号 ： １ ０ ０ ７ － － ６ ０ ３ ４（ ２ ０ １ ３ ） ０ １ － ０ ０ ２ ７ － ０ ２
提 高抛 丸 机 叶 片 使 用 寿 命 的 工 艺研 究
刘 锐 ， 吕 成 刚
（ 南 车青 岛四 方机 车车 辆股份 有 限公 司 ， 山东 青岛 ２ ６ ６ １ １ １ ）
之间） 。
抛 丸 器 中叶 片 的作 用 为 ： 通 过 自身 的高 速 旋 转 带 动 弹丸在 其 表面 上进 行运 动 ， 随着 弹丸 向前 运动 ， 滑 动或 滚动 压力 逐 渐 增 大 ， 弹丸 由于 受 到 惯性 力 的 作 用 紧压在 叶片上 ； 同时在 离心 力 的作 用 下 ， 弹丸 在
动， 导致 抛 丸机 叶片产 生 断裂失 效 。
２ ７
作者 简介 ： 刘
锐（ １ ９ ８ ０一） ， 女， 工程师 ， 本科 。
冷 热 工 艺
机车车辆工 艺 第１ 期２ ０ １ ３年 ２月
２ 新 工 艺 制 定
根 据 上 文分 析 ， 针 对 以 上 ３个 原 因 制 定 新 工 艺 并进行 相关 试验 、 验证 。 ２ ． １ 重 新 选 取 抛 丸 机 叶 片 材 质
起 抛 丸机 叶片 断裂 失 效 击 伤 产 品事 件 ， 给公 司造 成
了 巨大 的经济 损 失 。为 解 决 这 一 技 术 难题 ， 进 行 了
一
系列 试验 研 究 。通 过 对 叶 片 材质 制造 工 艺 、 装 配
工 艺试 验研 究 ， 得 出按 照新 工 艺 制 造 的叶 片 使用 寿 命 延 长至 ６ ０天左 右 （ 原 使 用 寿 命 ７～１ Ｏ天 ） ， 并 解
决 了叶片破 碎失 效 、 击伤 产 品的技 术难 题 。
１ 现 状 分 析
抛 丸机 是 一种 利用 高速 弹 丸抛射 以达到对 铸 造 件、 锻 造件 等去 除 表 面 粘砂 及 氧 化 皮 的铸 造 机 械设
备 。一 般 主要 由 ４个 系统组 成 ：
（ １ ） 抛 丸系 统 。其 核 心 器 件 为 抛 丸 器 ， 通 过 电
摘 要： 针 对抛 丸 机 叶 片 材 质 较 脆 ， 在 高 冲击 、 震 动 下 易断 裂 、 破 碎 的 惯 性 问题 进 行 了分 析 ， 并 对 叶
片材 质 、 叶片制造 、 装 配 工 艺 进行 了研 究 。通 过 对 抛 丸机 叶 片 材 质 重 新 选 择 及 叶 片 制 造 、 装配 工艺 的 改进 ， 实施 后 效 果 明 显 ， 使 抛 丸 机 的 使 用 寿 命 由原 来 的 ７～１ Ｏ天 提 高到 ６ ０天 。 新 的抛 丸 工 艺 对
其 产 品 质 量 具 有保 证 作 用 。
关键词 ： 抛丸机 ； 叶片 ； 使 用寿 命
中图 分 类 号 ： Ｔ Ｇ ６ ６ ８ 文献标识码 ： Ｂ
某 公 司在构 架 进 行 抛 丸 作业 过程 中 ， 曾 发 生 多
为 解 决抛 丸 机 叶 片断 裂 失效 问题 ， 对 其进 行 了 相 关分析 （ 叶片实 物见 图 １ ） ， 分 析结 果如 下 ：
根 据抛 丸机 叶 片在进行 抛 丸作业 过程 中会循 环
受到 弹丸 反复 冲击 的工 作特 性 ， 选取耐磨 、 耐高温 、
同时具 有 良好韧 性 和 硬度 的材 料 ， 并 根 据 产 品特 性 要求 叶 片在受 到 冲击 、 震动 、 磨损 后 不能破 碎 。在经
过对 化学 成分 、 材 料 组 织 和 热 处 理 等 制 造 Ｔ 艺 研 究 后， 参考 Ｇ Ｂ ６ ４ １ ４ ， 选取 了 ４ ０ Ｃ ｒ 、 ２ ０ Ｃ ｒ 、 ２ ０ Ｃ ｒ Ｍｎ Ｍｏ几 种 材料 ， 经过 渗 碳 淬 火 处 理后 进 行 试 验 对 比 （ 叶 片
动 机带 动 叶片 高速 旋 转 ， 将 弹丸 抛 射 到 铸 件 表 面 除 去 氧化 铁皮 。 （ ２ ） 使铸 件 在清 理过 程 中连续 不 断运 行 和 翻转
的承 载系统 。 Fra bibliotek图 １ 叶 片 实物 图
（ １ ） 材质 问题 。原 叶 片材 质 选 用 Ｇ ｒ ２ ０ ， 该 材 质
热处 理 后 的综合 力学 性 能优 于 碳 钢 ， 具 有很 高 的耐 磨性 ， 但 有过 热敏 感性 和 回火脆 性 ， 因此在 实施 抛丸 作 业过 程 中受 冲击 、 震 动 易破碎 ， 击 伤产 品或 造成 产
品报废 。
（ ３ ） 保证弹丸收集 、 分 离 和 运 输 的丸 粒 分 离 系
叶片 上不 断加 速 ， 最 后 高 速 射 出 。 因此 叶 片 离 主 轴 的远 端受 到 的切 削力最 大 ， 磨 损 最快 ， 最 终失 效 。
收 稿 日期 ： ２ ０ １ ２—０ ５— ０ ４
（ ３ ） 叶片装 配 工 艺 问题 。原 始 工 艺是 将 叶 片按 排 列顺 序直 接安 装 ， 未 考 虑 对 角 叶 片 质量 差 对 叶 片 轮 动平 衡 的影 响 ， 当执行 抛丸作 业 时 ， 由于各 叶片 质 量 不一 ， 叶 片组 重心 易偏 离转轴 ， 旋 转时 产生 强烈 震
