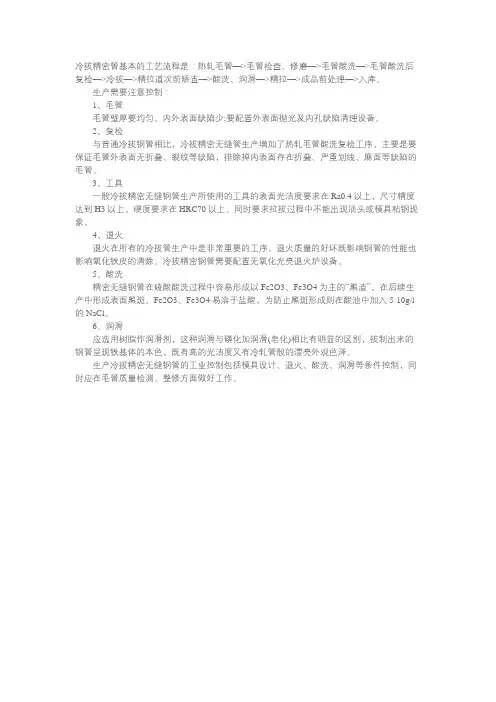

冷拔精密管基本的工艺流程是：热轧毛管—>毛管检查、修磨—>毛管酸洗—>毛管酸洗后复检—>冷拔—>精拉道次前矫直—>酸洗、润滑—>精拉—>成品前处理—>入库。
生产需要注意控制：
1、毛管
毛管壁厚要均匀、内外表面缺陷少;要配置外表面抛光及内孔缺陷清理设备。
2、复检
与普通冷拔钢管相比，冷拔精密无缝管生产增加了热轧毛管酸洗复检工序，主要是要保证毛管外表面无折叠、裂纹等缺陷，排除掉内表面存在折叠、严重划线、麻面等缺陷的毛管。
3、工具
一般冷拔精密无缝钢管生产所使用的工具的表面光洁度要求在Ra0.4以上，尺寸精度达到H3以上，硬度要求在HRC70以上。
同时要求拉拔过程中不能出现顶头或模具粘钢现象。
4、退火
退火在所有的冷拔管生产中是非常重要的工序，退火质量的好坏既影响钢管的性能也影响氧化铁皮的清除。
冷拔精密钢管需要配置无氧化光亮退火炉设备。
5、酸洗
精密无缝钢管在硫酸酸洗过程中容易形成以Fe2O3、Fe3O4为主的“黑渣”，在后续生产中形成表面黑斑。
Fe2O3、Fe3O4易溶于盐酸，为防止黑斑形成则在酸池中加入5-10g/l 的NaCl。
6、润滑
应选用树脂作润滑剂，这种润滑与磷化加润滑(皂化)相比有明显的区别，拔制出来的钢管呈现铁基体的本色，既有高的光洁度又有冷轧管般的漂亮外观色泽。
生产冷拔精密无缝钢管的工业控制包括模具设计、退火、酸洗、润滑等条件控制，同时应在毛管质量检测、整修方面做好工作。
冷拔钢管生产工艺
冷拔钢管生产工艺

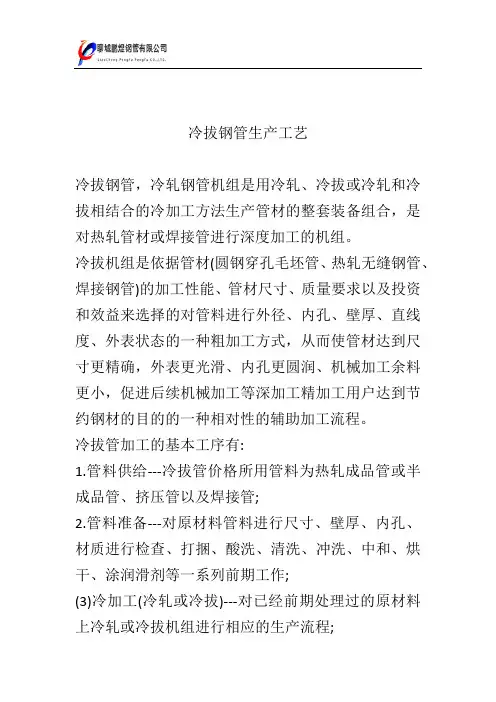

冷拔钢管，冷轧钢管机组是用冷轧、冷拔或冷轧和冷拔相结合的冷加工方法生产管材的整套装备组合，是对热轧管材或焊接管进行深度加工的机组。
冷拔机组是依据管材(圆钢穿孔毛坯管、热轧无缝钢管、焊接钢管)的加工性能、管材尺寸、质量要求以及投资和效益来选择的对管料进行外径、内孔、壁厚、直线度、外表状态的一种粗加工方式，从而使管材达到尺寸更精确，外表更光滑、内孔更圆润、机械加工余料更小，促进后续机械加工等深加工精加工用户达到节约钢材的目的的一种相对性的辅助加工流程。
冷拔管加工的基本工序有:
1.管料供给---冷拔管价格所用管料为热轧成品管或半成品管、挤压管以及焊接管;
2.管料准备---对原材料管料进行尺寸、壁厚、内孔、材质进行检查、打捆、酸洗、清洗、冲洗、中和、烘干、涂润滑剂等一系列前期工作;
(3)冷加工(冷轧或冷拔)---对已经前期处理过的原材料上冷轧或冷拔机组进行相应的生产流程;
(4)成品检验---对冷轧或冷拔生产线上已完成的产品进行外径、内孔、壁厚测量的基本操作后，对已生产完成的产品进行热处理、矫直、取样、切头尾、检查(人工检查和各种探伤)、水压试验、涂油、包装、入库等。
注：不同的产品精整内容有所差异。
本资料由聊城鹏煜钢管有限公司整理提供，转载请注明出处。
无缝钢管生产过程及技术

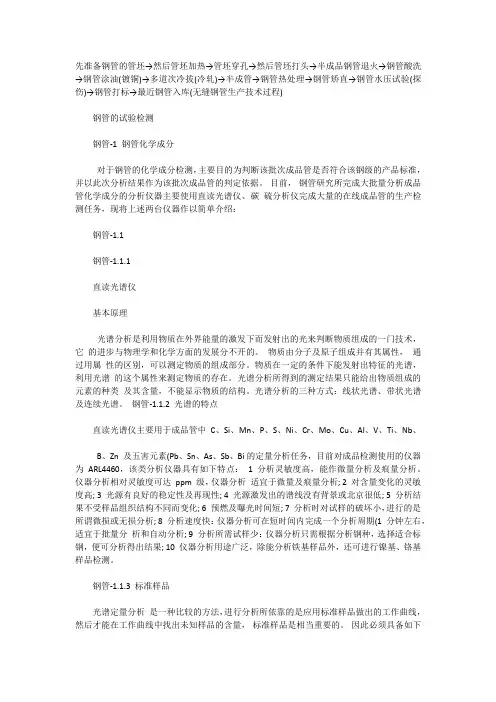

先准备钢管的管坯→然后管坯加热→管坯穿孔→然后管坯打头→半成品钢管退火→钢管酸洗→钢管涂油(镀铜)→多道次冷拔(冷轧)→半成管→钢管热处理→钢管矫直→钢管水压试验(探伤)→钢管打标→最近钢管入库(无缝钢管生产技术过程)钢管的试验检测钢管-1 钢管化学成分对于钢管的化学成分检测，主要目的为判断该批次成品管是否符合该钢级的产品标准，并以此次分析结果作为该批次成品管的判定依据。
目前，钢管研究所完成大批量分析成品管化学成分的分析仪器主要使用直读光谱仪、碳硫分析仪完成大量的在线成品管的生产检测任务，现将上述两台仪器作以简单介绍：钢管-1.1钢管-1.1.1直读光谱仪基本原理光谱分析是利用物质在外界能量的激发下而发射出的光来判断物质组成的一门技术，它的进步与物理学和化学方面的发展分不开的。
物质由分子及原子组成并有其属性，通过用属性的区别，可以测定物质的组成部分。
物质在一定的条件下能发射出特征的光谱，利用光谱的这个属性来测定物质的存在。
光谱分析所得到的测定结果只能给出物质组成的元素的种类及其含量，不能显示物质的结构。
光谱分析的三种方式：线状光谱、带状光谱及连续光谱。
钢管-1.1.2 光谱的特点直读光谱仪主要用于成品管中C、Si、Mn、P、S、Ni、Cr、Mo、Cu、Al、V、Ti、Nb、B、Zn 及五害元素(Pb、Sn、As、Sb、Bi的定量分析任务，目前对成品检测使用的仪器为ARL4460，该类分析仪器具有如下特点：1 分析灵敏度高，能作微量分析及痕量分析。
仪器分析相对灵敏度可达ppm 级，仪器分析适宜于微量及痕量分析; 2 对含量变化的灵敏度高; 3 光源有良好的稳定性及再现性; 4 光源激发出的谱线没有背景或北京很低; 5 分析结果不受样品组织结构不同而变化; 6 预燃及曝光时间短; 7 分析时对试样的破坏小，进行的是所谓微损或无损分析; 8 分析速度快：仪器分析可在短时间内完成一个分析周期(1 分钟左右，适宜于批量分析和自动分析; 9 分析所需试样少：仪器分析只需根据分析钢种，选择适合标钢，便可分析得出结果; 10 仪器分析用途广泛，除能分析铁基样品外，还可进行镍基、铬基样品检测。
无缝钢管的制作步骤是怎样的呢
无缝钢管的制作步骤是怎样的呢无缝钢管的生产工艺圆管坯→加热→穿孔→三辊斜轧、连轧或挤压→脱管→定径（或减径）→冷却→矫直→水压试验（或探伤）→标记→入库无缝钢管是用钢锭或实心管坯经穿孔制成毛管，然后经热轧、冷轧或冷拨制成。
无缝钢管的规格用外径*壁厚毫米数表示。
无缝钢管分热轧和冷轧（拨）无缝钢管两类。
热轧无缝钢管分一般钢管，低、中压锅炉钢管，高压锅炉钢管、合金钢管、不锈钢管、石油裂化管、地质钢管和其它钢管等。
冷轧（拨）无缝钢管除分一般钢管、低中压锅炉钢管、高压锅炉钢管、合金钢管、不锈钢管、石油裂化管、其它钢管外，还包括碳素薄壁钢管、合金薄壁钢管、不锈薄壁钢管、异型钢管。
热轧无缝管外径一般大于32mm，壁厚2.5-75mm，冷轧无缝钢管处径可以到6mm，壁厚可到0.25mm，薄壁管外径可到5mm壁厚小于0.25mm，冷轧比热轧尺寸精度高。
详情可以参考：无缝钢管/无缝钢管的制作工艺1.热轧（挤压无缝钢管）：圆管坯→加热→穿孔→三辊斜轧、连轧或挤压→脱管→定径（或减径）→冷却→矫直→水压试验（或探伤）→标记→入库2.冷拔（轧）无缝钢管：圆管坯→加热→穿孔→打头→退火→酸洗→涂油（镀铜）→多道次冷拔（冷轧）→坯管→热处理→矫直→水压试验（探伤）→标记→入库力学性能钢材力学性能是保证钢材最终使用性能（机械性能）的重要指标，它取决于钢的化学成分和热处理制度。
在钢管标准中，根据不同的使用要求，规定了拉伸性能（抗拉强度、屈服强度或屈服点、伸长率）以及硬度、韧性指标，还有用户要求的高、低温性能等。
①抗拉强度（σb）试样在拉伸过程中，在拉断时所承受的最大力（Fb），出以试样原横截面积（So）所得的应力（σ），称为抗拉强度（σb），单位为N/mm2（MPa）。
它表示金属材料在拉力作用下抵抗破坏的最大能力。
计算公式为：式中：Fb--试样拉断时所承受的最大力，N（牛顿）； So--试样原始横截面积，mm2。
②屈服点（σs）具有屈服现象的金属材料，试样在拉伸过程中力不增加（保持恒定）仍能继续伸长时的应力，称屈服点。
冷拔工艺
预防和消除方法
凹折 在钢管纵 向上，管 壁厚向内 呈条状凹 陷 开裂 呈穿透管 壁的纵向 裂开( 裂开(全长 和局部) 和局部)
空拔薄壁管时，减径量过大 钢管锤头部过渡太急 管料局面过薄
合理分配减径量 锤头部应平缓，无皱折 管料修磨位置长宽比要 合适
5
空拔管变形量过大 热处理不当，加工硬化未全部 消除 拔制后未及时热处理 连拔道次多，加工硬化严重 钢管本身塑性低
冷 拔 生 产工 艺
技术中心
2007.10
主要内容
一、概述 二、冷拔工艺流程 三、工序作用及要求 四、冷拔钢管缺陷及分析 五、50分厂生产特点 50分厂生产特点
一、概述
无缝钢管的分类： 热加工：热轧、热挤（扩） 冷加工：冷拔、冷轧 冷拔是将经热加工后的管材在冷状态下进行再加工，以生产精密、 薄壁、小径产品的生产方法。 优点：①极小径、极薄（毛细）管；②尺寸精度高和表面粗糙度好； ③异型、变断面；④与相应的热处理方法结合，可获得多种机械 性能。 缺点：①工序较多；②道次变形量小；③生产周期长；④金属消耗高。
合理编排拔制表 合金管和连拔管拔后及 时热处理 按工艺要求进行热处理
序 缺陷 号 名称 6
特征
产生原因
预防和消除方法
麻面 表面成片 的细点状 凹坑
过酸洗 氧化皮厚，矫直量压入基体 钢管表面有油污，加热时烧 成麻面 酸洗后停放时间过长产生锈 蚀
保证酸洗质量 退火温度和时间要控 制 清洁生产
7
划道 内外表面 呈纵向直 线型的划 痕，多为 沟状
⑷润滑 通过润滑降低磨擦能达到减少变形力和变形功，增加道次变形 量，减少工模具损耗，提高工模具使用寿命，，避免由于工模具磨 损和粘结金属而影响钢管内、外表面质量，以提高加工速度，降低 成本。 润滑分磷化和皂化两个步骤。 磷化：在钢管表面形成一层疏松多孔而又附着力极强的磷化膜。 ZnO+Zn(NO3)2+H3PO4 Fe2++HPO42-→FeHPO4↓ Fe2++PO43-→Fe3(PO4)2↓ 皂化 ： 钢管经磷化后所生产的磷化膜仅是润滑剂的载体。必须 钢管经磷化后所生产的磷化膜仅是润滑剂的载体。必须 要涂上工业肥皂或其它金属润滑剂。
冷拔工艺
⑷润滑 通过润滑降低磨擦能达到减少变形力和变形功，增加道次变形 量，减少工模具损耗，提高工模具使用寿命，，避免由于工模具磨 损和粘结金属而影响钢管内、外表面质量，以提高加工速度，降低 成本。 润滑分磷化和皂化两个步骤。 磷化：在钢管表面形成一层疏松多孔而又附着力极强的磷化膜。 ZnO+Zn(NO3)2+H3PO4 Fe2++HPO42-→FeHPO4↓ Fe2++PO43-→Fe3(PO4)2↓ 皂化 ： 钢管经磷化后所生产的磷化膜仅是润滑剂的载体。必须 钢管经磷化后所生产的磷化膜仅是润滑剂的载体。必须 要涂上工业肥皂或其它金属润滑剂。
5.1热轧毛管 5.1热轧毛管 坯料:φ60~φ75，采用斜底炉加热，最大入炉长度1450mm 坯料:φ60~φ75，采用斜底炉加热，最大入炉长度1450mm 毛管：φ64~78×3~6，最大长度4100mm。 毛管：φ64~78×3~6，最大长度4100mm。
序 缺陷 号 名称 2
特征
产生原因
预防和消除方法
划道 钢管表面 呈直线形 划痕
拔模表面不光滑，有裂纹或粘钢 锤头过渡区有棱角，磨损工具 欠酸洗或钢管表面残留有氧化皮 润滑质量不高，拔速过快 热轧管料有青线，拔后未能消除 模具硬度不够，或已磨损 变形量过大 热处理欠温或不均匀 热处理后性能不均匀 酸洗后冲洗不干净，润滑不良， 拔制时抖动 芯杆过细，拔制时弹性变形引起 抖动 启动速度过快或链条振动 外模形状不合理，入口锥角太大
⑷配模与安装 模具分类 外模：锥形和弧形 主要参数：入口锥、出口锥、定径带 内模：柱形和锥形 配模：锥形外模+柱形内模；弧形外模+ 配模：锥形外模+柱形内模；弧形外模+锥形内模 安装：拔管模中心线与拔制中心线一致，避免产生弯曲或壁厚不 均。 芯棒在变形区的位置不能过前或过后。过前则增加了拔制 力，易拔断和造成划道；过后则起不到减壁的作用。 柱形内模应与外模出口侧平齐；锥形内模在外模定径带的1/3处。 柱形内模应与外模出口侧平齐；锥形内模在外模定径带的1/3处。
无缝钢管加工流程
无缝钢管加工流程
答案：无缝钢管的生产工艺根据它的生产方式不同加工工艺流程也不同：
1、热轧（挤压无缝钢管）：圆管坯——加热——穿孔——三辊斜轧、连轧或挤压——脱管——定径（或减径）——冷却——矫直——水压试验（或探伤）——标记——入库。
2、冷拔（轧）无缝钢管：圆管坯——加热——穿孔——打头——退火——酸洗——涂油（镀铜）——多道次冷拔（冷轧）——坯管——热处理——矫直——水压试验（探伤）——标记——入库。
坯料准备——酸洗润滑——冷轧（拔）——热处理——矫直——精整——检验。
无缝钢管的生产工艺可以分为冷拔与热轧两种，冷轧无缝钢管的生产流程一般要比热轧要复杂，管坯首先要进行三辊连轧，挤压后要进行定径测试，如果表面没有响应裂纹后圆管要经过割机进行切割，切割成长度约一米的坯料。
然后进入退火流程，退火要用酸性液体进行酸洗，酸洗时要注意表面是否有大量的起泡产生，如果有大量的起泡产生说明钢管的质量达不到相应的标准。
外观上冷轧无缝钢管要短于热轧无缝钢管，冷轧无缝钢管的壁厚一般比热轧无缝钢管要小，但是表面看起来比厚壁无缝钢管更加明亮，表面没有太多的粗糙，口径也没有太多的毛刺。
无缝管工艺流程
无缝管工艺流程无缝管管坯——检验——剥皮——检验——加热——穿孔——酸洗——修磨——润滑风干——焊头——冷拔——固溶处理——酸洗——酸洗钝化——检验——冷轧——去油——切头——风干——内抛光——外抛光——检验——标识——成品包装1、生产制造方法按生产方法不同可分为热轧管、冷轧管、冷拔管、挤压管等。
1.1、热轧无缝管一般在自动轧管机组上生产。
实心管坯经检查并清除表面缺陷，截成所需长度，在管坯穿孔端端面上定心，然后送往加热炉加热，在穿孔机上穿孔。
在穿孔同时不断旋转和前进，在轧辊和顶头的作用下，管坯内部逐渐形成空腔，称毛管。
再送至自动轧管机上继续轧制。
最后经均整机均整壁厚，经定径机定径，达到规格要求。
利用连续式轧管机组生产热轧无缝钢管是较先进的方法。
1.2、若欲获得尺寸更小和质量更好的无缝管，必须采用冷轧、冷拔或者两者联合的方法。
冷轧通常在二辊式轧机上进行，钢管在变断面圆孔槽和不动的锥形顶头所组成的环形孔型中轧制。
冷拔通常在0.5～100T的单链式或双链式冷拔机上进行。
1.3、挤压法即将加热好的管坯放在密闭的挤压圆筒内，穿孔棒与挤压杆一起运动，使挤压件从较小的模孔中挤出。
此法可生产直径较小的钢管。
2、化学成分检验2.1、按化学成分和机械性能供应的国产无缝管，如10、15、20、25、30、35、40、45和50号钢的化学成分应符合GB/T699-88的规定。
进口无缝管按合同规定的有关标准检验。
09MnV、16Mn、15MnV钢的化学成分应符合GB1591-79的规定。
2.2、具体分析方法参照GB223-84《钢铁及合金化学分析方法》的有关部分。
2.3、分析偏差参照GB222-84《钢的化学分析用试样及成品化学成分允许偏差》。
3、物理性能检验3.1、按机构性能供应的国产无缝管，普通碳素钢按GB/T700-88的甲类钢制造(但必须保证含硫量不超过0.050%和含磷量不超过0.045%)，其机械性能应符合GB8162-87表内所规定的数值。
