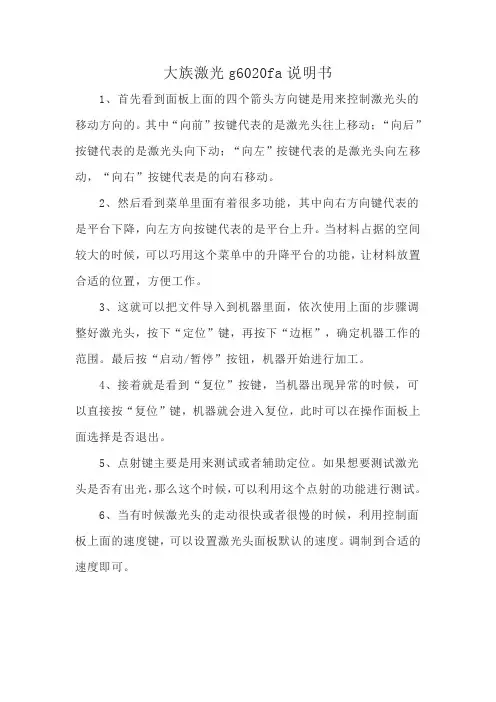

大族激光g6020fa说明书
大族激光g6020fa说明书
1、首先看到面板上面的四个箭头方向键是用来控制激光头的移动方向的。
其中“向前”按键代表的是激光头往上移动；“向后”按键代表的是激光头向下动；“向左”按键代表的是激光头向左移动，“向右”按键代表是的向右移动。
2、然后看到菜单里面有着很多功能，其中向右方向键代表的是平台下降，向左方向按键代表的是平台上升。
当材料占据的空间较大的时候，可以巧用这个菜单中的升降平台的功能，让材料放置合适的位置，方便工作。
3、这就可以把文件导入到机器里面，依次使用上面的步骤调整好激光头，按下“定位”键，再按下“边框”，确定机器工作的范围。
最后按“启动/暂停”按钮，机器开始进行加工。
4、接着就是看到“复位”按键，当机器出现异常的时候，可以直接按“复位”键，机器就会进入复位，此时可以在操作面板上面选择是否退出。
5、点射键主要是用来测试或者辅助定位。
如果想要测试激光头是否有出光，那么这个时候，可以利用这个点射的功能进行测试。
6、当有时候激光头的走动很快或者很慢的时候，利用控制面板上面的速度键，可以设置激光头面板默认的速度。
调制到合适的速度即可。

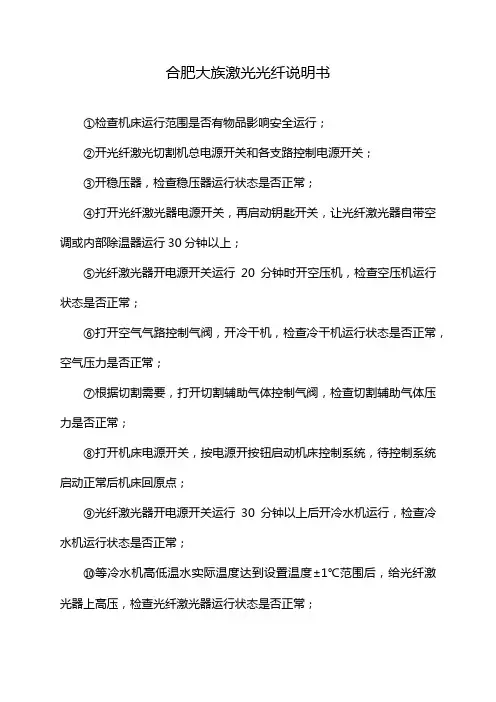

合肥大族激光光纤说明书
合肥大族激光光纤说明书
①检查机床运行范围是否有物品影响安全运行；
②开光纤激光切割机总电源开关和各支路控制电源开关；
③开稳压器，检查稳压器运行状态是否正常；
④打开光纤激光器电源开关，再启动钥匙开关，让光纤激光器自带空调或内部除温器运行30分钟以上；
⑤光纤激光器开电源开关运行20分钟时开空压机，检查空压机运行状态是否正常；
⑥打开空气气路控制气阀，开冷干机，检查冷干机运行状态是否正常，空气压力是否正常；
⑦根据切割需要，打开切割辅助气体控制气阀，检查切割辅助气体压力是否正常；
⑧打开机床电源开关，按电源开按钮启动机床控制系统，待控制系统启动正常后机床回原点；
⑨光纤激光器开电源开关运行30分钟以上后开冷水机运行，检查冷水机运行状态是否正常；
⑩等冷水机高低温水实际温度达到设置温度±1℃范围后，给光纤激光器上高压，检查光纤激光器运行状态是否正常；
⑪开抽风机或除尘器，检查抽风机或除尘器运行状态是否正常，光纤激光切割机进入待切割状态。
客户开机过程中无切割任务或休息时间超过1小时，建议客户关光纤激光器高压，不关光纤激光器电源开关，关冷水机。
需再次切割产品时，开冷水机运行，等冷水机高低温水实际温度达到设置温度±1℃范围后，给光纤激光器上高压，然后出光切割。
注意：不能出现光纤激光器电源开关已关，而冷水机却仍在运行的情况！
晚上关机时，建议客户不关光纤激光器电源开关，让光纤激光器自带的空调或内部除湿器一直工作，耗电量较少，第二天开光纤激光器时就无需等待30分钟。
光功率计按键使用方法
光功率计按键使用方法
嘿，朋友们！今天咱来聊聊光功率计按键的使用方法，这可真是个有趣又实用的玩意儿啊！
光功率计，就像是我们测量光的小助手。
它上面的那些按键，每个都有自己独特的作用呢！比如说那个“电源键”，就像是启动小助手的开关，轻轻一按，嘿，它就活起来啦！然后呢，还有“测量键”，这可太重要啦，就好比是让小助手开始工作的命令，按下它，就能知道光的情况啦。
再看看那个“量程切换键”，哇哦，这就像是给小助手换了个不同的工具，根据不同的情况选择合适的量程，那测量出来的数据才更准确呀！还有“单位切换键”，嘿嘿，能让我们用自己习惯的单位来看结果，多方便呀！
想象一下，你在摆弄光功率计的时候，就像是在和一个聪明的小伙伴交流。
你按对了键，它就给你准确的回应，多有意思呀！
可别小看这些按键哦，用错了可就得不到想要的结果啦。
就好像你本来想让小助手给你拿苹果，结果你按错了按钮，它给你拿了个香蕉，那可不行呀！所以呀，一定要熟悉每个按键的功能，就像熟悉你的好朋友的喜好一样。
比如说，你在测量的时候，可不能乱按一通呀，得根据实际情况选择合适的按键。
要是不小心按错了量程切换键，那测出来的数据说不定就差之千里啦！这可不是闹着玩的哟！
而且呀，要爱护我们的光功率计，就像爱护你的宝贝玩具一样。
别摔了它，也别让它沾到水呀什么的。
这些按键可都是很娇贵的呢！
哎呀，说了这么多，其实总结起来就是，要认真对待光功率计的按键，了解它们的功能，正确使用它们。
这样我们才能从光功率计那里得到准确又有用的数据呀！大家可一定要记住哦，别到时候用的时候手忙脚乱的，那可就不好啦！哈哈！。
大族激光切割机使用说明
大族激光切割机使用说明
1. 产品简介
大族激光切割机是一种高效、精准的切割设备，广泛应用于金属加工、制造业等领域。
本文将详细介绍大族激光切割机的使用方法和注意事项，帮助用户更好地操作设备，提高工作效率。
2. 设备组成
大族激光切割机主要由以下组件构成： - 激光发生器 - 光路传导系统 - 控制系统- 工作台 - 辅助气体装置 - 冷却系统
3. 操作流程
1.准备工作
–开启电源，确保机器处于正常工作状态。
–检查辅助气体供给是否充足，确保正常切割。
2.加载工件
–将待切割的工件放置在工作台上，并固定好。
3.设定切割参数
–根据工件材质和厚度等要求，在控制系统中设定相应的切割参数。
4.启动切割
–打开激光发生器，开始切割操作。
–注意观察切割过程，确保切割质量。
5.完成切割
–切割完成后关闭激光发生器，待工件冷却后取出。
6.清洁和维护
–关闭机器电源，清理工作台和光路系统，定期检查设备状态，保持设备运转良好。
4. 注意事项
•操作人员需穿戴好相应的防护装备，避免激光对人体造成伤害。
•切勿擅自更改切割参数，以免影响切割效果和设备寿命。
•长时间连续工作后，需对设备进行适当的休息和保养，避免损坏设备。
•请勿在设备旁放置易燃物品，确保安全操作。
5. 结语
通过本文的使用说明，相信用户能够更加熟练地操作大族激光切割机，确保工
作的高效和安全。
如有任何操作问题或故障，请及时联系售后服务人员进行处理，祝您工作顺利！。
ophir激光功率计说明书
ophir激光功率计说明书Ophir激光功率计是一种用于测量激光功率的设备。
它可以有效地测量激光的功率、能量和调制深度，是激光制造商和用户在研发和生产中必不可少的工具。
在使用之前，用户需要详细阅读说明书，掌握如何正确操作和使用它。
下面，我将分步骤阐述Ophir激光功率计说明书的使用方法。
一、产品包装和外观在购买Ophir激光功率计后，首先需要检查包装是否完好无损。
打开包装箱，取出Ophir激光功率计，检查外观是否有损伤。
如果没有任何问题，则可以进入下一步。
二、安装Ophir激光功率计将Ophir激光功率计插入电源插座，并开启开关。
等待10-15秒，直到设备完全启动。
可以通过屏幕上的指示灯来确认启动状态。
三、连接激光功率计与激光将您要测试的激光器连接到您的Ophir激光功率计上。
连接器通常是BNC或USB，具体取决于您的设备型号。
确保连接稳定并且连接器有良好的接触。
四、输入激光器数据在屏幕上按照提示输入激光器的相关数据：波长、功率和能量。
这些数据可以从激光器的规格中获取。
请注意，这是非常重要的，因为如果您输入错误的信息，您将得到错误的测量结果。
五、校准激光功率计在进行正式测试之前，需要校准Ophir激光功率计。
校准时需要使用已知功率的激光器。
尽量选择一个已经校准过的可靠激光器，这样可以确保您的测量结果尽可能准确。
六、测量激光功率程序输入正确并校准完成之后，您就可以开始测量激光功率了。
将激光照向Ophir激光功率计，确保激光稳定并垂直于Ophir激光功率计。
在读数稳定后，就可以记录测量结果并保存数据。
七、关机和存储在测试之后，请关闭设备并将其保存在其原来的包装中。
同时，将测量结果保存到您的计算机或其他储存设备中，以备日后参考。
总之，正确使用Ophir激光功率计是确保激光制造和使用的安全性和准确性的关键。
通过遵循上述步骤，您可以快速精确地测试激光功率，并确保在将来的制造和研发中使用它时可以获得准确的数据。
激光功率计使用
光功率计使用说明一、概述通常光功率计采用了精确的校准技术，可测量不同波长的光功率，是光电器件、光无源器件、光纤、光缆、光纤通信设备的测量，以及光纤通信系统工程建設和维护的必备的测量工具。
二．技术条件2．1 性能指标a．光波长范围： 850 ～1550 nmb．光功率测量范围：－70 ～＋10 dBmc．显示分辨率： 0.01 dBd．准确度： ±5％（－70 ～＋3 dBm ）非线性：≤ 4％（－70 ～＋3 dBm ）e．环境条件：工作温度 0 ～55℃工作湿度≤ 85％f．电源： AC 220伏／50Hz ±10％2．基本功能a．显示方式：线性（mw/μw/ nw），对数（dBm）、相对測量（d B）;b．自动功能：自动量程，自动调零，量程保持，平均处理，相对测量处理, 波长校准;三．原理光功率计由五部分组成, 即光探測器、程控放大器和程控滤波器、A/ D转换器、微处理器以及控制面板与数码显示器。
其原理方框图如下（图1）：A／D变换器P I NI／V 程控放大器和滤波器C P U控制面板和显示器图 1. 光功率计原理方块图被測光由PIN光探测器检测转换为光电流，由后续斩波稳定程控放大器将电流信号转换成电压信号，即实现I／V转换并放大，经程控滤波器滤除斩波附加分量及干扰信号后，送至A／D转换器，变成相应于输入光功率电平的数字信号，由微处理器（CPU）进行数据处理，再由数码显示器显示其数据。
CPU可根据注入光功率的大小自动设置量程状态和滤波器状态，同时，可由面板输入指令（通过CPU）控制各部分完成指定工作。
不注入光的情况下，可指令仪器自动调零。
四．使用4．1 面板说明1）前面板(1) POWER 电源开关。
(2) W dBm 对数或线性测量方式转换开关按键每按一次此键，显示方式在“W” 和“dBm”之间切换，并且数码显示窗右侧相应的指示器发光。
(3) dB(REL) 相对测量按键。
激光功率计使用说明(译文)
激光功率计使用说明衰减器滑动拨块取样按钮功率/波长转换开关感测器衰减器位置指示显示器波长增/减按钮功率测量:1、将功率/波长转换开关拨至“W”档。
2、如果待测的激光功率＞10mW，将“衰减器滑动拨块”向感测器端移动，使功率衰减器遮盖住感测器，此时“衰减器位置指示器”显示为黑色，此时，衰减器在工作位置，所测量的功率不得超过30W/cm2，当衰减器不在工作位置，“衰减器位置指示器”显示为黄色，此时，所测量的功率不得超过0.5W/cm2。
3、按下并压住功率计的“取样按钮”。
4、将功率计插入激光束并使感测器中心对准激光束至少2秒钟以上。
注意：将感测器靠近光束正常的入射处，可获得最高的测量精度和减至最小的背反射损失。
如果光功率计发出嘟、嘟声响，并且显示器上显示为三条虚线“- - -”，说明此时测量的功率级别已超出最大功率范围。
5、释放取样按钮，将光功率计从光束处移出，6、在取样按钮被按下时，所测的功率峰值读数在显示器上显示，10秒钟后，光功率计自动关闭。
波长的设置:1、将“功率/波长切换开关”拨至λ档，当前的波长读数则在显示器上显示。
2、用“波长增/减按钮”调整波长从400nm~1064nm。
（当波长超过999nm时，显示器的读数为000至64，表示1000至1064。
）注：波长的设置已经被储存，改变波长的设置是不必要的，除非波长的范围发生变化。
警告！如果使用中超过设定的最大功率密度范围，将会导致激光功率计的感测器的损坏。
技术参数型号：33-1553-000传感器类型：硅元件波长范围：400~1064nm最大测量功率：10Mw精度：±5%内置衰减器：1W最大测量功率密度：0.5W/cm2最大内置衰减器测量功率密度：30W/cm2最小功率全刻度：9.99μW最小功率分辨率：0.01μW最小可视功率：0.5μW峰值取样时间：2秒显示保留时间：10秒功率显示范围：9.99μW ~ 999 mW电池寿命:180,000次(12秒/次)过载声音报警：嘟、嘟。
W200B激光焊接机使用说明书A正文
声明使用说明书所包含的内容均受到法的保护，未经XX市大族激光科技股份XX的批准，任何组织和个人不得以任何手段和形式对其进展复制、存于数据库或检索系统。
是XX市大族激光科技股份XX的注册商标并对其享有独占使用、许可使用、转让、续展等各项法定权利，未经XX市大族激光科技股份XX允许，任何组织或个人不得在商品上使用一样或类似的商标。
在所规定的支持保修X围内，XX市大族激光科技股份XX履行承诺的保修效劳，超出所在规定的保修X围的，恕不承当保修效劳。
对于在使用本产品过程中可能造成的损失，XX市大族激光科技股份XX不承当相关责任。
如发生任何争议，应按中华人民XX国的相关法律解决。
XX市大族激光科技股份XX随时可能因为软件或硬件升级对使用说明书的内容进展更新，所有这些更新都将纳入使用说明书新的版本中，恕不另行通知。
目录声明1目录11序言31.1欢送31.2公司简介42产品概述42.1综述42.2产品外观图及产品特点52.2.1产品外观图52.2.2产品特点52.3产品主要用途及适用X围52.4工作环境62.5整机构造与工作原理62.6各主要部件构造及其工作原理72.6.1激光电源72.6.2数控系统72.6.3光学系统72.6.3.1 Nd3+:YAG激光器72.6.3.2扩束镜82.6.3.3反射镜82.6.3.4光学聚集透镜92.6.4冷却系统92.6.5观察装置92.6.6吹气装置92.6.7红光定位系统103平安说明与预防措施103.1平安警告标识103.2平安管理警告113.3激光平安通告113.4电气平安113.5材料平安通告113.6消防平安124安装、调试124.1交货检查124.1.1开箱考前须知124.1.2检查内容124.2安装环境124.3安装、固定方法及考前须知12 4.4光学系统调试134.4.1调试考前须知134.4.2光斑的调整134.4.3扩束镜和聚焦镜154.4.4 45度反射镜155操作、使用155.1主面板操作155.1.1按键说明165.1.2按键的作用阶段175.2开机步骤175.3关机步骤176维护、保养及故障排除176.1日常维护186.1.1设备的清洁186.1.2冷却系统的维护186.1.3激光系统的维护186.2周期性保养206.3故障分析及排除方法227运输、装运和储存237.1运输考前须知237.2储存考前须知238技术参数239 HWP10000 700A电流放电波形可控式激光电源使用说明249.1主机设置249.2脉冲波形的定义259.3电源操作界面259.4使用设置269.4.1开机页面269.4.2激光电源设置269.4.3编辑当前脉冲波形269.4.4存储编辑区波形参数279.4.5工作过程中可以观察激光电源的输出记录279.4.6平安关闭电源279.5人机对话279.5.1编辑功能279.5.2试验功能289.5.3记忆功能289.5.4通信功能〔保存用途〕299.5.5系统功能299.6外部接口定义及使用方法309.6.1数据逻辑接口309.6.2内联接口319.6.3供电和输出接口319.7电源故障分析及排除方法31附录A：术语解释321序言1.1欢送谢谢您购置XX市大族激光科技股份XXW200B激光焊接机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大族激光功率计说明书
对于大族激光功率计的说明书，由于不知道具体是哪个型号的功率计，请参考以下一般性的说明：
1. 仪器概述
大族激光功率计是一种用于测量光束功率的仪器，适用于各种光学实验和精密测量场合。
该仪器采用高精度光电传感器和高速数据采集器，能够实时测量高功率激光输出的功率、能量密度、能量和脉冲宽度等参数。
同时，该仪器还具有高精度、高稳定性、高重复性和易操作等特点，是激光实验和工程中的必备仪器之一。
2. 技术参数
- 测量范围：0.1mW-300W
- 波长范围：400-1100nm
- 测量误差：±5%（单点校正）
- 分辨率：0.01mW
- 时间响应：<1s
- 工作温度：0℃-40℃
- 工作湿度：10%-80%
3. 使用方法
- 先将功率计放置在平稳的台面上，并接通电源。
- 打开激光光束，将光束照射到功率计的探测器上。
- 在计算机上启动功率计的软件，并进行仪器的一些基本设置（如波长、响应时间、校准等）。
- 点击“测量”按钮，即可开始采集光束的功率数据。
- 测量结束后，关闭软件和激光光束，并及时保存测量数据。
4. 注意事项
- 仪器应放置在干燥、通风、无尘和防震的环境中。
- 在操作过程中应遵循操作指南，注意安全。
- 为了保证测量精度，功率计应定期进行标准校准和线性校正。
- 不要将灰尘、油脂等污物接触到探测器，以免影响测试结果。
以上是大族激光功率计的一般性说明，具体请以实际仪器的说明书为准。
