焊接裂纹产生的原因
焊接裂纹产生原因及防治措施
以下为焊接裂纹产生原因及防治措施，一起来看看吧。
1、焊接裂纹的现象在焊缝或近缝区，由于焊接的影响，材料的原子结合遭到破坏，形成新的界面而产生的缝隙称为焊接裂缝，它具有缺口尖锐和长宽比大的特征。
按产生时的温度和时间的不同，裂纹可分为：热裂纹、冷裂纹、应力腐蚀裂纹和层状撕裂。
在焊接生产中，裂纹产生的部位有很多。
有的裂纹出现在焊缝表面，肉眼就能观察到；有的隐藏在焊缝内部，通过探伤检查才能发现；有的产生在焊缝上；有的则产生在热影响区内。
值得注意的是，裂纹有时在焊接过程中产生，有时在焊件焊后放置或运行一段时间之后才出现，后一种称为延迟裂纹，这种裂纹的危害性更为严重。
2、焊接裂纹的危害焊接裂缝是一种危害大的缺陷，除了降低焊接接头的承载能力，还因裂缝末端的尖锐缺口将引起严重的应力集中，促使裂缝扩展，最终会导致焊接结构的破坏，使产品报废，甚至会引起严重的事故。
通常，在焊接接头中，裂缝是一种不允许存在的缺陷。
一旦发现即应彻底清除，进行返修焊接。
3、焊接裂纹的产生原因及防治措施由于不同裂缝的产生原因和形成机理不同，下面就热裂缝、冷裂缝和再热裂缝三类分别予以讨论。
3.1、热裂纹热裂缝一般是指高温下（从凝固温度范围附近至铁碳平衡图上的A3线以上温度）所产生的裂纹，又称高温裂缝或结晶裂缝。
热裂缝通常在焊缝内产生，有时也可能出现在热影响区。
原因：由于焊接熔池在结晶过程中存在着偏析现象，低熔点共晶和杂质在结晶过程中以液态间层存在形成偏析，凝固以后强度也较低，当焊接应力足够大时，就会将液态间层或刚凝固不久的固态金属拉开形成裂缝。
此外，如果母材的晶界上也存在有低熔点共晶和杂质，则在加热温度超过其熔点的热影响区，这些低熔点化合物将熔化而形成液态间层，当焊接拉应力足够大时，也会被拉开而形成热影响区液化裂缝。
总之，热裂缝的产生是冶金因素和力学因素综合作用的结果。
防治措施：防止产生热裂缝的措施，可以从冶金因素和力学因素两个方面入手。
控制母材及焊材有害元素、杂质含量限制母材及焊接材料（包括焊条、焊丝、焊剂和保护气体）中易偏析元素及有害杂质的含量。
焊接冷裂纹产生原因及防止措施
焊接冷裂纹产生原因及防止措施1.原因：1.1材料的选择不当：焊接材料的化学成分不合适，或者材料含有较高的残留应力，容易导致冷裂纹的生成。
1.2焊接过程中的热输入不合适：焊接过程中产生的热量和焊接速度不合理，容易造成焊缝和母材之间的温度差异，从而导致冷裂纹的生成。
1.3焊接残余应力：焊接后，热量的收缩导致焊缝和母材之间的残余应力，这些应力容易导致冷裂纹的生成。
1.4接缝设计不合理：接缝的形状和尺寸设计不合理，例如锯齿形的接头，容易导致应力集中，增加冷裂纹的风险。
1.5焊接过程中的不合理操作：焊接过程中出现的不合理操作，例如焊接速度太快或太慢，焊接温度不稳定，都会增加冷裂纹的发生风险。
2.防止措施：2.1合理选择焊接材料：选择合适的焊接材料，确保化学成分符合要求，并且没有过高的残余应力。
2.2控制热输入：控制焊接过程中的热输入，一方面要保证足够的热能输入，使焊缝和母材温度均匀，另一方面要避免过高的热输入，以免造成过大的残余应力。
2.3使用预热和后热处理：对于容易产生冷裂纹的材料和结构，可以采用预热和后热处理的方法来减少焊接过程中的残余应力。
2.4设计合理的焊缝：在设计焊缝时，应尽量避免锯齿形的接头，可以采用圆弧形或其他形状，以减少应力集中。
2.5严格控制焊接过程参数：焊接过程中应严格控制焊接速度、焊接压力和焊接温度等参数，确保稳定和合理的焊接条件。
2.6检测和治理裂纹：焊接后应对焊缝进行严格的裂纹检测，如超声波检测、磁粉检测等，一旦发现裂纹，应及时采取治理措施，包括打磨、退火或重新焊接等。
2.7人员培训和操作规范：通过人员培训，提高焊接人员的技术水平和操作规范，减少不合理操作的发生，从而减少冷裂纹的产生。
总结起来，焊接冷裂纹的产生主要是由材料的选择不当、焊接过程中的热输入不合适、焊接残余应力、接缝设计不合理和焊接过程中的不合理操作等原因造成的。
为了防止焊接冷裂纹的产生，应选择合适的焊接材料、控制热输入、使用预热和后热处理、设计合理的焊缝、严格控制焊接过程参数、检测和治理裂纹，并加强人员培训和操作规范。
焊缝边缘开裂的原因
焊缝边缘开裂的原因焊缝边缘开裂是焊接过程中常见的问题，其原因可能涉及多个方面。
本文将从材料、设计、工艺等多个角度分析焊缝边缘开裂的原因。
一、材料因素1.1 材料成分不合适焊接材料成分不合适是导致焊缝边缘开裂的主要原因之一。
如果焊接材料中含有过高的含碳量，会导致在焊接时产生大量的热影响区，使得局部组织发生相变，从而引起热裂纹和冷裂纹。
1.2 材料质量不好材料质量不好也是导致焊缝边缘开裂的一个重要原因。
如果材料表面存在氧化物、油脂等污染物，会影响到焊接时的熔池形成和凝固过程，从而引起热裂纹和冷裂纹。
二、设计因素2.1 焊接结构设计不合理如果焊接结构设计不合理，例如在薄板上进行大面积的单面焊接或者在薄壁管道上进行横向交叉连接等操作，会使得局部产生较大的热应力，从而引起焊缝边缘开裂。
2.2 焊接接头设计不合理如果焊接接头设计不合理，例如在T型接头的横向连接处进行单面焊接或者在角钢连接处进行单面角焊等操作，会使得局部产生较大的热应力和残余应力，从而引起焊缝边缘开裂。
三、工艺因素3.1 焊接参数不合适如果焊接参数不合适，例如电流过大、电弧长度过长或者焊速过快等操作，会使得局部产生过高的温度和残余应力，从而引起热裂纹和冷裂纹。
3.2 焊缝准备不充分如果焊缝准备不充分，例如未清除表面氧化物、油脂等污染物或者未进行适当的坡口处理等操作，会影响到焊接时的熔池形成和凝固过程，从而引起热裂纹和冷裂纹。
3.3 焊接方式选择不当如果选择了不适当的焊接方式，在进行高温下的融合时可能会产生过高的温度和残余应力，从而引起热裂纹和冷裂纹。
综上所述，焊缝边缘开裂的原因可能涉及材料、设计、工艺等多个方面。
为了避免焊缝边缘开裂的发生，需要在焊接前进行充分的准备工作，选择合适的材料和焊接参数，并进行合理的结构设计和接头设计。
同时，在焊接过程中要注意控制温度和残余应力，确保焊接质量。
焊接裂纹产生的原因

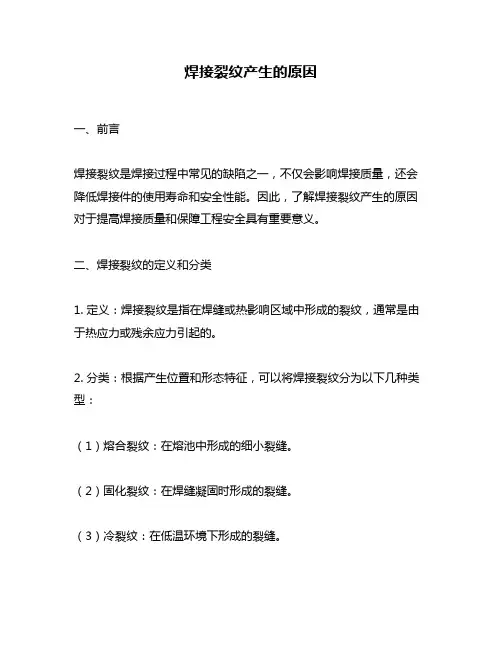

焊接裂纹产生的原因一、前言焊接裂纹是焊接过程中常见的缺陷之一，不仅会影响焊接质量，还会降低焊接件的使用寿命和安全性能。
因此，了解焊接裂纹产生的原因对于提高焊接质量和保障工程安全具有重要意义。
二、焊接裂纹的定义和分类1. 定义：焊接裂纹是指在焊缝或热影响区域中形成的裂纹，通常是由于热应力或残余应力引起的。
2. 分类：根据产生位置和形态特征，可以将焊接裂纹分为以下几种类型：（1）熔合裂纹：在熔池中形成的细小裂缝。
（2）固化裂纹：在焊缝凝固时形成的裂缝。
（3）冷裂纹：在低温环境下形成的裂缝。
（4）热裂纹：在高温环境下形成的裂缝。
三、焊接裂纹产生的原因1. 焊材问题（1）含水氢问题：水氢是影响金属材料强度和塑性最主要的元素之一，它会导致焊接裂纹的产生。
因此，焊接前必须保证焊材的含水氢量符合标准要求。
（2）夹杂物问题：夹杂物是金属中不可避免的缺陷之一，如果夹杂物过多或分布不均匀，会增加焊接裂纹的产生风险。
2. 焊接工艺问题（1）预热问题：预热是为了减少焊接残余应力而采取的措施。
如果预热温度不足或时间不够，则会导致焊接裂纹的产生。
（2）冷却速率问题：冷却速率过快会导致焊缝内部应力过大，从而引起热裂纹；而冷却速率过慢则容易形成固化裂纹。
（3）电流密度问题：电流密度过大会导致焊缝温度过高，从而引起热裂纹；而电流密度过小则容易形成固化裂纹。
（4）气体保护问题：气体保护是为了防止氧化、污染和外界环境对焊缝造成影响。
如果气体保护不到位，则会导致焊缝中夹杂物增多，从而增加焊接裂纹的产生风险。
3. 焊接材料和工件问题（1）材料厚度问题：焊接厚板时，由于板材内部残余应力较大，容易形成热裂纹。
（2）材料硬度问题：如果焊接的两个工件硬度差别较大，则在焊接过程中容易产生残余应力，从而引起焊接裂纹的产生。
（3）材料组织问题：如果焊接的两个工件组织不同，则在焊接过程中容易产生残余应力，从而引起焊接裂纹的产生。
四、结论综上所述，影响焊接裂纹产生的因素很多，其中包括了焊材、工艺和材料等方面。
焊接裂纹原因
焊接裂纹原因
焊接裂纹是焊接过程中经常出现的问题，它会严重影响焊接质量和使用性能。
焊接裂纹的出现是由多种因素造成的。
首先，焊接材料的选择和准备不当可能是造成焊接裂纹的主要原因之一。
如果焊接材料的硬度、强度、延展性等性能不匹配或不符合要求，就会导致焊接过程中产生应力集中，从而形成裂纹。
其次，焊接过程中的热输入控制不当也会导致焊接裂纹的产生。
如果焊接时的热输入过大或过小，就会使焊接接头的温度变化不均匀，从而造成应力集中和裂纹。
此外，焊接操作的技术水平和焊接设备的使用也是影响焊接裂纹的重要因素。
如果焊接人员的技术水平不高，焊接设备的工作状态不稳定，就会导致焊接接头的温度和应力分布不均匀，从而加剧焊接裂纹的产生。
最后，焊接材料的质量和焊接接头的设计也会影响焊接裂纹的产生。
如果焊接材料的含氧量过高或焊接接头的设计不合理，就会导致焊接过程中产生大量气孔和焊接裂纹。
综上所述，焊接裂纹的产生是一个复杂的过程，需要综合考虑多种因素。
只有在焊接过程中严格控制焊接材料的选择和准备、热输入的控制、焊接操作的技术水平和焊接设备的使用、以及焊接材料的质量和焊接接头的设计等方面，才能有效地预防和控制焊接裂纹的产生，保证焊接质量和使用性能。
- 1 -。
焊接产生裂纹的原因
焊接产生裂纹的原因焊接是一种常见的金属连接方法，它通常用于制造和维修工业部件。
然而，焊接过程中经常会出现裂纹，对焊接接头的强度和可靠性产生负面影响。
本文将探讨焊接产生裂纹的原因，并提供一些预防措施和解决方法。
1. 温度梯度引起的热应力焊接过程中，焊接区域会受到局部加热和快速冷却的影响，导致温度梯度的存在。
这种温度梯度会引起金属的热应力，使焊接接头产生裂纹。
解决方法：•控制焊接过程中的局部预热和退火，使温度梯度减小。
•使用预热设备在焊接区域加热，使温度分布更均匀。
•合理选择焊接电流和速度，避免出现过大的温度梯度。
2. 结构应力引起的裂纹焊接接头通常会承受结构应力，如拉伸、挤压或弯曲力。
由于焊接引起的组织和性能变化，焊接接头在受到结构应力时容易产生裂纹。
解决方法：•选择合适的焊接方法和焊接接头结构，减少结构应力对焊接接头的影响。
•优化焊接参数，使焊接接头的强度与结构应力相匹配。
•进行后焊热处理，提高焊接接头的强度和韧性。
3. 金属材料的选择和准备焊接材料的选择和准备对焊接接头的质量有重要影响。
不同材料的熔点、热膨胀系数和焊接性能不同，可能导致焊接接头产生裂纹。
解决方法：•选择合适的焊接材料，使其熔点和热膨胀系数与基材相匹配。
•对焊接材料进行预处理，去除氧化物和杂质，提高焊接接头的强度和韧性。
•使用合适的焊接方法和技术，确保焊接材料在焊接过程中融合良好。
4. 不适当的焊接参数和工艺焊接参数和工艺的选择对焊接接头的质量和裂纹的形成有重要影响。
过高或过低的焊接电流、电压、焊接速度和功率都可能导致焊接接头产生裂纹。
解决方法：•根据焊接材料的特性和焊接要求，选择合适的焊接参数。
•进行焊接试验和质量控制，确保焊接接头达到预期的质量要求。
•遵循正确的焊接工艺和操作规程，保证焊接接头的质量和强度。
5. 应力集中和裂纹敏感区域焊接接头通常存在着应力集中和裂纹敏感区域，这些区域容易产生裂纹。
焊接过程中的热收缩和组织变化可能导致焊接接头的应力集中和裂纹敏感性增加。
焊接横向裂纹产生原因及控制措施
一、焊接横向裂纹产生原因：1、应力作用。
即钢管成型后的残余应力和焊接应力。
2、焊接工艺不合理。
如焊缝成形系数过小、预热温度不够或未进行焊前预热、焊接线能量过大、焊接后热处理不当、保温时间太短等。
3、由于氢的存在。
如焊剂烘干不够，预热温度不充分或未进行焊前预热、以及多层焊的层间温度不够。
4、冶金因素。
焊接过程中有低熔点杂质进入，如铜及铜合金。
铜的来源主要有焊丝表面所镀的用于防止焊丝锈蚀的铜，或者导电嘴、铜合金导电杆内壁被磨损产生的铜。
这些铜屑从导电嘴内孔进入焊剂，在焊接过程中接触焊接熔池导致横向裂纹。
二、控制措施：1、焊管成型。
为了合理控制残余应力，不仅需要采用针对性的设备和工艺，还需要在钢管成型前进行必要的成型工艺评定，对成型的设备、材料、产品的规格、预弯的程度、成型的速度、成型的压力、参数等进行试验和评定，合格后方进行焊管成型。
2、焊前预热。
要根据具体的材质、具体的工作环境确定预热及层间温度。
3、焊接工艺。
1）埋弧焊时，为了减少焊接热输入，不建议采用多丝焊，建议尽量采用单丝多道焊，焊道平行排列，且每条焊道的宽度控制在15min以内；层间温度控制在110-250℃。
2）严格控制焊道宽度焊道越宽，产生横裂的可能性越大。
焊接时，要尽量地采用窄焊道，多分道，减少焊道宽度，减少热输入。
4、焊接材料1）焊丝。
选择低强度的焊丝，这样可以适当降低焊缝的碳当量，提高焊缝的塑性，有助于减少焊接裂纹的产生。
同时注意使用不镀铜的焊丝，防止铜或铜合金进入焊缝熔池。
另外需要注意防潮和防生锈。
2）焊剂。
焊剂在使用前必须按照焊剂厂家推荐的烘干工艺烘干，烘干后在烘箱内进行保温，不可烘干后就倒出来，防止受潮。
及时对使用中的焊剂进行磁选，磁选后放进保温桶中储存，防止在空气中受潮。
及时更换焊剂，防止流落到焊剂内的铜及铜合金交换污染。
3）焊后保温、缓冷。
春秋两季，焊接好后可以在室温下直接暴露在空气中缓冷。
春冬两季，焊接好以后可以在室温下用保温棉把焊缝两面覆盖，在空气中缓冷。
焊接裂纹产生原因及防治措施
焊接裂纹产生原因及防治措施焊接裂纹是指在焊接过程中，焊缝或焊接接头出现的裂纹现象。
焊接裂纹的产生原因有很多，主要包括材料选择不当、焊接工艺参数不合理、应力集中、焊接变形等因素。
为了防止焊接裂纹的产生，需采取相应的防治措施。
一、材料选择不当是造成焊接裂纹的主要原因之一。
不同材料的热膨胀系数、熔点和强度等性质差异较大，若选择不当，会导致焊接时产生较大的残余应力，从而引发焊接裂纹。
因此，在焊接前应对材料进行仔细选择，确保焊接材料的相容性和相似性。
二、焊接工艺参数不合理也是引起焊接裂纹的重要原因。
焊接过程中，焊接电流、电压、速度等参数的选择不当，容易造成焊接热输入过大或过小，从而导致焊接裂纹的产生。
因此，需要根据焊接材料的厚度、形状和焊接位置等因素，合理调整焊接工艺参数，以减少焊接残余应力的产生。
三、应力集中也是焊接裂纹的重要原因之一。
焊接过程中，由于材料的热膨胀和收缩不均匀，会导致焊接接头处应力集中，从而造成焊接裂纹的产生。
为了减少应力集中，可以采取适当的预热和后热处理措施，使焊接接头的温度均匀分布，减少残余应力的产生。
四、焊接变形也是引起焊接裂纹的常见原因。
焊接过程中，由于热膨胀和收缩的影响，焊接接头会发生一定的变形，如果变形过大，就会产生焊接裂纹。
为了控制焊接变形，可以采用适当的夹具和焊接顺序，使焊接接头得到良好的约束，减少变形的发生。
为了预防焊接裂纹的产生，可以采取以下防治措施：1.合理选择焊接材料，确保材料具有相似的熔点和热膨胀系数，减少焊接时的残余应力。
2.合理调整焊接工艺参数，根据焊接材料的特性和焊接位置，确定合适的焊接电流、电压和速度等参数，以减少焊接热输入和残余应力。
3.采取适当的预热和后热处理措施，使焊接接头的温度均匀分布，减少应力集中和残余应力的产生。
4.采用适当的夹具和焊接顺序，控制焊接变形，减少焊接裂纹的发生。
5.进行焊接前的材料表面处理，确保焊接接头的清洁度和表面质量，减少焊接缺陷的产生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
焊接裂纹产生的原因
1. 引言
焊接是将两个或多个金属材料通过熔化并冷却形成一体的加工方法。
然而，在焊接过程中，裂纹的产生可能会导致焊接接头的强度和密封性下降，从而影响产品的质量和安全性。
因此，了解焊接裂纹产生的原因对于提高焊接工艺和产品质量至关重要。
2. 焊接裂纹的分类
焊接裂纹通常可以分为热裂纹、冷裂纹和应力腐蚀裂纹三类。
2.1 热裂纹
热裂纹是在焊接过程中由于局部区域受到高温热循环引起的。
主要包括固相变热裂纹、液相变热裂纹和固液相变热裂纹。
2.2 冷裂纹
冷裂纹是在焊缝凝固过程中由于温度梯度引起的。
主要包括基体冷裂纹、极低温冷裂纹和残余应力引起的冷裂纹。
2.3 应力腐蚀裂纹
应力腐蚀裂纹是在焊接接头表面受到应力和介质共同作用下产生的。
主要包括氢致应力腐蚀裂纹和应力腐蚀疲劳裂纹。
3. 焊接裂纹产生的原因
3.1 热裂纹产生的原因
热裂纹主要是由于焊接过程中局部区域的温度变化引起的。
以下是几个常见的原因：
•不合适的焊接参数：如焊接电流、电压和速度等参数选择不当，会导致焊缝局部区域温度过高或过低，从而引起热裂纹。
•不合理的预热和后热处理：预热温度选择不当或后热处理不到位，会使焊缝局部区域冷却速度不均匀，从而容易产生热裂纹。
•材料组织性能差异：如果焊接材料之间存在明显的化学成分差异或晶粒尺寸差异，会导致局部区域在焊接过程中受到不均匀的热影响，进而引起热裂纹
的产生。
3.2 冷裂纹产生的原因
冷裂纹主要是由于焊接过程中局部区域的温度梯度引起的。
以下是几个常见的原因：
•焊接速度过快：焊接速度过快会导致焊缝凝固不完全，局部区域温度梯度大，从而容易产生冷裂纹。
•焊接材料选择不当：某些材料在焊接过程中容易形成低温脆性组织，一旦遇到高应力或剧烈变形，就会发生冷裂纹。
•焊接残余应力：焊接过程中产生的残余应力可能会导致局部区域发生塑性变形，进而引起冷裂纹。
3.3 应力腐蚀裂纹产生的原因
应力腐蚀裂纹主要是由于焊接接头表面受到应力和介质共同作用下产生的。
以下是几个常见的原因：
•焊缝处存在应力集中：焊缝处由于形状设计不合理或者存在缺陷，会导致应力集中，从而容易产生应力腐蚀裂纹。
•环境介质的腐蚀性：焊接接头所处的环境介质具有一定的腐蚀性，当介质侵入焊缝并与应力共同作用时，容易引起应力腐蚀裂纹。
4. 焊接裂纹的预防措施
4.1 控制焊接参数
合理选择焊接参数是预防焊接裂纹的重要措施。
通过调整电流、电压、速度等参数，使焊缝局部区域温度变化均匀，减少热裂纹和冷裂纹的产生。
4.2 合理预热和后热处理
预热可以提高材料的韧性和抗裂纹能力，后热处理可以减少残余应力。
通过合理控制预热温度、时间和后热处理方式，可以有效预防焊接裂纹的产生。
4.3 选用合适材料
选择具有良好可焊性和抗裂能力的材料是预防焊接裂纹的关键。
避免使用易产生低温脆性组织的材料，并根据具体工艺要求选择合适的焊接材料。
4.4 加强检测和质量控制
通过无损检测和可视检查等手段，及时发现焊接缺陷和裂纹，做好质量控制工作。
及时修复或更换有缺陷的焊接接头，确保产品的安全和可靠性。
5. 总结
焊接裂纹是影响焊接接头质量和性能的重要因素。
热裂纹、冷裂纹和应力腐蚀裂纹是常见的焊接裂纹类型。
了解焊接裂纹产生的原因，并采取相应的预防措施，可以有效提高焊接质量和产品可靠性。
在实际生产中，需要根据具体情况合理选择焊接参数、加强材料选择和质量控制，以确保焊接过程中不出现裂纹问题。
