乘法器原理

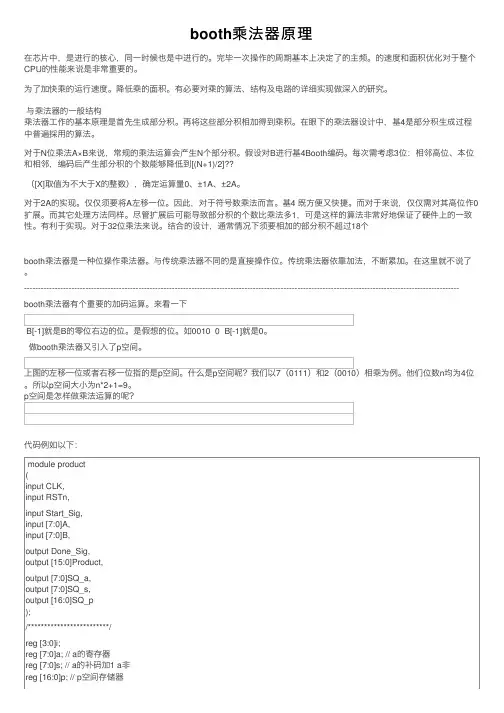

booth乘法器原理
booth乘法器原理在芯⽚中，是进⾏的核⼼，同⼀时候也是中进⾏的。
完毕⼀次操作的周期基本上决定了的主频。
的速度和⾯积优化对于整个CPU的性能来说是⾮常重要的。
为了加快乘的运⾏速度。
降低乘的⾯积。
有必要对乘的算法、结构及电路的详细实现做深⼊的研究。
与乘法器的⼀般结构乘法器⼯作的基本原理是⾸先⽣成部分积。
再将这些部分积相加得到乘积。
在眼下的乘法器设计中，基4是部分积⽣成过程中普遍採⽤的算法。
对于N位乘法A×B来说，常规的乘法运算会产⽣N个部分积。
假设对B进⾏基4Booth编码。
每次需考虑3位：相邻⾼位、本位和相邻，编码后产⽣部分积的个数能够降低到[(N+1)/2]??（[X]取值为不⼤于X的整数），确定运算量0、±1A、±2A。
对于2A的实现。
仅仅须要将A左移⼀位。
因此，对于符号数乘法⽽⾔。
基4 既⽅便⼜快捷。
⽽对于来说，仅仅需对其⾼位作0扩展。
⽽其它处理⽅法同样。
尽管扩展后可能导致部分积的个数⽐乘法多1，可是这样的算法⾮常好地保证了硬件上的⼀致性。
有利于实现。
对于32位乘法来说。
结合的设计，通常情况下须要相加的部分积不超过18个booth乘法器是⼀种位操作乘法器。
与传统乘法器不同的是直接操作位。
传统乘法器依靠加法，不断累加。
在这⾥就不说了。
------------------------------------------------------------------------------------------------------------------------------------------------------------booth乘法器有个重要的加码运算。
来看⼀下做booth乘法器⼜引⼊了p空间。
代码例如以下：module product(input CLK,input RSTn,input Start_Sig,input [7:0]A,input [7:0]B,output Done_Sig,output [15:0]Product,output [7:0]SQ_a,output [7:0]SQ_s,output [16:0]SQ_p);/*************************/reg [3:0]i;reg [7:0]a; // a的寄存器reg [7:0]s; // a的补码加1 a⾮reg [16:0]p; // p空间存储器reg [3:0]X; //操作次数reg isDone;always @ ( posedge CLK or negedge RSTn )if( !RSTn )begini <= 4'd0;a <= 8'd0;s <= 8'd0;p <= 17'd0;X <= 4'd0;isDone <= 1'b0;endelse if( Start_Sig )case( i )0:begin a <= A; s <= ( ~A + 1'b1 ); p <= { 8'd0 , B , 1'b0 }; i <= i + 1'b1; end 1:if( X == 8 ) begin X <= 4'd0; i <= i + 4'd2; endelse if( p[1:0] == 2'b01 ) begin p <= { p[16:9] + a , p[8:0] }; i <= i + 1'b1; end else if( p[1:0] == 2'b10 ) begin p <= { p[16:9] + s , p[8:0] }; i <= i + 1'b1; end else i <= i + 1'b1;2:begin p <= { p[16] , p[16:1] }; X <= X + 1'b1; i <= i - 1'b1; end3:begin isDone <= 1'b1; i <= i + 1'b1; end4:begin isDone <= 1'b0; i <= 4'd0; endendcase/*************************/assign Done_Sig = isDone;assign Product = p[16:1];/*************************/assign SQ_a = a;assign SQ_s = s;assign SQ_p = p;/**************************/endmodule。
模拟乘法器原理
模拟乘法器原理乘法器是一种电路设计，用于将两个输入数相乘，并输出它们的乘积。
乘法器常用于数字信号处理、计算机和通信系统中。
乘法器的原理基于布尔代数和逻辑门。
它通常由多个逻辑门和触发器组成，以实现乘法运算。
乘法器的设计要考虑精度和运算速度。
一种常见的乘法器设计是Booth乘法器，它使用偏置编码技术来减少部分乘积的计算。
另一种常见的设计是Wallace树乘法器，它通过级联多个片段乘法器来提高速度。
乘法器的操作原理是分别将两个输入数的每个位进行乘法运算，并将结果相加。
具体步骤如下：1. 将两个输入数分别展开为二进制形式，对应位分别相乘。
最低位乘积直接输入到第一级部分乘积的输入。
2. 对每一位乘积进行部分乘积运算。
部分乘积运算是将当前位乘积和之前的部分乘积相加，并将结果输出到下一级。
3. 重复步骤2，直到所有位的乘积都被计算出来。
4. 对所有部分乘积进行累加，得到最终的乘积结果。
乘法器还需要考虑进位和溢出的问题。
在每一位相乘时，会产生进位位和当前位的乘积。
如果乘积超过了位数的范围，就会产生溢出。
乘法器的性能可以通过速度和面积这两个指标来评估。
速度是指乘法器完成一次乘法运算所需的时间，面积是指乘法器所占据的芯片空间大小。
总结来说，乘法器是一种常见的电路设计，用于将两个输入数相乘。
乘法器的原理基于布尔代数和逻辑门，它的设计考虑了精度和运算速度。
乘法器的操作原理是对输入数的每一位进行乘法运算，并将结果累加得到最终的乘积。
乘法器还需要考虑进位和溢出的问题。
乘法器的性能可以通过速度和面积来评估。
乘法器的工作原理
乘法器的工作原理
乘法器是一种用于实现数字乘法运算的电路或器件。
它将两个输入的数字进行相乘，并得到其乘积作为输出。
乘法器的工作原理基于逻辑门电路的组合与串联。
乘法器通常是由多个部分组成的，其中包括乘法器的位数、运算规则以及乘法器内部的逻辑门电路。
这些部分协同工作以实现精确且高效的乘法运算。
在一个典型的乘法器中，输入信号将首先被分为不同的位数。
每一位数将被独立处理，并最终合并以得到最终的乘积结果。
每个位数的处理过程包括了多个逻辑运算，例如与门、或门和异或门。
为了完成乘法运算，乘法器将两个输入位进行逐位相乘。
这里的位可以是二进制位，也可以是十进制位。
逐位相乘的方法可以通过一系列的逻辑门电路来实现。
这些逻辑门电路可以对输入位进行操作，并生成相乘位的输出。
在乘法器中，最低有效位（LSB）的运算最先进行。
在相邻的
位运算完成后，它们的结果会被以并行的方式传递给下一位的运算。
这样一直进行到最高有效位（MSB）的运算完成。
最后，所有位的乘法结果会被整合在一起，形成最终的乘积。
乘法器的性能取决于其位数和逻辑门电路的设计。
更高的位数会产生更精确的乘法结果，但也会增加乘法器的复杂性和功耗。
因此，在设计乘法器时需要权衡精确性和性能之间的关系。
总之，乘法器是一种通过组合逻辑门电路来实现数字乘法运算的电路或器件。
它将输入信号分解为不同的位数，并使用逻辑门电路逐位相乘。
最后，将每个位的乘法结果合并在一起，得到总体的乘积输出。
数电乘法器
数字电路乘法器1. 介绍数字电路乘法器是一种用于实现数字乘法运算的电子设备。
在现代计算机和其他数字系统中，乘法是一项基本的运算操作，因此乘法器在数字电路设计中起着重要的作用。
本文将介绍数电乘法器的原理、分类和应用。
2. 原理数电乘法器通过将两个二进制数相乘，得到一个更大的结果。
它通常由多个逻辑门和触发器组成，根据不同的设计可以实现不同位数的乘法运算。
2.1 二进制数相乘在二进制系统中，两个二进制数相乘的过程与十进制数相乘类似。
对于两个n位二进制数A和B，结果C为一个2n位的二进制数。
具体计算过程如下：1.将B的每一位与A相乘，并将结果按位左移对应位置。
2.将所有部分结果相加得到最终结果C。
例如，对于4位二进制数1010和3位二进制数110进行相乘：1010x 110--------0000 (1010 * 0)0000 (1010 * 1, 左移一位)+10100 (1010 * 1, 左移两位)--------+1111000 (结果C)2.2 数电乘法器的实现数电乘法器可以通过组合逻辑和时序逻辑来实现。
组合逻辑用于计算各个部分结果，时序逻辑用于将部分结果相加。
常见的数电乘法器有三种类型：串行乘法器、并行乘法器和Booth编码乘法器。
2.2.1 串行乘法器串行乘法器是一种简单的乘法器，它按位进行计算。
每次计算一位，并将结果与进位一起传递给下一位。
由于每次只计算一位，所以速度较慢。
但是它的硬件实现相对简单，适用于低功耗和面积有限的应用。
2.2.2 并行乘法器并行乘法器是一种同时计算多个部分结果的乘法器。
它将输入数划分为多个部分，并使用多个逻辑门同时计算各个部分结果。
最后将所有部分结果相加得到最终结果。
并行乘法器具有较高的运算速度，但需要更多的硬件资源。
2.2.3 Booth编码乘法器Booth编码是一种优化的二进制乘法算法，可以减少乘法器的硬件复杂度。
Booth编码乘法器使用三位编码来表示部分结果，并通过查找表进行计算。
乘法器工作原理
乘法器工作原理
乘法器是一种电子设备，用于实现两个数字（或模拟）信号的乘法运算。
其工作原理可以简单地描述如下：
1. 输入信号：乘法器通常有两个输入端，分别用于接收待相乘的数字信号A和B。
2. 位展开：乘法器将输入信号A和B进行位展开操作，即将
每一个输入位（或字节）进行分离和独立处理。
这可以通过触发器、逻辑门电路等实现。
3. 部分乘积计算：对每一对输入位进行乘法运算，并将结果存储在部分乘积寄存器中。
这可以通过加法器电路来实现，其中每一个乘积被加到累加器中。
4. 乘积累加：将所有的部分乘积相加得到最终的乘积结果。
这可以通过多级加法器电路来实现。
一般来说，乘法器采用树形结构或布斯-舍乘法算法（Booth's algorithm）来提高计算效率。
5. 结果输出：输出端给出乘法运算的结果。
根据需求，这个结果可以是数字信号，模拟电压或电流等形式。
乘法器的工作原理可以根据底层电路和算法的不同而有所变化。
现代的乘法器采用复杂的电路设计和优化算法，以实现更高的运算速度和精度。
乘法器原理
乘法器原理
乘法器是一种用于执行乘法运算的数字电路。
它通常由多个逻辑门、寄存器和时钟信号组成。
乘法器的主要原理是将两个输入数（被乘数和乘数）进行相乘，然后输出它们的乘积。
乘法器的输入是一系列位（比特），每个位代表一个二进制数。
这些输入位通过逻辑门来实现不同位上的相乘。
一般来说，较高位的输入乘数与较低位的被乘数相乘后，得到的乘积需要左移若干位。
这个左移操作可以通过使用寄存器和时钟信号来完成。
乘法器可以分为多种类型，其中最常见的是布斯乘法器和Wallace树乘法器。
布斯乘法器通过将被乘数和乘数进行分割，并使用部分积和约化乘法器来实现乘法运算。
Wallace树乘法
器是一种高效的乘法器类型，它通过将乘法操作转化为加法操作来提高运算速度。
这种乘法器通常使用布斯乘法器和连锁加法器来实现。
乘法器的输出是乘法的结果，通常也是一系列位（比特）。
输出可以进一步用于其他计算或者存储在寄存器中。
同时，乘法器也可以进一步扩展为多位乘法器，用于执行更大位数的乘法操作。
综上所述，乘法器是一种将两个输入数进行相乘的数字电路。
它的原理是利用逻辑门、寄存器和时钟信号来实现乘法运算。
乘法器可以分为不同类型，其中最常见的是布斯乘法器和
Wallace树乘法器。
乘法器的输出是乘法的结果，通常用于其他计算或者存储在寄存器中。
乘法器原理
乘法器原理乘法器原理是计算机科学中非常重要的原理，它是实现计算机高效计算的基础。
本文将详细介绍乘法器原理的相关知识，包括乘法器的基本概念、实现原理、应用场景等方面。
一、乘法器的基本概念乘法器是一种用于计算两个数的乘积的计算机硬件。
它是计算机中最常用的算术电路之一，可以用来进行乘法运算，是实现计算机高效计算的关键组件之一。
乘法器通常由多个门电路组成，其中最常用的是AND门、OR门和XOR门。
它的输入是两个二进制数，输出是它们的乘积。
乘法器的输出通常是一个二进制数，它的位数等于输入的两个二进制数的位数之和。
乘法器的输出可以通过一系列的加法器进行加法运算，从而得到最终的结果。
乘法器的性能取决于它的位宽、延迟和功耗等因素。
在实际应用中，乘法器的位宽通常是32位或64位，延迟时间通常在几个时钟周期内，功耗通常在几个瓦特以下。
二、乘法器的实现原理乘法器的实现原理可以分为两种，即基于布斯算法的乘法器和基于蒙哥马利算法的乘法器。
1、布斯算法乘法器布斯算法乘法器是一种基于移位和加法的乘法器。
它通过将一个数分解成多个部分，然后逐位进行计算，最后将它们相加得到最终结果。
布斯算法乘法器的核心是部分积的计算，它可以通过移位和相加操作来实现。
例如，假设要计算两个8位二进制数A和B的乘积，可以将A和B分别分解成4位二进制数A1、A0和B1、B0，然后按照如下方式计算部分积：P1 = A1 × B0P2 = A0 × B1P3 = A0 × B0P4 = A1 × B1最终的结果可以通过将这些部分积相加得到：P = P1 × 2^8 + P2 × 2^4 + P3 + P4 × 2^12布斯算法乘法器的主要优点是简单、易于实现，但它的缺点是速度较慢，需要多次移位和加法操作。
2、蒙哥马利算法乘法器蒙哥马利算法乘法器是一种基于模重复平方和模乘的算法。
它利用模运算的性质，将乘法转化为模运算和加法运算，从而减少了乘法器的复杂度和延迟时间。
逻辑电路乘法器
逻辑电路乘法器逻辑电路乘法器随着计算机技术的发展，逻辑电路乘法器作为一种重要的电路出现在计算机的各个模块中。
它不仅可以实现数字信号的乘法运算，还可以用于图像处理中的卷积运算等。
1. 乘法器的原理乘法器是一种以电子元件为基础，利用电路实现数字信号乘法运算的装置。
其原理基于数学中的乘法运算法则，即一个数乘另一个数等于两个数的积，例如：2 × 3 = 6。
在电路中，乘法器的输入信号被分为两个部分：一是被称为“乘数”的信号，即需要乘以的值；另一个是被称为“被乘数”的信号，即需要被乘上的值。
两个信号经过电路处理后，得到的输出信号即为乘积。
2. 乘法器的分类根据电路实现的不同方式，乘法器主要分为以下两类：（1）串行乘法器串行乘法器逐位计算，将乘数中的每一位分别与被乘数中的每一位相乘，并将结果相加。
这种电路虽然简单，但由于需要逐位计算，速度慢且耗时长。
（2）并行乘法器并行乘法器可以同时进行多个位的乘法运算，它将原本串行的计算方式转换成平行的计算方式，因此速度较快，广泛应用于现代计算机的各个模块中。
3. 逻辑电路乘法器的实现逻辑电路乘法器的实现需要用到逻辑门电路，例如与门、或门、非门等。
具体实现过程中，可以采用三种方式：（1）部分积乘法器根据乘数的位数进行分组，再将每一组与被乘数相乘后的结果相加。
这种方式直观易懂，比较容易实现。
（2）树型结构乘法器通过递归实现的树型结构乘法器，将乘数和被乘数依次分位相乘并相加。
这种方式虽然计算效率较高，但实现难度较大。
（3）Booth编码乘法器通过Booth编码算法实现的Booth编码乘法器，在进行乘法运算的过程中，可以利用乘数中的01序列和连续的1来进行运算。
这种方式的实现相对较为复杂，但计算速度较快，经常被用于高速数字信号处理领域。
4. 总结逻辑电路乘法器作为一个重要的电路，在数字信号处理领域扮演着重要角色。
通过逻辑门电路实现乘法运算，可以实现高速、准确的计算，为现代计算机的整体性能提供了不可或缺的支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
乘法器原理
乘法器原理是指在数字电路中，使用逻辑门和电子元器件构建出的一种电路，可以实现数字信号的乘法运算。
这种电路可以被广泛应用于各种数字电子设备中，如计算机、手机、数码相机等等。
本文将详细介绍乘法器原理的基本概念、实现方法、应用场景以及未来发展趋势。
一、基本概念
在数字电路中，乘法器是一种能够将两个数字信号相乘的电路。
乘法器的输入信号通常是二进制数字，输出信号也是二进制数字。
在乘法器中，每一位的运算都是相互独立的。
因此，乘法器可以被看作是一种并行计算的电路。
一般来说，乘法器的输入信号被分为两个部分：乘数和被乘数。
在乘法器中，乘数和被乘数的每一位都会进行相乘，最后再将所有的结果相加得到最终的输出结果。
二、实现方法
乘法器的实现方法有很多种，其中比较常见的有以下几种： 1.全加器实现法
全加器实现法是一种比较简单的乘法器实现方法。
该方法利用全加器的加法器和门的逻辑运算，将乘数和被乘数逐位相乘，并将结果相加。
这种方法的优点是实现简单，但是需要较多的全加器电路，会占用较多的芯片面积。
2.布斯算法实现法
布斯算法是一种高效的乘法器实现方法。
该方法通过将乘数和
被乘数分解成二进制数位，并依次相乘，最后再将所有结果相加得到最终结果。
这种方法的优点是实现简单，且只需要较少的电路，但是需要进行多次迭代计算，会降低计算速度。
3.蒙哥马利算法实现法
蒙哥马利算法是一种基于布斯算法的改进方法。
该方法通过将乘数和被乘数进行预处理，将乘法运算转化为加法运算，并利用模运算实现了快速计算。
这种方法的优点是计算速度快，但是需要增加额外的预处理电路。
三、应用场景
乘法器在数字电路中有着广泛的应用场景。
其中，最常见的应用场景是计算机和手机等数字电子设备中的运算模块。
在这些设备中，乘法器被广泛用于实现各种数学运算，如加减乘除、矩阵运算、图像处理等。
此外，乘法器还可以被应用于数字信号处理、通信系统、控制系统等领域。
四、未来发展趋势
随着科技的不断进步，乘法器的应用范围也在不断扩大。
未来，乘法器将继续发展，主要表现在以下几个方面：
1.集成度不断提高
随着芯片制造技术的不断进步，芯片的集成度也在不断提高。
未来，乘法器将会被集成到越来越小的芯片中，从而实现更高效的计算。
2.能耗降低
随着节能理念的普及，乘法器的能耗也将会得到更好的控制。
未来，乘法器将会被设计为更加节能的电路，从而实现更高效的计算和更长的电池续航时间。
3.应用领域不断扩大
随着智能化的不断发展，乘法器的应用领域也将不断扩大。
未来，乘法器将被广泛应用于智能家居、自动驾驶、机器人等领域，实现更加智能化的计算和控制。
总之，乘法器原理是数字电路中的重要概念之一，其应用范围非常广泛。
通过不断的技术创新和发展，乘法器将会在未来扮演更加重要的角色，为数字电子设备的发展提供更加强大的计算能力。
