分解工作结构
将项目分解为更小、更易于管理 的任务或工作包，并确定它们之 间的依赖关系。
估算时间与资源
对每个任务或工作包进行时间估 算，并确定所需的资源（如人力、 物资、资金等）。
安排进度计划
根据任务的时间估算、依赖关系 以及资源需求，制定项目的进度
计划。
斑马梦龙网络计划
斑马梦龙网络计划
斑马梦龙网络计划是一个旨在推动网络发展和创新的项目，旨在打造一个更加
开放、包容和共享的网络环境。
该计划将以技术创新为核心，以用户需求为导向，致力于构建一个更加安全、高效、智能的网络生态系统。
首先，斑马梦龙网络计划将致力于提升网络安全水平。
我们将加强网络安全技
术研发，建立多层次的网络安全防护体系，保障用户的网络数据和隐私安全。
同时，我们还将加强对网络安全意识的宣传和教育，提高用户对网络安全的重视和防范意识。
其次，斑马梦龙网络计划将推动网络高效运行。
我们将加大对网络基础设施的
投入和建设，提升网络传输速度和带宽容量，确保网络畅通无阻。
同时，我们还将推动网络智能化发展，引入人工智能和大数据技术，优化网络资源配置，提高网络利用效率。
最后，斑马梦龙网络计划将促进网络创新发展。
我们将鼓励并支持网络技术创新，推动新型网络应用和服务的发展，为用户提供更加丰富多样的网络体验。
同时，我们还将加强与各行业的合作，推动网络与实体经济的深度融合，促进数字经济的发展。
总的来说，斑马梦龙网络计划将以推动网络安全、高效、智能和创新发展为目标，致力于打造一个更加开放、包容和共享的网络环境。
我们将不断加大投入和力度，推动网络建设和发展，为用户提供更加优质的网络服务，助力网络行业的持续健康发展。
相信通过我们的努力，网络将会成为推动社会进步和经济发展的重要力量。
斑马梦龙网络计划2017(斑马进度)学习文档
关键线路不是一成不 变的，在一定条件下， 关键线路和非关键线 路会互相转化
关键线路可以有多条
自由时差和总时差
非关键线路都有若干机动时间，通常称它为时差 自由时差是指不影响他的直接后续工作最早开始时间的情况下可以浮动的时间 总时差是指在不影响整个工程工期的情况下可以浮动的时间， 总时差大于等于自由时差，自由时差和总时差都是针对单个工作而言的。
网络计划技术简介
网络计划——年轻的成长期技术！
1958年美国海军部在制定北极星导弹计划；11000个企业（分布于美国48个州） 参与，应用网络计划技术协调管理，结果使得导弹的制造时间缩短了两年
1960年后，美国又采用了PERT技术，组织了阿波罗载人登月计划，把120所大 学，2万多个企业，42万人组织在一起，耗资400亿美元，于1969年让人类的足 迹第一次登上了月球，使PERT法声誉大振，随后网络技术风靡全球。
国内很少用，如果用是配合其他图使用
4. 常见的计划表现形式—斜线图
横轴代表日期
纵 轴 代 表 楼 层
斜线代表任务
优点： 楼层和任务的对应关系直观形象， 不同任务斜线的相交可以展现工作面冲突的风险； 适用于大型高层单体类项目的综合计划管理 缺点： 整体显示比较复杂，工作内容多时有混乱感，任务逻 辑关系展示不清晰，对关键路径没有办法表示，对具 体任务变化对项目总工期的影响不直观
表达工作之间的4种逻辑关系
2.开始-开始Start-to-Start (SS) ：
某一作业的开始依赖于某一作业的开始， 比如：粉刷工作的开始依赖于砌墙的开始。 横道图表现形式为：
双代号网络图表现形式如下图，两个任务的开始端点从一个节点引出：
表达工作之间的4种ห้องสมุดไป่ตู้辑关系

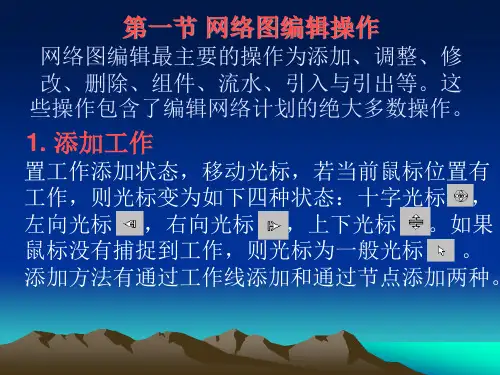

梦龙软件网络图编辑操作教程ppt课件
2. 作图
• 举例说明如何用计算机制作上图所示的网 络图。
• 要建立或打开一个网络计划，首先要运行 PERT软件，出现主界面如下图：
• ★注：窗口大小可用鼠标拖动四边或四角 来设定，以后运行按设定大小。(若有条件， 建议用800x600显示方式)
• 第一步、建立新文档
鼠标光标移到建新网络图按钮 上单击， 此时弹 出新建的对话框（如图1），最好在此时将项目名 称先给定在进入计划。如果选取消，当需要给定名 字或将名字改变时，可以通过在标题位置点鼠标右 键进行设置。进入计划后，最好先不要开始做计划， 首先选择“项目－>计划选项”，即弹出项目计划 选项对话框（如图2），在该对话框中首先对项目 开始时间、名称、时间标尺、图注、颜色字体等内 容先进行设定。这样在做图时本软件会自动根据输 入的值做工作。
参见网络图编辑状态条：检查命令。
4. 调整工作和节点
• 在编辑调整状态，可调整工作及节点间的 关联。鼠标捕捉到工作上或节点上，光标 有四种状态：十字光标 在节点上出现， 左向光标 ，右向光标 ，上下光标 三项光标出现在工作线上。 如果鼠标没有 捕捉到工作或节点，则光标为一般光标 。
• 操作方法有如下几种：(1) 调整工作；(2) 调整节点，两点合并；(3) 断开同一节点竖 线，分成两个节点。
• 修改工作2
修改时间时，弹出的信息栏中将实时显示 起始时间与结束时间的变化，并且实时显示 出修改时间对整体网络计划的影响，尤其在 网络计划的动态调整时，将会使操作变得十 分直观，轻松自如。
• ★注意：修改与添加操作在许多方面可以 实现同样的功能，不同的是添加操作创建 新的工作，而修改只能改变工作的类型。
如果想使工作B在工作A的下方，用光标选中工 作B，按住鼠标左键向下移动如下：
梦龙网络计划教程解析

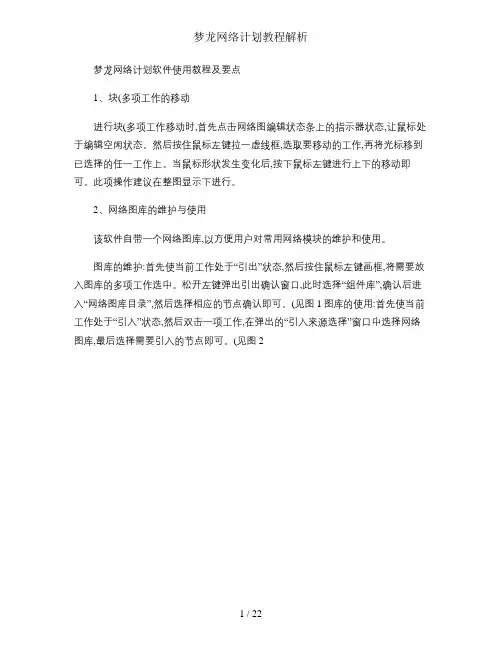

梦龙网络计划软件使用教程及要点1、块(多项工作的移动进行块(多项工作移动时,首先点击网络图编辑状态条上的指示器状态,让鼠标处于编辑空闲状态。
然后按住鼠标左键拉一虚线框,选取要移动的工作,再将光标移到已选择的任一工作上。
当鼠标形状发生变化后,按下鼠标左键进行上下的移动即可。
此项操作建议在整图显示下进行。
2、网络图库的维护与使用该软件自带一个网络图库,以方便用户对常用网络模块的维护和使用。
图库的维护:首先使当前工作处于“引出”状态,然后按住鼠标左键画框,将需要放入图库的多项工作选中。
松开左键弹出引出确认窗口,此时选择“组件库”,确认后进入“网络图库目录”,然后选择相应的节点确认即可。
(见图1图库的使用:首先使当前工作处于“引入”状态,然后双击一项工作,在弹出的“引入来源选择”窗口中选择网络图库,最后选择需要引入的节点即可。
(见图2图 1图 2鼠标右键的各种属性特征软件非正常退出时该如何解决当操作系统出现意外或自己误操作导致非正常退出,甚至死机怎么办?重新开机或启动操作系统,再进入系统,此时它可以检测到上次是非正常退出,并提示你是否自动恢复未存的内容。
软件非正常退出可能由如下几种情况引起:1、突然断电等硬故障。
2、机器内存不可靠,需要更换内存条。
3、操作系统有问题,需要重装系统。
如何修改工作的时间单位软件持续时间的单位可以细分到分钟,你能将计划做得十分详细。
系统默认的时间单位是日,当需要改变时,只需要在弹出的工作信息卡里将工作单位选成相应的内容即可。
(如图所示如何显示时间标尺,设置工程对于已做好的图,只需要将显示时标的转换开关打开,就会将时标加到网络图上。
然后通过撑长或压缩网络达到所需效果。
在有些情况下,做网络计划时不能给定起始时间,只知道工程需要的总时间(工期。
此时需要用工程历标注时间,在“时间设置”里将“按工程历显示刻度”选中即可(如图所示。
如何调整工作节点的大小和形状网络图中可以将节点设为圆形或椭圆形,而且圆或椭圆的大小也可以改变,它可以通过改变半径的长度大小和比例关系来完成。
进度计划(梦龙软件)培训教材.ppt
进度计划（梦龙软件）培训教材
鹏城建筑集团工程技术部
2）网络图 网络图，是利用箭头和节点所组成的有向、有序的网状图形来表示总体工程任务各项工
作流程或系统安排的一种进度计划表达方式。
用网络图编制工程项目进度计划，其特点是： ●能正确表达各工作之间相互作用、相互依存的关系： ●通过网络分析计算能够确定是哪些工作是影响工期的关键工作因而不容延误必须按时完成、 哪些工作则被允许有机时间以及有多少机动时间，从而使计划管理者充分掌握工程进度控 制的主动权： ●能够进行计划方案的优化和比较，选择是优计方案： ●能够运用计算机手段实施辅助计划管理。
干燥等技术间歇，若单独考虑时，也应作为一项工作对待。
•
(3) 在无时间座标的网络图中，箭线的长度不代表时间的长短，画图时原则上是
任意的，但必须满足网络图的绘制规则。在有时间座标的网络图中，其箭线的长
度必须根据完成该项工作所需时间长短按比例绘制。
•
(4) 箭线的方向表示工作进行的方向和前进的路线，箭尾表示工作的开始，箭头
表示工作的结束。
•
(5)箭线可以画成直线、折线和斜线。必要时，箭线也可以画成曲线，但应以水
平直线为主，一般不宜画成垂直线。
进度计划（梦龙软件）培训教材
节点
鹏城建筑集团工程技术部
•
网络图中箭线端部的圆圈或其他形状的封闭
图形就是节点。在双代号网络图中，它表示工作
之间的逻辑关系，节点表达的内容有以下几个方
进度计划（梦龙软件）培训教材
鹏城建筑集团工程技术部
网络计划方法的基本原理是:首先应用网络图形来表达一项计划 (或工程)中各项工作的开展顺序及其相互间的关系;然后通过计算找出 计划中的关键工作及关键线路；继而通过不断改进网络计划，寻求最 优方案,并付诸实施;最后在执行过程中进行有效的控制和监督。
梦龙软件对比project
无此功能
无此功能
需要一定时间学习。
需要做草图
ห้องสมุดไป่ตู้
1
没有流水功能
2
没有动态控制
3
4 5
鞠总总结
8 简单方便 9 10 直接画图不需要草图 11 简单工作流水生成 12 动态控制调整更方便
优化处理（手工优 化）例如1个房间1个 人干多少时间，50个 13 人能不能干 资源处理未来会和其 他资源合并统一管理
microsoft project 只能做横道图
调整不方便，不直观 无组件功能 无此功能 无此功能
软件对比区别
梦龙网络计划
1 双代号网络图 鹰眼功能方 便大工程图调整
2 建筑工程行业特有
3 组件功能。 建筑行业特有流水功
4 能极大提高工作效率 特有资源图表，节省
5 公司资源提高率润率 梦龙图，公司自己设 计计算方法表示，简
6 洁方便 网络计划图和横道图 关联，网络图改变，
7 横道图对应自动改变 上手速度较快，使用
梦龙软件网络图辑操作教程
首先检查导入的数据格式是否正确，确保数据中包含必要的节点和关系信息。其次，检查 软件的导入设置，确保与数据格式相匹配。如果问题仍然存在，可以联系软件技术支持获 取帮助。
04
高级功能应用指南
子网络创建和管理教程
创建子网络
在网络图辑中选择需要创建子网络的节点，点击右键选择“创建子 网络”，输入子网络名称和描述信息，即可完成子网络的创建。
格式的网络图辑文件导入和导出。
该软件具有直观的用户界面和易于使用的操作方式， 使得用户可以轻松地创建、编辑和管理网络图辑。
梦龙软件广泛应用于网络规划、网络设计、网络优化 等领域，是网络工程师和相关专业人士必备的工具之
一。
网络图辑功能特点
强大的网络图辑编辑功能
提供多种绘图工具和编辑功能，支持对 网络图辑进行自由绘制、修改和调整。
批量绘制
通过框选多个节点，然后一次性创建箭线，可以快速建立复杂的网络关 系图。
属性设置和调整技巧分享
节点属性设置
可以调整节点的形状、大小、颜 色等属性，以增强网络图的可读
性和美观度。
箭线属性设置
除了可以调整箭线的样式和箭头类 型外，还可以设置箭线的颜色、宽 度等属性，以突出或弱化某些关系 。
使用快捷键
时间参数调整
在时间参数设置窗口中，可以对已设置的时间参数进行调 整和修改，以满足实际需求。
时间轴视图
网络图辑提供时间轴视图功能，可以直观地展示网络中各 节点和边的时间参数及其关系，方便用户进行时间参数的 设置和调整。
资源分配和优化策略探讨
资源分配
在网络图辑中选择需要分配资源的节点或边，点击右键选择“资源分配”，在弹出的窗 口中设置资源类型、数量等参数，实现资源的合理分配。
