_螺旋传动、测试题
机械基础试卷及答案
《机械基础》第二章螺纹连接和螺旋传动试卷一、单项选择题1.普通螺纹指( )。
(2 分)A.三角形螺纹B.梯形螺纹C.矩形螺纹2.采用螺纹连接时,若被连接件总厚度较大,且材料较软,在需要经常装卸的情况下,宜采用( )连接。
(2 分)A.螺栓B.矩形螺纹C.螺钉3.用于薄壁零件连接的螺纹,宜采用( )。
(2 分)A.梯形螺纹B.三角形细牙螺纹C.三角形粗牙螺纹4.观察镜螺旋调整装置采用的是( )。
(2 分)A.螺母固定不动,螺杆回转并作直线运动B.螺母回转,螺杆作直线运动C.螺杆回转,螺母移动5.普通螺旋传动时,从动件直线移动方向与( )有关。
(2 分)A.螺纹的回转方向B.螺纹的旋向C.螺纹的回转方向和螺纹的旋向6.连接用的螺纹一般采用( )螺纹。
(2 分)A.多线梯形B.多线普通C.单线普通7.车床床鞍的螺旋传动采用的是( )。
(2 分)A.螺母固定不动,螺杆回转并作直线运动B.螺杆固定不动,螺母回转并作直线运动C.螺杆回转,螺母移动8.普通螺纹同一公称直径可以有多种螺距,其中螺距( )的为粗牙螺纹。
(2 分)A.最小B.中间C.最大9.( )具有传动效率高、传动精度高、摩擦损失小、寿命长的优点。
(2 分)A.普通螺旋传动B.滚珠螺旋传动C.差动螺旋传动10.图示螺旋传动中,a螺纹导程为S a,b螺纹导程为S b,且S a>S b,旋向相同,均为左旋,则当件1 按图示方向旋转一周时,件2的运动情况是( )。
(2 分)A.向右移动(Sa -Sb)B.向左移动(Sa -Sb)C.向左移动(Sa +Sb)二、判断题11.( •)螺纹导程是指相邻两牙在中径线上对应两点间的轴向距离。
(2 分)12.( •)螺旋传动常将主动件的匀速直线运动转变为从动件的匀速回转运动。
(2 分)13.( •)滚珠螺旋传动把滑动摩擦变成了滚动摩擦,传动效率高,工作寿命长,用于传动精度要求较高的场合。
(2 分)14.( •)普通螺纹的公称直径是指螺纹大径的基本尺寸。

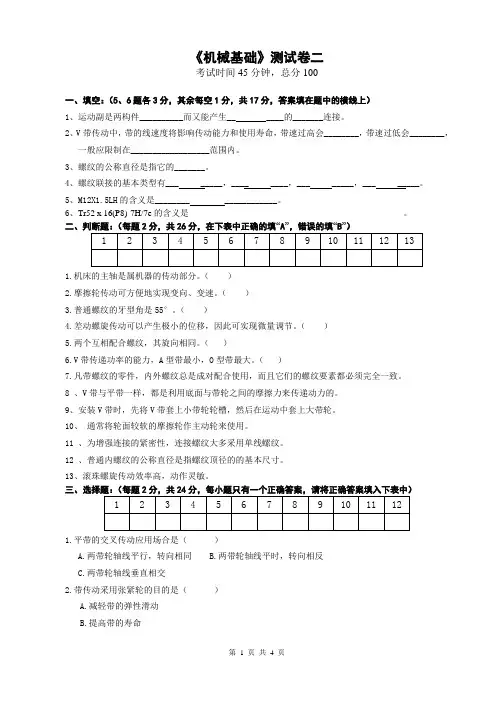

机械基础测试卷(绪论至螺旋传动)
《机械基础》测试卷二考试时间45分钟，总分100一、填空：（5、6题各3分，其余每空1分，共17分，答案填在题中的横线上）1、运动副是两构件__________而又能产生__ ____的_______连接。
2、V带传动中，带的线速度将影响传动能力和使用寿命，带速过高会________，带速过低会________，一般应限制在__________________范围内。
3、螺纹的公称直径是指它的_______。
4、螺纹联接的基本类型有___ _____，____ ____，___ _____，___ _____。
5、M12X1.5LH的含义是________ ____________。
6、Tr52 x 16(P8)-7H/7e的含义是_________________________________________________。
1.机床的主轴是属机器的传动部分。
（）2.摩擦轮传动可方便地实现变向、变速。
（）3.普通螺纹的牙型角是55°。
（）4.差动螺旋传动可以产生极小的位移，因此可实现微量调节。
（）5.两个互相配合螺纹，其旋向相同。
（）6.V带传递功率的能力，A型带最小，O型带最大。
（）7.凡带螺纹的零件，内外螺纹总是成对配合使用，而且它们的螺纹要素都必须完全一致。
8 、V带与平带一样，都是利用底面与带轮之间的摩擦力来传递动力的。
9、安装V带时，先将V带套上小带轮轮槽，然后在运动中套上大带轮。
10、通常将轮面较软的摩擦轮作主动轮来使用。
11 、为增强连接的紧密性，连接螺纹大多采用单线螺纹。
12 、普通内螺纹的公称直径是指螺纹顶径的的基本尺寸。
13、滚珠螺旋传动效率高，动作灵敏。
1.平带的交叉传动应用场合是（）A.两带轮轴线平行，转向相同B.两带轮轴线平时，转向相反C.两带轮轴线垂直相交2.带传动采用张紧轮的目的是（）A.减轻带的弹性滑动B.提高带的寿命C.改变带的运动方向D.调节带的初拉力3.管螺纹的公称直径是指（ ）A.大径B.小径C.中径D.管子的内径 4.下列各标记中，表示细牙普通螺纹的标记是（ ） A.M20-5H-20 B.M36×3-5g6g-L C.Tr40×7-7e 5.单向受力的螺旋传动机构广泛采用（ ）A.三角螺纹B.梯形螺纹C.矩形螺纹D.锯齿形螺纹 6.V 带的传动性能主要取决于（ ）A.抗拉体B.顶胶C.底胶D.包布层7.如图示的定期张紧装置，V 带传动应选择张紧轮的安装方式是（ ）；平动传动，应选择张紧轮的安装方式是（ ）。
螺旋传动练习
螺旋传动练习一、判断1、台虎钳丝杠上的螺纹为三角螺纹。
2、为增强连接的紧密性，连接螺纹大多采用单线螺纹。
3、矩形螺纹的牙型是正方形，牙厚为螺距的一半。
4、Rp1/2中的1/2表示公称直径为1/2mm。
5、细牙普通螺纹比粗牙普通螺纹的自锁性差，但细牙螺纹零件的强度削弱少，容易滑扣。
6、细牙普通螺纹用于薄壁零件，也常用于受冲击、振动或载荷交变的连接和微调机构的调整。
7、梯形螺纹的旋合长度只分为N、L两组，没有短旋合长度。
8、螺旋传动的运动形式是将旋转运动转化成往复直线移动，或由往复直线移动转化成旋转运动。
9、普通螺旋传动的螺杆（螺母）的移动方向，与螺杆（螺母）的回转方向有关，但与螺旋方向无关。
10、差动螺旋传动可产生极小的位移，可方便的实现微量调节。
11、相互配合的两个螺纹，其旋向应相反。
12、滚珠螺旋传动摩擦阻力甚小、传动效率高、运动平稳、动作灵敏。
13、普通螺旋传动，螺杆与螺母螺纹面的相对运动是滑动摩擦。
14、螺旋传动中主动件的运动一般是旋转运动。
二、不定项选择8、M20×2-6h中的“20”表示（）A、大径B、中径C、小径D、公称直径E、顶径9、单向受力的螺旋传动机构广泛采用（）A、三角形螺纹B、梯形螺纹C、矩形螺纹D、锯齿形螺纹10、最常见的连接螺纹为A、单线梯形螺纹B、多线梯形螺纹C、单线三角形螺纹D、多线三角螺纹三、填空题1、顺时针旋入的螺纹是_______螺纹。
2、梯形螺纹的牙型角是______，锯齿形螺纹的牙型角是______，管螺纹的牙型角是______，普通螺纹的牙型角是______，矩形螺纹的牙型角是______。
3、用于水电气油管路及电器管路系统是___________，用于高压高温系统的管路连接______________。
4、梯形螺纹牙根强度____，对中性____，加工工艺性_____，但与矩形螺纹比较，效率_______。
锯齿形螺纹牙根强度_____，对中性____，效率_______。
机械基础第二章螺旋传动单元测试题
机械基础第二章螺旋传动单元练习姓名___________ 成绩____________一、填空题1、螺纹按照其用途不同，一般可分为___________和__________两大类。
2、按螺纹牙型不同，常用螺纹分为__ _螺纹、___螺纹、_ _螺纹和锯齿形螺纹。
3.螺距是两牙在中径线上对应两点间的________距离。
4. 用于螺纹密封的管螺纹的特征代号以_____字母表示，其中R表示p螺纹，R表示螺纹。
5.对连接螺纹的要求：螺纹应具有准确的________螺纹和足够的________，良好的互换性和____________性。
6.相同公称直径的粗牙螺纹比细牙普通螺纹的强度要____________，自锁性要__________。
7.与梯形螺纹比较，矩形螺纹的传动效率_____、强_______，对中_____。
8.车床刀架系统应用的螺旋传动的特点是螺杆_______、螺母________。
9、M16×1表示公称直径为 MM，螺距为 MM，旋牙普通螺纹。
10、螺旋传动常将主动件的匀速转动转换为从动件的运动。
11、滚珠螺旋传动内、外螺纹面之间的相对运动为摩擦。
二、选择题(将正确的选项填入括号内)1、加工工艺性、强度和对中性都好的传动螺纹是（）A．矩形螺纹 B．锯齿形螺纹 C．梯形螺纹 D．三角形螺纹2、管螺纹的牙型角是（）A．50° B．55° C．60° D．30°3、单向受力的螺旋传动机构广泛采用（）A．三角螺纹 B．梯形螺纹 C．矩形螺纹 D．锯齿形螺纹4、常用于高温、高压、密封要求高的管路联接的螺纹是（）A．圆锥管螺纹 B．梯形螺纹 C．普通螺纹 D．圆柱管螺5、普通螺纹的公称直径是指（）A．大径 B．小径 C．中径 D．顶径6、逆时针方向旋人的用于联接的螺纹应是( )。
A．梯形左旋螺纹 B．普通左旋螺纹C．梯形右旋螺纹 D．普通右旋螺纹7、多线螺纹导程s、螺距p和线数n三者的关系为（）。
螺旋传动装置制造考核试卷
4.设计要点：考虑工作环境温度、湿度、腐蚀性等，选择合适材料。材料选择：高温环境下选用耐高温材料，腐蚀性环境下选用不锈钢等防腐材料。
2.描述螺旋传动装置在制造过程中应如何保证传动效率和精度。
3.论述螺旋传动装置在运行过程中可能出现的问题及其原因，并提出相应的解决措施。
4.分析螺旋传动装置在不同工作环境下的设计要点和材料选择。
标准答案
一、单项选择题
1. B
2. A
3. C
4. B
5. D
6. C
7. D
8. A
9. C
10. D
11. D
A.增大螺旋副的螺旋角
B.减小螺旋副的螺旋角
C.提高螺旋副的加工精度
D.降低螺旋副的负载
7.以下哪个因素会影响螺旋传动装置的承载能力？（）
A.螺旋杆的直径
B.螺旋副的螺旋角
C.螺旋杆的材料
D.所有以上因素
8.在螺旋传动装置的制造过程中，以下哪种加工方法常用于加工螺旋杆？（）
A.车削
B.铣削
C.钻孔
D.铸造
A.定位
B.调整
C.紧固
D.润滑
8.以下哪些因素可能导致螺旋传动装置的失效？（）
A.过载
B.疲劳磨损
C.材料缺陷
D.润滑不足
9.螺旋传动装置的维护检查内容包括以下哪些？（）
A.检查润滑情况
B.检查紧固件
C.检查传动效率
D.检查电气系统
10.以下哪些情况下需要对螺旋传动装置进行维修或更换？（）
A.出现裂纹
螺纹联接与螺旋传动_题目与答案
螺纹联接与螺旋传动一、简答题(1)为什么螺纹联接常需要防松？防松的实质是什么？有哪几类防松措施？ 试指出普通螺栓联接、双头螺栓联接和螺钉联接的结构特点，各用在什么场合？ (2)试指出普通螺栓联接、双头螺栓联接和螺钉联接的结构特点，各用在什么场合？ (3)一螺栓联接预紧后，受轴向变载荷作用，在最大工作载荷max F 及剩余预紧力不变的情况下，试问提高这种螺栓疲劳强度的具体措施有哪些？(4)为提高螺栓的疲劳强度，欲减小螺栓的应力幅，请举出一个措施，并用螺栓受力—变形协调图来说明。
(5)螺栓的主要失效形式有哪些？(6)拧紧螺母与松退螺母时的螺纹副效率如何计算？哪些螺纹参数影响螺纹副的效率？ 二、填空（1）螺纹的公称直径是指螺纹的 径，螺纹的升角是指螺纹 径处的升角。
螺纹的自锁条件为 ，拧紧螺母时效率公式为 。
（2）螺纹联接常用的防松原理有， ， ， 。
其对应的防松装置有 ， ， 。
（3）三角形螺纹主要用于 ，而矩形、梯形和锯齿形螺纹主要用于 。
（4）标记为螺栓GB5782—86 M16×80的六角头螺栓的螺纹是 形，牙形角等于度，线数等于 ，16代表 ，80代表 。
（5）若螺纹的直径和螺纹副的摩擦系数一定，则拧紧螺母时的效率取决于螺纹的导程S和牙形角。
（6）为了提高螺栓强度，防止螺栓的疲劳破坏，通常采用的方法之一是减小 刚度或增大 刚度。
（7）有一单个紧螺栓连接，已知该螺栓所受预紧力N Q 10000=，所受轴向工作载荷N Q l 500=，螺栓的相对刚度系数2.0=+cb bK K K ，则螺栓所受的总拉伸载荷 ，残余预紧力 ；为保证结合面不出现缝隙，则该联接允许的最大轴向工作载荷 。
（需注明式中各符号的意义） （8）受轴向载荷的紧螺栓所受的总拉力是 与 之和。
（9）压力容器的紧螺栓联接中，若螺栓的预紧力和容器的压强不变，而仅将凸缘间的铜垫片换成胶垫片，则螺栓所受的总拉力b Q 和联接的紧密性 。
机械零件——螺纹连接与螺旋传动测试题含答案
机械零件——螺纹连接与螺旋传动测试题含答案1. 普通螺纹的公称直径指（）螺纹小径螺纹中径螺纹大径(正确答案)螺纹分度圆直径2. 管螺纹的牙型角是（）50°55°(正确答案)60°65 °3. 单向受力的螺旋传动机构广泛采用（）三角螺纹梯形螺纹矩形螺纹锯齿形螺纹(正确答案)4. 螺旋传动机构（）结构复杂传动效率高承载能力高(正确答案)传动精度低5. 同一公称直径的普通螺纹可以有多种螺距，其中螺距（）的为粗牙螺纹。
最小最大(正确答案)6. 用螺纹密封管螺纹的外螺纹，其特征代号是（）R(正确答案)RcRp7. 管螺纹的公称直径是指（）大径小径顶径管内径(正确答案)8. 下列各标记中，表示细牙普通螺纹的标记是( )M20M36X3(正确答案)Rc1G1/2B9. 差动螺纹传动中，螺杆上两段螺纹旋向相反时活动螺母实际移动速度（）增大(正确答案)减小不变不一定10. 差动螺纹传动中，螺杆上两段螺纹旋向相同时，活动螺母实际移动速度（）减小(正确答案)不变不一定11. 螺纹防松的目的在于（）自锁预紧防止回转(正确答案)减少摩擦12. 运动平稳工作灵敏，主要用于精密机械和自控机构中的是（）普通螺旋传动相对位移螺旋传动差动螺旋传动滚珠螺旋传动(正确答案)13. 双线螺纹拧入螺母时，旋入一周在轴向移动的距离为一个（）螺距导程(正确答案)旋合长度配合长度14. 采用螺纹连接时，若被连接件总厚度较大，且材料较软，强度较低，需要经常拆装的情况下，一般宜采用（）螺栓连接双头螺柱连接(正确答案)螺钉连接15. 在常用的螺纹连接中，自锁性能最好的是（）三角形螺纹(正确答案)矩形螺纹梯形螺纹锯齿形螺纹16. 下列螺纹中常作为连接螺纹的是（）三角形螺纹(正确答案)矩形螺纹梯形螺纹锯齿形螺纹17. 在螺纹连接中，同时拧上两个螺母时为了（）提高强度增大预紧力防松(正确答案)增加备用螺母18. 螺纹副中一个零件相对于另一个转一转时，它们沿轴线方向相对位移的距离是（）线数×螺距(正确答案)一个螺距线数×导程导程/线数19. 下列各标记中表示细牙普通螺纹的标记是（）M24-5H-20M36×2-5g6g(正确答案)Tr40×7-7HTr40×14（P7）-7e20. 某螺旋传动，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转（）圈。
机械知识螺旋传动单元测试
机械知识单元测试二一．填空1、常用的螺纹连接的放松方法有______ __ 、和____ ____三种形式。
2、常用的螺旋传动有、和__ __ __组成，利用将运动转变为运动，同时传递的一种机械传动。
3加惰轮的轮条只改变______________，不改变______________。
4、锥齿轮只计算_________几何尺寸，并规定_________的几何参数是标准的。
5、常用的螺旋传动有__________、__________和___________。
6、螺纹标记M24×1.5—LH，表示牙型为，公称直径为，螺距为，旋向为。
7、常用的螺纹连接件有、、、、和。
二．选择题1.螺纹连接中利用摩擦力防松的方法为（）。
A 弹簧垫圈防松B 止动垫圈防松C 冲边防松D 串联钢丝防松2. 普通螺纹的公称直径是指（）。
A 螺纹小径B螺纹中径C螺纹大径3.（）螺旋传动具有摩擦阻力小、摩擦损失小、传动效率高、工作平稳、传动精度高、动作灵敏等优点。
A.普通B.差动C.滚珠4. 在普通螺旋传动中，螺杆相对螺母每回转一圈，螺杆（或螺母）移动一个（）的距离。
A.普通B.差动C.滚珠5. 许多现代机械（如数控机床）中多采用（）的螺旋传动。
A多 B.小6．机床进给机构采用双线螺纹，螺距为4mm，若螺杆转4周，则螺母（刀具）的位移量是（）mm。
A4 B16 C32三．判断题1、（）螺钉连接一般用于不通孔连接且不必经常拆卸的场合。
2、（）垫圈的主要作用是放松。
3、（）差动螺旋传动可以产生很小的位移，能方便的实现微量调节。
4、（）在普通螺旋传动中，螺杆（或螺母）的移动距离与螺纹的螺距有关，而与螺纹的线数无关。
5、（）双螺母防松属于机械元件防松。
6、（）螺栓、螺母、垫圈等都是标准化通用零件。
四、名词解释1、导程2、大径五、简答题螺纹连接的类型有哪些？。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
螺旋传动、测试题
姓名分数
一、单项选择题(共20题，每题2分，共40分)
1、普通螺纹的公称直径是指（）
A．大径 B.小径 C.顶径 D.底径
2、下列哪种螺纹常用于联接螺纹使用（）
A.三角形螺纹
B.梯形螺纹
C.锯齿形螺纹
D.矩形螺纹
3、单向受力的螺旋传动机构广泛采用（）
A．三角形螺纹 B．梯形螺纹 C．锯齿形螺纹 D．矩形螺纹
4、下列各标记中表示细牙普通螺纹的标记是（）
A．M24-5H-20 B．M36×2-5g6g
C．Tr40×7-7H D．Tr40×7-7e
5. 链传动属于（）传动。
A．摩擦传动；B. 啮合传动；C. 两者均不是。
6、链传动是借助链和链轮间的（）来传递动力和运动的。
A．磨擦；B. 粘接；C. 啮合。
7、（）是链传动承载能力、链及链轮尺寸的主要参数。
A . 链轮齿数；B.链节距；C. 链节数；D. 中心距。
8、为避免使用过渡链节，设计链传动时应使链条长度为（）。
A . 链节数为偶数；B. 链节数为小链轮齿数的整数倍；
C. 链节数为奇数；
D. 链节数为大链轮齿数的整数倍。
9、车床横刀架的进给属于＿＿＿的传动机构
A 、螺母不动，螺杆回转并作直线运动
B、螺杆不动，螺母回转并作直线运动
C、螺杆原位回转，螺母作直线运动
10、公制普通螺纹的牙型角为＿＿
A 、30° B、55° C、60° D、3°
11、链传动中，当要求传动速度高和噪音小时，宜选用＿＿
A、套筒滚子链
B、套筒链
C、齿形链
D、起重链
12、螺旋千斤顶采用的螺旋传动形式是＿＿
A、螺母不动，螺杆回转并作直线运动
B、螺杆不动，螺母回转并作直线运动
C、螺杆原位回转，螺母作直线运动
D、螺母原位回转，螺杆往复运动
13、以下螺纹牙形中最常用的传动螺纹有（）
A．三角形B．矩形 C．梯形 D．锯齿形
14、用螺纹密封管螺纹的外螺纹，其特征代号是( )。
A．R B． Rc C．R P D．M
15、同一公称直径的普通螺纹可以有多种螺距，其中，螺距( )为粗牙螺纹。
A．最小B．中间 C．最大 D．零
16、代号“R1/2”代表（）。
A、圆锥内螺纹
B、圆锥外螺纹
C、圆柱内螺纹
D、圆柱外螺纹
17、代号“Rp3/2”代表（）。
A、圆锥内螺纹
B、圆锥外螺纹
C、螺纹密封的圆柱内螺纹
D、非螺纹密封的圆柱内螺纹
18、三线螺纹的导程为螺距的 ( )倍。
A.1
B.2
C.3
D.4
19、“M10LH 5g6g-S”中的LH表示 ( )。
A.右旋
B.左旋
C.长度
D.螺距
20、滚珠螺旋传动（）。
A、结构简单，制造要求不高
B、传动效率低
C、间隙大，传动不够平稳
D、目前主要用于精密传动的场合
二、填空题。
（共25空，每空1分，共25分）
1、螺纹按照其用途不同，一般可分为__________和__________两大类。
2、普通三角螺纹的牙形角为度。
3、常用联接螺纹的旋向为旋。
4、在常用的螺纹牙型中矩形螺纹传动效率最高，自锁性最好。
5、螺旋传动常将主动件的匀速旋转运动转换成从动件的运动。
6、公称直径和线数都相同的细牙螺纹与粗牙螺纹相比，其螺纹升角φ较小，联接时的性能更好而不易松脱。
7、螺旋传动的特点是：结构简单，工作、平稳，承载能力，传动高等优点。
8、齿形链又称链。
9、在螺纹标记M10－5g6g中,10表示，5g表示
代号。
10、螺纹代号为M12－5g6g表示的是螺纹。
（填外、内）
11．链传动是由、和组成。
12．套筒滚子链的最主要参数是，链条的接头型式有和两种。
13、相邻两牙在中径线上对应两点间的轴向距离，称为螺纹的。
14、常用的螺旋传动有、和滚珠螺旋传动等
15、链传动按其用途的不同，链可以分为、和起重链三种。
三、判断题。
（共15题，每题1分，共15分）
1、差动螺旋传动可以产生极小的位移，能够方便实现微量调节。
（）
2、滚珠螺旋传动把滑动摩擦变为了滚动摩擦，适用于传动精度较高的场合。
（）
3、双线螺纹的导程是螺距的0.5倍。
（）
4、相互旋合的内外螺纹其旋向相同，公称直径相同。
（）
5、粗牙螺纹适用于薄壁零件的连接和微调机构的调整。
（）
6、链传动的承载能力与链排数成正比。
（）
7、链的长度用链节数表示，链节数最好是偶数。
（）
8、套筒与内链板之间，采用的是过渡配合。
（）
9、链传动是一种摩擦传动。
( )
10.联接螺纹中的细牙螺纹因其小径大，螺距小，所以强度更高。
但自锁性不好。
（）
11、链传动可在高速，重载，高温条件下及尘土飞的不良环境中工作。
（）
12、螺纹联接中使用弹簧垫圈是为了增大摩擦力防松。
（）
13、梯形螺纹的牙型特征代号为“M”。
（）
14、螺纹标注中未标旋向的是左旋螺纹。
（）
15、螺距和导程是相等的。
（）
四、分析计算题（共3个题，前两题每题6分，第3题8分，共20分）
1、台虎钳的螺旋传动中，若螺杆为双线螺纹，螺距为5mm，当螺杆回转3周时，活动钳口移动的距离是多少？
2、有一链传动，已知两链轮的齿数分别为Z1=20，Z2=50，求其传动比i ;若主动轮转速n1=800r/min，求其从动轮转速n2 。
3、如图所示差动螺旋传动，两段螺纹均为右旋，固定螺母A处导程为2.5mm，活动螺母B处导程为2.2mm，当螺杆1回转2周时，活动螺母3的移动距离是多少？向哪个方向移动？。
