室外消火栓系统施工方案
室外消火栓施工方案
室外消火栓施工方案室外消火栓施工方案一、前期准备工作1.1项目建立：根据相关的消防规范和设计要求，确定室外消火栓的数量和位置。
1.2材料准备：准备好所需的消防设备、管道材料、阀门等。
二、施工流程2.1施工方案设计：根据现场情况和设计要求，制定施工方案，并进行相关的安全评估。
2.2现场测量：在消防栓位置周围进行测量，确定管道的走向和长度。
2.3挖掘和铺设管道：按照设计要求，在地面上挖掘出管道的走向，并进行管道的铺设。
2.4消火栓安装：将消火栓设备按照设计要求固定在地面上，并与管道进行连接。
2.5管道连接和维修：进行消防栓与供水管道的连接，并确保连接处的密封性。
另外，还需要做好后期的管道维修保养工作。
三、安全措施3.1施工现场设置警示标志，确保通行人员的安全。
3.2工人施工时必须戴好安全帽，穿戴安全鞋和其他必要的安全装备。
3.3施工人员需掌握相关消防设备操作知识，遵守消防安全规定。
3.4施工过程中，严禁在消火栓附近进行明火作业。
3.5施工现场应做好灭火器等灭火设备的配置。
四、质量控制4.1施工过程中，严格按照设计要求和规范进行操作，确保施工质量。
4.2进行管道连接前，需进行试压试验，确保管道的密封性和耐压性。
4.3消火栓设备安装后，需进行漏水测试，确保设备正常运行。
五、验收和维护5.1施工完成后，进行消火栓设备的验收，并出具相关的验收报告。
5.2对消火栓设备进行定期维护和检修，确保设备的正常运行。
5.3定期对消火栓管道进行清洗和除锈，保证管道畅通。
5.4定期对消火栓设备进行检测和维修，确保设备的功能完好。
六、总结在室外消火栓施工方案中，应严格按照相关规范和设计要求进行操作，确保施工质量和工期。
同时，要加强安全意识，做好施工现场的安全措施，确保施工过程中的安全。
施工完成后，要定期进行设备的维护和检修，保证消火栓设备的正常运行。
室外消火栓施工方案
室外消火栓施工方案（1）检查管道、阀门、消火栓：安装前对管网、阀门、消火栓进行外观检查，以确定是否可用。
（2）管网安装：1）施工前应清除管子内外的脏物异物、校直管子等。
2）埋地管道安装前必须进行防腐处理。
3）管道采用热镀锌钢管，DN≤100mm的采用丝扣连接,连接后外露丝扣应刷红丹两道,外刷银粉漆两道，外露麻丝应清理干净,管道连接不得有缩口现象。
管道直径大于100mm的采用卡箍。
焊工应持有焊工证,焊接完毕应清除管道上溶渣及其它焊接残留杂质,并对焊缝进行外观检查,不允许焊接表面有列缝、气孔、夹渣、溶合性飞溅、咬边、接头错位等，焊缝应进行防腐处理。
4）管道在安装中断时应用塞子或管堵将敞口封闭,继续施工时再打开,防止异物进入管道。
5）埋地部分管道刷冷底子油二道，热沥青两道。
（3）室外消火栓安装按国标和省标（4）水泵接合器安装1）水泵接合器的组装应按接口,本体及联接管,止回阀,安全阀,放入管控制阀的顺序进行,止回阀的安装方向应保证消防水能从水泵接合器口进入系统.地下连接管道应防腐。
2）水泵接合器,应有与室外消火栓相区别的标志。
（5）系统试压：1）系统安装完后,应按设计要求对管网进行强度、严密性试验,以验证工程质量。
2）试压用压力表必须已经校验,精度不低于1.5级,表的刻度值为最大被测压力的1.5倍,压力表不少于2只。
3）试压前,应对不能参加试压的设备加以隔离,系统试压过程中如遇泄漏,不得带压修理,而应放空管网,消除缺陷,重新再试。
4）系统试验完毕后,应及时无遗漏地拆除所有临时盲板及管道,并与记录核对无误。
5）水压强度试度试验压力在压力小于或等于1.0MPa时,应为工作压力的1.5倍并不应低于1.2MPa。
当工作压力大于1.0MPa时应为工作压力加0.4Mpa，本工程试验压力为 1.2MPa。
测压点应该在管道系统最低部位,对管网注水时,应将管网内空气排净,然后缓慢升压,达到试验压力后稳压30分钟,目测无泄漏,无变形,无压降为合格。

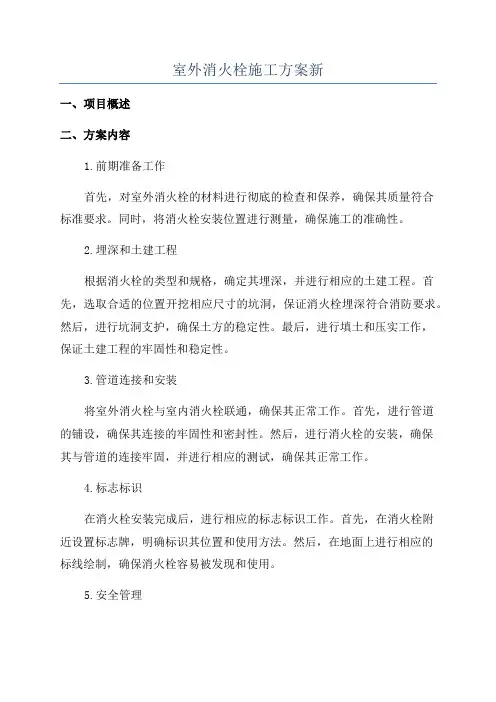

室外消火栓施工方案新
室外消火栓施工方案新一、项目概述二、方案内容1.前期准备工作首先，对室外消火栓的材料进行彻底的检查和保养，确保其质量符合标准要求。
同时，将消火栓安装位置进行测量，确保施工的准确性。
2.埋深和土建工程根据消火栓的类型和规格，确定其埋深，并进行相应的土建工程。
首先，选取合适的位置开挖相应尺寸的坑洞，保证消火栓埋深符合消防要求。
然后，进行坑洞支护，确保土方的稳定性。
最后，进行填土和压实工作，保证土建工程的牢固性和稳定性。
3.管道连接和安装将室外消火栓与室内消火栓联通，确保其正常工作。
首先，进行管道的铺设，确保其连接的牢固性和密封性。
然后，进行消火栓的安装，确保其与管道的连接牢固，并进行相应的测试，确保其正常工作。
4.标志标识在消火栓安装完成后，进行相应的标志标识工作。
首先，在消火栓附近设置标志牌，明确标识其位置和使用方法。
然后，在地面上进行相应的标线绘制，确保消火栓容易被发现和使用。
5.安全管理在施工过程中，要严格按照消防安全法规和操作规程进行操作，确保施工人员的安全。
同时，要进行必要的安全培训和教育，提高施工人员的安全意识。
三、施工流程1.前期准备：检查和保养消火栓材料，测量安装位置。
2.埋深和土建工程：开挖坑洞，进行坑洞支护，填土和压实。
3.管道连接和安装：铺设管道，安装消火栓，进行测试。
4.标志标识：设置标志牌，绘制标线。
5.安全管理：严格按照安全法规和操作规程进行操作，进行安全培训和教育。
四、安全保障措施1.施工人员必须参加消防安全培训，熟悉施工操作和安全规定。
2.施工现场必须设置明显的警示标志，防止人员闯入施工区域。
3.施工现场必须配备合格的防护设施，如安全帽、防护鞋等。
4.施工现场必须配备相应的消防设备，如灭火器等。
5.施工现场必须定期进行安全检查和消防演练，确保施工安全。
五、总结本方案提供了一种新的室外消火栓施工方案，以确保施工质量和安全性。
在施工过程中，要严格按照安全法规和操作规程进行操作，并进行相应的安全培训和教育。

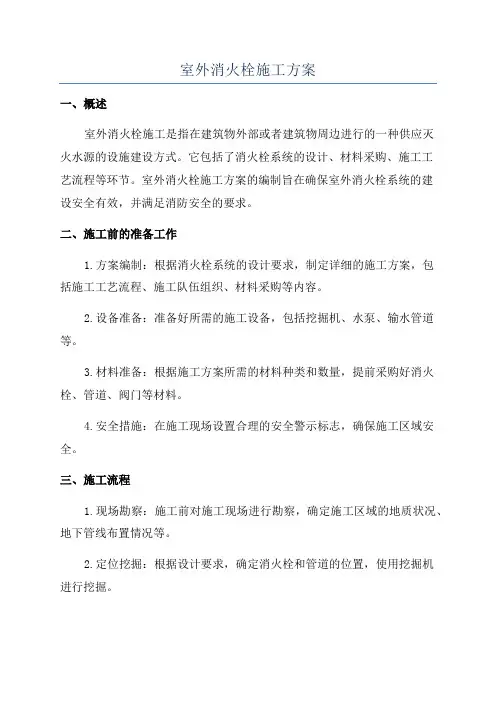

室外消火栓施工方案
室外消火栓施工方案一、概述室外消火栓施工是指在建筑物外部或者建筑物周边进行的一种供应灭火水源的设施建设方式。
它包括了消火栓系统的设计、材料采购、施工工艺流程等环节。
室外消火栓施工方案的编制旨在确保室外消火栓系统的建设安全有效，并满足消防安全的要求。
二、施工前的准备工作1.方案编制：根据消火栓系统的设计要求，制定详细的施工方案，包括施工工艺流程、施工队伍组织、材料采购等内容。
2.设备准备：准备好所需的施工设备，包括挖掘机、水泵、输水管道等。
3.材料准备：根据施工方案所需的材料种类和数量，提前采购好消火栓、管道、阀门等材料。
4.安全措施：在施工现场设置合理的安全警示标志，确保施工区域安全。
三、施工流程1.现场勘察：施工前对施工现场进行勘察，确定施工区域的地质状况、地下管线布置情况等。
2.定位挖掘：根据设计要求，确定消火栓和管道的位置，使用挖掘机进行挖掘。
3.管道敷设：根据设计图纸，在挖好的沟槽内进行管道的敷设，确保管道的平整牢固。
4.消火栓安装：将消火栓放置在预先挖好的基坑中，并进行固定。
5.阀门安装：根据设计要求，在管道上适当位置进行阀门的安装。
6.系统连接：将管道与消火栓、阀门等设备进行连接，确保系统的连通性。
7.安全测试：施工完工后，对系统进行安全测试，包括水压测试、漏水测试等，确保系统安全可靠。
四、工程质量控制1.材料质量控制：材料采购时要选择合格的消火栓、管道、阀门等，确保材料质量符合国家标准。
2.施工工艺控制：严格按照施工方案的要求进行施工，确保每个环节的施工工艺正确。
3.工程验收控制：施工完工后进行系统验收，确保消火栓系统符合设计要求和消防安全要求。
五、安全管理1.施工期间，制定合理的施工方案，避免施工现场出现安全事故。
2.施工现场设置明显的安全警示标志，保证施工区域的安全。
3.严禁无证无照人员进入施工现场，保证施工队伍的合法合规。
4.施工人员必须佩戴好安全防护用品，并按规定进行操作，保证施工过程的安全。

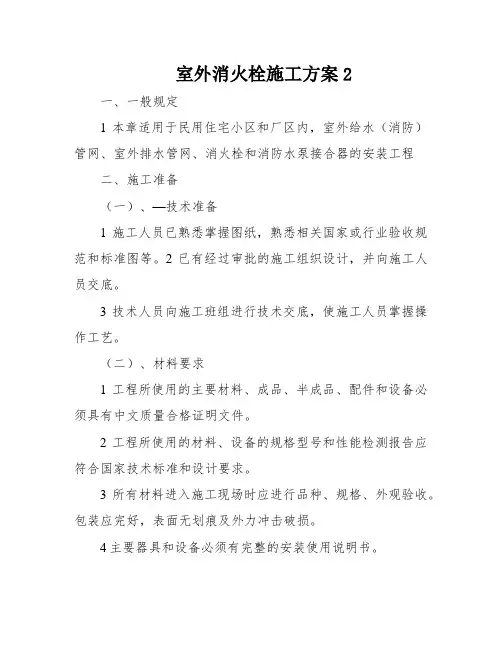

室外消火栓施工方案2
室外消火栓施工方案2一、一般规定1本章适用于民用住宅小区和厂区内，室外给水（消防）管网、室外排水管网、消火栓和消防水泵接合器的安装工程二、施工准备（一）、—技术准备1施工人员已熟悉掌握图纸，熟悉相关国家或行业验收规范和标准图等。
2已有经过审批的施工组织设计，并向施工人员交底。
3技术人员向施工班组进行技术交底，使施工人员掌握操作工艺。
（二）、材料要求1工程所使用的主要材料、成品、半成品、配件和设备必须具有中文质量合格证明文件。
2工程所使用的材料、设备的规格型号和性能检测报告应符合国家技术标准和设计要求。
3所有材料进入施工现场时应进行品种、规格、外观验收。
包装应完好，表面无划痕及外力冲击破损。
4主要器具和设备必须有完整的安装使用说明书。
5管道使用的配件的压力等级、尺寸规格等应和管道配套。
塑料和复合管材、管件、粘接剂、橡胶圈及其它附件等应是同一厂家的配套产品。
（三）、主要机具1施工机具见《施工机具表》2测量仪器见《施工测量仪器表》（四）、作业条件1管道施工区域内的地面要进行清理，杂物、垃圾弃出场地。
管道走向上的障碍物要清除。
2在饮用水管道附近的厕所、粪坑、污水坑和棺木等应在完工前迁至业主指定的地方。
并将脏物肃清干净后进行消毒处理，方可将坑填实。
3在施工前应摸清地下高、低压电缆、电线、煤气、热力等管道的分布情况，并作出标记。
1（五）施工组织及人员准备1施工前应树立健全的质量管理体系和工程质量检测制度。
2施工组织应设立技术组、质安组、管道班、电气焊班、开挖班、砌筑班、抹灰班、测量班等3施工人员数量根据工程规模和工程量的大小确定，一般应配备的人员有：给排水专业技术人员，测量工、管道工、电焊工、气焊工、起重工、油漆工、泥瓦工、普工。
三、给水管道安装（一）资料质量要求1主材的技术标准2材料的验收1）给水铸铁管及管件的规格品种应符合设计要求，管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、飞刺和疙瘩。
承插口的内外径及管件应造型规矩，尺寸合格，并有出厂合格证。

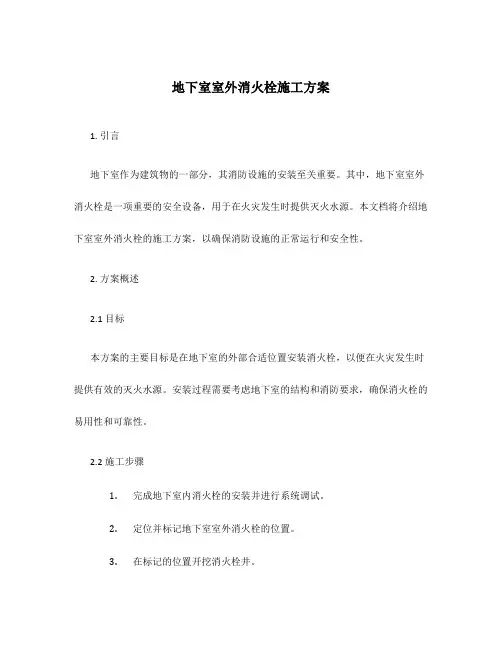

地下室室外消火栓施工方案
地下室室外消火栓施工方案1. 引言地下室作为建筑物的一部分，其消防设施的安装至关重要。
其中，地下室室外消火栓是一项重要的安全设备，用于在火灾发生时提供灭火水源。
本文档将介绍地下室室外消火栓的施工方案，以确保消防设施的正常运行和安全性。
2. 方案概述2.1 目标本方案的主要目标是在地下室的外部合适位置安装消火栓，以便在火灾发生时提供有效的灭火水源。
安装过程需要考虑地下室的结构和消防要求，确保消火栓的易用性和可靠性。
2.2 施工步骤1.完成地下室内消火栓的安装并进行系统调试。
2.定位并标记地下室室外消火栓的位置。
3.在标记的位置开挖消火栓井。
4.安装消火栓设备和管道连接。
5.进行水源连接和水源试压。
6.进行消火栓设备和系统的测试和验收。
2.3 项目时间计划项目阶段预计完成时间地下室内安装1天井挖掘1天设备安装1天试压和测试1天总计4天3. 施工细节3.1 安装地下室内消火栓在进行地下室室外消火栓施工之前，需要先完成地下室内消火栓的安装。
这包括选择合适的位置、安装与建筑物内部消火栓系统相连的管道和阀门，并进行系统的调试和测试。
3.2 定位和标记室外消火栓位置根据设计图纸和消防要求，确定地下室室外消火栓的位置。
通常情况下，应选择离地下室出入口较近但远离明火和易燃物的位置。
标记出消火栓井的位置，并确保标记的准确性。
3.3 开挖消火栓井在标记好的位置上，进行消火栓井的开挖工作。
挖掘的深度和大小应根据消防要求和设备规格确定。
确保井的深度和直径可以容纳消火栓设备和相应的管道连接。
3.4 安装消火栓设备和管道连接将消火栓设备置于挖掘好的井中，并与地下室内的消火栓系统相连。
安装过程中应注意设备和管道的位置和角度，以确保消火栓系统的连接性和密封性。
安装完成后，对消火栓设备进行定位调整和固定，以确保其稳定性和易操作性。
3.5 进行水源连接和水源试压将消火栓设备与水源管道进行连接，确保水源的畅通。
进行水源试压前，需检查消火栓系统的连接是否牢固，并关闭地下室内的消火栓系统以确保安全。
室外消火栓安装实施方案
室外消火栓安装实施方案一、前言。
室外消火栓是城市建设中重要的消防设施，对于保障人民生命财产安全起着至关重要的作用。
因此，室外消火栓的安装实施方案必须严谨可行，确保其在火灾发生时能够发挥最大的作用。
本文将就室外消火栓的安装实施方案进行详细阐述，以期为相关工程提供指导。
二、室外消火栓安装位置选择。
1. 根据建筑物类型和用途确定室外消火栓的设置位置，一般应在建筑物周围的开阔空地或者道路旁边，便于消防车辆接近并且操作方便。
2. 安装位置应避开地下管线、电力设施等，确保施工安全和日后的使用安全。
三、室外消火栓安装设备准备。
1. 确保所有安装设备齐全，包括消防栓、消防水带、接头、水枪等。
2. 对于消防栓的选择，应当符合国家标准，具有良好的耐腐蚀性能和使用寿命。
3. 安装设备的准备工作要在施工前充分完成，以免影响后续工程进度。
四、室外消火栓安装施工流程。
1. 地面准备，清理安装位置的杂物，确保施工区域干净整洁。
2. 埋设管道，根据设计要求，进行管道埋设，确保管道连接牢固、无渗漏。
3. 安装消防栓，在埋设好的管道上安装消防栓，确保安装牢固、垂直。
4. 连接管线，将消防栓与管道连接，采用合适的接头和密封材料，确保连接处无渗漏。
5. 安装标识，在消火栓附近设置明显的标识牌，指示消火栓的位置和使用方法。
五、室外消火栓安装验收。
1. 施工单位应当按照相关规范和标准进行自检，确保安装质量符合要求。
2. 相关部门对室外消火栓进行验收，包括外观检查、功能测试等。
3. 验收合格后，办理相关手续，将室外消火栓纳入日常管理范围。
六、室外消火栓安装后维护管理。
1. 定期检查，对室外消火栓进行定期检查，确保其正常运行。
2. 防止冻结，在寒冷地区，要采取措施防止室外消火栓被冻结，影响正常使用。
3. 定期维护，对室外消火栓进行定期维护，更换老化部件，确保其长期有效。
七、结语。
室外消火栓的安装实施方案对于城市的消防工作具有重要意义。
只有严格按照规范进行安装，才能保证室外消火栓在火灾发生时能够发挥应有的作用。
施工方案之室内室外消火栓系统
施工方案之室内室外消火栓系统室内、室外消火栓系统是建筑物自身的消防设施，用于在火灾发生时提供灭火用水。
它包括室内消火栓系统和室外消火栓系统两个部分。
室内消火栓系统是建筑物内部的消防设施，主要用于发生火灾后，迅速供应灭火用水。
它一般由消火栓泵、消火栓管网和消火栓三部分组成。
首先，消火栓泵是室内消防系统的核心设备，它负责将水源抽水并提供给消火栓系统。
根据建筑物的大小和需求，消火栓泵可以选择柱塞泵、离心泵或混流泵等类型，以满足不同的水压要求和供水量。
其次，消火栓管网是将水源从消火栓泵引入建筑物各个区域的管道系统。
它由消火栓管道、支管、次级管道和终端接头等组成。
消火栓管道一般埋设在建筑物内墙或地板中，以保护其不被外部因素破坏。
在设计时，应根据建筑物的结构和使用要求合理布置管道，确保整个消火栓系统能够迅速供应灭火用水。
最后，消火栓是室内消火栓系统的出水装置，它一般安装在建筑物的各个区域，以便在火灾发生时快速接入水源。
消火栓一般由主控阀、连接管道和喷嘴组成。
在平时，主控阀关闭，防止水流泄漏；在发生火灾时，通过打开主控阀，水就可以顺利供应到喷嘴，实现灭火的目的。
室外消火栓系统是用于建筑物周围的消防设施，主要用于给消防车辆提供灭火用水。
它一般包括地下消防栓和消防栓接头两个部分。
首先，地下消防栓是室外消火栓系统的核心设备，它负责将地下水源提供给消防车辆。
地下消防栓一般埋设在建筑物周围的地下，通过地下管道与室外消火栓连接，将水源输送到消防栓接头，以满足消防车辆灭火用水的需求。
其次，消防栓接头是室外消火栓系统的出水装置，它一般安装在建筑物周围的消防栓盒中。
消防栓接头一般由主控阀、连接管道和喷嘴组成。
主控阀一般处于关闭状态，防止水流泄漏；在发生火灾时，通过打开主控阀，水就可以顺利供应到喷嘴，实现灭火的目的。
总结起来，室内、室外消火栓系统是建筑物的重要消防设施，它们可以迅速提供灭火用水，有效保护人们的生命财产安全。
在设计和施工过程中，需要根据建筑物的特点和使用要求，合理选择消火栓泵、消火栓管网和消防栓接头等设备，并确保其正常运行和有效保养，以确保消防设施的可靠性和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
北京师范大学铜仁附属学校建设工程室外消火栓系统施工方案编制人：审核人：审批人：目录1编制依据 (3)1.1施工组织设计 (3)1.2施工图纸 (3)1.3主要标准、规范、规程 (3)1.4主要法规 (4)2工程概况 (5)2.1工程简介 (5)2.2工程概况和特点 (5)3施工部署 (5)3.1技术准备 (5)3.2材料与设备计划 (7)3.3劳动力计划 (11)4主要施工方法 (12)4.1工艺流程 (12)4.2材料准备及验收 (12)4.3施工方法 (12)5质量标准及各项质量控制措施 (18)5.1质量验收标准 (18)5.2过程检查与验收程序 (19)5.3成品保护措施 (20)6其他主要管理措施 (21)6.1进度保证及管理措施 (21)6.2职业健康安全管理及保证措施 (21)6.3绿色文明施工及环保措施 (23)1编制依据1.1施工组织设计序号合同（协议）名称编号签订/编制日期1 北京师范大学铜仁附属学校项目施工组织设计FA-0011.2施工图纸序号图纸名称图纸编号出图日期1 给排水施工图给排水设计说明E1-水施-01/02 2018.3系统原理图E1-水施-03/04/05/062018.3给排水平面图E1-水施-07~11 2018.3自动喷水平面图E1-水施-12~15 2018.3卫生间大样图E1-水施-16~18 2018.3给排水总平面图E1-水施-19 2018.31.3主要标准、规范、规程序号类别名称编号1 国家《中小学建筑设计规范》GB50099-2011 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002 《建设工程施工现场消防安全技术规范》GB50720-2011 《给水排水构筑物施工及验收规范》GB50141-2002 《自动喷水灭火系统施工及验收规范》GB50261-2005 《给水排水管道工程施工及验收规范》GB50268-2008 《水处理设备制造技术条件》JB2932《机械设备安装工程施工及验收通用规范》GB50231-2009 《给水排水管道工程施工及验收规范》GB50268-2008 《建筑工程施工质量验收统一标准》GB50300-2013 《建筑工程施工质量评价标准》GB/T50375-2006 《生活饮用水卫生标准》GB5749-85《瓶装饮用纯净水卫生标准》GB17324-1998 《建筑机械使用安全技术规程》JGJ33-2012 《瓶装饮用纯净水》GB17323-1998 《饮用净水水质标准》CJ94-2005《建筑施工现场安全生产管理规程》DB42/T553-20092 行业《室内管道支架及吊架》03S402《室内消火栓安装》04S202《给排水暖通工程通用图集》91SB系列《地沟及盖板》02J331《建筑给水涂塑复合管管道工程技术规程》CECS125：2001 《建筑设备施工安装通用图集》91SB系列图集1.4主要法规序号类别名称编号1 国家《中华人民共和国环境保护法》1989年中华人民共和国主席令第22号《中华人民共和国计量法》1995年中华人民共和国主席令第28号《中华人民共和国建筑法.》1997年中华人民共和国主席令第91号《中华人民共和国大气污染防治法》2000年中华人民共和国主席令第32号《建筑项目环境保护管理条例》1998年中华人民共和国国务院令第253号《建设工程质量管理条例》2000年中华人民共和国国务院令第279号《建设工程安全生产管理条例》2003年中华人民共和国国务院令第393号《民用建筑节能条例》2008年中华人民共和国国务院令第530号《建设工程质量检测管理办法》2005年中华人民共和国建设部令第141号《工程建设标准强制性条文》建设部建标[2002]219号《房屋建筑工程和市政基础设施工程施工实行见证取样和送检的规定》建设部建[2000]211号关于做好《建筑业10项新技术（2010）》推广应用的通知建质[2010]170号建设部关于印发《建筑施工人员个人劳动保护用品使用管理暂行规定》的通知建质[2007]255号关于印发《建筑施工特种作业人员管理规定》的通知建质[2008]75号《危险性较大的分部分项工程安全管理办法》建质[2009]87号《关于进一步加强建设工程施工现场消防安全工作的通知》公消〔2009〕131号《中华人民共和国环境保护法》1989年中华人民共和国主席令第22号《中华人民共和国计量法》1995年中华人民共和国主席令第28号《中华人民共和国建筑法.》1997年中华人民共和国主席令第91号2工程概况2.1工程简介序号项目内容1 工程名称北京师范大学铜仁附属学校建设项目2 建设地点贵州省铜仁市碧江区川硐教育园区3 建设单位贵州省铜仁市投资控股集团有限公司4 设计单位华南理工大学建筑设计研究院5 监理单位河南宏业建设管理股份有限公司6 施工总承包单位中交一公局集团有限公司7 建筑功能学校2.2工程概况和特点系统设计概况系统做法管线类别给水本工程生活给水来源于市政自来水，本工程分别从西侧铜兴大道的东北角和西南角各引入一条DN300市政生活给水管道。
校区水源为市政自来水，市政水压0.65MPa。
引入管进入红线后，设总水表计量，并沿校区道路接至各单体建筑。
给水系统竖向不分区，采用市政管网直供，下行上给供水方式室外埋地消火栓系统：钢丝网骨架塑料（聚乙烯）复合管，热熔连接。
室内给水管：PSP钢塑复合压力管（冷水型），管径大于等于50mm扩口连接；管径小于50mm卡压连接室内热水给水管：PSP钢塑复合压力管（热水型），管径大于等于50mm扩口连接；管径小于50mm卡压连接3施工部署3.1技术准备1、图纸自审和会审施工图纸是施工的主要依据，图纸及资料收到后，我们将参加设计交底，立即组织进行图纸自审、会审。
图纸自审工作由项目工程师主持进行，项目各专业人员参加，并指定专人做好记录，自审要点包括：—施工图纸和资料是否齐全；—图纸本身及相互之间有无错误和矛盾；—图纸与说明书是否一致；—主要设计尺寸、轴线坐标、标高是否准确清楚；—图纸说明及细部构造是否清楚；—采用的标准图有哪些，有无采用作废标准图；—采用的新材料以及特殊材料的技术性能、参数是否表述清楚；—对新结构及特殊结构的技术要求和质量标准是否提出；—主要设备材料的供货期是否能满足连续施工的要求；—材料、设备表是否和相关的图纸一致；—各专业之间有无矛盾，尤其是安装空间上有无冲突，系统配置是否完善。
正式会审会议由设计单位、建设单位、施工单位的代表按约定的时间共同进行，会议由建设单位组织并主持。
通过会审，使项目部的有关人员了解工程特点、设计意图、工程质量要求以及关键部位的技术要求，减少图纸差错，对项目施工中需要特别注意的事项由设计院对项目技术人员进行设计交底。
图纸会审后需作会审记录，将会审中提出的问题及解决办法记录下来，并由各方在图纸审核记录上签字。
如设计图纸分期到达，则图纸会审可分几次进行。
2、工程文件的编制和报审a 项目质量计划在项目经理部成立后，即由项目经理组织编制项目质量计划并报审。
b 施工组织设计及作业指导书在项目质量计划编制、图纸会审后，由项目总工程师组织各专业技术人员，依据详细的施工图纸编制本工程施工作业的指导性文件施工组织设计、施工方案、作业指导书。
审批采用会签制，参加会签的人员，应在“报审卡”上签字。
为确保本工程优质、高速、安全、低耗的完成，我们准备先分级做好技术交底工作，交底的内容包括本工程的结构情况，场内水平和竖向坐标的控制情况，施工组织设计的主要内容和总体部署，各工种工序的操作要点及质量标准，本工程的特点、要点，施工范畴，本工程应注意的安全、文明施工和周围的环境情况，具体落实到责任队长和操作工人头上，并做好记录。
3.2材料与设备计划1、主要设备、材料进场计划及保证措施由于工程本身的功能和形象的要求，所用的设备材料多为先进、优质、国内外知名的品牌产品，由于施工工期和交叉作业等实际原因，造成短期内施工现场需用大量不同种类的设备材料，因此，材料、设备的供应工作是项目综合管理的重要环节，是确保工程顺利施工的关键。
主要设备、材料采购计划表如下：序号物资/设备名称备注1 钢丝网骨架复合管及配件2 阀门及配件3 自动热熔机4 消火栓5 水泵接合器2、组织措施a 部门组织物资供应是保证工程质量、工期的关键环节，我公司在以往类似工程材料采购、运输、仓储和供应施工管理中，积累了大量的实施经验，并制定了《采购控制程序》和《进货物资的检验和试验程序》等一系列公司管理体系文件。
在本工程中，我公司调集全公司精英力量，配置完善的项目物资供应部门，负责本工程的物资采购供应和管理工作，分析本工程设备材料供应来源，制定对应的管理措施，做好机电设备技术和商务谈判工作，顺利实现材料设备的采购供应和管理到位。
b 人员配备原则物资供应部门配备的采购管理人员均具备一定机电专业知识，了解各供应商的企业信誉、产品质量、主要设备技术参数、产品价格以及售后服务情况，能进行技术和商务报价评审、签订合同、履行合同跟踪，具有组织或参与监制、报关商检、运输、仓储检验和供应协调管理能力，认真贯彻执行国家政策和企业有关物资管理的规定，做好材料供应各项工作，确保物资供应满足工程进度和质量要求。
c供应部门人员配备本工程设备、材料供应工作量大，相关机电专业多，协调量大，为加大项目物资供应管理工作力度，在圆满完成材料设备的采购供应工作的同时,针对业主、其他机电分包商设备材料供应，明确相关协调负责人，实行专人兼职管理，全面做好本工程设备材料供应工作。
3、管理保障措施a 供应管理制度设备材料供应管理制度见下表序号管理项目主要管理制度1供应计划按照施工总进度计划编制设备材料到场计划，项目经理部应及时进行物资供货进度控制总结，包括设备材料合同到货日期、供应进度控制中存在的问题及分析、施工进度控制的改进意见等。
2供应合同供应合同的签订是一种经济责任，必须由供应部统一对外签订，其它单位(部门)不得对外签订合同，否则财务部拒绝付款。
3进货到场签订合同的设备、材料由供应部门根据仓存和工程使用量情况实行分批进货。
常用零星物资要根据需求部门的需求量和仓存情况进行分散进货，做到物资无积压，数量品种充足又齐全。
4进场验收设备、材料进场实行质检人员、物资保管人员、物资采购人员联合作业，对物资质量、数量进行严格检查，做到货板相符，把好设备材料进场质量关。
5采购原则采购业务工作人员要严格履行自己的职责，在订货、采购工作中实行"货比三家"的原则，询价后报审核准供应商，不得私自订购和盲目进货。
在重质量、遵合同、守信用、售后服务好的前提下，选购物资，做到质优价廉。
