电气控制技术与应用-习题与解答(五)
电气控制技术与应用
习题与解答（一）一、填空题1.低压电器按照它的职能不同可分为控制电器和保护电器两类。
由此可知，交流接触器属于控制类电器，熔断器属于保护类电器。
2.接触器可分为交流和直流两类，它们都是由电磁铁和触头两个主要部分组成，利用电磁铁的吸引力而动作。
接触器具有失压保护功能。
3.HZ10-100/3是组佥开关的型号。
型号中“ 100”表示额定电流为100A，“3”表示极数4.用热继电器对电动机进行保护，其整定电流值应由电动机的额定电流来确定。
热继电器可以用来防止电动机因过载而损坏，不能用来对电动机进行失压保护。
5.可以用中间继电器来扩大控制回路的数目。
中间继电器是把一个输入信号变成为多个输出信号的继电器。
6.磁力启动器通常由接触器、热继电器、按纽等部分组成。
7.自动空气开关在电路发生短路、过载和失压等故障时，能自动切断故障电路。
采用自动空气开关可对电动机实行无熔断器保护，因而可以避免电动机因熔丝熔断而引起的故障。
8.刀开关又简称闸刀，刀开关在分断有负载电路时，其触刀与静夹座间会立即产生电9.中间继电器的结构和原理和接触器相同，故也称为接触器式继电器。
其各对触头允许通过的电流是相同的，额定电流一般为5A。
10.JW2型行程开关是一种具有双断点快速动作的微动开关。
11.气囊式时间继电器要调整其延时时间可改变进气旦的大小，进气快则延时时间短，反之则延时时间长12.电流继电器的吸引线圈应串联在主电路中。
欠电流继电器在主电路通过正常工作电流时，动铁心已经被吸合，当主电路的电流低于其整定电流时，动铁心才被释放。
电流继电器的文字符号是KA13.电动机的正反转控制电路，其实就是正转控制与反转控制电路的组合。
但在任何时候只允许其中一组电路工作，因此必须进行互锁，以防止电源短路14.“JR16-20/3D”是表示热继电器，“20”表示额定电流为20A，“3”表示三相式热继电器，“D”表示具有差动断相保护机构。
它可以用来对三角形接法的电动机进行有效的保护。
电气控制与plc应用技术课后答案(全)
第一章课后习题参考答案2、何谓电磁机构的吸力特性与反力特性？吸力特性与反力特性之间应满足怎样的配合关系？答：电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性；电磁机构使衔铁释放（复位）的力与气隙长度的关系曲线称作反力特性。
电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。
反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。
3、单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象？为什么？答：在工作中会出现衔铁产生强烈的振动并发出噪声，甚至使铁芯松散得到现象。
原因是：电磁机构在工作中，衔铁始终受到反力Fr的作用。
由于交流磁通过零时吸力也为零，吸合后的衔铁在反力Fr作用下被拉开。
磁通过零后吸力增大，当吸力大于反力时衔铁又被吸合。
这样，在交流电每周期内衔铁吸力要两次过零，如此周而复始，使衔铁产生强烈的振动并发出噪声，甚至使铁芯松散。
5、接触器的作用是什么？根据结构特征如何区分交、直流接触器？答：接触器的作用是控制电动机的启停、正反转、制动和调速等。
交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。
直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。
8、热继电器在电路中的作用是什么？带断相保护和不带断相保护的三相式热继电器各用在什么场合？答：热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。
三角形接法的电动机必须用带断相保护的三相式热继电器；Y 形接法的电动机可用不带断相保护的三相式热继电器。
9、说明热继电器和熔断器保护功能的不同之处。
答：热继电器在电路中起过载保护的作用，它利用的是双金属片的热膨胀原理，并且它的动作有一定的延迟性；熔断器在电路中起短路保护的作用，它利用的是熔丝的热熔断原理，它的动作具有瞬时性。
电气控制与PLC应用(第四版)》习题解答
《电气控制与PLC应用》习题解答第一章常用低压电器1-1 从外部结构特征上如何区分直流电磁机构与交流电磁机构怎么区分电压线圈与电流线圈答：从外部结构特征上，直流电磁机构铁心与衔铁由整块钢或钢片叠制而成，铁心端面无短路环，直流电磁线圈为无骨架、高而薄的瘦高型。
交流电磁机构铁心与衔铁用硅钢片叠制而成，铁心端面上必有短路环，交流电磁线圈设有骨架，做成短而厚的矮胖型。
电压线圈匝数多，线径较细，电流线圈导线粗，匝数少。
1-2 三相交流电磁铁有无短路环，为什么答：三相交流电磁铁无短路环。
三相交流电磁铁电磁线圈加的是三相对称电压，流过三相对称电流，磁路中通过的是三相对称磁通，由于其相位互差120o，所产生的电磁吸力零值错开，其合成电磁吸力大于反力，故衔铁被吸牢而不会产生抖动和撞击，故无需再设短路环。
1-3 交流电磁线圈误接入对应直流电源，直流电磁线圈误接入对应交流电源，将发生什么问题，为什么答：交流电磁线圈误接入对应直流电源，此时线圈不存在感抗，只存在电阻，相当于短路状态，产生大的短路电流，立即将线圈烧毁。
直流电磁线圈误接入对应交流电源，由于阻抗存在，使线圈电流过小，电磁吸力过小；衔铁吸合不上，时间一长，铁心因磁滞、涡流损耗而发热，致使线圈烧毁。
1-4 交流、直流接触器是以什么定义的交流接触器的额定参数中为何要规定操作频率答：接触器是按主触头控制的电流性质来定义为是交流还是直流接触器。
对于交流接触器，其衔铁尚未动作时的电流为吸合后的额定电流的5~6倍，甚至高达10~15倍，如果交流接触器频繁工作，将因线圈电流过大而烧坏线圈，故要规定操作频率，并作为其额定参数之一。
1-5 接触器的主要技术参数有哪些其含义是什么答：接触器的主要技术参数有极数和电流种类，额定工作电压、额定工作电流（或额定控制功率），约定发热电流，额定通断能力，线圈额定电压，允许操作频率，机械寿命和电寿命，接触器线圈的起动功率和吸持功率，使用类别等。
电气控制与PLC应用第四版课后习题参考答案
电气控制与PLC应用第4版(作者:许翏，王淑英）习题答案第一章参考答案1、答：从外部结构特征上看，直流电磁机构与交流电磁机构的主要区别有：（1）吸引线圈：交流线圈：短而粗，有骨架；直流线圈：细而长，无骨架。
（2）铁心：交流：硅钢片叠加；直流：整块铸铁或铸钢区分电压线圈与电流线圈的方法：电压线圈：并联在电路中，匝数多、导线细。
电流线圈：串联在电路中，匝数少、导线粗。
2、答：三相交流电磁铁无短路环。
因为：3. （1）交流电磁线圈误接入对应直流电源，将会烧毁线圈，因为交流电磁线圈接入对应交流电源时，线圈中的电流I1=U/ωL；而接入对应直流电源时，I2=U/R, 因ωL>>R，即：I2>>I1,所以，线圈很快就会因发热而烧毁。
（2）直流电磁线圈误接入对应交流电源，铁心将会发出强烈的震动，电磁机构也不会正常工作，因为直流电磁机构没有短路环，而交流电源会在其上产生交变磁场，即电磁力会不断变化。
4. 答：根据其主触点通过电流的性质来定义的。
5. 答：接触器的主要技术参数有：• 极数和电流种类：（1）、极数：2P 3P 4P（2）、电流种类：交流直流• 额定电压：指主触点的额定工作电压直流有：24V、110V、220V、440V、660V交流有：127V、220V、380V、500V、660V• 额定电流：主触点的额定电流• 额定通断能力：主触头在规定条件下可靠地接通和分断的电流值。
• 线圈额定工作电压：吸引线圈正常工作的电压值• 允许操作频率：每小时可以实现的最高操作次数，一般为600次/时、1200次/时• 机械寿命（1000万次以上）与电气寿命（100万次以上）• 线圈的起动功率和吸持功率：直流接触器起动和吸持功率相等，交流接触器起动功率为吸持功率的5-8倍。
6. 答：接触器的选用：• 类型的选择：根据电路情况选用相应的直流或交流接触器；• 主触点额定电压的选择：大于等于负载额定电压；• 主触点额定电流的选择：大于等于负载额定电流（可参照生产厂家样本选择）；• 线圈电压：根据控制电路电压种类和性质选择，一般选用标准电压等级。

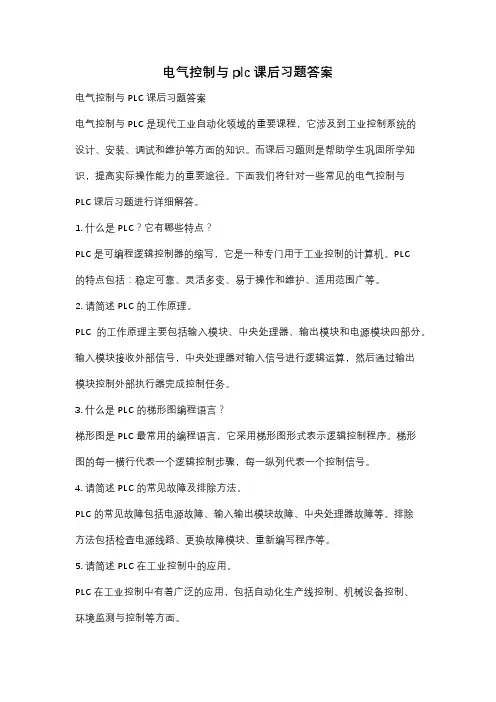

电气控制与plc课后习题答案
电气控制与plc课后习题答案电气控制与PLC课后习题答案电气控制与PLC是现代工业自动化领域的重要课程，它涉及到工业控制系统的设计、安装、调试和维护等方面的知识。
而课后习题则是帮助学生巩固所学知识，提高实际操作能力的重要途径。
下面我们将针对一些常见的电气控制与PLC课后习题进行详细解答。
1. 什么是PLC？它有哪些特点？PLC是可编程逻辑控制器的缩写，它是一种专门用于工业控制的计算机。
PLC的特点包括：稳定可靠、灵活多变、易于操作和维护、适用范围广等。
2. 请简述PLC的工作原理。
PLC的工作原理主要包括输入模块、中央处理器、输出模块和电源模块四部分。
输入模块接收外部信号，中央处理器对输入信号进行逻辑运算，然后通过输出模块控制外部执行器完成控制任务。
3. 什么是PLC的梯形图编程语言？梯形图是PLC最常用的编程语言，它采用梯形图形式表示逻辑控制程序。
梯形图的每一横行代表一个逻辑控制步骤，每一纵列代表一个控制信号。
4. 请简述PLC的常见故障及排除方法。
PLC的常见故障包括电源故障、输入输出模块故障、中央处理器故障等。
排除方法包括检查电源线路、更换故障模块、重新编写程序等。
5. 请简述PLC在工业控制中的应用。
PLC在工业控制中有着广泛的应用，包括自动化生产线控制、机械设备控制、环境监测与控制等方面。
通过以上对电气控制与PLC课后习题的详细解答，相信大家对这门课程有了更深入的了解和掌握。
希望大家能够在学习过程中多加练习，不断提高自己的实际操作能力，为将来的工业自动化领域做好充分的准备。
(完整版)电气控制与PLC应用习题及答案
《电气控制与PLC》习题集目录第一章 (2)第一章参考答案 (4)第二章 (12)第二章参考答案 (15)第三章 (20)第三章参考答案 (21)第四章 (24)第四章参考答案 (24)第五章 (28)第五章参考答案 (28)第六章 (33)第六章参考答案 (35)第七章 (36)第七章参考答案 (42)第八章 (44)第八章参考答案 (46)第九章 (47)第九章参考答案 (48)第一章1. 从外部结构特征上如何区分直流电磁机构与交流电磁机构?怎样区分电压线圈与电流线圈?2. 三相交流电磁铁有无短路环，为什么?3. 交流电磁线圈误接入对应直流电源，直流电磁线圈误接入对应交流电源，将发生什么问题，为什么？4. 交流、直流接触器是以什么来定义的?交流接触器的额定参数中为何要规定操作频率?5. 接触器的主要技术参数有哪些?其含义是什么?6. 如何选用接触器?7. 交流、直流电磁式继电器是以什么来定义的?8. 电磁式继电器与电磁式接触器在结构上有何不同?9. 何为电磁式继电器的吸力特性与反力特性?它们之间应如何配合?10. 电磁式继电器的主要参数有哪些?其含义如何?11. 过电压继电器、过电流继电器的作用是什么?12. 中间继电器与接触器有何不同?13. 何为通用电磁式继电器?14. 如何选用电磁式继电器?15. 星形联结的三相异步电动机能否采用两相热继电器来做断相与过载保护，为什么?16. 三角形联结的三相异步电动机为何必须采用三相带断相保护的热继电器来做断相与过载保护？17. 熔断器的额定电流、熔体的额定电流、熔体的极限分断电流三者有何区别?18. 热继电器、熔断器的保护功能有何不同?19. 能否用过电流继电器来做电动机的过载保护，为什么?20. 如何选用电动机过载保护用的热继电器?21. 低压断路器具有哪些脱扣装置?各有何保护功能?22. 如何选用塑壳式断路器?23. 电动机主电路中接有断路器，是否可以不接熔断器，为什么?24. 行程开关与接近开关工作原理有何不同?25. 速度继电器的释放转速应如何调整?26. 交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象?为什么?27. 电弧是如何产生的?对电路有何影响?常用的灭弧方法有哪些?28. 为什么刀开关在安装时手柄方向必须向上?使用时如何接线?29. 从结构特征上如何区分直流接触器与交流接触器?30. 线圈电压为220V的交流接触器，误接人380V交流电源上会发生什么问题?为什么?31. 两只线圈电压为220V的交流接触器能否串联后接入440V交流电源上?为什么?若将损坏的接触器灭弧罩取下，接触器是否还可继续使用，为什么?32. 交流接触器线圈断电后，衔铁不能立即释放，从而使电动机不能及时停止。
电气控制技术与应用-习题与解答(六)
习题与解答（六）一、填空题1.用热继电器对电动机进行保护，其整定电流值应由电动机的额定电流来确定。
热继电器可以用来防止电动机因过载而损坏，不能用来对电动机进行失压保护。
2.可以用中间继电器来扩大控制回路的数目。
中间继电器是把一个输入信号变成多个输出信号的继电器。
3.中间继电器的结构与原理和接触器相同，故也称为接触器式继电器。
其各对触头允许通过的电流是相同的，额定电流一般为 5 A。
4.电流继电器的吸引线圈应串联在主电路中。
欠电流继电器在主电路通过正常工作电流时，动铁心已经被吸合，当主电路的电流低于其整定电流时，动铁心才被释放。
5.电动机的正反转控制电路，其实就是正转控制与反转控制电路的组合。
但在任何时候只允许其中一组电路工作，因此必须进行互锁，以防止电源短路。
6.“JR16-20/3D”是表示热继电器，“20”表示额定电流为20A ，“3”表示三相式热继电器，“D”表示具有差动断相保护机构。
它可以用来对三角形接法的电动机进行有效的保护。
7.闸刀开关一般来说应垂直装于控制板上，不能倒装。
接线时，进出线不能反接，否则在更换熔丝时会发生触电事故。
8.SQ是位置开关的文字符号，自动空气开关的文字符号是QF ，中间继电器的文字符号是KA。
9.时间继电器按延时方式可分为通电延时型与断电延时型两种。
10.电气控制原理图一般分为电源电路、控制电路、主电路、信号电路及照明电路绘制。
原理图中各触头位置都应按电路未通电或电器未动作时的常态位置画出。
二、判断题1.只要流经热继电器的电流超过其整定电流值，热继电器会立即动作。
（×）2.不能采用二相结构的热继电器对三角形接法的电动机进行有效的断相保护。
（√）3.中间继电器触头数目多，并且没有主、辅触头之分。
（√）4.自动空气开关适用于频繁启动和停止电动机。
（×）5.在自动空气开关中，起短路保护的是电磁脱扣器。
（√）三、简答题1.异步电动机的制动方法有哪些？各自有何特点？速度继电器用于哪种制动方法？答：异步电动机的制动方法一般有两类：机械制动和电气制动。
电气控制与PLC应用第四版课后习题参考答案
电气控制与PLC应用第4版(作者:许翏，王淑英）习题答案第一章参考答案1、答：从外部结构特征上看，直流电磁机构与交流电磁机构的主要区别有：（1）吸引线圈：交流线圈：短而粗，有骨架；直流线圈：细而长，无骨架。
（2）铁心：交流：硅钢片叠加；直流：整块铸铁或铸钢区分电压线圈与电流线圈的方法：电压线圈：并联在电路中，匝数多、导线细。
电流线圈：串联在电路中，匝数少、导线粗。
2、答：三相交流电磁铁无短路环。
因为：3. （1）交流电磁线圈误接入对应直流电源，将会烧毁线圈，因为交流电磁线圈接入对应交流电源时，线圈中的电流I1=U/ωL；而接入对应直流电源时，I2=U/R, 因ωL>>R，即：I2>>I1,所以，线圈很快就会因发热而烧毁。
（2）直流电磁线圈误接入对应交流电源，铁心将会发出强烈的震动，电磁机构也不会正常工作，因为直流电磁机构没有短路环，而交流电源会在其上产生交变磁场，即电磁力会不断变化。
4. 答：根据其主触点通过电流的性质来定义的。
5. 答：接触器的主要技术参数有：• 极数和电流种类：（1）、极数：2P 3P 4P（2）、电流种类：交流直流• 额定电压：指主触点的额定工作电压直流有：24V、110V、220V、440V、660V交流有：127V、220V、380V、500V、660V• 额定电流：主触点的额定电流• 额定通断能力：主触头在规定条件下可靠地接通和分断的电流值。
• 线圈额定工作电压：吸引线圈正常工作的电压值• 允许操作频率：每小时可以实现的最高操作次数，一般为600次/时、1200次/时• 机械寿命（1000万次以上）与电气寿命（100万次以上）• 线圈的起动功率和吸持功率：直流接触器起动和吸持功率相等，交流接触器起动功率为吸持功率的5-8倍。
6. 答：接触器的选用：• 类型的选择：根据电路情况选用相应的直流或交流接触器；• 主触点额定电压的选择：大于等于负载额定电压；• 主触点额定电流的选择：大于等于负载额定电流（可参照生产厂家样本选择）；• 线圈电压：根据控制电路电压种类和性质选择，一般选用标准电压等级。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
习题与解答（五）
一、填空题
1．刀开关安装时，手柄要向上装，不得倒装或平装，否则手柄可能因动下落而引起误合闸，造成人身和设备安全事故。
接线时，电源线接在上端，下端接用电器，这样拉闸后刀片与电源隔离，用电器件不带电，保证安全。
2．按钮用来短时间接通或断开小电流，常用于控制电路，绿色表示起动，红色表示停止。
3．熔断器用于短路保护，热继电器用于过载保护，它们都是利用电流的热效应来工作的。
4．低压断路器又称空气开关或自动开关，它是既能通断电路，又能进行短路、过载、失压、欠压保护。
5．交流接触器主要由电磁系统、触头系统、灭弧系统组成。
6．电流继电器的线圈应串联在电路中，绕组较短粗，电压继电器的线圈应并联在电路中，绕组较细长。
7.控制原理图一般分为电源电路、控制电路、主电路、信号电路及照明电路绘制。
原理图中各触头位置都应按电路未通电或电器未动作时的常态位置画出。
8.需要在不同的场所对电动机进行控制，可在控制电路中并联几个启动按钮和串联几个停止按钮。
9. SQ是位置开关的文字符号，自动空气开关的文字符号是QF ，中间继电器的文字符号是KA。
10. “JR16-20/3D”是表示热继电器，“20”表示额定电流为20A ，“3”表示三相式热继电器，“D”表示具有差动断相保护机构。
它可以用来对三角形接法的电动机进行有效的保护。
二、判断题
1.在自动空气开关中，起短路保护的是电磁脱扣器。
（√）
2采用了自动空气开关，可以对电动机实行无熔丝保护。
（√）
3根据触头的延时特点不同，时间继电器可分为通电延时型和断电延时类两种。
（√）
4.速度继电器是用来反映转速变化的继电器。
（√）
5．过电流继电器在电路电流正常时，其铁心处于未吸合状态。
（√）
6．刀开关、组合开关结构简单，操作方便，但都不具备失压保护功能。
（√）
7．通电延时继电器：当时间继电器线圈通电时，各延时触头不立即动作，而要延长一段整定时间才动作，线圈断电时延时触头迅速复原。
（√）
8．熔断器熔体的额定电流是指长时间通过熔体而不熔断的最大电流值。
（√）
9．按钮开关触头的额定电流一般为5A。
（√）
10热继电器是利用电流的热效应来推动动作机构，使触头系统闭合或断开的保护电器。
（√）
11.热继电器主要用来对电动机进行短路保护和失压保护。
（×）
三、简答题
1.何为热继电器的整定电流？热继电器的热元件和触头在电路中如何连接？热继电器会不会因电动机的起动电流过大而动作？
答：整定电流是指热继电器长期不动作的最大电流。
其值等于电机的额定电流。
热元件串联在主电路中的电机定子通电回路中。
触头串联在控制电路总干路中。
热继电器不会因电动机的起动电流过大而动作。
因为，电机起动时间一般较短，而热继电器利用电流热效应工作，需要一个滞后时间才能动作。
2．比较下图a、b的区别。
并解释自锁、互锁的概念及作用。
答：a图可实现单独正转和单独反转，因控制电路无机械互锁，不能实现正反转的直接切换。
而b图增加了机械互锁环节，既能正转、反转，也能实现正反转的直接切换。
自锁：即线圈在松开起动按扭后仍能通过并联在起动按钮旁边的自身常开触头继续得电。
如a 图SB2、SB3旁边并联的KM1、KM2。
互锁：即两个线圈的得电回路中相互串联对方的自身常闭触头或对方的起动按钮的常闭触头。
如b图的KM1、KM2常闭触头，SB2、SB3的常闭触头接法。
四、综合设计题
某机床的液压泵电动机M1和主电机M2的运行情况，有如下的要求：（1）必须先起动M1，然后才能起动M2。
（2）M2可以单独停转。
（3）M1停转时，M2也应自动停转。
