ADC0809与单片机的接口地址
AT89S51单片机与ADC0809 的接口设计_单片机原理及接口技术（第2版）_[共2页]
![AT89S51单片机与ADC0809 的接口设计_单片机原理及接口技术（第2版）_[共2页]](https://img.taocdn.com/s3/m/b46a7c0ead51f01dc281f1e1.png)
245 可直接连到AT89S51单片机的数据总线上。
通过适当的外接电路，ADC0809可对0～5V 的模拟信号进行转换。
图11-19 ADC0809的内部结构框图3．输入模拟电压与输出数字量的关系ADC0809的输入模拟电压与转换输出结果的数字量的关系如下。
)(256)]()([R R R IN −+•−−+=V N V V V 其中：V IN 处于[V R (+)-V R (-)]之间， N 为十进制数。
通常情况下V R (+)接+5V ，V R (-)接地，即模拟输入电压范围为0～+5V 。
此时，输入模拟电压与转换输出结果的数字量的关系如下。
N V V •+=256)(R IN 对应的数字量输出为00H ～FFH 。
由于N /256的值小于1，所以被转换的模拟电压要小于参考电压。
11.6.2 AT89S51单片机与ADC0809的接口设计在讨论接口设计之前，先来了解单片机如何控制ADC 开始转换，如何得知转换结束以及如何读入转换结果的问题。
单片机控制ADC0809有查询和中断两种方式。
查询方式控制过程如下：首先用指令选择ADC0809的一个模拟输入通道，当执行指令“MOVX@DPTR ，A ”时，单片机的WR 信号有效，从而产生一个启动脉冲。
信号加到ADC0809的START 脚，开始对选中通道进行A/D 转换。
同时不断对ADC0809的EOC 脚的电平进行查询，如EOC 脚为高电平，则表明A/D 转换已经结束，然后单片机执行指令“MOVX A ，@DPTR ”，发出读控制RD 信号，控制OE 端为高电平，把转换完毕的数字量读入到单片机中。
中断控制方式控制过程如下：首先用指令选择ADC0809的一个模拟输入通道，当执行“MOVX @DPTR ，A ”时，单片机的WR 信号有效，在启动信号送到ADC 之后，单片机执行其他程序。
ADC0809转换结束时，通过EOC 脚向单片机发出中断请求信号，单片机响应该中断请求，进入中断服务程序读入转换完毕的数字量。
ADC0809地址
ADC0809地址（原创）

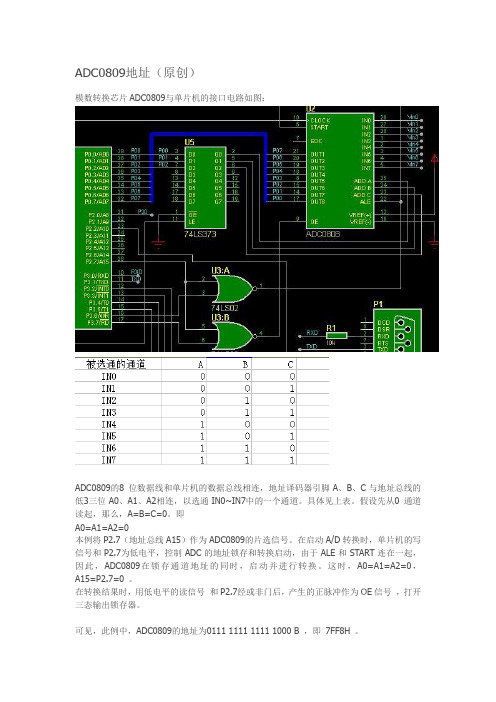

模数转换芯片ADC0809与单片机的接口电路如图：
ADC0809的8 位数据线和单片机的数据总线相连，地址译码器引脚A、B、C与地址总线的低3三位A0、A1、A2相连，以选通IN0~IN7中的一个通道。
具体见上表。
假设先从0 通道读起，那么，A=B=C=0。
即
A0=A1=A2=0
本例将P2.7（地址总线A15）作为ADC0809的片选信号。
在启动A/D转换时，单片机的写信号和P2.7为低电平，控制ADC的地址锁存和转换启动，由于ALE和START连在一起，因此，ADC0809在锁存通道地址的同时，启动并进行转换。
这时，A0=A1=A2=0，A15=P2.7=0 。
在转换结果时，用低电平的读信号和P2.7经或非门后，产生的正脉冲作为OE信号，打开三态输出锁存器。
可见，此例中，ADC0809的地址为0111 1111 1111 1000 B ，即7FF8H 。
当然，片选ALE/START 及OE也可以不接在P2.7，比如接在P2.2 。
那么，地址就是1111 1011 1111 1000B，即FBF8H 了。
ADC0809与单片机的接口电路
ADC0809是一种CMOS单片型逐次比较式8路模拟输入、8位数字量输出的A/D转换器。
在多点巡回检测和过程控制、运动控制中应用十分广泛。
1．主要特性如下：1）8路8位A/D转换器，即分辨率8位。
2）具有转换起停控制端。
3）转换时间为100μs4）单个＋5V电源供电5）模拟输入电压范围0～＋5V，不需零点和满刻度校准。
6）工作温度范围为-40～＋85摄氏度7）低功耗，约15mW。
2．外部特性（引脚功能）ADC0809芯片有28条引脚，采用双列直插式封装。
下面说明各引脚功能IN0～IN7：8路模拟量输入端。
2-1～2-8：8位数字量输出端。
ADDA、ADDB、ADDC：3位地址输入线，用于选通8路模拟输入中的一路。
ALE：地址锁存允许信号，输入，高电平有效。
START：A/D转换启动信号，输入，高电平有效。
EOC：A/D转换结束信号，输出，当A/D转换结束时，此端输出一个高电平（转换期间一直为低电平）。
OE：数据输出允许信号，输入，高电平有效。
当A/D转换结束时，此端输入一个高电平，才能打开输出三态门，输出数字量。
CLK：时钟脉冲输入端。
要求时钟频率不高于640KHZ。
REF（+）、REF（-）：基准电压。
VCC：电源，单一＋5V。
GND：地。
ADC0809的工作过程是：首先输入3位地址，并使ALE=1，将地址存入地址锁存器中。
此地址经译码选通8路模拟输入之一到比较器。
START上升沿将逐次逼近寄存器复位。
下降沿启动A/D转换，之后EOC输出信号变低，指示转换正在进行。
直到A/D转换完成，EOC变为高电平，指示A/D转换结束，结果数据已存入锁存器，这个信号可用作中断申请。
当OE输入高电平时，输出三态门打开，转换结果的数字量输出到数据总线上。
单片机与ADC0809的接口电路图。
AT89S51单片机与ADC0809模数转换器的三种典型连接
AT89S51单片机与ADC0809模数转换器的三种典型连接Ξ元增民(长沙大学机电工程系,湖南长沙410003)摘 要:根据模数转换器定位为单片机的外部RAM单元的概念,介绍了AT89S51单片机与ADC0809模数转换器三种典型连接电路及程序编制.分析了三种电路硬件和软件特点.并且给出了一种能用于中断、串行口和模数转换等项目的综合训练的短小精悍的可执行程序.关键词:单片机;模数转换;连接硬件;控制软件;AT89S51;AT89C51;ADC0809中图分类号:TP368.1 文献标识码:A 文章编号:1008-4681(2005)05-0069-04Three Typical Connections B etw een AT89S51Single Chip Computer andADC0809Analog to Digital ConverterY UAN Z engmin(Mechanical and E lectrical Engineering Department,Changsha University,Changsha,Hunan410003) Abstract:According to the concept that analog to digital converters are defined as external RAM of single chip com puter,three typical connections between AT89S51single chip com puter and ADC0809analog to digital converter are introduced.The characteristic of hardware and s oftware of the three circuits are analyzed.A short program which may be used in the integrated training of interrupting,series port and analog to digital converting is given.K ey w ords:single chip com puter;analog to digit converting;connecting hardware;controlling s oftware; AT89S51;AT89C51;ADC0809 MCS51系列单片机是美国英特尔公司于1980年开始生产的.MCS51系列单片机以功能强大的指令系统、并行口串行口兼有以及灵活的SFR模式等优点,在20世纪80～90年代曾经风行我国.上世纪末国际著名电子器件生产厂家,如飞力浦(Philips)公司,西门子(Siemens),都在MCS51系列单片机的框架下设计新型单片机产品.其中美国爱特美(AT ME L)公司采用MCS51系列单片机的指令系统和硬件框架,将MCS51系列单片机内置ROM、EPROM及外挂EPROM等模式改为内置FPEROM (Flash Programmable and Erasable Read Only Mem o2 ry),设计了与MCS51系列单片机兼容的AT ME L51系列单片机,包括内置4kB FPEROM的标准40脚AT89C51、内置2kB FPEROM的20脚AT89C2051以及内置1kB FPEROM的20脚AT89C1051.正是这些后起的51系列单片机赋予MCS51系列单片机以新的生命力.建议把英特尔公司MCS51系列单片机和后来世界各大公司在其框架下生产的各种51系列单片机统称为51系列单片机,简称为51单片机.51系列单片机至今在8位机控制领域还是一只独秀.就连一些32位处理器也在致力8位应用[1].讨论51系列单片机的一些基本应用问题非常有价值.尽管大家都知道模拟数字转换(Analog to Digit C onvert,ADC)数字模拟转换(Digit to Analog C onvert, DAC)接口技术在控制领域非常重要,而且很多教科书,如单片机、电子技术、计算机控制技术、都有关于ADC和DAC的内容,但是实际上在很多学校的教学中ADC和DAC都是一个薄弱环节,或者说是一个交叉点.谁都应当管,结果往往谁都不管.在一定程度上影响了教学效果.目前8路8位逐位比较式模数转换芯片ADC0809无论在工程设计还是教学过程中还是作为首选品种.讨论51系列单片机与ADC0809的硬件连接与软件编程,是一项有价值的工作.概念非常重要.要了解ADC0809与51单片机连接原理,首先要明确ADC0809在整个51单片机第19卷 第5期2005年9月 长 沙 大 学 学 报J OURNA L OF CH AN GSH A UNI VERSITYVol.19 No.5Sep.2005Ξ收稿日期:2005-06-09;修回日期:2005-09-09作者简介:元增民(1957-),男,河北沙河人,长沙大学教授,硕士,主要从事电子学研究和教学.系统中的定位.大体上说,ADC0809在整个51单片机系统中是作为外部RAM 的1个单元定位的.具体到某一个连接方式,ADC0809在整个51单片机系统中的定位又有一些差别.目前,性能非常好的AT 89C51的价格大约在10元左右,已经完全取代MCS51而稳占市场.考虑AT 89C51已经在2004年停产,代之而起的是性能价格比更好的AT 89S51.本文介绍ADC0809与51系列单片机的连接时将以AT 89S51作为例子,不过完全适合于AT 89C51和更早的MCS51系列单片机中的8031,8051和8751.本文介绍ADC0809与AT 89S51(51系列单片机)的3种典型连接方式.1 ADC0809与51单片机的第一种连接方式这是一种数据线对数据线、地址线对地址线的标准连接方式,如图1.但是由于51单片机没有现成的低8位地址总线,所以采用这种标准连接方式需要用74LS373或类似芯片产生低8位地址总线.早期的MCS51系列单片机的应用品种很多是没有内置程序存贮器的8031芯片,本身就需要外挂74LS373等芯片产生低8位地址总线来外接E 2PROM 等程序存贮器,连接ADC0809时不需要专门外挂74LS373.因此早期的MCS51系列单片机,如8031,采用这种方式连接ADC0809还是比较可行的.图1中的P2.7/A15线作为整个ADC0809芯片的片选线.当P2.7/A15=0时,或非门敞开,允许写信号通过,将单片机负的写脉冲转换为ADC0809所需要的正脉冲,以选中ADC0809某一通道并启动转换.图1 ADC0809与51单片机的第一种连接方式这是一种不完全地址译码方式.如果增加地址译码器,将P2.7/A15线改为高位地址译码器的输出线,就可以形成完全译码.在图1连接方式中,ADC0809的转换结果寄存器在概念上定位为单片机外部RAM 单元的一个只读寄存器,与通道号无关.因此读取转换结果时不必关心DPTR 中的通道号如何.编程概要:MOV DPTR ,#7FF8H ;DPTR 指向0809通道0MOVX @DPTR ,A ;锁定通道0并启动转换…………………………MOVX A ,@DPTR ;读取转换结果要求在程序第一条指令中把决定是否能选中整个ADC0809芯片和通道的数据送到数据指针DPTR.在本电路中,只要送到DPTR 的最高位数据为0,就能选中ADC0809,而通道地址由DPTR 的最低3位数字决定.这里累加器A 的内容对于ADC 没有任何意义.因此事先不用操心累加器A 内容如何.这是本程序的一大特点.2 ADC0809与51单片机的第二种连接方式通常芯片的地址线只能进不能出自不必说,ADC0809的数据线有一特点:只能出不能进.就是说,就像往S BUF 写入时写到发送缓冲寄存器,从S BUF 读出时实际是读取接收缓冲寄存器的数据一样,往ADC0809写入时,把数据总线上的数据写到地址寄存器,从ADC0809读出时实际是读取转换结果数据.图2 ADC0809与51单片机的第二种连接方式因此可以在把51单片机的8位数据线接到ADC0809的8位数据线的同时,又把其中的3位直接接到ADC0809的3根地址线以确定通道号.通常把51单片机的8位数据线中的低3位D2,D1,D0直接接到ADC0809的3根地址线A2,A1,A0以确定通道号,如图2.采用这种连接方式明显可以省去一片74LS373.在图2连接方式中,ADC0809的转换结果寄存07长沙大学学报 2005年9月器在概念上定位为单片机外部RAM 单元的只读寄存器,而通道号锁存器在概念上定位为单片机同一个外部RAM 单元的只写寄存器.同一个外部RAM 单元的只读寄存器与只写寄存器使用同一个地址,就像51系列单片机的串行发送缓冲器与串行接收缓冲器使用同一个地址99H 一样,不会发生混乱.图2连接方式有一个特点,那就是单片机要把最低3位二进制数据通过数据总线写入ADC0809的地址锁存器,然后作为通道地址使用.编程概要:MOV A ,#0F8H ;ADC0809通道0地址送到A MOV DPTR ,#7FFFH ;DPTR 指向ADC0809MOVX @DPTR ,A ;锁定通道0并启动转换…………………………MOVX A ,@DPTR ;读取转换结果要求在程序第一条指令中把决定是否能选中整个ADC0809芯片的数据送到数据指针DPTR.在本电路中,只要送到DPTR 的最高位数据为0,就能选中ADC0809,而通道地址由累加器A 的最低3位数字决定.除了最高位以外,DPTR 的其余15位数据对于ADC 没有任何意义.除了较低3位以外,累加器A 的其余5位数据对于ADC 也没有任何意义.这是本程序的一大特点.3 ADC0809与51单片机的第三种连接方式在很多应用场合,AT 89S51内部的硬件资源,例如4kB 闪存,128B 内部RAM ,一个串行口和4个8位并行口等,已经够用.就是说,在很多应用场合,不需要外扩RAM 或I/O 口.图3 ADC0809与51单片机的第三种连接方式当51单片机没有外扩RAM 和I/O 口时,ADC0809就可以在概念上作为一个特殊的唯一的外扩RAM 单元.因为它是唯一的,就没有地址编号,也就不需要任何地址线或者地址译码线.只要单片机往外部RAM 写入,就是写到ADC0809的地址寄存器中.只要单片机从外部RAM 读取数据,就是读取ADC0809的转换结果.基于这种外部RAM 的唯一单元概念设计的AT 89S51与ADC0809的连接电路如图3.相应的启动程序和读数程序都非常简单.编程概要:MOV A ,#0F8H ;ADC0809通道0地址送到A MOVX @R0,A ;锁定通道0并启动转换………………MOVX A ,@R0;读取转换结果只要程序中使用MOVX @R0,A 指令或者MOVX @DPTR ,A 指令,就能启动ADC0809.比较MOVX @R0,A 指令和MOVX @DPTR ,A 指令,当然是MOVX @R0,A 占优势,所以这里使用MOVX @R0,A 指令.其中间址寄存器R0中的数据无论在启动ADC0809还是在读取转换结果时都没有任何意义,因此事先不必考虑往R0中送入什么数据.这是本程序的一大特点.4 三种连接方式的综合比较第一种和第二种连接方式允许多片ADC0809与单片机连接,第三种连接方式只能连接一片.通常1片8通道ADC0809就能满足控制工程需要.因此在单片机没有外扩RAM 和I/O 接口时,第三种连接方式是一种优选方案.需要2片或更多ADC0809时,第二种连接方式是一种优选方案.第一种连接方式需要一片74LS373做地址锁存器.如果单片机系统已经有一片74LS373地址锁存器,那么第一种连接方式也不失为一种可以考虑的连接方式.5 同时进行模数转换和显示的典型程序单片机教学中除了ADC 和DAC 是难点之外,中断和串行口也是难点.下面介绍一个典型的程序.这个程序虽然短小精悍,但是能利用中断和串行口功能同时完成多项任务,有利于学员掌握中断、串行口及ADC0809的编程应用.执行本程序时,需要在图3基础上再增加一片串入并出芯片74LS164及一只共阳数码管,并通过P1口和7406或74LS240控制8只LE D. ORG 0000H LJMP MAI N ORG 0003H ;0号外中断服务子程序 PUSH ACC ;ACC 入栈保护 MOVX A ,@R0 ;读ADC 转换结果 MOV P1,A ;送P1口显示17总第67期 元增民 AT 89S51单片机与ADC0809模数转换器的三种典型连接 C LR A ;ACC指向ADC0809的0通道 MOVX@R0,A ;再次启动ADC0809 POP ACC ;ACC出栈 RETI ;中断返回MAI N:MOV IE,#10000001B;开0号外中断 C LR A ;ACC指向ADC0809的0通道 MOVX@R0,A ;首次启动ADC0809 MOV DPTR,#ST AB ;DPTR指向段码表ST ART:MOV R0,A ;秒数送R0保存 MOVC A,@A+DPTR ;查表取来秒数段码 M O V S BUF,A ;秒数的段码送串行口输出 AC A LL DE LAY ;延时1秒 ADD A,#1 ;加1秒 DA A ;十进制调整 AN L A,#0FH ;屏蔽掉十位 S JMP ST ART ;循环计时DE LAY:……………… ;1秒延时子程序 E ND执行本程序,首先在主程序中启动ADC0809,然后单片机运行一位秒表程序.在秒表运行过程中,当模数转换完成时,ADC0809发出一个正脉冲E OC(End O f C onvert),反相为负脉冲后给单片机的端子,单片机响应中断,执行完当前指令后即进入中断服务子程序,读取转换结果并送显示,然后再次启动ADC0809后返回主程序.ADC0809完成1次转换需用64个时钟脉冲.如果ADC0809时钟信号是640kH z,那么1次转换需要时间为0.1ms,1秒钟之内就能完成1万次转换,就是说,1秒钟之内要产生1万次中断,理论上对秒表运行肯定有影响,但是实际上作为演示实验,人们根本觉察不到中断对秒表的影响.所以我们把这个实验命名为“秒表运行中进行ADC”,其特征是秒表一边运行,一边连续进行ADC,因此实验成功的标志是代表转换结果的LE D显示数字能与为ADC0809提供模拟电压的电位器实现随动,即拧动电位器时LE D显示数字跟着闪烁.参考文献:[1]R obert Crav otta.32位微处理器致力于8位应用[J].电子设计技术,2005(12):5,56-57.[2]李朝青.单片机原理及接口技术[M].北京:北京航空航天大学出版社,2004.(上接第23页)A=100.11 0.190.1 10.13解:显然矩阵A为对角占优矩阵,且两圆盘R1与R2相交.∵S=1+0.1-0.2=0.9>0,Δ=0.92-4×1.1×0.1=0.37>0,∴R1与R2是可以被分离的.取a=S2P i ≈0.4,令D=0.4 1 1,作变换B=DAD-1=100.040.4 0.2590.1 2.50.13这时R1与R2就已经被分离.三个圆盘都被分离开来了.由G erschg orin圆盘定理可得三个特征值的范围分别为:9.56≤λ1≤10.44,8.65≤λ2≤9.35,2.5≤λ3≤3.5.小结:上面所讲述的方法对于对角占优矩阵是非常行之有效的.但是它还有一定的局限性。
ADC0809与51单片机接口电路及应用程序
ADC0809与51单片机接口电路及应用程序最近研究了下ADC0809这个芯片，做了个电路，和大家分享电路原理图如下：500)this.width=500;" border=0>说明：D0～D7接51单片机的P2口(P2.0～P2.7)ADIN1和ADIN2为通道IN0和IN1的电压模拟量输入（0～5V）应用程序如下：#include"reg52.h"#define uchar unsigned charsbit ST=P1^0;sbit EOC=P1^1;sbit OE=P1^2;sbit CLK=P1^3;sbit ADDCS=P1^4;uchar AD_DATA[2]; //保存IN0和IN1经AD转换后的数据/**********延时函数************/void delay(uchar i){uchar j;while(i--){for(j=125;j>0;j--);}}/*********系统初始化***********/void init(){EA = 1; //开总中断TMOD = 0x02; //设定定时器T0工作方式 TH0=216; //利用T0中断产生CLK信号 TL0=216;TR0=1; //启动定时器T0ET0=1;ST=0;OE=0;}/***********T0中断服务程序************/void t0(void) interrupt 1 using 0{CLK=~CLK;}/***********AD转换函数**********/void AD(){ST=0;ADDCS=0; //选择通道IN0delay(10);ST=1; //启动AD转换delay(10);ST=0;while(0==EOC);OE=1;AD_DATA[0]=P2;OE=0;ST=0;ADDCS=1; //选择通道IN1 delay(10);ST=1; //启动AD转换delay(10);ST=0;while(0==EOC);OE=1;AD_DATA[1]=P2;OE=0;}/*****************主函数**************/。

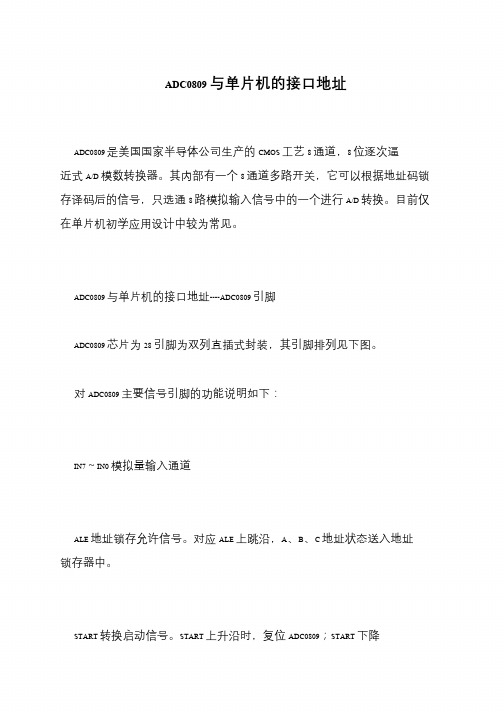

ADC0809与单片机的接口地址
ADC0809 与单片机的接口地址ADC0809 是美国国家半导体公司生产的CMOS 工艺8 通道，8 位逐次逼近式A/D 模数转换器。
其内部有一个8 通道多路开关，它可以根据地址码锁存译码后的信号，只选通8 路模拟输入信号中的一个进行A/D 转换。
目前仅在单片机初学应用设计中较为常见。
ADC0809 与单片机的接口地址----ADC0809 引脚ADC0809 芯片为28 引脚为双列直插式封装，其引脚排列见下图。
对ADC0809 主要信号引脚的功能说明如下：IN7～IN0 模拟量输入通道ALE 地址锁存允许信号。
对应ALE 上跳沿，A、B、C 地址状态送入地址锁存器中。
START 转换启动信号。
START 上升沿时，复位ADC0809；START 下降沿时启动芯片，开始进行A/D 转换；在A/D 转换期间，START 应保持低电平。
本信号有时简写为ST.A、B、C 地址线。
通道端口选择线，A 为低地址，C 为高地址，引脚图中为ADDA，ADDB 和ADDC。
其地址状态与通道对应关系见表9-1。
CLK 时钟信号。
ADC0809 的内部没有时钟电路，所需时钟信号由外界提供，因此有时钟信号引脚。
通常使用频率为500KHz 的时钟信号EOC 转换结束信号。
EOC=0，正在进行转换；EOC=1，转换结束。
使用中该状态信号即可作为查询的状态标志，又可作为中断请求信号使用。
D7～D0 数据输出线。
为三态缓冲输出形式，可以和单片机的数据线直接相连。
D0 为最低位，D7 为最高OE 输出允许信号。
用于控制三态输出锁存器向单片机输出转换得到的数据。
OE=0，输出数据线呈高阻；OE=1，输出转换得到的数据。
Vcc+5V 电源。
Vref 参考电源参考电压用来与输入的模拟信号进行比较，作为逐次逼近的基准。
其典型值为+5V（Vref（+）=+5V，Vref（-）=-5V）。
ADC0809 与单片机的接口地址----A/D 转换器ADC0809 与MCS-51 单片机的接口设计ADC0808/0809 八位逐次逼近式A/D 转换器是一种单片CMOS 器件，包括8 位的模/数转换器，8 通道多路转换器和与微处理器兼容的控制逻辑。
ADC0809与MCS-51连接电路的设计和实现
ADC0809与MCS-51的连接电路ADC0809与MCS-51单片机的连接如图9.10所示。
电路连接主要涉及两个问题。
一是8路模拟信号通道的选择，二是A/D转换完成后转换数据的传送。
MCS51是指由美国INTEL公司（对了，就是大名鼎鼎的INTEL）生产的一系列单片机的总称，这一系列单片机包括了好些品种，如8031,8051,8751,8032,8052,8752等，其中8051是最早最典型的产品，该系列其它单片机都是在8051的基础上进行功能的增、减、改变而来的，所以人们习惯于用8051来称呼MCS51系列单片机，而8031是前些年在我国最流行的单片机，所以很多场合会看到8031的名称。
1. 8路模拟通道选择如图9.11所示模拟通道选择信号A、B、C分别接最低三位地址A0、A1、A2即（P0.0、P0.1、P0.2），而地址锁存允许信号ALE由P2.0控制，则8路模拟通道的地址为0FEF8H~0FEFFH.此外，通道地址选择以WR作写选通信号，这一部分电路连接如图9.12所示。
图9.11 ADC0809的部分信号连接图9.12 信号的时间配合从图中可以看到，把ALE信号与START信号接在一起了，这样连接使得在信号的前沿写入（锁存）通道地址，紧接着在其后沿就启动转换。
图9.19是有关信号的时间配合示意图。
启动A/D转换只需要一条MOVX指令。
在此之前，要将P2.0清零并将最低三位与所选择的通道好像对应的口地址送入数据指针DPTR中。
例如要选择IN0通道时，可采用如下两条指令，即可启动A/D转换：MOV DPTR , #FE00H ;送入0809的口地址MOVX @DPTR , A ;启动A/D转换（IN0）注意：此处的A与A/D转换无关，可为任意值。
2.转换数据的传送A/D转换后得到的数据应及时传送给单片机进行处理。
数据传送的关键问题是如何确认A/D转换的完成，因为只有确认完成后，才能进行传送。
51单片机加CPLD驱动ADC0809的多路数据采集系统
ADC0809 启动受 START、ALE 和 ADDR 信号控制，
一、ADC0809
ADC0809 是 8 位 A/D 转换器、8 路多路开关以及 微处理机兼容的控制逻辑的 CMOS 组件。它是逐次逼 近式 A/D 转换器，容易和单片机总线模式接口。图 1 是 ADC0809 芯片的实物图和引脚图。
51MCU 有与之对应的控制时序，当 MCU 执行指 令 MOVX @DPTR,A 时，将产生如图 3 所示的时序波形 图，P0 口分时复用，分别送出低 8 位地址 addrL 和数 据 data，P2 口送出高八位地址 addrH，并且在 t0 时刻， P3.6（WR）送出低脉冲信号。
通过比较图 2 图、3 波形图，如果将 Wr 信号取反， 就可以得到满足 ADC0809 启动所需的 ALE（START） 信号，从 P0 送出的 data 为其提供 ADDR 通道选择地址。
30 2011. 03
IN3 1 IN4 2 IN5 3 IN6 4 IN7 5 START 6 EOC 7 2-5 8 OE 9 CLOCK 10 VCC 11 VREF(+) 12 GND 13 2-7 14
28 IN2 27 IN1 26 IN0 25 ADD A 24 ADD B 23 ADD C 22 ALE 21 2-1MSB 20 2-2 19 2-3 18 2-4 17 2-8LSB 16 VREF(-) 15 2-6
IN7 5
32 2011. 03
图7 0809与Mini51板接口电路图
单片机制作
MCU
三、程序设计
多路数据采集系统主程序流程图如图 11 所示，外
部中断流程图如图 12 所示。
在 keil 中创建工程，主 C51 程序解读如下。 #include "STC89C51RC.H"//STC 单片机头文件，相当与一 般 51 的 reg51.h #include <absacc.h> #include <stdio.h> #include "STCEEPROM.H"//STC 单片机 EEPROM 读写头文件 // 根据单片机地址译码电路定义单片机扩展地址 #define SEG1 XBYTE[0xffec]// 数码管地址 #define SEG2 XBYTE[0xffed] #define SEG3 XBYTE[0xffee] #define SEG4 XBYTE[0xffef] #define ADC XBYTE[0xffe0]//ADC 地址 #define CH_BYTE EEPROM52// 预定义通道地址在 EEPROM 中存放地址，与单片机型号有关，详细在 STCEEPROM.H 中定义 sbit KEY_UP = P3^5;// 按键端口定义 sbit KEY_DN = P3^4; char CH;// 通道变量，0 ～ 7 unsigned char ledmap[]= // 共阳 LED 数码管译码表 { 0xc0,0xf9,0xa4,0xb0,0x99, 0x92,0x82,0xf8,0x80,0x90, //0;1;2;3;4;5;6;7;8;9; 0x40,0x79,0x24,0x30,0x19, 0x12,0x02,0x78,0x00,0x10,
ADC0808-0809与8031单片机接口设计
ADC0808/0809 与8031 单片机接口设计
ADC0808 是采样分辨率为8 位的、以逐次逼近原理进行模/数转换的
器件。
其内部有一个8 通道多路开关，它可以根据地址码锁存译码后的信号，只选通8 路模拟输入信号中的一个进行A/D 转换。
ADC0808 是
ADC0809 的简化版本，功能基本相同。
一般在硬件仿真时采用ADC0808 进
行A/D 转换，实际使用时采用ADC0809 进行A/D 转换。
AD0809 的逻辑结构ADC0809 是8 位逐次逼近型A/D 转换器。
它
由一个8 路模拟开关、一个地址锁存译码器、一个A/D 转换器和一个三态输出锁存器组成（见图1）。
多路开关可选通8 个模拟通道，允许8 路模拟量分时输入，共用A/D 转换器进行转换。
三态输出锁存器用于锁存A/D 转换完的数字量，当OE 端为高电平时，才可以从三态输出锁存器取走转换完的数据。
和偏文章主要就是说ADC0808/0809 与8031 单片机接口的三种方式，一
起来了解一下。
ADC0808/0809 与8031 单片机接口设计
ADC0808/0809 与8031 单片机的硬件接口有三种方式，查询方式，
中断方式和等待延时方式。
究竟采用何种方式，应视具体情况，按总体要求而选择。
这里我们主要谈谈延时方式和中断方式。
ADC0809与51单片机接口电路及应用程序1
说明：D0～D7接51单片机的P2口(P2.0～P2.7)ADIN1和ADIN2为通道IN0和IN1的电压模拟量输入（0～5V）应用程序如下：#include"reg52.h"#define uchar unsigned charsbit ST=P1^0;sbit EOC=P1^1;sbit OE=P1^2;sbit CLK=P1^3;sbit ADDCS=P1^4;uchar AD_DATA[2]; //保存IN0和IN1经AD转换后的数据/**********延时函数************/void delay(uchar i){uchar j;while(i--){for(j=125;j>0;j--);}}/*********系统初始化***********/void init(){EA = 1; //开总中断TMOD = 0x02; //设定定时器T0工作方式TH0=216; //利用T0中断产生CLK信号TL0=216;TR0=1; //启动定时器T0ET0=1;ST=0;OE=0;}/***********T0中断服务程序************/ void t0(void) interrupt 1 using 0{CLK=~CLK;}/***********AD转换函数**********/void AD(){ST=0;ADDCS=0; //选择通道IN0delay(10);ST=1; //启动AD转换delay(10);ST=0;while(0==EOC);OE=1;AD_DATA[0]=P2;OE=0;ST=0;ADDCS=1; //选择通道IN1 delay(10);ST=1; //启动AD转换delay(10);ST=0;while(0==EOC) ;OE=1;AD_DATA[1]=P2;OE=0;}/*****************主函数**************/void main(){init();while(1){AD();}}注：由于ADC0809内部不带时钟电路，因此用51单片机的定时器T0来产生时钟信号。
