金相检验作业指导书
7金相检验作业指导书.doc
1、编制依据及引用标准1.1、DL/T869—2004《火力发电厂焊接技术规程》。
1.2、DL438—2000《火力发电厂金属技术监督规程》。
1.3、DL/T439-2006《火力发电厂高温紧固件技术导则》1.4、DL/T 5011-1995电力建设施工及验收技术规范（汽机篇）1.5、DL 5031-1994电力建设施工及验收技术规范（管道篇）1.6、DL/T652-1998金相复型技术工艺导则1.7、DL/T884-2004火电厂金相检验与评定技术导则1.8、基建司电基（1984）146号《电力建设金相检验导则》（中华人民共和国水力电力部1985-10-01）1.9 GB5310-1995《高压锅炉用无缝钢管》2.0GB/T3077-1999《合金结构钢》2、适用范围本作业指导书适用于神华新疆米东煤矸石热电厂中的主蒸汽管道、再热蒸汽管道、导汽管的金相检验。
3、检验人员要求3.1需经专业理论知识和实际操作技能的培训, 并经金相分析人员资格监定考核委员会考试合格,取得资格证书方能从事金相分析工作。
3.2对电厂常用材料的金相组织应能准确识别。
3.3根据工作项目中所确定的被检部位进行检验（弯管应在外弯处进行检验）。
3.4作好分析记录和分析标记,对被检出的不符合技术资料的项目必须进行复核,并及时签发检验报告,通知有关部门(使用及检验部门)3.5了解安全防护知识,及时排除不安全因素.3.6熟练操作仪器,具有一定的仪器维护和一般的故障排除技能.4、检测主要设备4.1便携式现场金相检查仪本工程金相检验所使用的是由北京万泰公司生产的XJB-200型便携式现场金相检查仪。
4.2化学试剂本工程金相检验过程中所采用的化学试剂可以采用化学纯试剂进行配制。
4.3角向磨光机本工程在金相试样制备过程中所使用的角向磨光机，应符合相应的国家安全标准。
5、金相检验前准备工作5.1了解被检试样的原始状态(包括规格，钢号，热处理状态)，以便作出准确判断。
金相试验作业指导书
目录1．项目概况………………………………………………………1页2．编制依据………………………………………………………1页3．施工条件及准备……………………………………………1~2页4．施工内容、进度计划/安排、程序及要求………………2~4 页5．质量要求及验收…………………………………………4~5页6．危险/危害因素及控制措施一览表…………………………6页7．环境因素及控制措施一览表…………………………………6页发放范围：此文件于2002年月日生效。
批准人：1．工程概况及工程量耒阳电厂二期工程设计安装两台型号为B&WB-1025/17.2-M 型“W”火焰燃烧锅炉, 汽轮机选用亚临界、中间再热、双缸两排汽、单轴、冷凝式汽轮机组，型号为N300-16.7（170）/537/537-7。
主蒸汽管道（P91）及再热热段管道（P22）直管、弯管等按委托进行微观金相试验，另根据公司安排，株电工程、鲤电工程四大管道在耒电项目部加工，相应的微观金相试验也在耒电项目部全部完成，预计共需做500个左右微观金相。
2．编制依据2.1 公司《施工技术管理制度》2.2 《电力建设安全工作规程》（火力发电厂部分）DL5009.1-922.3《电力建设施工及验收技术规范》（火力发电厂管道篇）DL5031-19942.4《火力发电厂金属技术监督规程》DL 438-20002.5《电力建设金相检验导则》（84）电基火字第146号2.6 公司《质量、安全健康、环境管理手册》（第三版）3．施工准备及进度安排3.1施工人员及资质要求根据施工的具体情况，本项目施工人员要求如下: 技术员，1人，负责该项目的技术及质量管理工作组长，1人，负责该项目的具体施工，应有金相试验资格证主作业，2人，应有金相试验资格证配套工，2人3.2主要施工仪器设备、消耗材料配备如表：3.3施工人员根据委托方要求的施工进度情况，积极配合，及时完成检验任务。
金相操作作业指导书
金相操作作业指导书一、引言金相操作是金属材料研究中的重要环节之一，它主要通过显微镜对金属材料的组织结构进行观察和分析。
金相操作能够提供材料的晶粒尺寸、相组成、相分布以及缺陷等重要信息，对于研究材料的性能和品质具有重要意义。
本指导书旨在向操作人员介绍金相操作的基本原理和操作步骤，以帮助他们正确进行金相实验。
二、金相操作的基本原理1. 光学显微镜原理金相操作主要通过光学显微镜进行观察和分析。
光学显微镜利用光的折射和散射现象来观察材料的细节。
其基本原理是当光线通过材料时，由于材料的物理性质不同，光的传播速度和方向也会发生变化，从而形成不同的图像。
2. 金相制样原理金相制样是为了使金相材料能够在光学显微镜下观察，而对金属材料进行的样品制备过程。
制样的基本原理是通过打磨、抛光和腐蚀等工艺，将金属材料的表面平整化，并去除表面氧化物和烧结层，以确保观察时能够清晰地看到样品组织结构。
三、金相操作的步骤1. 样品制备（1）选择适当的金属材料样品；（2）将样品锯切成适当尺寸，确保样品不会超过显微镜视野；（3）将样品进行打磨，使用不同粒径的砂纸和研磨液，逐渐降低砂纸的粒径直至最终抛光；（4）清洁样品表面，确保没有灰尘和杂质；（5）标记样品信息，如材料名称、取样位置等。
2. 金相试剂配制（1）根据不同的金属材料，选择合适的金相试剂，如酸性试剂、碱性试剂等；（2）按照制定好的配方比例，将试剂稀释至适当浓度。
3. 金相腐蚀（1）将抛光好的样品放入腐蚀槽中，加入合适的金相试剂；（2）控制腐蚀时间和温度，以获得所需的显微组织。
4. 洗净和干燥（1）将腐蚀好的样品取出，并用去离子水冲洗几次，以去除腐蚀液；（2）使用酒精或丙酮进行表面清洁和除湿；（3）将样品放置在通风干燥的地方，等待样品完全干燥。
5. 金相显微镜观察（1）将样品放在显微镜载物架上；（2）通过调节显微镜的焦距和光源亮度，找到合适的观察条件；（3）使用不同放大倍数的镜头，观察和记录样品的组织结构。
金相作业指导书
1适用范围本作业指导书适用于电力部门对火力发电厂中使用的各类管道体系及管道焊缝部位金相分析的全过程。
2编制依据2.1电力建设金相检验导则2.2金属显微组织检验方法GB/T 13298-972.3钢的显微组织评定方法GB/T 13299-913作业前应做的准备和具备的条件3.1必须具备的条件3.1.1技术方面3.1.1.1操作人员应能熟练地磨制试样，能迅速、完满地进行金相摄影，了解冲洗技术;3.1.1.2操作人员应了解抛光、腐蚀剂的配制，且对抛光、腐蚀的时间能正确掌握;3.1.1.3操作人员应具有熟练地洗、印相技术，能印制出合格的金相照片。
3.1.2设备方面3.1.2.1应有现场使用的大型金相检查仪一台。
3.1.2.2应有手磨机、砂纸散打机各若干台。
3.1.3现场环境3.1.3.1弯后管道应堆放整齐，便于检验操作;3.1.3.2应有安全的电源系统。
3.2检验前的准备3.2.1设备方面3.2.1.1操作人员应对金相检查仪进行调试，使之处于正常工作状态;3.2.1.2操作人员应检查砂纸散打机的状态，必要时更换砂纸。
3.2.2现场环境方面操作人员对管道堆放情况进行检查，不安全不能作业。
4参加作业人员的资格和要求4.1现场操作人员必须持有金相检验方面的有效证书；4.2金相检验人员应对相应的职责范围内的工作负责。
4.3对金相检验技术人员工的要求4.3.1根据情况，指导工程中的金相检验工作；4.3.2对金相检验工作进行必要的理论辅导，实际操作技术的培训和考核；4.3.3对首次遇到的钢种进行必要的分析和试验；4.3.4及时编审试验报告，做好整理和归档工作。
4.4对金相检验工的要求4.4.1需经专业理论知识和实际操作技能的培训，考核合格后，方能担任相应的金相工作和编写金相试验报告；4.4.2检验工应了解被检件的材质、焊接工艺和热处理规范；4.4.3根据工作中所确定的被检部位进行检验，做到检验及时，操作无误，结论准确；5所需工器具和仪器、仪表和规格及准确度HSB型手磨机一台XH---500型金相检查仪一台JP66—1型胶片干燥箱一台6作业程序、方法和内容（见附录1的流程图）6.1磨制试样6.1.1选用颗粒度适中的砂轮手磨机，检查是否有松滑现象，然后插入电源。
金相检验作业指导书
侧面作业，不能正对砂轮机。
3.3.3抛光试样用的呢子布应铺平，更换呢子布时转盘应上紧。
3.3.4在工作前，要详细检查所用工具、设备、仪器、电源开关及线路是
否安全可靠。
确认安全可靠后，放可进行下一步工作。
质量部
金相检验作业指导书
日期 页数
2011年10月30日 第4页 共4页
3.3.5在工作中如发现仪器、设备故障时，立即切断电源，报告有关领 导，不能自行
复移动或转动，以防产生抛光道痕或拖尾。抛光好的试样冲洗干净，并
迅速用吹风机吹干。
3.2.2金相组织的浸蚀
3.2.2.1溶液的配制
2—5%硝酸酒精溶液：2—5mL硝酸 95-98mL无水乙醇
3.2.2.2金相组织的显示
质量部
金相检验作业指导书
日期 页数
2011年10月30日 第2页 共4页
一般过程：冲洗抛光试样－酒精擦洗－吹干－浸蚀－冲洗－酒精擦 洗－吹干。方 法有揩擦法和浸入法两种。 a)揩擦法
揩擦法是用药棉球沾上浸蚀剂揩擦抛光面，直至抛光镜面变成灰暗 色，冲洗吹干。 b)浸入法
浸入法是将试样浸入浸蚀剂中，再轻微移动试样，促使气泡逸出， 镜面变成灰暗色，取出冲洗吹干 3.2.3金相试样的观察判定 3.2.3.1铸铁的金相检验 a)灰铸铁(执行标准 GB/T7216-87)
用未浸蚀的试样检验石墨形状和石墨长度。如在同一试样中有不同 形状石墨，应观察估计每种形状石墨的百分数，并在报告中依次说明。 检验石墨长度，应选择有代表性的视场取其中最长的三条以上石墨的平 均值测定，被测视场不少于三个。用2－5％硝酸酒精溶液浸蚀3－5秒后 观察基体组织，珠光体含量、碳化物数量 、磷共晶数量，以大多数视 场对照图片。 b)球墨铸铁(执行标准 GB9441-88)
【最新】金相检验作业指导书-范文模板 (9页)

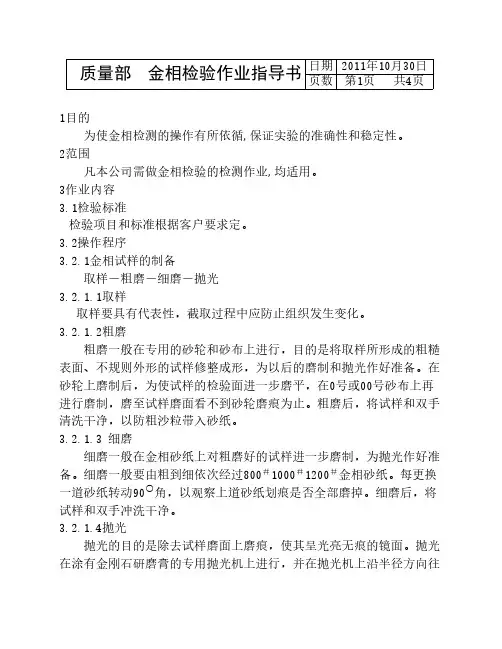

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==金相检验作业指导书篇一：金相检验作业指导书1目的为使金相检测的操作有所依循,保证实验的准确性和稳定性。
2范围凡本公司需做金相检验的检测作业,均适用。
3作业内容 3.1检验标准检验项目和标准根据客户要求定。
3.2操作程序3.2.1金相试样的制备取样－粗磨－细磨－抛光 3.2.1.1取样取样要具有代表性，截取过程中应防止组织发生变化。
3.2.1.2粗磨粗磨一般在专用的砂轮和砂布上进行，目的是将取样所形成的粗糙表面、不规则外形的试样修整成形，为以后的磨制和抛光作好准备。
在砂轮上磨制后，为使试样的检验面进一步磨平，在0号或00号砂布上再进行磨制，磨至试样磨面看不到砂轮磨痕为止。
粗磨后，将试样和双手清洗干净，以防粗沙粒带入砂纸。
3.2.1.3 细磨细磨一般在金相砂纸上对粗磨好的试样进一步磨制，为抛光作好准备。
细磨一般要由粗到细依次经过800＃1000＃1200＃金相砂纸。
每更换一道砂纸转动90○角，以观察上道砂纸划痕是否全部磨掉。
细磨后，将试样和双手冲洗干净。
3.2.1.4抛光抛光的目的是除去试样磨面上磨痕，使其呈光亮无痕的镜面。
抛光在涂有金刚石研磨膏的专用抛光机上进行，并在抛光机上沿半径方向往复移动或转动，以防产生抛光道痕或拖尾。
抛光好的试样冲洗干净，并迅速用吹风机吹干。
3.2.2金相组织的浸蚀 3.2.2.1溶液的配制2—5%硝酸酒精溶液：2—5mL硝酸95-98mL无水乙醇 3.2.2.2金相组织的显示一般过程：冲洗抛光试样－酒精擦洗－吹干－浸蚀－冲洗－酒精擦洗－吹干。
方法有揩擦法和浸入法两种。
a)揩擦法揩擦法是用药棉球沾上浸蚀剂揩擦抛光面，直至抛光镜面变成灰暗色，冲洗吹干。
b)浸入法浸入法是将试样浸入浸蚀剂中，再轻微移动试样，促使气泡逸出，镜面变成灰暗色，取出冲洗吹干 3.2.3金相试样的观察判定 3.2.3.1铸铁的金相检验a)灰铸铁(执行标准 GB/T7216-87)用未浸蚀的试样检验石墨形状和石墨长度。
金相组织检验作业指导书
1目的对热处理淬回火后套圈金相试验检测方法进行规定,确保经检测后的轴承套圈符合本公司的技术要求。
2范围适用于*********有限公司对热处理后的金相组织、硬度试验。
3职责3.1 质量部：负责对热处理后轴承套圈进行淬回火组织及硬度的检验。
3.2其他部门: 负责做好其他协助配合工作。
4作业程序取样——磨制——抛光——腐蚀——显微观察评级4.1工作步骤4.1.1取样每炉料任意抽取一只检测金相组织（也可以利用抽取硬度后的套圈制作金相试样），使用线切割沿着套圈纵向截取厚度12-15mm的试样一块。
4.1.2 磨削4.1.2.1粗磨4.1.2.1．1准备：金相 120#或180#水磨砂纸以备用。
4.1.2.1．2制作：先将120#或180#成形水磨砂纸平展的放入金相研磨抛光机圆盘内卡紧。
放好后，开启金相研磨抛光机，将试样在水磨砂纸上磨削，磨去线切割留下的车刀痕由于此次磨削量大，故称为粗磨。
在磨削时应注意：粗磨的目的是为了获得一个平整的表面。
试样对砂纸的压力不宜过大，否则会在试样表面形成很深的磨痕，增加细磨和抛光的困难；要随时用水冷却试样，以免受热引起组织变化。
4.1.2.2细磨4.1.2.2.1准备：将600#或800#水磨砂纸备用。
4.1.2.2.2制作：将600#或800#成形砂纸平展的放入金相研磨抛光机圆盘内卡紧，开启金相研磨抛光机，将粗磨后的试样放入水磨砂纸圆盘上磨削。
经粗磨后的试样表面虽较平整，但存在有较深的磨痕，细磨的目的就是为了消除这些磨痕，以得到平整而光滑的磨面，为下一步的抛光做好准备。
4.1.3抛光4.1.3.1准备：将抛光毛绒尼用贴于抛光机圆盘上。
4.1.3.2制作：开启抛光机，将实验磨削面放于抛光盘上进行抛光，抛光时需喷入适量金刚石抛光粉。
将试样磨面均匀地压在旋转的抛光盘上，并沿盘的边缘到中心不断做径向往复运动。
抛光时间一般为3~5分钟。
抛光结束后抛光表面看不出细磨时留下的任何磨痕而呈光亮的镜面，抛光结束拿起试样观察磨面上残留水气在2~3秒内完全挥发。
金相操作作业指导书
金相操作作业指导书第一部分：引言金相操作是材料学中的重要实验技术，用于研究金属和合金材料的组织、成分和性能。
本指导书旨在向操作人员提供关于金相操作的详细指导，以确保实验过程的准确性和可重复性。
第二部分：实验前的准备工作1. 确定实验目的和要求：在进行金相操作之前，需要明确实验的目的和要求。
根据不同的实验目的，选择适当的试样和实验方法。
2. 安全措施：在进行实验前，要确保操作人员了解实验过程中的危险因素，并采取正确的安全措施，如佩戴防护眼镜、手套和实验服。
3. 实验设备和试剂：准备好所需的实验设备和试剂，确保实验过程中的顺利进行。
第三部分：实验操作步骤1. 试样的制备：根据实验要求，选择合适的试样，并进行切割、打磨和抛光等预处理工作，以提高试样的平整度和光洁度。
2. 试样的腐蚀：根据实验要求，在试样表面涂覆适当的腐蚀剂，使试样表面形成一层腐蚀层，以便于观察试样的显微组织。
3. 试样的清洗：将腐蚀后的试样用洗涤剂和去离子水进行清洗，确保试样表面没有杂质残留。
4. 试样的脱脂：将清洗后的试样放入热脱脂剂中，去除试样表面的油脂和有机物。
5. 试样的热处理：根据实验要求，将试样进行适当的热处理，以改变试样的组织和性能。
6. 试样的封装：将热处理后的试样封装在热塑性树脂中，使试样表面平整，并保护试样不受氧化和污染。
7. 试样的打磨和抛光：将封装后的试样进行打磨和抛光，以提高试样表面的光洁度和平整度。
8. 试样的腐蚀显微镜观察：将抛光后的试样放在腐蚀显微镜下观察，并根据试样的显微组织和结构特征进行分析。
第四部分：实验数据记录和分析。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
试样截取的方向、部位、数量应根据金属制造的方法、检验目的、技术条件或相关协议的规定进行。
垂直于锻轧方向的横截面可以研究金属材料从表层到中心的组织、显微组织状态、晶粒度级别、碳化物网、表层缺陷深度、氧化层深度、脱碳层探度、腐蚀层深度、表面化学热处理及钗层厚度等。
平行于锻轧方向的纵截面可以研究非金属夹杂物的变形程度、晶粒畸变程度、塑性变形程度、变形后的各种组织形貌、热处理的全面情况等.。
共3页
第3页
标记
处数
修改文件号
签字
日期
Hale Waihona Puke 标记处数修改文件号
签字
日期
5.2显微镜应安装在干燥通风、无灰尘、无振动、无腐蚀气氛的室内，并置于稳固的桌面和基座上。
5.3为保证检验的准确性，首先要正确操作使用显微镜。显微镜的操作应按仪器说明书进行。在显微镜下观察时，需按照低倍至高倍的次序进行仔细观察。
5.4使用显微镜时应特别保护镜头，需注意下列各点:
a .装卸或更换镜头时应特别小心，避免手指接触透镜表面。
中，以免镜片胶合剂发霉而致损坏。
b .聚焦调节时，物镜头部不能与试样接触，应先转动粗调旋钮使物镜尽量接近试样(目测)，然后从目镜中观察的同时调节粗调旋钮，使物镜渐渐离开样品直到看到显微组织映象时，再使用微调旋钮调至映象清晰为止。
c .镜头表面有污垢时，严禁用手或硬纤维织物擦摸，应先用专用的橡皮球吹去表面尘埃，然后用干净鸵毛刷、镜头纸或软魔皮擦净，必要时可用二甲苯洗擦.。目镜可以用脱脂棉签蘸1:1比例（无水酒精：乙醚）混合液体甩干后擦拭。
d .浸蚀完毕立即取出洗净吹于;
e .若浸蚀程度不足时，可继续浸蚀或重新抛光后再浸蚀。若浸蚀过度时则需重新磨制抛光后再浸蚀;
f .浸蚀后的试样表面有扰乱现象，可用反复多次抛光浸蚀的方法除去。扰乱现象过于严重，不能全部消除时，试样须重新磨制。
共3页
第2页
标记
处数
修改文件号
签字
日期
标记
处数
修改文件号
签字
b .注意观察试剂瓶上注明的注意事项了解化学试剂的毒性及安全预防措施，以正确贮存和处理化学试剂;
c .浸蚀剂时采用硝酸和无水乙醇1：25配兑，先取适量硝酸，然后慢慢加入无水乙醇。
4 . 2浸蚀操作
为真实、清晰地显示金属组织结构，必须遵循以下操作:
a .浸蚀试样时应采用新抛光的表面;
b .浸蚀时和缓地揽动试样或溶液能获得较均匀的浸蚀;
日期
南京浦镇高铁轨道
车辆锻压有限公司
金相检测
作业指导书
产品名称
零（部）件名称
零（部）件图号
文件编号
Q/GT/GC-025-04
5、显徽组织检验
5.1试样的显微组织检验包括浸蚀前的检验和浸蚀后的检验。浸蚀前主要检验试样的夹杂物、石墨、裂纹、孔隙等及发现磨制过程中所引起的缺陷。浸蚀后主要检验试样的显微组织
d .显微镜不用时需用防尘置盖起。
6、显微照相
6.1调节显微镜至影像模式，调节显微镜的视场光栏到适当大小，使影像的光亮范围能在底片大小范围之内，而得到最佳的影相反衬。调节影像的色彩，点击软件中“照相”按钮。
7、试验报告
7.1试验报告应包括试样的基本信息、金相图片、试验人员等。
7.2金相图片应与相应的标准图谱对照，判定等级。
当检查金属的破损原因时，可在破损处取样或在其附近的正常部位取样进行比较.。
2.2试样尺寸
试样尺寸以磨面面积小于400mm2,高度1 5～20mm为宜。
2.3试样截取
试样采用带锯床或线切割截取，锯切时应用水或冷却液冷却，以防金属组织应受热而发生变化。
3.试样研磨
3 . 1磨平
切取好的试样，先经砂轮磨平，为下一道砂纸的磨制做好准备。磨时须用水冷却试样，使金属的组织不因受热而发生变化。
南京浦镇高铁轨道
车辆锻压有限公司
金相检测
作业指导书
产品名称
零（部）件名称
零（部）件图号
文件编号
Q/GT/GC-025-04
1.总则
1.1本工艺适用于金相显微镜检查金相组织的方法。
1.2从事金相检验的作业人员必须取得金相资格证书。
1.3试验标准根据GBT13298-1991《金相显微组织》
2.试样制备
试样抛光时，若发现较粗磨痕不易去除。或试样抛光后在显微镜下观寮，发现有凹坑等磨制缺陷影响试验结果时，试样应重新磨制。
4、试样浸蚀
为进行显微镜检验，须对抛光好的金属试样用4%硝酸酒精进行浸蚀，以显示其真实，晰的组织结构。
4 . 1硝酸酒精配制及安全注意事项
a .倒注、配制或浸蚀时应使用防护用具(眼镜、手套、工作服等) ;
共3页
第1页
标记
处数
修改文件号
签字
日期
标记
处数
修改文件号
签字
日期
南京浦镇高铁轨道
车辆锻压有限公司
金相检测
作业指导书
产品名称
零（部）件名称
零（部）件图号
文件编号
Q/GT/GC-025-04
3.3抛光
经砂纸磨光的试祥，移到抛光机上抛光.抛光时用力要轻，须从盘的中心至边缘来回抛光，并不时滴加W25金刚石研磨剂。绒布的湿度以将试样从盘上取下观察时，表面水膜能在2 -3 S内完全蒸发消失为宜。在抛光的完成阶段可将试样与抛光盘的转动方向成相反方向抛光。一般抛光到试样的磨痕完全除去，表面象镜面时为止。抛光后用水洗净吹干，使表面不致有水迹或污物残留。
3 . 2磨光
