ansys_workbench_15.0_网格划分讲解
Ansys_workbench网格划分相关
Ansys_workbench网格划分相关Mesh 网格划分方法—四面体(Patch Conforming和Patch Independent)、扫掠、自动、多区、CFX划分1.四面体网格优点—适用于任意体、快速自动生成、关键区域使用曲度和近似尺寸功能细化网格、可使用边界层膨胀细化实体边界。
缺点—在近似网格密度下，单元和节点数高于六面体网格、不可能使网格在一个方向排列、由于几何和单元性能的非均质性，不适用于薄实体或环形体常用参数—最小和最大尺寸、面和体的尺寸、Advanced尺寸功能、增长比(Growth—对CFD逐渐变化，避免突变)、平滑(smooth—有助于获得更加均匀尺寸的网格)、统计学(Statistics)、Mesh MetricsPathch Conforming—默认考虑几何面和体生成表面网格，会考虑小的边和面，然后基于TGRID Tetra算法由表面网格生成体网格。
作用—多体部件可混合使用Patch Conforming四面体和扫掠方法共同生成网格，可联合Pinch Control 功能有助于移除短边，基于最小尺寸具有内在网格缺陷Patch Independent—基于ICEM CFD T etra算法，先生成体网格并映射到表面产生表面网格。
如果没有载荷或命名，就不考虑面和边界(顶点和边)，此法容许质量差的CAD几何。
作用—可修补碎面、短边、差的面差数，如果面上没有载荷或者命名，就不考虑面和边了，直接将网格跟其它面作一体划。
如果有命名则要单独划分该区域网格体膨胀—直接选择要膨胀的面，就可使面向内径向生成边界层面膨胀—选择要膨胀的面，在选择面的边，就可以向面内膨胀2.扫掠网格体须是可扫掠的、膨胀可产生纯六面体或棱柱网格，手动设置源和目标面，通常一对一，薄壁模型(Src/Trg选择Manual Thin)可自动划分多个面，在厚度方向上划分多个单元。
3.自动化分网格—应该划分成四面体，其与扫掠取决于体是否可扫掠，同一部件的体有一致网格，可程序化控制膨胀4.多区扫掠网格划分—基于ICEM CFD六面体模块，多区划分完后，可给多区添加膨胀5.CFX网格—使用四面体和棱柱网格对循环对称或旋转对称几何划分网格，不考虑网格尺寸或没有网格应用尺寸可使用CFX网格全局网格控制1.Physics Preference 物理设置包括力学(Mechanical)、CFD、电磁(Electromagnetic)、显示(Explicit)分析2.结构分析—使用哪个高阶单元划分较为粗糙的网格。
AnsysWorkbench划分网格
Ansys Workbench 划分网格（张栋zd0561@）1、对于三维几何体（对于三维几何体（3D 3D 3D））有几种不同的网格化分方法。
如图1下部所示。
图1网格划分的种类1.1、Automatic(自动划分法)1.2、Tetrahedron(四面体划分法)它包括两种划分方法：Patch Conforming(A W 自带功能)，Patch Independent(依靠ICEM CFD Tetra Algorithm 软件包来实现)。
步骤：Mesh(右键)——Insert——Method(操作区上方)Meshcontrl——Method(左下角)Scope——GeometryMethod——Tetrahedrons(四面体网格)Algorithm——Patch Conforming(补充：Patch Independent该算法是基于Icem CFD Tetra的，Tetra部分具有膨胀应用，其对CAD许多面的修补均有用，包括碎面、短边、较差的面参数等。
在没有载荷或命名选项的情况下，面和边无需考虑。
)图2四面体网格分两类图3四面体划分法的参数设置1.3、Hex Dominant(六面体主导法)1.4、Sweep(扫掠划分法)1.5、MultiZone(多区划分法)2、对于面体或者壳二维几何对于面体或壳二维（2D），A W有一下：Quad Dominant(四边形单元主导)Triangles（三角形单元）Uniform Quad/Tri(均匀四面体/三角形单元)Uniform Quad(均匀四边形单元)3、网格参数设置下图为缺省设置（Defaults）下的物理环境（Physics Preferance）图4网格参数设置图5Mechanical默认网格上图中的关键数据：物理优先项、关联中心缺省值、平滑度、过渡、跨越角中心、实体单元默认中节点。
图6缺省参数设置上图中，虽然Relevance Center是在尺寸参数控制选项里设置的，但由于Relevance需要与其配合使用，故在此介绍。
ansysworkbenchmeshing网格划分总结
ansysworkbenchmeshing⽹格划分总结a n s y s w o r kb e nc hm e s h i n g⽹格划分总结标准化⽂件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DDQTY-KIIBase point and delta创建出的点重合时看不到⼤部分可划分为四⾯体⽹格，但六⾯体⽹格仍是⾸选，四⾯体⽹格是最后的选择，使⽤复杂结构。
六⾯体（梯形）在中⼼质量差，四⾯体在边界层处质量差，边界层处⽤棱柱⽹格prism。
棱锥为四⾯体和六⾯体之间的过渡棱柱由四⾯体⽹格被拉伸时⽣成3DSweep扫掠⽹格划：只有单⼀的源⾯和⽬标⾯，膨胀层可⽣成纯六⾯体或棱柱⽹格Multizone多域扫掠⽹格：对象是多个简单的规则体组成时（六⾯体）——mapped mesh type映射⽹格类型：包括hexa、hexa/prism——free mesh type⾃由⽹格类型：包括not allowed、tetra、hexa dominant、hexa core（六⾯体核⼼）——src/trg selection源⾯/⽬标⾯选择，包括automatic、manual source⼿动源⾯选择patch conforming：考虑⼀些⼩细节（四⾯体），包括CFD的膨胀层或边界层识别patch independent：忽略⼀些⼩细节，如倒⾓，⼩孔等（四⾯体），包括CFD 的膨胀层或边界层识别——max element size 最⼤⽹格尺⼨——approx number of elements⼤约⽹格数量mesh based defeaturing 清除⽹格特征——defeaturing tolerance 设置某⼀数值时，程序会根据⼤⼩和⾓度过滤掉⼏何边Use advanced size function ⾼级尺⼨功能——curvature['k??v?t??]曲率：有曲率变化的地⽅⽹格⾃动加密，如螺钉孔，作⽤于边和⾯。
ansysworkbench中划分网格的几种方法
A N S Y S W O R KB E NC H中划分网格的几种方法-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN转自宋博士的博客如何在ANSYS WORKBENCH中划分网格？经常有朋友问到这个问题。
我整理了一下，先给出第一个入门篇，说明最基本的划分思路。
以后再对某些专题问题进行细致阐述。
ANSYS WORKBENCH中提供了对于网格划分的几种方法，为了便于说明问题，我们首先创建一个简单的模型，然后分别使用几种网格划分方法对之划分网格，从而考察各种划分方法的特点。
1. 创建一个网格划分系统。
2. 创建一个变截面轴。
先把一个直径为20mm的圆拉伸30mm成为一个圆柱体再以上述圆柱体的右端面为基础，创建一个直径为26mm的圆，拉伸30mm得到第二个圆柱体。
对小圆柱的端面倒角2mm。
退出DM.3.进入网格划分程序，并设定网格划分方法。
双击mesh进入到网格划分程序。
下面分别考察各种网格划分方法的特点。
（1）用扫掠网格划分。
对整个构件使用sweep方式划分网格。
结果失败。
该方法只能针对规则的形体（只有单一的源面和目标面）进行网格划分。
（2）使用多域扫掠型网格划分。
结果如下可见ANSYS把该构件自动分成了多个规则区域，而对每一个区域使用扫略网格划分，得到了很规则的六面体网格。
这是最合适的网格划分方法。
（3）使用四面体网格划分方法。
使用四面体网格划分，且使用patch conforming算法。
可见，该方式得到的网格都是四面体网格。
且在倒角处网格比较细密。
其内部单元如下图（这里剖开了一个截面）使用四面体网格划分，但是使用patch independent算法。
忽略细节。
?、网格划分结果如下图此时得到的仍旧是四面体网格，但是倒角处并没有特别处理。
（4）使用自动网格划分方法。
得到的结果如下图该方法实际上是在四面体网格和扫掠网格之间自动切换。
当能够扫掠时，就用扫掠网格划分；当不能用扫掠网格划分时，就用四面体。
ANSYSworkbench网格划分初学者整理by-syy

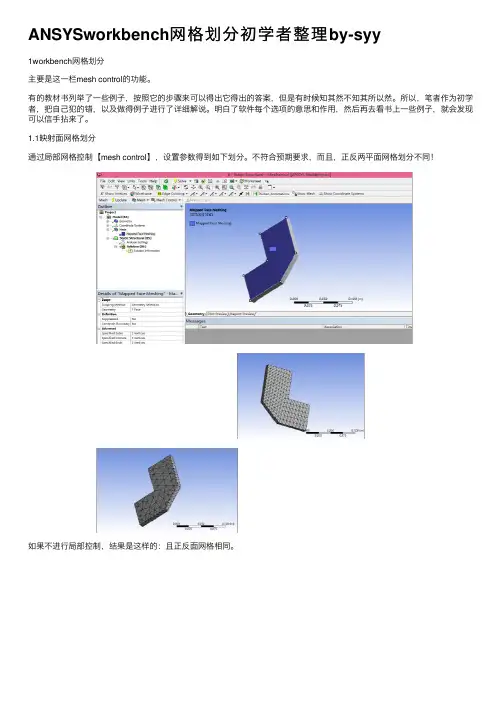

ANSYSworkbench⽹格划分初学者整理by-syy1workbench⽹格划分主要是这⼀栏mesh control的功能。
有的教材书列举了⼀些例⼦，按照它的步骤来可以得出它得出的答案，但是有时候知其然不知其所以然。
所以，笔者作为初学者，把⾃⼰犯的错，以及做得例⼦进⾏了详细解说。
明⽩了软件每个选项的意思和作⽤，然后再去看书上⼀些例⼦，就会发现可以信⼿拈来了。
1.1映射⾯⽹格划分通过局部⽹格控制【mesh control】，设置参数得到如下划分。
不符合预期要求，⽽且，正反两平⾯⽹格划分不同！如果不进⾏局部控制，结果是这样的：且正反⾯⽹格相同。
要使正反⾯都相同必须两⾯都设置局部控制：其中sides、corners、ends的设置将决定该⾯上⽹格的划分。
如下设置三点side：其余四点为end得到：正反⼀样。
另⼀种设置⽅式：⼀个side，内陷的那个是corner，其余五个是end得到结果：这些点的设置是什么意思？1.2Sizing通过选择“体”（注意直接选容易选成了⾯），然后开始body sizing中的sphere of influence上图根据实际实体⼤⼩设置sphere radius（半径）和element size很重要。
Element size如果⼤了，则body sizing设置与否都⽆作⽤。
这个的意思是，将包括在球体内的实体以element size⼤⼩来细分。
结果：1.3建⽴局部坐标这个累死了。
到处找资料也没有说得清楚的！！⾸先，教程是这样说的：Apply那⾥怎么选中这个局部坐标系的原点？⼀定要记得先选geometry selection！！然后取点局部坐标系有什么⽤呢？在⽹格细分⾥这么⽤：虽然结果奇奇怪怪的，但⾄少也说明了，在这两个地⽅，⽹格确实分的很细！其实不⽤建⽴局部坐标也可以。
在geometry那⼀栏不要选中整个体，选择某个点，得到vertax sizing就可以设置了！1.4⽹格偏置Bias type的功能从以下两张对⽐图就可以看出来！上图⽤了参数2的偏置，下图没⽤，特别注意behivor：hard的作⽤。
ANSYS-Workbench-网格划分
b) Curvature：是由曲率法确定、细化边和曲面处的网格大小
c) Proximity：是控制模型邻近区网格生成，主适用于窄、薄处网格的 生成。
确定全局网格的设置
d. Proximity and curvature：具有proximity和curvature二者的特点， 但所消耗的时间也多。
• 设置合适的全局网格参数可以减小后面具体网格参数的设置工作量， 对于结构场，其详细栏见上个PPT的mechanical，下面以结构分析为 例对其展开描述。Mechanical中的尺寸函数（sizing）下参数项是高 级尺寸函数（advanced sizing function,简称ASF）,这主要是控制 曲线、面在曲率较大的地方的网格。具体选项有：
Hex-Dominant网格
多域扫掠型
• 多域扫掠型（Multizone Sweep Meshing）主要用来划分六面体网格。 其特点就是具有几何体自动分解的功能，从而产生六面体网格。如下 图所示左边的几何体，若以常规的方式想划分成全六面体网格，则需 要先将几何体切分成四个规则体后，再扫掠成六面体网格。然而在 workbench中，只要直接使用多域扫掠法，程序就能自动处理划分成 六面体网格。
认识网格划分平台
网格文件具体地说主要有两类：有限元分析网格和计算流体力学 的网格。
认识网格划分平台
• 对于三维几何体，ANSYS共有下面六种不同的划分网格法
认识网格划分平台
• 对于二维几何体ANSYS有以下几种不同的划分网格法。
典型网格划分法
• 主要内容
四面体网格
• 在三维网格中，相对而言四面体网格划分是最简单的。在workbench 中，四面体网格的生成主要基于两种方法：RGRID算法和ICEM CFD tetra算法，具体如下：
ANSYSWorkbenchMesh网格划分(自己总结)
Workbench Mesh网格划分分析步骤网格划分工具平台就是为ANSYS软件的不同物理场和求解器提供相应的网格文件，Workbench中集成了很多网格划分软件/应用程序，有ICEM CFD，TGrid，CFX，GAMBIT，ANSYS Prep/Post等。
网格文件有两类：①有限元分析（FEM）的结构网格：结构动力学分析，电磁场仿真，显示动力学分析（AUTODYN，ANSYS LS DYNA）；②计算流体力学（CFD 分析）分析的网格：用于ANSYS CFX，ANSYS FLUENT，Polyflow；这两类网格的具体要求如下：（1）结构网格：①细化网格来捕捉关心部位的梯度，例如温度、应变能、应力能、位移等；②大部分可划分为四面体网格，但六面体单元仍然是首选；③有些显示有限元求解器需要六面体网格；④结构网格的四面体单元通常是二阶的（单元边上包含中节点）；（2）CFD网格：①细化网格来捕捉关心的梯度，例如速度、压力、温度等；②由于是流体分析，网格的质量和平滑度对结果的精确度至关重要，这导致较大的网格数量，经常数百万的单元；③大部分可划分为四面体网格，但六面体单元仍然是首选，流体分析中，同样的求解精度，六面体节点数少于四面体网格的一半。
④CFD网格的四面体单元通常是一阶的（单元边上不包含中节点）一般而言，针对不同分析类型有不同的网格划分要求：①结构分析：使用高阶单元划分较为粗糙的网格；②CFD：好的，平滑过渡的网格，边界层转化（不同CFD 求解器也有不同的要求）；③显示动力学分析：需要均匀尺寸的网格；注：上面的几项分别对应Advanced中的Element Midside Nodes，以及Sizeing中的Relevance Center，Smoothing，Transition。
网格划分的目的是对CFD (流体) 和FEM (结构) 模型实现离散化，把求解域分解成可得到精确解的适当数量的单元。
ANSYS Workbench局部网格划分方法介绍
ANSYS Workbench局部网格划分方法介绍网格是计算机辅助工程（CAE）模拟过程中不可分割的一部分。
网格直接影响到求解精度、求解收敛性和求解速度。
此外，建立网格模型所花费的时间往往是取得 CAE 解决方案所耗费时间中的一个重要部分。
因此，一个越好的自动化网格工具，越能得到好的解决方案。
本文重点介绍ANSYS Workbench局部网格划分方法。
1.ANSYSMesh模块创建将workbench界面左侧工具栏中的“Mesh”拖入至右侧空白区域松开鼠标创建一个网格划分模块，然后右击“Mesh”模块下的“Geometry”导入几何文件，如图1所示。
图1 ANSYS Mesh模块创建2.ANSYS Mesh网格划分方法右击“Mesh”后，插入网格划分方法，如图2所示。
图2插入网格划分方法ANSYS Mesh网格划分方法包括自动划分、四面体、六面体主导、扫略和多区五种网格划分方法，如图3所示。
图3 网格划分方法其中扫略的网格划分方法适用于规则的几何体（源面和目标面拓扑结构一致），可生成高质量的六面体单元或六面体与棱柱体组合单元；六面体为主导的网格划分方法适用于形状较为复杂的体，体表面以六面体划分，内部不能使用六面体划分的区域用四面体填充；四面体的网格划分方法适用于形状特别复杂的体；多区的网格划分方法，程序自动把复杂的几何体切割若干规则的几何体，然后再使用扫略划分方法。
图4列出了采用不同网格划分方法的得到的有限元模型。
（a）自动网格划分（b）四面体网格划分（c）六面体主导网格划分（d）多区网格划分图4采用不同网格划分方法得到的有限元模型3.可消除细小特征的网格划分方法导入至Workbench的几何模型在某一面上存在细小特征（9个圆圈），如图5所示。
若直接进行网格划分，会在圆圈附近加密网格，，这样会使网格数量大大增加，从而延长计算时间。
通常的做法是在ANSYS几何处理模块（Spaceclaim或DesignModeler）中将这些圆圈事先删除，然后再进行网格划分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Advanced Contact & Fasteners
基于网格相关度控 制网格密度的方法 ，设置的单元尺寸 对于网格密度有着 重要的影响！
3.网格控制-总体尺寸控制-高级尺寸函数
Training Manual
Advanced Contact & Fasteners
Advanced Sizing Functions (ASF) -该项功能用于控制接近表面区域和具有高曲 率区域的网格生长和分布 高级尺寸函数有五个选项： -关闭高级尺寸函数（off） -Proximity and Curvature -Curvature -Proximity -Fixed
Training Manual
Advanced Contact & Fasteners
1. Meshing网格划分概述
Training Manual
Advanced Contact & Fasteners
Workbench中的Meshing应用程序的目标是提供通用的网 格划分格局。网格划分工具可以在任何分析类型中使用：
Training Manual
Advanced Contact & Fasteners
3.网格控制-总体尺寸控制-高级尺寸函数
Training Manual
Advanced Contact & Fasteners
3.网格控制-总体尺寸控制-高级尺寸函数
Curvature尺寸控制函数
-该函数基于模型中的曲率信息控制网格，主要 作用于模型中的孔，洞和缺陷处。 该函数有5个控制参数： Curvature Normal Angle-曲率法向角度 Min Size-总体最小尺寸 Max Face –面上最大尺寸 Max Size-总体最大尺寸 Growth Rate-网格生长率
—FEA Simulations
1）结构动力学分析 2）显示动力学分析 3）电磁分析 —CFD分析 1）CFX 2）FLUENT
1.Meshing网格划分概述
Training Manual
Advanced Contact & Fasteners
网格划分目的： • 在节点处建立方程 – 求解域被划分成有限个离散的单元。 网格划分的基本要求： • 网格划分效率与求解精度 —对于模型中应力集中处和几何特征细 节处需要进行网格细化。 网格划分质量： —网格划分质量直接影响到求解的精度 和求解的稳定性。
3.网格控制-总体尺寸控制-高级尺寸函数
Proximity尺寸控制函数
-该函数基于模型边缘特征控制网格，主要作用于 模型中的所有边缘，该函数有6个控制参数： Proximity Accuracy-临近边缘精度参数； Num Cells Across Gap-间隙截面单元数量； Proximity Min Size-边缘最小尺寸； Max Face –面上最大尺寸； Max Size-总体最大尺寸； Growth Rate-网格生长率；
网格划分 （Mesh）
1. Meshing网格划分概述
-参数化：参数驱动系统，可以基于优化设计 模块，研究网格对求解精度的影响； -稳定性：模型通过系统参数进行更新； -高度自动化：仅需要有限的输入信息即可完 成基本的分析类型； -灵活性：能够对结果网格添加控制和影响（ 完全控制建模/分析）； -物理相关：根据物理环境的不同，系统自动 建模和分析的物理系统； -自适应结果：适应用户程序的开发系统 ——CAD neutral meshing netral solver neutral -集成了行业最好的网格划分源程序： ICEM CFD;TGrid；GAMBIT；CFX等
Training Manual
Advanced Contact & Fasteners
3.网格控制-选择物理环境
Training Manual
Advanced Contact & Fasteners
划分流体模型网格
划分固体模型网格
3.网格控制-总体尺寸控制-网格相关度
Training Manual
Training Manual
Advanced Contact & Fasteners
3.网格控制-总体尺寸控制-高级尺寸函数
Training Manual
AdvancLeabharlann d Contact & Fasteners
曲率尺寸函数网格划分算法，基于 五个参数控制网格密度，单元以模型中 的孔洞为起始处，起始处的网格大小由 曲率法向角度和最小尺寸共同控制，并 且最小尺寸占主导，即当最小尺寸小于 曲率法向角度的单元尺寸时，单元大小 由曲率法向决定，否则由单元最小尺寸 控制；单元按照生长率参数向外扩展， 模型最外侧的单元尺寸由最大尺寸和生 长率共同控制。
Advanced Contact & Fasteners
Automatic
根据几何模型复杂程度联合使用四面 体划分方法和扫描方法实现。
2.单元
Training Manual
Advanced Contact & Fasteners
3.网格控制
1、Physics Based Settings -设置网格划分的物理环境 2、Global Mesh Sizing Controls -Relevance and Relevance Center (网格相关度和相关度中心) -Advanced Size Functions （高级尺寸函数） -Smoothing and Transition （网格平滑和过渡） -Span Angle Center （跨度角中心） 3、Inflation（膨胀率） 4、Patch Confirming Options（网格修补选项） 5、Advanced（网格高级选项） 6、Defeaturing（模型修正） 7、Statistics（网格信息统计）
2.单元
网格划分方法（三维模型）
Tetrahedrons -只产生四面体网格 Sweep -产生金子塔单元或六面体单元 MultiZone -主要产生六面体单元，也可以产生金 字塔单元，四面体单元和棱柱单元； Hex Dominant -主要使用六面体和棱柱单元，也可以 产生四面体和金字塔单元
Training Manual
