选用光藕继电器的三个原则和方法

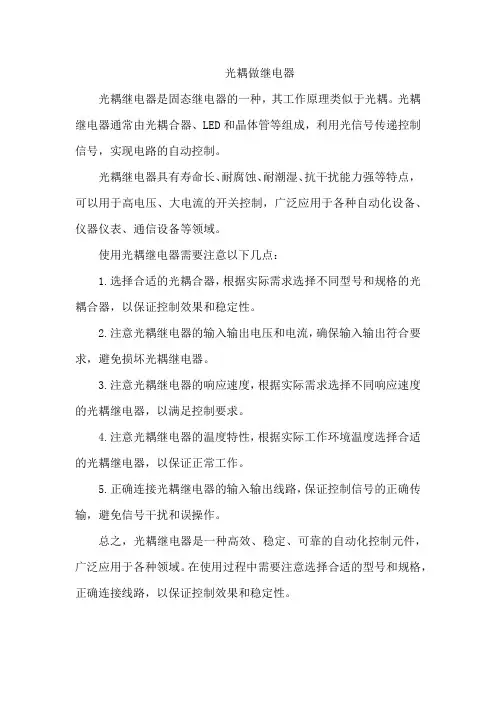

光耦做继电器
光耦做继电器
光耦继电器是固态继电器的一种，其工作原理类似于光耦。
光耦继电器通常由光耦合器、LED和晶体管等组成，利用光信号传递控制信号，实现电路的自动控制。
光耦继电器具有寿命长、耐腐蚀、耐潮湿、抗干扰能力强等特点，可以用于高电压、大电流的开关控制，广泛应用于各种自动化设备、仪器仪表、通信设备等领域。
使用光耦继电器需要注意以下几点：
1.选择合适的光耦合器，根据实际需求选择不同型号和规格的光耦合器，以保证控制效果和稳定性。
2.注意光耦继电器的输入输出电压和电流，确保输入输出符合要求，避免损坏光耦继电器。
3.注意光耦继电器的响应速度，根据实际需求选择不同响应速度的光耦继电器，以满足控制要求。
4.注意光耦继电器的温度特性，根据实际工作环境温度选择合适的光耦继电器，以保证正常工作。
5.正确连接光耦继电器的输入输出线路，保证控制信号的正确传输，避免信号干扰和误操作。
总之，光耦继电器是一种高效、稳定、可靠的自动化控制元件，广泛应用于各种领域。
在使用过程中需要注意选择合适的型号和规格，正确连接线路，以保证控制效果和稳定性。
光耦继电器的实用技巧
光耦继电器的实用技巧光耦继电器是一种常用的电子器件，它通过光电转换的原理，将输入信号和输出信号进行电隔离，广泛应用于各种电路控制和保护的场合。
本文将介绍光耦继电器的实用技巧，帮助读者更好地了解和应用这一器件。
光耦继电器的使用要注意选择合适的型号和参数。
不同的应用场景需要不同的光耦继电器，如电流容量、继电器类型等。
在选择光耦继电器时，需要根据实际需求进行合理的选择，以确保其能够正常工作。
光耦继电器的输入端和输出端需要正确连接。
光耦继电器的输入端通常是一个发光二极管，而输出端则是一个光敏三极管或光敏二极管。
在使用中，应将输入端与控制信号相连，输出端与被控制的电路相连。
连接时需要注意极性，避免接反导致无法正常工作。
第三，光耦继电器的输入信号需要适当的电流和电压。
光耦继电器的输入端通常需要一定的工作电流和工作电压才能正常工作。
在设计电路时，需要根据光耦继电器的参数和工作要求，确定输入信号的电流和电压，以保证光耦继电器能够可靠工作。
第四，光耦继电器的输出负载要符合其电流容量。
不同型号的光耦继电器具有不同的电流容量，即能够承载的最大电流。
在使用时，需要根据被控制电路的电流要求，选择合适的光耦继电器，以确保其能够正常工作并不会超过其负载能力。
第五，光耦继电器的绝缘性能需要注意。
光耦继电器的一个重要特点就是电隔离，即输入端和输出端之间具有较高的绝缘电压。
在使用过程中，需要确保光耦继电器的绝缘性能符合要求，以保证电路的安全性和可靠性。
第六，光耦继电器的使用要注意抗干扰能力。
由于光耦继电器的输入端和输出端之间存在电隔离，因此其抗干扰能力较好。
但在实际使用中，仍然需要注意电路的布线和绝缘措施，以减少外界干扰对光耦继电器的影响。
光耦继电器的寿命和可靠性也是需要考虑的因素。
光耦继电器是一种电子器件，其使用寿命和可靠性与其他电子器件类似。
在使用中，需要注意保护光耦继电器，避免过大的电流冲击和过高的温度，以延长其使用寿命。
光耦继电器是一种常用的电子器件，其实用技巧包括选择合适的型号和参数、正确连接输入端和输出端、设置适当的输入信号电流和电压、符合输出负载要求、注意绝缘性能和抗干扰能力，并保护光耦继电器的寿命和可靠性。

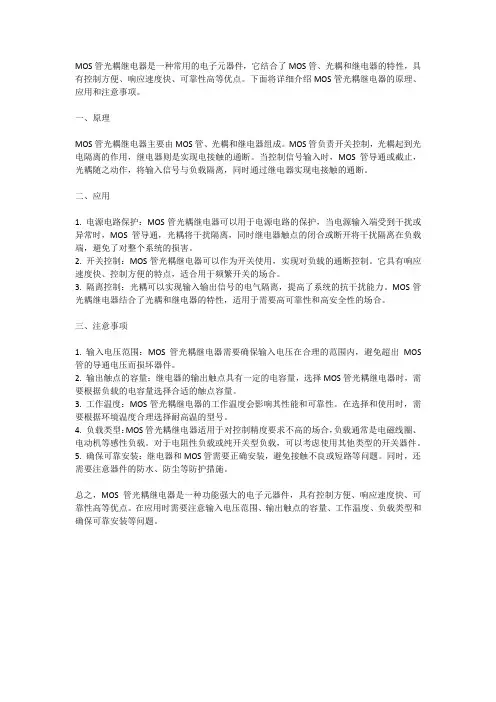

mosfet光耦继电器
MOS管光耦继电器是一种常用的电子元器件，它结合了MOS管、光耦和继电器的特性，具有控制方便、响应速度快、可靠性高等优点。
下面将详细介绍MOS管光耦继电器的原理、应用和注意事项。
一、原理MOS管光耦继电器主要由MOS管、光耦和继电器组成。
MOS管负责开关控制，光耦起到光电隔离的作用，继电器则是实现电接触的通断。
当控制信号输入时，MOS管导通或截止，光耦随之动作，将输入信号与负载隔离，同时通过继电器实现电接触的通断。
二、应用1. 电源电路保护：MOS管光耦继电器可以用于电源电路的保护，当电源输入端受到干扰或异常时，MOS管导通，光耦将干扰隔离，同时继电器触点的闭合或断开将干扰隔离在负载端，避免了对整个系统的损害。
2. 开关控制：MOS管光耦继电器可以作为开关使用，实现对负载的通断控制。
它具有响应速度快、控制方便的特点，适合用于频繁开关的场合。
3. 隔离控制：光耦可以实现输入输出信号的电气隔离，提高了系统的抗干扰能力。
MOS管光耦继电器结合了光耦和继电器的特性，适用于需要高可靠性和高安全性的场合。
三、注意事项1. 输入电压范围：MOS管光耦继电器需要确保输入电压在合理的范围内，避免超出MOS 管的导通电压而损坏器件。
2. 输出触点的容量：继电器的输出触点具有一定的电容量，选择MOS管光耦继电器时，需要根据负载的电容量选择合适的触点容量。
3. 工作温度：MOS管光耦继电器的工作温度会影响其性能和可靠性。
在选择和使用时，需要根据环境温度合理选择耐高温的型号。
4. 负载类型：MOS管光耦继电器适用于对控制精度要求不高的场合，负载通常是电磁线圈、电动机等感性负载。
对于电阻性负载或纯开关型负载，可以考虑使用其他类型的开关器件。
5. 确保可靠安装：继电器和MOS管需要正确安装，避免接触不良或短路等问题。
同时，还需要注意器件的防水、防尘等防护措施。
总之，MOS管光耦继电器是一种功能强大的电子元器件，具有控制方便、响应速度快、可靠性高等优点。

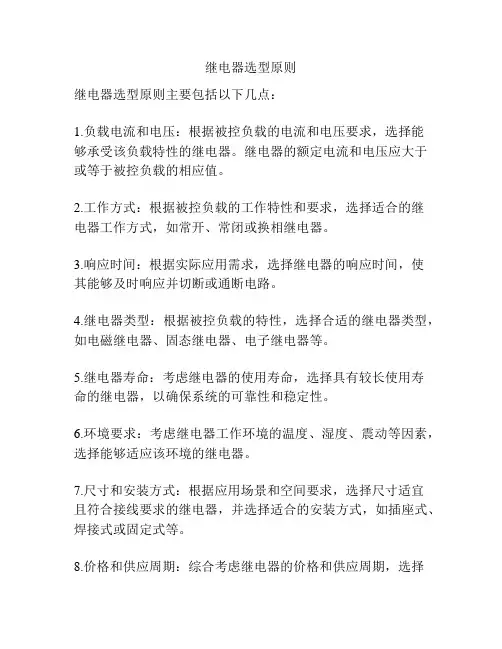

继电器选型原则
继电器选型原则
继电器选型原则主要包括以下几点：
1.负载电流和电压：根据被控负载的电流和电压要求，选择能
够承受该负载特性的继电器。
继电器的额定电流和电压应大于或等于被控负载的相应值。
2.工作方式：根据被控负载的工作特性和要求，选择适合的继
电器工作方式，如常开、常闭或换相继电器。
3.响应时间：根据实际应用需求，选择继电器的响应时间，使
其能够及时响应并切断或通断电路。
4.继电器类型：根据被控负载的特性，选择合适的继电器类型，如电磁继电器、固态继电器、电子继电器等。
5.继电器寿命：考虑继电器的使用寿命，选择具有较长使用寿
命的继电器，以确保系统的可靠性和稳定性。
6.环境要求：考虑继电器工作环境的温度、湿度、震动等因素，选择能够适应该环境的继电器。
7.尺寸和安装方式：根据应用场景和空间要求，选择尺寸适宜
且符合接线要求的继电器，并选择适合的安装方式，如插座式、焊接式或固定式等。
8.价格和供应周期：综合考虑继电器的价格和供应周期，选择
性价比较高的继电器产品。
综合以上原则进行继电器选型，能够满足被控负载的要求，并确保系统的可靠性和稳定性。

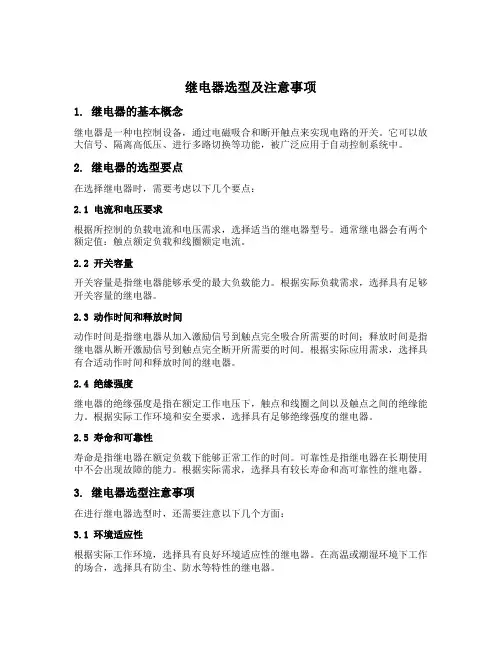

继电器选型及注意事项
继电器选型及注意事项1. 继电器的基本概念继电器是一种电控制设备，通过电磁吸合和断开触点来实现电路的开关。
它可以放大信号、隔离高低压、进行多路切换等功能，被广泛应用于自动控制系统中。
2. 继电器的选型要点在选择继电器时，需要考虑以下几个要点：2.1 电流和电压要求根据所控制的负载电流和电压需求，选择适当的继电器型号。
通常继电器会有两个额定值：触点额定负载和线圈额定电流。
2.2 开关容量开关容量是指继电器能够承受的最大负载能力。
根据实际负载需求，选择具有足够开关容量的继电器。
2.3 动作时间和释放时间动作时间是指继电器从加入激励信号到触点完全吸合所需要的时间；释放时间是指继电器从断开激励信号到触点完全断开所需要的时间。
根据实际应用需求，选择具有合适动作时间和释放时间的继电器。
2.4 绝缘强度继电器的绝缘强度是指在额定工作电压下，触点和线圈之间以及触点之间的绝缘能力。
根据实际工作环境和安全要求，选择具有足够绝缘强度的继电器。
2.5 寿命和可靠性寿命是指继电器在额定负载下能够正常工作的时间。
可靠性是指继电器在长期使用中不会出现故障的能力。
根据实际需求，选择具有较长寿命和高可靠性的继电器。
3. 继电器选型注意事项在进行继电器选型时，还需要注意以下几个方面：3.1 环境适应性根据实际工作环境，选择具有良好环境适应性的继电器。
在高温或潮湿环境下工作的场合，选择具有防尘、防水等特性的继电器。
3.2 安装方式根据实际安装要求，选择合适的安装方式。
常见的安装方式包括插座式、焊接式、导轨式等。
确保选用的继电器与所需安装方式相匹配。
3.3 接线方式根据实际接线需求，选择合适的接线方式。
常见的接线方式包括插座式、螺钉式、端子式等。
确保选用的继电器与所需接线方式相匹配。
3.4 抗干扰能力在一些特殊环境中，如强电磁干扰、电压波动较大等情况下，需要选择具有较强抗干扰能力的继电器，以保证系统的稳定性和可靠性。
3.5 成本考虑在选型过程中，除了满足技术要求外，还需要考虑成本因素。
光电耦合器的选取原则
光电耦合器的选取原则
在设计光耦光电隔离电路时必需正确选择光耦合器的型号及参数，选取原则如下：
(1)由于光电耦合器为信号单向传输器件，而电路中数据的传输是双向的，电路板的尺寸要求肯定，结合电路设计的实际要求，就要选择单芯片集成多路光耦的器件；
(2)光耦合器的电流传输比(CTR)的允许范围是不小于500％。
由于当CTR500％时，光耦中的LED就需要较大的工作电流(5.0 mA)，才能保证信号在长线传输中不发生错误，这会增大光耦的功耗；
(3)光电耦合器的传输速度也是选取光耦必需遵循的原则之一，光耦开关速度过慢，无法对输入电平做出正确反应，会影响电路的正常工作。
(4)推举采纳线性光耦。
其特点是CTR值能够在肯定范围内做线性调整。
设计中由于电路输入输出均是一种凹凸电平信号，故此，电路工作在非线性状态。
而在线性应用中，由于信号不失真的传输，所以，应依据动态工作的要求，设置合适的静态工作点，使电路工作在线性状态。
通常状况下，单芯片集成多路光耦的器件速度都比较慢，而速度快的器件大多都是单路的，大量的隔离器件需要占用很大布板面积，也使得设计的成本大大增加。
在设计中，受电路板尺寸、传输速度、设计成本等因素限制，无法选用速度上特别占优势的单路光耦器件，
在此选用TOSHIBA公司的TLP521-4。
继电器选择方法与技巧
继电器选择方法与技巧继电器选择方法与技巧：继电器选择规范与标准是什么？时间：2016-05-01 07:22:14编辑：电工栏目：继电器导读：有关继电器的选择方法，继电器先用准则，继电器选用常识，包括按使用环境造型、按输入信号不同确定继电器种类、根据负载情况选择继电器触点的种类和容量等关键要素。
继电器的选择方法与技巧1、按使用环境选型使用环境条件主要指温度（最大与最小）、湿度（一般指40摄氏度下的最大相对湿度）、低气压（使用高度1000米以下可不考虑）、振动和冲击。
此外，尚有封装方式、安装方法、外形尺寸及绝缘性等要求。
由于材料和结构不同，继电器承受的环境力学条件各异，超过产品标准规定的环境力学条件下使用，有可能损坏继电器，可按整机的环境力学条件或高一级的条件选用。
对电磁干扰或射频干扰比较敏感的装置周围，最好不要选用交流电激励的继电器。
选用直流继电器要选用带线圈瞬态抑制电路的产品。
那些用固态器件或电路提供激励及对尖峰信号比较敏感地地方，也要选择有瞬态抑制电路的产品。
2、按输入信号不同确定继电器种类按输入信号是电、温度、时间、光信号确定选用电磁、温度、时间、光电继电器，这是没有问题的。
这里特别说明电压、电流继电器的选用。
若整机供给继电器线圈是恒定的电流应选用电流继电器，是恒定电压值则选用电压继电器。
3、输入参量的选定与用户密切相关的输入量是线圈工作电压（或电流），而吸合电压（或电流）则是继电器制造厂控制继电器灵敏度并对其进行判断、考核的参数。
对用户来讲，它只是一个工作下极限参数值。
控制安全系数是工作电压（电流）/吸合电压（电流），如果在吸合值下使用继电器，是不可靠的、不安全的，环境温度升高或处于振动、冲击条件下，将使继电器工作不可靠。
整机设计时，不能以空载电压作为继电器工作电压依据，而应将线圈接入作为负载来计算实际电压，特别是电源内阻大时更是如此。
当用三极管作为开关元件控制线圈通断时，三极管必须处于开关状态，对6VDC以下工作电压的继电器来讲，还应扣除三极管饱和压降。
光耦选型经典指南
光耦选型经典指南光电耦合器是一种将电信号和光信号相互转换的器件，广泛应用于各种电子设备中。
在进行光耦选型时，需要考虑多个因素，包括光电耦合器的类型、特性参数以及应用环境等。
下面是一份光耦选型经典指南，帮助您进行正确的选型。
1.光耦类型选择：根据应用需求和场景，选择合适的光耦类型。
常见的光耦类型包括光电二极管、光电三极管、光敏场效应管以及光电双向晶闸管等。
根据需要选择合适的类型，例如光电二极管适用于高速传输和低电流驱动的场景，而光电三极管适用于高功率驱动和低频传输的场景。
2.光电参数选择：光电耦合器的特性参数对其性能和应用具有重要影响。
在选型时，需要关注以下特性参数：-光电转换系数：光电转换系数表示光信号转换为电信号的效率，一般以A/W为单位。
较高的光电转换系数意味着更好的灵敏度和响应速度。
-电流传输比：电流传输比表示光信号与电信号之间的等效电流关系。
选用合适的电流传输比可以确保电信号在传输过程中不受损失。
-切换速度：切换速度表示光电耦合器在从关断到导通状态的响应时间。
对于高速传输的应用，需要选用较高切换速度的光电耦合器。
3.耐压与耐磁参数选择：在一些特殊环境下，需要考虑光电耦合器的耐压和耐磁性能。
耐压参数表示光电耦合器所能承受的最大电压。
当应用场景中存在高电压时，选择具有足够耐压能力的光电耦合器。
耐磁参数表示光电耦合器在磁场中的工作性能。
在靠近强磁场或高频磁场的应用中，选择具有良好耐磁性能的光电耦合器。
4.封装类型选择：根据实际使用环境和布局要求，选择合适的封装类型。
光电耦合器的封装类型分为DIP、SOP、SMD等多种形式。
DIP封装适用于手工焊接和低密度布线的应用，而SMD封装适用于自动化焊接和小型化设计的应用。
5.其他因素：在选型过程中，还需要考虑其他因素，例如价格、供应商信誉度、长期供货能力等。
选择信誉度较高的供应商，能够获得质量稳定、售后服务完善的光电耦合器。
总结：在进行光耦选型时，需要综合考虑光耦类型、特性参数、耐压耐磁性能、封装类型以及价格等多个因素。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
选用光藕继电器的三个原则和方法
选用光藕继电器是有原则和方法的，对于不是太了解这方面知识的初学者是不能胡乱的挑选的，下面这篇文章介绍这一方面的知识点。
选用光藕继电器的三个原则和方法
首先必须对光藕继电器所控制的对象一一被控回路的性质、特点以及对光藕继电器的要求等都要有周密地考察和透彻地了解。
其次，对光藕继电器本身的各种特性一一原理、使用条件、技术参数、结构工艺特点以及规格型号等，做到全面的掌握与认真分析;从先进性、合理性、可用性、经济性全面考虑，作到正确地选用和使用光藕继电器。
正确选用光藕继电器的原则具体来讲应该是：（1）光藕继电器的主要技术性能，如触点负荷，动作时间参数，机械和电气寿命等，应满足整机系统的要求;（2）光藕继电器的结构型式（包括安装方式）与外形尺寸应能适合使用条件的需要;（3）经济合理。
作为选用光藕继电器的第一步，是确定其应用分类，由此初选一种在给定条件下曾经有过成功应用的光藕继电器类型，然后按下列步聚使所选用光藕继电器最适合于规定应用。
怎样选用光藕继电器呢？。
