智能应急照明和疏散指示系统介绍
智能消防应急照明及疏散指示系统的分析
智能消防应急照明及疏散指示系统的分析智能消防应急照明及疏散指示系统是一种利用先进的技术手段来提高建筑物火灾应急照明和疏散指示效率的系统。
随着科技的发展和人们对安全意识的提高，智能消防应急照明及疏散指示系统正逐渐成为建筑物安全管理的重要组成部分。
本文将从智能消防应急照明及疏散指示系统的原理、优势、应用场景等方面进行详细分析。
智能消防应急照明及疏散指示系统以现代化的智能控制技术为支撑，通过照明设备、监控设备、控制设备等组成的系统，实现对建筑物内部疏散通道和疏散出口进行全方位实时监控和控制。
其原理是通过感应器、传感器等设备实时感知建筑物内的人员状况和火灾情况，当发生火灾或其他紧急情况时，系统能够自动控制照明设备进行照明，同时通过指示灯、指示标识等方式指引人员快速疏散，并且在疏散通道上实时监控交通流量，避免拥堵。
1. 提高疏散效率：智能消防应急照明及疏散指示系统能够对建筑物内的疏散通道进行全方位监控和控制，一旦发生火灾或其他紧急情况，系统能够立即启动并指引人员快速疏散，大大提高了疏散效率。
2. 增强安全性能：传统的照明和指示系统存在部分区域照明不足、指示不明确等问题，而智能消防应急照明及疏散指示系统通过智能控制技术，能够在紧急情况下提供更清晰的指引和更充足的照明，增强了建筑物的安全性能。
3. 节能环保：智能消防应急照明及疏散指示系统采用了先进的节能技术和环保材料，能够在平时降低能耗，在紧急情况下提供充足的照明，实现了节能环保的目标。
4. 自动化管理：智能消防应急照明及疏散指示系统采用了智能控制技术，能够实现自动化管理和智能化操作，减少人为因素对应急处理的影响，提高了系统的可靠性和稳定性。
5. 数据统计功能：智能消防应急照明及疏散指示系统能够实时监控建筑物内部的人员状况和火灾情况，系统还具备数据统计和分析功能，能够及时向管理人员提供准确的信息，帮助管理人员进行决策和分析。
智能消防应急照明及疏散指示系统适用于各类建筑物，包括商业综合体、写字楼、商场、学校、医院、体育场馆等场所。
消防应急照明和疏散指示系统
集成化解决方案
将消防应急照明和疏散指示系统与其他消防设施进行集成，形成一体化的解决方案，提高整体协同作战能力。
06
结论
CHAPTER
输入 标题
02
01
04
03
系统总结
消防应急照明和疏散指示系统在火灾等紧急情况下为人员疏散和逃生提供重要指引，对于保障人员安全具有至关重要的作用。
系统的安装和维护也是至关重要的环节，应定期检查和保养，确保其正常运转。
案例三
案例分析
05
系统存在的问题与改进方案
CHAPTER
由于长期使用或维护不当，部分设备可能存在老化现象，导致性能下降或故障。
设备老化
在某些情况下，设备的安装位置可能不利于快速疏散，例如被其他物品遮挡或安装在过高或过低的位置。
安装位置不当
疏散指示的标识和灯光可能不够明显或易混淆，导致人员在紧急情况下无法快速识别正确的疏散路径。
在安装或更换设备时，进行系统兼容性测试，确保不同设备之间的协调运行。
改进方案
未来发展方向
智能化技术应用
利用物联网、传感器等技术，实现设备的远程监控和智能管理，提高系统的自动化水平。
人性化设计
优化设备外观和指示方式，使其更符合人的视觉习惯和心理需求，提高疏散效率。
绿色环保材料
采用环保材料和节能技术，降低系统运行过程中的能耗和环境影响。
日常维护与保养
VS
记录与报告
详细描述
对维护和保养工作进行记录，并定期向上级报告工作情况，以便及时发现问题并进行处理。
总结词
日常维护与保养
04
系统应用与案例分析
CHAPTER
大型公共场所，人员密集，需要快速、准确地指引疏散路线。
应急照明及疏散指示系统
应急照明标志
包括出口指示标志、安全 出口指示标志等，用于引 导人员疏散。
应急照明控制模块
用于控制应急照明设备的 启动和关闭，以及接收消 防控制中心的指令。
疏散指示设备
疏散指示标志
包括疏散指示牌、疏散指 示灯等，用于指示疏散路 径和方向。
疏散广播系统
用于在紧急情况下向人员 发出疏散指令，并告知疏 散路径和方向。
系统评估
对应急照明及疏散指示系统进行全面评估，了解其性 能和状况。
更新改造
根据系统评估结果，对系统进行必要的更新改造，提 高其性能和可靠性。
升级换代
根据技术发展情况，及时对系统进行升级换代，确保 其技术先进性和安全性。
05
案例分析
某大型商场的应急照明及疏散指示系统
商场规模
该商场是一个大型购物中心，拥有多个楼层和商铺，日均客流量大。
系统的重要性及应用领域
重要性
在紧急情况下，应急照明及疏散指示 系统能够提供必要的照明和指示，帮 助人员快速、有序地疏散，减少人员 伤亡，保障生命安全。
应用领域
广泛应用于住宅、办公楼、商场、酒 店、学校等人员密集的公共场所。
系统的发展历程与趋势
发展历程
早期的应急照明及疏散指示系统比较简单，主要依靠手动开关控制。随着科技的发展， 现代的系统已经实现了智能化控制，能够自动检测紧急情况并启动相应的应急照明和疏
感谢您的观看
THANKS
清洁保养
对应急照明及疏散指示系统进行 清洁保养，保持其良好的工作状
态。
更换灯泡
及时更换损坏的灯泡，确保照明 效果良好。
故障诊断与排除
故障识别
及时发现系统故障，并进行初步判断。
故障定位
智能应急照明和疏散指示系统设计探讨
智能应急照明和疏散指示系统设计探讨随着城市化进程的加快和人口密集度的增加，建筑物的安全性和救援能力变得越来越重要。
智能应急照明和疏散指示系统的出现，为建筑物的安全性和救援能力提供了有效的保障。
本文旨在探讨如何设计一个高效的智能应急照明和疏散指示系统。
一、系统结构设计智能应急照明和疏散指示系统应包含以下几个部分：1.照明控制系统：主要包括控制器、光源、传感器和操作面板等组件。
控制器通过传感器对周围光照强度进行监控，当出现故障时，控制器可以自动启动备用照明设备，保持建筑物内的照明充足。
2.疏散指示系统：主要包括显示器和指示灯等组件。
在应急情况下，显示器将对疏散指示图进行全屏显示，指示灯可以发出明显的光信号，指示人员正确的疏散方向。
3.紧急电源系统：用于保障系统在停电或其他紧急情况下的可持续运行。
通常采用UPS或柴油发电机等设备，确保系统正常工作。
二、照明控制设计1.环境亮度检测：智能应急照明系统的核心是光照强度传感器。
系统应该能够精确地监测周围环境光照强度，并实时控制照明设备的开启和关闭，达到节能的目的。
2.安全等级设定：不同场所的照明等级要求不同。
智能照明系统要根据不同环境等级分配不同的照明模式，如平时模式和应急模式，并且设置提醒模式和亮度模式。
平时模式下，为了节电，可以适当调低照明亮度；而在应急模式下，则需要全力保障照明充足。
3.手动控制：在某些条件下，需要手动控制照明设备。
例如，在灾难发生时，需要手动开启系统中的灯光设备，以提供充足的照明保障。
三、疏散指示设计1.显示内容设计：应急疏散指示需要清晰、简洁、易于理解。
应急疏散指示分别分为两种不同的情况，有无主力电力源。
有主力电力时，屏幕显示“进入电梯，储藏室，药品柜，合上文件柜，关闭门窗，关掉气阀，撤离到指定安全出口。
无主力电力源时，屏幕显示“（指定疏散）楼梯，在被困室内冷静等待救援。
2.指示灯设计：智能应急照明的指示灯应该具有明显的亮光，以充分引导人员沿正确的疏散路线，到达安全出口。

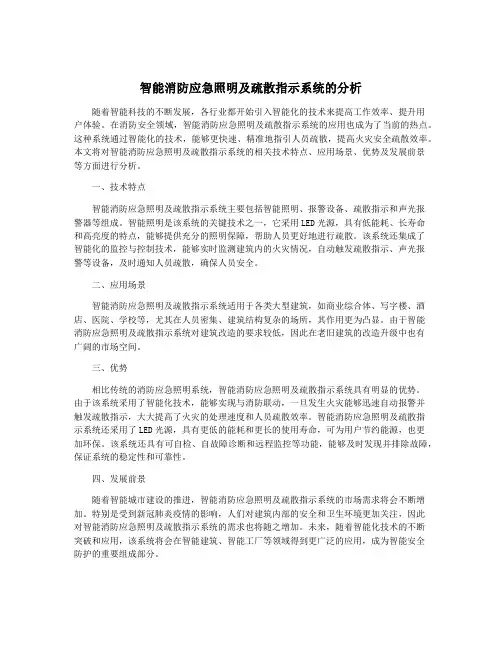

智能消防应急照明及疏散指示系统的分析
智能消防应急照明及疏散指示系统的分析随着智能科技的不断发展，各行业都开始引入智能化的技术来提高工作效率、提升用户体验。
在消防安全领域，智能消防应急照明及疏散指示系统的应用也成为了当前的热点。
这种系统通过智能化的技术，能够更快速、精准地指引人员疏散，提高火灾安全疏散效率。
本文将对智能消防应急照明及疏散指示系统的相关技术特点、应用场景、优势及发展前景等方面进行分析。
一、技术特点智能消防应急照明及疏散指示系统主要包括智能照明、报警设备、疏散指示和声光报警器等组成。
智能照明是该系统的关键技术之一，它采用LED光源，具有低能耗、长寿命和高亮度的特点，能够提供充分的照明保障，帮助人员更好地进行疏散。
该系统还集成了智能化的监控与控制技术，能够实时监测建筑内的火灾情况，自动触发疏散指示、声光报警等设备，及时通知人员疏散，确保人员安全。
二、应用场景智能消防应急照明及疏散指示系统适用于各类大型建筑，如商业综合体、写字楼、酒店、医院、学校等，尤其在人员密集、建筑结构复杂的场所，其作用更为凸显。
由于智能消防应急照明及疏散指示系统对建筑改造的要求较低，因此在老旧建筑的改造升级中也有广阔的市场空间。
三、优势相比传统的消防应急照明系统，智能消防应急照明及疏散指示系统具有明显的优势。
由于该系统采用了智能化技术，能够实现与消防联动，一旦发生火灾能够迅速自动报警并触发疏散指示，大大提高了火灾的处理速度和人员疏散效率。
智能消防应急照明及疏散指示系统还采用了LED光源，具有更低的能耗和更长的使用寿命，可为用户节约能源，也更加环保。
该系统还具有可自检、自故障诊断和远程监控等功能，能够及时发现并排除故障，保证系统的稳定性和可靠性。
四、发展前景随着智能城市建设的推进，智能消防应急照明及疏散指示系统的市场需求将会不断增加。
特别是受到新冠肺炎疫情的影响，人们对建筑内部的安全和卫生环境更加关注，因此对智能消防应急照明及疏散指示系统的需求也将随之增加。
消防应急照明和疏散指示系统详解
消防应急照明和疏散指示系统详解消防应急照明和疏散指示系统是指在火灾等突发事件发生时，为了保障人员的生命安全，采用一系列应急照明和指示标识设备，以引导人员安全疏散和逃生。
它是建筑物安全系数较高的重要组成部分，对于提高建筑物的防灾能力具有重要意义。
首先，消防应急照明系统是指在突然停电或火灾等紧急情况下，通过自动发光或照明设备为人员提供足够的照明，使人员能够清晰地看到疏散通道、楼梯、出口等，保障人员的安全疏散和逃生。
这些照明设备通常被安装在建筑物的主要疏散路径和疏散楼梯上，如疏散走廊、电梯间、公共区域等位置。
应急照明设备通常采用LED灯具，具有节能、耐用、亮度高、寿命长的特点。
其次，疏散指示系统是指在火灾等突发情况下，为人员提供明确的疏散指导，引导人员快速、有效地逃离危险区域。
疏散指示系统通常包括指示标识、应急标识和安全标识等。
指示标识采用明显的颜色和形状来指示疏散通道、楼梯和出口的位置，例如疏散指示灯、疏散标志牌等。
应急标识用于标注疏散通道、楼梯和出口等设施的名称、编号和功能，例如楼层平面示意图、安全出口标识等。
安全标识用于标注安全设备的位置和使用方法，例如灭火器、消防栓、避难器等。
化学物品特有的风险和环境是制约化学品安全性的重要因素，选择合适的材料储存容器，采用科学的管理方法，有效预防化学事故。
最后，消防应急照明和疏散指示系统的设计和配置应符合国家消防法律法规和相关标准的要求。
建筑物的消防设计单位应根据建筑的类型、用途、人员密集程度等，进行合理的布置和设置。
照明设备和指示标识应定期检测和维护，确保在紧急情况下能够正常工作。
此外，应急演练也是确保疏散系统有效性的重要手段，通过演练让人们熟悉逃生路径和使用疏散设施，提高人员应对突发情况的能力。
总之，消防应急照明和疏散指示系统是保障人员生命安全的重要装置，它们的合理设计和有效使用，对提高建筑物防灾能力具有重要意义。
在日常管理中，需加强对系统设备的维护保养和定期检测，确保其正常工作状态，同时加强员工的安全意识和培训，提高应对突发情况的能力，以确保人员在遇到火灾等紧急情况时能够快速、安全地疏散出建筑。
智能消防应急照明及疏散指示系统的分析
智能消防应急照明及疏散指示系统的分析智能消防应急照明及疏散指示系统是一种结合了消防、照明、安全以及控制等多个领域的技术，采用智能化、网络化和集成化的设计和建设，能够实现在火灾等紧急情况下，及时准确地发现、报警、控制和疏散，并提供必要的照明和指示功能。
该系统的主要组成部分有：1.传感器：采用烟雾、火光、热释放等多种传感器，能够发现火灾等异常情况。
2.控制器：对传感器信号进行采集、分析和判断，根据预设的逻辑关系决定是否发出报警及控制相关设备的运行。
3.报警器：能够发出警报声、语音提示、LED灯等多种报警方式，提醒人员进行疏散。
4.疏散指示灯：针对不同的疏散方向和疏散出口，设置红色或绿色LED灯进行指示。
5.应急照明灯：在停电或其他突发情况下，提供必要的照明功能，方便人员疏散。
该系统的优点有：1.智能化：通过传感器、控制器等设备的应用，能够实时地感知环境，并在出现异常情况时做出及时准确的响应。
2.集成化：将多种技术集成在一个系统中，能够实现消防、照明、安全等功能的集成控制。
3.网络化：能够通过互联网或局域网实现分布式的监控和控制。
4.可靠性：在设计和建设过程中，采用了多种备份措施，确保系统的可靠性和稳定性。
该系统的应用范围广泛，常见于商业、医疗、教育、住宅等场所。
通过在建筑物内部和外部的安装和布置，能够提供全面的消防、照明、安全保障。
在日常维护中，需要对系统进行定期检测和维护，确保其正常运行。
随着人们对生命安全的重视和技术的不断发展，智能消防应急照明及疏散指示系统将会越来越得到广泛的应用和推广，为人们的生命财产安全保驾护航。
消防应急照明和疏散指示系统简介
消防应急照明灯具和标志灯具相关参数
产品选型
应急照明配电箱系统图
系统参数
每个消防应急照明分配装置最 大可引出5个监控支路，每个支 路最多63点，支路可再分支。 每个支路电源最大输出电流为 3A，最大总输出电流为15A。
消防应急照明和疏散指示系统架构图
应急照明控制器单机最大容量 12800点，内置5路CAN回路接 口，单机最多可监控40台消防 应急分配电装置及40台消防应 急照明集中电源。
电装置及应急照明配电箱及相关附件等工作状态的控制与显示装置。 3.14 集中电源集中控制型系统：由集中控制型消防应急灯具、应急照明控制器、应急照明集中
电源、应急照明分配电装置及相关附件组成的消防应急照明和疏散指示系统。
产品组成
消防应急照明和疏散指示系统主要设备的名称型号
消防应急照明控制器 A-C-A100 消防应急照明集中电源 A-D-0.5KVA-A200 消防应急照明分配电装置 A-FP-A300Biblioteka 标准介绍产品标准：
《消防应急照明和疏散指示系统》 GB17945-2010
3.1消防应急灯具：为人员疏散、消防作业提供照明和标志的各类灯具，包括消防应急照明灯具 和消防应急标志灯具。
3.7应急照明集中电源：火灾发生时，为集中电源型消防应急灯具供电、以蓄电池为能源的电源。 3.9应急照明控制器：控制并显示集中控制型消防应急灯具、应急照明集中电源、应急照明分配
消防应急照明和疏散指示系统根据电源（蓄电池组）和转入应 急控制方式的设置不同，分为下列四类系统：
A类系统－自带电源独立型系统（系统内可包括子母电源型和子 母控制型消防应急灯具）； B类系统－集中电源独立控制型系统； C类系统－自带电源集中控制型系统（系统内可包括子母电源型 和子母控制型消防应急灯具）； D类系统－集中电源集中控制型系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能应急照明和疏散指示系统介绍
一、产生背景
1、安全第一，以人为本，保护生命的需要：
在灾难及火灾事故中，一切设置及行动准则应以保证“生命安全”为基本出发点,财产之保护放于第二位。
目前各建筑中已按照国家相关规范的要求分别安装了火灾探测报警装置和疏散指示设备，但他们在建筑楼宇内作为单体存在，分别独立工作，彼此之间没有密切联系和火灾发生时的联动关系，且固定方向式疏散指示灯和安全出口标志，存在着发生火灾时仍然将人员引向危险区域的方向误导隐患，因此传统的疏散指示系统在应急时的对现场逃生带来困难。
2、时刻保障应急照明和疏散灯具在应急状态下正常工作的需要：
应急标志灯日常维护和检修上存在着严重的滞后现象，应急标志灯最主要的作用是能在发生火灾时应急启动，而应急启动的关键在于其电池充放电工作是否正常。
依靠人力的维护和检修，不能及时发现产品问题，其反作用是在发生火灾等灾难时往往会给逃生疏散指示带来许多盲区，满足不了火灾逃生的要求
3、建筑智能化的需要：
在智能建筑和数字社区的规划和设计中要求确保建筑物与外部信息通信网的互联及信息畅通，对语音、数据、图像和多媒体等各类信息予以接收、交换、传输、存储、检索和显示等进行综合处理的多种类信息设备系统加以组合，实现建筑物业务及管理等应用功能综合管理，而原有的应急照明和疏散系统已无法与实现对各灯点的控制。
二、系统构成
本系统由集中控制型控制器（主机）、路由配电箱（分机）、智能应急照明和疏散批示灯具和其他通讯设备等几部分组成。
三、系统主要功能（作用）
1、主机能在CAD平面图中实时显示各灯具工作状态情况：能显示各灯具的位置、故障信息、疏散指示方向并动态显示应急逃生路线等信息。
2、智能实时监测：
●可以临近系统供电（通讯）网络各回路开路、短路监测
●实时监测与网络连接的应急灯具开路、短路
●实时监测应急灯具蓄电池、光源故障
●定时监测应急灯具蓄电池应急时间（电池容量）
●定时监测系统应急预案启动及应急灯转换功能
3、智能控制
●智能开关技术可以远程设定应急灯具（节点）基本工作方式，如持续式、非持续式、可控式
●智能开关技术还可以远程设定和控制这些语音提示、导光流、频闪等其它联动功能
●配合监测系统可以自动控制或手动控制应急灯具的应急转换功能，以确保完成监测任务
4、智能动态导光
●智能动态导光技术根据火灾探测器报警系统发出的联动信号确定火灾区域结合本着预案信息，由计算机分析选择最侍逃生路线，并发出指令控制标志灯导向箭头的光流方向，同时可以结合这些问题提示引导
●智能动态导光技术可以通过手动操作选择由计算机预先设定的应急预案，人为启动应急预案计算机自动选择最佳逃生路线，并发出指令控制标志灯导向箭头的光流方向，同时可以结合语音提示引导
四、系统主要特点
1、HOCEN-EMCS系统采用美国ECHELON公司的LonWorks通信协议，该协议满足了国际标准组织开放系统组织（ISO/OSI）要求的七层协议的每一层的控制要求，确保了每层必须提供的服务，不同的服务之间不互相影响，使通讯更加稳定；传统的总线如485、CAN总线协议一般只有三层协议，却要提供七层的服务，经常造成互相影响、拥堵，通讯不稳定。
2、智能控制节点（消防应急灯）的控制芯片，采用由三个 CPU 组成的神经元芯片支持网络控制的 ISO/OSI 模型 7 层，保证了网络控制和数据函数的传输。
3、该系统网络可以实现控制网络和远程网络的无缝连接，支持多种远程网络接入（广域网络、局域网络、无线通信网络或电话线网络），因此该系统网络可以很好的解决当前信息实时远程传输的问题。
4、开放性、兼容性、可扩张性：系统网络采用标准的控制网络通讯协议，
遵照国际化标准化组织的规定，不同厂家制造的设备可以方便连接。
同时可接受来自火灾报警控制器的火灾信号、地铁中央监控中心排烟信号等相关信息。
5、系统支持自由拓扑，布线拓扑结构不限环路、支路均可，方便工程施工的线路更改。
（注：LonWorks通信协议介绍：LonWorks通信协议也即是LonTalk协议。
LonTalk协议是ISO组织制定的OSI开放系统互连参考模型的七层协议的一个子集，它包含了LON总线的所有网络通信功能,。
能够直接面向对象通信，具体实现就是采用网络变量这一形式，网络变量使节点之间的通信实现通过网络变量的互连完成。
同时包含了一个功能强大的网络操作系统，通过所提供的网络开发工具生成固件，可使通信数据在各种通信介质可靠传输；LonTalk协议的设计符合控制系统的特定要求, 是一个分层的以数据包为基础的对等通信协议。
数据包由可变的字节构成，长度不定，且包含应用层的信息及寻址和其他信息.；LonTalk协议提供4种基本类型的报文服务：确认（Acknowledged）、请求/响应(Request/Response)、非确认重复(Unacknowledged Repeated)、非确认(Unacknowledged)，以确保控制网络提供的通信服务在效率、响应时间、安全性及可靠性之间有一些折中方案。
使用独有的冲突避免算法称为可预测（Predictive）P —坚持（Persistent）CSMA（载波监听多路访问），它保留了CSMA的优点但克服了在控制应用上的缺点。
所有LonWorks节点根据网络积压参数等待时间片来随机访问通信介质，通过预测信道积压的工作动态调整随机时间片的数量，有效避免了网络的频繁碰撞，保证了高网络负荷情况下保持网络性能。
同时有选择地提供优先机制以提高对重要数据包的响应时间；LonTalk协议支持多种通信介质包括双绞线、电力线、光纤、同轴电缆、无线、红外线。
）LonBus-PL 控制总线技术
●LonBus-PL 控制总线是基于美国 Echelon 公司的 LonWorks 控制网络技
术开发的消防应急照明监控系统网络控制管理平台技术。
●提供一个平坦的、对等式的控制网络架构，实现了控制网络系统控制器到
控制单元，控制单元与控制单元端到端的解决方案。
●完全开发式的技术，运用分布式的智能设备组建控制网络，同时运用主从
式网络架构，实现各种通讯媒体包括双绞线、电力线、IP 网上通讯等等。
●LonBus-PL 控制总线提供全面的管理和服务，包括安装、配置、监测、诊
断等等。
●LonBus-PL 控制总线技术应用协议涵盖 ISO/OSI 模型的 7 层，设备发报文无需考虑网络拓扑结构，并实现透过互联网远程网络监控管理。
