水冷散热器的安装与使用
水循环冷却设备安全操作及保养规程
水循环冷却设备安全操作及保养规程水循环冷却设备是一种常见的工业冷却设备，主要用于工业生产中的电子设备、机器、制造业以及各种工艺环节的冷却。
为了确保水循环冷却设备的正常运作和安全使用，必须制定出科学合理的安全操作及保养规程。
一、安全操作规程1.1 设备安装安装水循环冷却设备时，应遵守以下操作规程：1.安装过程中，必须依据厂家提供的设计制图进行安装。
2.设备集成是一个关键的部分，其应该按照一定的安装顺序来操作，以避免设备的故障或损坏。
3.确保设备的每一部分都固定牢固，没有松动或移位。
4.各类连接管道、接头全部密封牢固，无泄漏。
5.手动处理阀门和自动处理阀门应当装置正确，使其能够正常工作。
1.2 设备操作在使用水循环冷却设备时，必须遵守以下操作规程：1.定期检查水循环冷却设备，确保设备运行状态正常。
2.在关闭装置前必须排出设备内的水分，以避免露点降低而产生水膜结露，设备被腐蚀。
在冬季使用时应排出配水管道内的水，积水，防止水管冻裂。
3.保持操作环境的卫生整洁，严禁私自停止班组之间的操作。
4.在清洗设备时，必须切断电源并关闭所有处理阀门，以确保操作人员安全。
1.3 危险源防范在使用水循环冷却设备时，必须遵守以下操作规程：1.危险源没有人员在附近时，切断电源，并将插头拔掉。
2.任何时候都不能放置在可被人触碰到的地方，防止产生意外风险。
3.避免人员将手臂，头部以及其他身体部位接触在高于室温的水流上，以免产生烫伤风险。
4.避免在设备操作过程中，将杂物扔进冷却设备内，以避免设备故障或损坏。
二、保养规程2.1 正确使用及维护设备使用水循环冷却设备必须遵循以下规程：1.在设备插头插入电源之前，必须检查电源是否有异常，以免产生电气隐患。
2.定期检查设备中水的质量，并随时更换设备中的冷却水。
3.设备停止时，应该将水排空，以免设备中的水分产生二次蒸发而形成水石等杂质，损害设备的机械性能。
4.防止设备的异物检测系统被污染，避免防止误检任务的顺畅操作。
h440水冷方案
H440水冷方案项目背景H440是一款追求高性能和散热效果的电脑机箱。
为了满足用户对于高效散热的需求，H440提供了多种水冷方案供用户选择。
本文档将介绍H440的水冷方案以及相应的配置和使用方法。
水冷方案概述H440提供了两种主要的水冷方案：前置水冷和顶置水冷。
前置水冷方案前置水冷方案是指将水冷散热器安装在机箱的前部。
这种方案能够在较短的时间内将CPU散热至较低的温度，提供更好的性能。
在H440中，前置水冷方案可安装120mm、240mm或360mm的散热器。
顶置水冷方案顶置水冷方案是指将水冷散热器安装在机箱的顶部。
这种方案可提供更好的散热效果，并且不会占用前部的硬盘空间。
在H440中，顶置水冷方案可安装240mm或360mm的散热器。
配置选择根据您的需求和预算，您可以选择适合的水冷方案配置。
前置水冷配置选择•120mm散热器：适用于普通散热需求，预算较低，空间有限。
•240mm散热器：提供更好的散热效果，适合追求性能和稳定性的用户。
•360mm散热器：最高级的散热配置，适用于高性能处理器，玩家等。
顶置水冷配置选择•240mm散热器：提供中等散热效果，适合一般需求的用户。
•360mm散热器：提供更好的散热效果，适合追求高性能的用户。
使用方法根据您选择的水冷方案，以下是相应的使用方法。
前置水冷使用方法1.打开H440机箱，并将散热器安装在机箱的前部。
2.将水冷头部安装在CPU上，并使用散热胶将其固定。
3.将水冷散热器的风扇安装在散热器的外侧。
4.连接水冷散热器的水管和水泵，并确保安装牢固。
5.将其他硬件组件安装在机箱中，并连接相应的电源线和数据线。
6.启动电脑，检查水冷系统是否正常工作，并监测CPU的温度。
顶置水冷使用方法1.打开H440机箱，并将散热器安装在机箱的顶部。
2.将水冷头部安装在CPU上，并使用散热胶将其固定。
3.将水冷散热器的风扇安装在散热器的外侧。
4.连接水冷散热器的水管和水泵，并确保安装牢固。
AURAFLOWX和ZOOMFLOW系列水冷散热器安装教程.pdf
第四步：拧好长螺母，并给CPU涂好硅脂
第五步：将AMD卡扣对准位置，固定在冷头上
找准箭头位置，顺时针旋转，卡好。
第六步：将对准螺栓，将冷头安装在CPU上，并拧好螺丝固定
接线说明
RGB水冷散热器，冷头和风扇都有供电线和RGB线。风扇供电线可以接在主板的CPU-FAN接口，冷头的 小3pin接口可以接在CPU-OPT / CHA-FAN / SYS-FAN或者专门的AIO-FAN水泵接口。
装好后的样子。
第五步：给CPU涂好硅脂
涂硅脂秘诀：尽量涂满，尽量薄
第六步：对准螺栓，将冷头安装在CPU上，并拧好螺丝固定
AURAFLOW X和ZOOMFLOW系列水冷散热器安装教程
AM4平台
第一步：将AM4主板的原装散热底座拆除
第二步：将4个平头螺栓插进背板的AM4孔位当中
第三步：从主板的背面装好背板，并给螺栓套上垫圈
AURAFLOW X和ZOOMFLOW系列水冷散热器安装教程

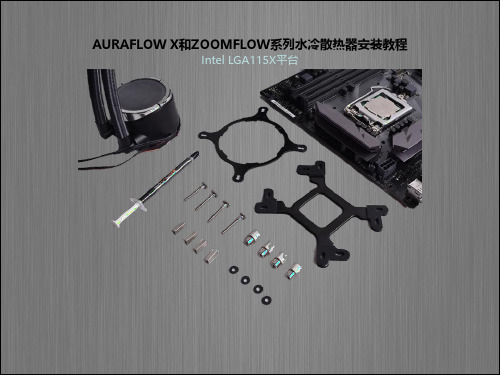

Intel LGA115X平台
第一步：将4个平头螺栓插进背板的LGA115X平台的孔位当中
第二步：从板的背面装好背板，给螺栓套上垫圈
第三步：拧上螺母固定好
第四步：将intel卡扣对准位置，固定在冷头上
找准箭头位置，顺时针旋转，卡好。
风扇和冷头的RGB线，可以通过一转四的RGB转接线，一起接在主板的RGB接口或者控制器上。
一转四RGB转接线
注意：箭头对应+12V针
散热器说明书
散热器说明书散热器说明书篇一：散热器使用说明书散热器使用说明书一、包装散热器未包装前，进出水口应套上胶帽或胶堵，防止异物进入片内。
在包装时一般用塑料袋或瓦楞纸，如顾客有特殊要求可按用户要求包装。
二、搬运散热器到达工地后，在摆放时地面需平整，底部垫起100mm的防潮物，装、卸、搬到时需轻拿轻放，不可损坏产品包装，需有防雨、防晒的保护措施。
三、安装1、散热器在安装前，不可卸下进出口胶帽或堵帽，保护内，外螺纹的完整性，保证安装质量。
2、在散热器安装工作完成之前或同一工程的其他装饰装修工作未完成时不要拆散热器上的包装，以免散热器表面损坏。
3、在安装产品（铜管铝翅片、铜铝复合型散热器在安装时更要特别注意！！）时，安装操作工应注意用专用工具（管钳、扳手），卡住片身丝头底部（不可损伤螺纹），用另一工具卡住所需上的管件，进行顺时针旋进，保持用力均匀平衡，不漏水为宜，防止单侧用力，以免损伤产品丝头的连接处。
4、安装连接进出口钢管，要与散热器的上下进出口丝头成轴线平行状态，长短应一致防止因钢管与片连接处的距离过远，硬拉，硬上。
5、产品配件放气阀在安装时，应放正放气阀，用手向里旋进，然后用扳手轻轻用力上紧，但用力需适度，以防止放气阀或铜堵在内，外螺纹掉扣，严禁用力过猛，造成工件损伤，如配件有损伤不可再用，需立即更换，但更换配件必须是出厂随产品附带的配套产品配件，不可随意采用其它的配件，防止造成因配件质量问题，造成不应有的损失。
四、使用维护保养注意事项1、散热器供暖系统应采用定压封闭系统运行。
2、采暖系统循环水质的要求，和补水的含氧量应符合国家标准GB/T1576-2001《工业锅炉水质》的规定。
3、散热器运行应按预定的标准工作压力。
4、散热器在运行期间或非采暖季节必须满足散热器的使用要求，散热器内不可缺水和断水，必须满水保养。
5、禁止利用工业废水，热电厂冷却作为热源，直接与散热器采暖系统连接。
6、使用中应防止其它物体撞击，划伤散热器，如出现局部小面积的起皮，脱落应及时用同颜色的漆进行补修，以免出现大面积的损坏。
水冷风扇安全操作规程
水冷风扇安全操作规程水冷风扇是利用水冷却系统来降低计算机温度的设备。
使用水冷风扇需要遵循一定的安全操作规程，以确保使用过程中的安全性和效果。
以下是水冷风扇的安全操作规程：一、安装前准备1.确保顺利安装所需的设备：水泵、水冷散热器、散热风扇、水冷管道、水箱等。
2.保证安装的场所有足够的空间，并注意通风和散热。
3.全面了解所需安装设备的操作手册和说明书，确保正确安装和使用。
二、装置安装部分1.打开台式机机箱并拆除原有风扇，确保它不会受到阻挡。
2.将水冷散热器固定在处理器风扇插座上，注意正确连接，避免松动或倾斜。
3.将散热风扇安装在机箱内的合适位置，并将风扇和散热器连接起来。
4.确保水泵、水箱和水冷管道安装在合适的位置并连接紧密，避免渗漏。
三、水冷系统相关操作1.首次使用前，先灌好冷却液，在电脑开机前确保散热系统内无空气，以防止气泡影响散热效果。
2.定期检查冷却液的水平，确保始终保持在正确的范围内。
如果发现液位过低，应及时添加冷却液。
3.定期清洁水冷系统，尤其是散热器和风扇上的灰尘和污垢，以保证最佳散热效果。
4.当拆除或更换部件时，务必关闭电源，并等待一段时间以确保系统内的冷却液完全冷却。
四、安全注意事项1.在任何情况下，不得试图拆下风扇的任何部件或在运行时打开机箱盖。
这可能会导致电击或其他危险。
2.在拆除或更换部件时，务必断开设备的电源连接，以免发生意外伤害。
3.当液冷系统处于运行状态时，避免严重震动或撞击，防止冷却液外泄或水泵故障。
4.遵守相关安全操作规程，如消防安全标准，以确保电脑使用过程的安全。
五、维护和故障排除1.定期检查水冷系统的各部件是否正常，如散热器、水泵、水箱等。
如发现异常现象，应立即修理或更换。
2.及时疏通水冷管道，确保流体正常循环，防止堵塞导致散热效果下降或损坏设备。
3.如果发生水泵故障、漏液或温度异常等情况，应立即停止使用并寻求专业的维修和检修。
4.请勿私自拆卸或修理水冷设备，以免损坏设备或造成自身伤害。
水冷安装教程
水冷安装教程
安装水冷系统的步骤如下：
1. 准备工具和材料：水冷套装、螺丝刀、螺丝批、散热膏、纸巾等。
2. 首先关闭计算机并拔掉电源插头，以确保安全操作。
3. 将计算机的侧板打开，找到需要安装水冷系统的CPU位置。
4. 清理CPU和散热器上的旧散热膏，使用纸巾轻轻擦拭干净。
5. 在CPU上小心地涂抹一层适量的散热膏，以确保散热效果。
6. 将水冷系统的水块（也称为冷头）安装到CPU上，确保接
触牢固。
7. 用螺丝批将水冷系统的散热器固定在计算机机箱上的相应位置，确保紧固扣扣紧。
8. 将水冷系统的水管连接到散热器和水冷系统上的相应接口，确保接头紧固。
9. 将水冷系统的水泵连接到主板上的相应接口，确保连接稳固。
10. 检查所有连接是否牢固，并确保没有松动的部分。
11. 重新安装计算机的侧板，并确保所有螺丝都紧固。
12. 接通电源并启动计算机，检查水冷系统是否正常运转，并
能够很好地降低CPU的温度。
13. 如果一切正常，关闭计算机并将电源插头插入插座，完成
安装。
希望以上教程对您有所帮助！。
安钛克水星散热器安装教程
1.安装螺钉到背板上，如下图
2.用固定卡扣固定好已经穿过去的螺钉，并且贴上绝缘胶（如果是AMD平台，还需要安装加厚胶垫和加厚绝缘
胶）
3.撕下绝缘垫的双面胶贴纸，穿过主板扣具孔黏贴在主板背面，防止其脱落
4.把螺丝穿过风扇并拧到冷排上，注意有点紧就可以了，千万别拧死，容易弄坏冷排和风扇
5.注意风扇线最好都留到机箱背板侧，这样方便走线并且美观
6.短螺丝穿过垫片和机箱铁片固定到冷排上
7.安装后如下图
8.冷头支架铁片固定方式如下图，注意方向
9.
10．方形标识接口就是散热器自带风扇出来的风扇线，接在水冷给的风扇转接线上。
圆圈标识接在主板cpu fan接口上
11.将垫片和弹簧螺丝穿过水冷头固定板和背板固定，带上点劲就可以了，不用拧死，注意不要忘记装垫片。
水冷头显卡安装方法
水冷头显卡安装方法用于从电脑CPU、北桥、显卡上吸收热量。
吸热部分吸收的热量通过在机身背面设计的散热器排到主机外面。
当今个人计算机散热领域中，风冷散热器虽然基本脱离了高噪音暴力散热的怪圈，但却普遍朝着大体积，多热管，还有超重量的方向发展，这对用户在散热器的实际使用和安装方面带来了很大不便，同时也对电脑配件的承重承压能力带来很大的考验。
鉴于上述后风冷时代所出现的困境，液冷散热器渐渐的被广大电脑用户所接受。
作为一种成熟的散热技术，液冷散热方式一直以来都被广泛应用于工业途径，如汽车，飞机引擎的散热。
将液冷散热技术应用于计算机领域其实并非是因为风冷散热已经发展到了尽头，而是由于液体的散热速度远远大于空气，因此液冷散热器往往具备不错的散热效果，同时在噪音方面也能得到很好的控制。
由于在散热效率和静音等方面有着的种种优势，在计算机风冷散热流行不久后，液冷散热也随之出现。
令人可喜的是，时至今日，计算机领域的液冷散热正在普及开来，这种状况归根结于液冷的安全性和稳定性有了很大的进步。
二、水冷散热器安装方法如今的水冷散热器往往具备很强的兼容性，通常都可以兼容Intel 和AMD平台的主流电脑，适用于Intel与AMD平台插槽接口大致包括：Intel平台主要包括：LGA2011, LGA1366, LGA1156, LGA1155,LGA1150;AMD平台主要包括：FM2, FM1, AM3+, AM3, AM2+, AM2。
迎广SR2436PRO一体式CPU水冷散热器使用说明书
1. 产品故事迎广AIO一体式水冷散热器迎来了强大升级！SR PRO延续SR系列的双涡轮专利水泵，可同步双驱动，确保高效降温效果。
改良式的铜底及高密度水冷排，搭配高风量Jupiter AJF120风扇，让过于热情的系统，也能快速恢复冷静。
全新的铝制阳极高品质冷头，以细腻工法将原本刚硬的水冷头带出高颜值，为玩家的机箱妆点不凡的品味，在动静之间，力与美同时2. 规格产品名称SR24 PROSR36 PRO产品型号IW-LC-SR24PROIW-LC-SR36PROCPU 插槽支援Intel® LGA 1200/ 2066/ 2011-V3/ 2011/ 1366/ 1156/ 1155/1151/ 1150AMD® AM4/ AM3+/ AM3/ AM2+/ AM2/ FM2+/ FM2/ FM1/ TR4冷排尺寸(长 x 宽 x 高)277 x 120 x 27 mm397 x 120 x 27 mm材质铝水冷管长度400 mm水冷管材质尼龙编织网橡胶管线水冷头 & 水泵尺寸(长 x 宽 x 高)68 x 68 x 100 mm 2.7 x 2.7 x 3.9"材质铝, 铜, 压克力转速等级2400 ± 10% RPM风扇产品名称Jupiter 系列 AJF120数量 2 PCS3 PCS尺寸(长 x 宽 x 高)120 x 120 x 26 mm 转速等级PWM 500-2500 ± 10% RPM噪音值23 dBA (正常)风量101.5 CFM (最大)风压4.22 mm / H2O 连接4-Pin (12V, PWM), 3-Pin (5V, ARGB)轴承形式双滚珠轴承包装尺寸 (长x 宽 x 高)331 x 265 x 136 mm459 x 244 x 142 mm淨重 1.8 kg 2.2 kg 毛重 2.4 kg2.8 kg保固5年* 产品规格视各销售区域略有不同。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水冷散热器的安装与使用
一、散热器与元件的安装
元件的冷却方式有加装散热器自然冷却，风冷和水冷等方式，为了使元件充分地发挥其额定性能并加强使用中的可靠性，除必须科学地选择散热器外还需正确地安装。
只有正确地安装散热器才能保证其与元件芯片间的热阻R j-hs满足数据表中的要求。
在元件与散热器的安装时，应注意以下事项：
1．散热器的台面必须与元件台面尺寸相匹配，防止压扁、压歪损坏器件。
2．散热器台面必须具有较高的平整、光洁度。
建议散热器台面粗糙度小于或等于1.6μm，平整度小于或等于30μm。
安装时元件台面与散热器台面应保持清洁干净无油污等脏物。
3．安装时要保证元件台面与散热器的台面完全平行、同心。
安装过程中，要求通过元件中心线施加压力以使压力均匀分布在整个接触区域。
用户手工安装时，建议使用扭矩扳手，对所有紧固螺母交替均匀用力，压力的大小要达到数据表中的要求。
4．在重复使用水冷散热器时，应特别注意检查其台面是否光洁、平整，水腔内是否有水垢和堵塞，尤其注意台面是否出现下陷情况，若出现了上述情况应予以更换。
水冷散热器安装图见下图(图1):
二．用注意事项
1．用户应根据应用线路特点、工作环境、可靠性等要求，正确选择器件参数，并留有合理余量。
2．器件冷却条件
（1）强迫风冷：风速≥6米/秒
（2）水冷：流量≥4升/分钟
进水温度5°C-35°C
水压≥1.5Kg/cm2
水质：循环水ρ≥2.5KWcm。
产品使用时，应保证符合规定的冷却条件，否者应降容使用。
散热器使用过程中，应注意放漏水、防堵塞、防凝露，出现问题时应及时处理或更换散热器。
3．严禁使用兆欧表（摇表）检查本器件。
如需检查整机装置的耐压能力时，应先将本器件的各电极短路。
4．万用表只能定型判断器件好坏。
用万用表“1欧姆”档测门极－阴极电阻，指针为零，说明门极短路；指针不动为开路。
万用表不能对器件耐压做定量判断。
若要对耐压和触发特性定性测试，请用专用测试仪或到厂商进行测定。
特别建议：
在重复使用水冷散热器时，应特别注意检查其台面是否光洁、平整，水腔内是否有水垢和堵塞，若出现了上述情况应予以更换。
