架空线路的拉线安装

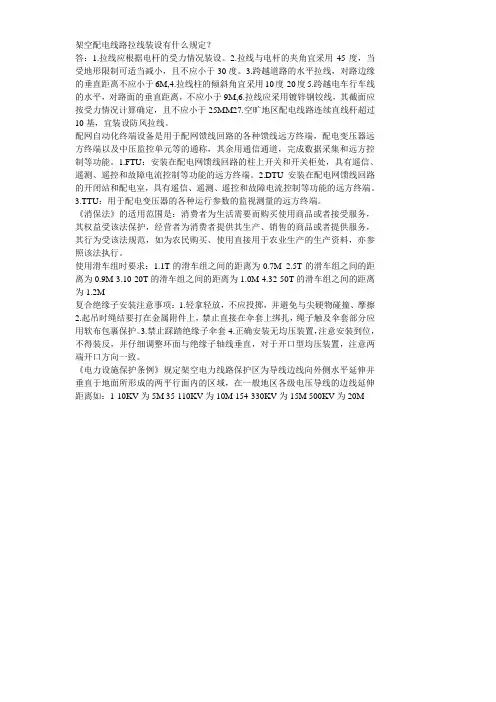

架空配电线路拉线装设有什么规定
架空配电线路拉线装设有什么规定？答：1.拉线应根据电杆的受力情况装设。
2.拉线与电杆的夹角宜采用45度，当受地形限制可适当减小，且不应小于30度。
3.跨越道路的水平拉线，对路边缘的垂直距离不应小于6M,4.拉线柱的倾斜角宜采用10度-20度5.跨越电车行车线的水平，对路面的垂直距离，不应小于9M,6.拉线应采用镀锌钢铰线，其截面应按受力情况计算确定，且不应小于25MM27.空旷地区配电线路连续直线杆超过10基，宜装设防风拉线。
配网自动化终端设备是用于配网馈线回路的各种馈线远方终端，配电变压器远方终端以及中压监控单元等的通称，其余用通信通道，完成数据采集和远方控制等功能。
1.FTU：安装在配电网馈线回路的柱上开关和开关柜处，具有遥信、遥测、遥控和故障电流控制等功能的远方终端。
2.DTU安装在配电网馈线回路的开闭站和配电室，具有遥信、遥测、遥控和故障电流控制等功能的远方终端。
3.TTU：用于配电变压器的各种运行参数的监视测量的远方终端。
《消保法》的适用范围是：消费者为生活需要而购买使用商品或者接受服务，其权益受该法保护，经营者为消费者提供其生产、销售的商品或者提供服务，其行为受该法规范，如为农民购买、使用直接用于农业生产的生产资料，亦参照该法执行。
使用滑车组时要求：1.1T的滑车组之间的距离为0.7M 2.5T的滑车组之间的距离为0.9M 3.10-20T的滑车组之间的距离为1.0M 4.32-50T的滑车组之间的距离为1.2M复合绝缘子安装注意事项：1.轻拿轻放，不应投掷，并避免与尖硬物碰撞、摩擦2.起吊时绳结要打在金属附件上，禁止直接在伞套上绑扎，绳子触及伞套部分应用软布包裹保护。
3.禁止踩踏绝缘子伞套4.正确安装无均压装置，注意安装到位，不得装反，并仔细调整环面与绝缘子轴线垂直，对于开口型均压装置，注意两端开口方向一致。
《电力设施保护条例》规定架空电力线路保护区为导线边线向外侧水平延伸并垂直于地面所形成的两平行面内的区域，在一般地区各级电压导线的边线延伸距离如：1-10KV为5M 35-110KV为10M 154-330KV为15M 500KV为20M。
室外架空线路的安装-PPT
双回路（鼓型）铁塔 （耐张，转角）
终端杆塔
终端杆塔位于线路首、末 段端，发电厂或变电站出线的 第一基杆塔是终端杆塔，线路 最末端一基杆塔也是终端杆塔。
它是一种能承受单侧导线 等的垂直荷载和风压力，以及 单侧导线张力的杆塔。
三、杆塔
室外架空线路的安装
三、塔杆
跨越杆塔 一般用于当线路跨越公路、铁路、河流、山谷、电力线、 通信线等情况。
（3）铜绞线（TJ） 该导线导电性能好，机械强度好，对风雨和化学腐蚀作用的抵抗力都较
室外架空线路强的安，装 但价格较高，是否选用根据实际需要而定。
四、架空导线和避雷线
（4）防腐钢芯铝绞线（LGJF） 具有钢芯铝绞线的特点，同时防腐性好，一般用在沿海地区、咸水湖及化工 工业地区等周围有腐蚀性物质的高压和超高压架空线路上。 钢芯铝绞线导线外层为铝线，作为
复合材料多股绞线是指两种材料的多股绞线，常见的是钢芯铝绞线，其线芯 部位由钢线绞合而成，外部再绞合铝线，综合了钢的机械性能和铝的电气性能， 成为目前广泛应用的架空导线。
架空电力线路一般都采用多股裸导线，但近几年来城区内的10kV架空配电线 路逐步改用架空绝缘导线。运行证明其优点较多，线路故障明显降低，一定程 室外度架空上线路解的安决装了线路与树木间的矛盾，降低了维护工作量，线路的安全可靠性明显 提高。 10kV主要有铜芯和铝芯交联聚乙烯绝缘导线，低压主要有JV和JLV。
电缆线路： 电缆线路的特点是造价高，不便分支，施工和维修难度大。与架
空线路相比，电缆线路就不妨碍市容和交通外，更重要的是供电可靠， 不受外界影响，不易发生因雷击、风害、冰雪等自然灾害造成的故障。 在现代企业中，电缆线路得到了广泛的应用，特别是在有腐蚀性气体 或蒸气，或易燃、易爆的场所应用最为广泛。
简述架空线施工中拉线的设置要求
简述架空线施工中拉线的设置要求架空线施工中拉线的设置要求包括以下几点：
1.拉线的方向必须与线路的走向保持一致，同时应避免过度的弯折和扭曲。
2.拉线的安装应考虑到地形、地质、气象等条件，以确保其能够承受相应的载荷
和应力。
3.拉线应与电杆的夹角保持适当的距离，通常为45°-60°，以满足线路的稳定性
和安全性要求。
4.拉线的材料应选用高强度钢材，并经过防腐处理，以确保其使用寿命和安全性。
5.在设置拉线时，应尽量避免对周围环境和设施的干扰，如有必要应采取相应的
防护措施。
6.拉线的设置应遵循国家相关标准和规范，以确保其符合电力线路施工的要求。
在实际施工中，拉线的设置应根据具体情况进行评估和调整，以确保线路的安全和稳定。
同时，施工完成后还需进行验收和维护，确保线路的正常运行和使用安全。
10kV架空电力线路的安装
• △U%：电压损失百分数（7%-10%）
• P：线路输送的有功功率（KW）
• UN：额定电压（V）
• R：线路电阻（Ω）
• XL：线路感抗，一般为0.35-0.4Ω/km
• cos：功率因数
• sin：无功功率与视在功率的比值
四.架空线路的安全距离
第二节 架空线路的结构
一. 导线的种类及选用 钢芯铜绞线（LGJ）：内部是钢线，外部是铝线。主要由 钢线受力，电流从铝线流过。 铝绞线（LJ）：一般用于35KV以下的架空线路上，机械强 度比钢芯铝绞线小，电杆间的距离不超过100m~150m 铜绞线（TJ）：机械强度高，导电性好，抗腐蚀，但是较 贵重 钢绞线（G）：机械强度大，导电性次于铜和铝，易氧化， 多用于小功率架空线路和接地线。
• 倒落式立杆
电杆起立至适当位置时，将杆底部逐渐放入坑内，并调整电杆的 位置。70°时，反向临时拉线要适度拉紧，防止电杆倾倒
• 架杆立杆
要注意，拉线和调整线的长度不应小于杆长的两倍，用力要 稳妥，配合要协调。注意架杆反方向支撑电杆，以防倾倒。
三.横担的组装
横担在电杆上安装的位置应符合下列要求 • 直线杆上的横担应安装在负荷的一侧 • 转角杆，分支杆，终端杆上的横担应安层横担装在所受

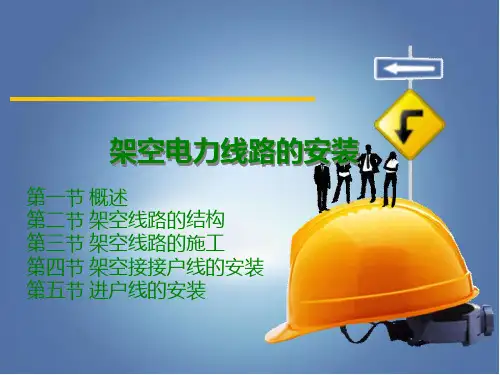

架空电力线路的安装
第一节 概述 第二节 架空线路的结构 第三节 架空线路的施工 第四节 架空接接户线的安装 第五节 进户线的安装
架空电力线路的组成
第一节 概述
一.线路的电压分类
• 我国现行电压标准规定分为三类 • 第一类额定电压在100V以下，主要用于安全照明及开关
设备的直流操作电源，如单相36V、24V、12V。 • 第二类额定电压在100-1000V,主要用于动力和照明，如
架空线路的拉线安装
架空线路的拉线安装1、工艺流程：拉线下料→拉线组合制作→拉线安装2、拉线下料：2.1根据规范和设计要求、拉线的组合方式确定拉线上、中、底把的长度及股数。
每把铅丝合成的股数应不少于三股，底把股数应比上、中把多两股。
2.2当使用铅丝时，应先抻直；使用钢绞线时，应在需要断线处的两侧用细铅丝缠绕。
然后下料。
3、拉线组合制作：3.1使用铅丝时，应将铅丝绞成合股。
绞合时，应使每股铅丝受力一致，绞合均匀。
3.2上、中、底把连接处煨扣鼻圈，安装拉线绝缘子，缠绕制作。
一般混凝土电杆的拉线可不装设拉线绝缘子，但穿越导线的拉线及水平拉线应装设绝缘子。
在断线情况下，拉线绝缘子距地面不应小于2.5m。
拉线的连接缠绕、固定应符合下列要求：3.2.1铅丝拉线可自身缠绕固定，中把与底把连接处可另数铅丝缠绕，缠绕应整齐、紧密、缠绕顺序、圈数及长度见表3—73所示。
3.2.2钢绞线拉线可使用钢索卡或铅丝缠绕固定。
a使用钢线卡固定时，每个连接端不得少于两个钢线卡。
中把的下端不应单独使用钢线卡固定，还应用铅丝缠绕固定。
b使用铅丝缠绕时，应缠绕整齐、紧密，缠绕长度见表3—74。
3.2.3使用UT型线夹、楔形线平时，线夹舌板与拉线接触应紧密，受力后无滑动现象。
拉线断头处与拉线主线应可靠固定（可使用铅丝缠绕）。
3.2.4UT型线夹或花篮螺栓的螺杆应露扣，并应有不小于螺杆丝扣长度可供调紧。
调整后UT型线夹的双螺母应并紧，花篮螺栓应封固（可使用铅丝缠绕）。
3.2.5拉线棒与接线盘连接后，其圆环开口处应用铅丝缠绕或焊接；当拉线棒与拉线盘的连接使用螺杆时，应垫方形垫圈，并用双螺母固定。
接线棒露出地面长度为500—700mm。
3.2.6拉线两端的扣鼻圈内应垫好心形环。
4、拉线安装：4.1将已安装好底把的拉线盘滑入坑内，找正后，分层填土夯实。
用拉线抱箍将拉线上端固定在电杆上。
拉线安装应符合下列要求：4.1.1拉线与电杆的夹角不宜小于45°，当受环境限制时，不应小于30°。
架空线路的导线架设安装方案
架空线路的导线架设安装方案依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于10kV及以下架空配电线路的导线架设安装工程。
2、施工准备2.1材料要求：2.1.1所采用的器材、材料应符合国家现行技术标准的规定，并应有产品合格证。
2.1.2导线：2.1.2.1导线不应有松股、交叉、折叠、断裂及破损等缺陷，裸铝绞线不应有严重腐蚀现象。
2.1.2.2不应有严重腐蚀现象。
2.1.2.3绝缘导线表面应平整，光滑、色泽均匀，绝缘层厚度应符合规定。
绝缘层应挤包紧密，且易剥离、绝缘线端部应有密封措施。
2.1.2.4导线最小截面应符合表2.1.2.4所示数值。
导线最小截面（mm2）表2.1.2.42.1.32.1.3.1瓷件与铁件组合无歪斜现象、且结合紧密、铁件镀锌良好。
2.1.3.2瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。
2.1.3.3弹簧销、垫的弹力适宜。
2.1.3.4高压绝缘子的交流耐压试验结果必须符合施工规范的规定。
2.1.4绑线：裸导线的绑线应选用与导线同金属的单股线，直径不应小于2.0mm，绝缘导线应选用绝缘绑线。
2.1.5耐张线夹、并沟线夹、钳压管、铝带2.1.5.1表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
2.1.5.2线夹转动灵活，与导线接触面符合要求。
2.1.5.3碗头挂板、平行挂板、直角挂板、U型挂环、球头挂环、拉板、曲型垫等。
2.1.5.4表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
2.1.5.5应热镀锌，镀锌良好，镀锌层无录音落，锈蚀现象。
2.1.6螺栓：2.1.6.1螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。
2.1.6.2螺杆与螺母的配合应良好，加大尺寸的内螺纹与有镀层的外螺纹配合，其公差应符合现行国家标准《普通螺纹直径1～300mm公差》的粗牙三级标准。
2.1.6.3螺栓宜有防松装置，防松装置弹力应适宜，厚度应符合规定。
架空配电线路拉线安装施工技术分析
…
…
…
……Leabharlann …………
．
皇 研霾． ． Ｊ
架 空配 电线路拉 线安 装施 工技 术分析
广 东电网公 司江 门台山供 电局 伍敬怡
【 摘要 】改革开放３ Ｏ 多年来 ，我国经 济取得 了巨大的成就，国 民经济快速发展的背后离不开电力企业的支持，可以毫不夸 张的说没有现代 电力企业就没有现代工业。为保 证电力的正常供应，拉线是配电线路安装过程一项重要技术措施。本文以架空配 电线路拉线安装为研究对象 ，对其施工过程 中的一些注 意事项及技术展开分析。希望本文 的提出，能为相关线路 拉线安装提供 参考。 【 关键词 】架空配电；拉线安装；施工准备；操作 工艺；质量标 准
２ ． ３ ． １ 拉线一般都采用 多股镀锌钢 绞线， 其 规格为Ｇ Ｊ 一 ３ ５ ～９ ５ ； ２ ． ３ ． ２ 普通拉线 的金具悬挂部 分通 常选用 楔 形线夹 ，而 调节部分侧选 用Ｕ Ｔ 型线夹 （ 如图 １ 所示 ）；
求。
１ ． １ ． ８ ． ３ 螺栓 宜有防松装置 ，防松装胃弹 拉盘 、拉棒 、拉线应 呈一直线 ： 力应适宜 ，厚度应符合规定 。 ２ ． ４ ． １ ． ２ 穿越 或邻 近带电线路的拉线应 加 １ ． １ ． ９ 其它 材料 ：竹 套管 、油 漆 、沥青 装绝缘 子； 油 、玻璃丝布等 。 ２ ． ４ ． １ ． ３ 拉 线安装 用紧线器的钳 头夹紧拉 １ ． ２主要机具 线尾 端，将紧线器尾 的钢 丝绳用卸扣 固定在 拉 １ ． ２ ． １铁铣、夯、紧线器 、剪线钳 。 棒环 外，转动紧线器 的手柄，使紧线器 的尾绳 １ ． ２ ． ２倒链、活扳手、脚扣 、安全带等 。 卷绕在线轴上 ，拉线 即被收紧 ； １ ． ３作业条件 ２ ． ４ ． １ ． ４ 线夹 舌板 与拉线应接 融紧密无滑 １ ． ３ ． １各种材料备齐 ，电杆组立完毕 。 动现 象，线夹的 凸肚应在 尾线侧 ，安装 时不 应 １ ． ３ ． ２ 高压 绝缘 子 的交流 耐压 试验 己完 损伤线股 ； 成 ，并符合施工规范规定 。 ２ ． ４ ． １ ． ５ 拉线 弯曲部 分不应 明显松股 ，拉 ２ ． 操作工艺 线 断头处与拉线主线应有 可靠固定 。线夹露 出 ２ ． １工艺流程 的尾线长度为３ ０ ０ ￣５ ０ ０ Ｊ Ｉ ｌ Ｉ Ｉ ｌ 并与主线绑扎 ； ： ＝二 二 二－ 二－ 二－ 二＿ 二＿ 二＝＿ 二二‘ ‘ ‘ － 二＿ 二＿ 二＿ 二＝＝－ 二－ 二－ 二： ： ： ’ － 二 二＿ ＿ 二－ 二－ 二＿ 二 ： 二 ＿ ２ ． ４ ． １ ． ６ 同组拉线使用双线 夹连板 时，其 ！ ｌ 拉线分坑定位 ｌ 一 ｛ 拉线组合 制作 １ ｌ 一４拉 线安 装 － ｌ ＝ ： ＝ ＝ ＝ ：＝ ＝ ＝ ： ＝ ＝ ＝ ： ＝ ＝ ． ＝ ＝ ＝ ＝ ： ＝ ＝： ＝ ＝ ＝＝ ＝ ： ． ＿ Ｌ ＝ ＝ ＝ ＝ ＝ ＝ ＝＝ ＝ ＝： ＝ 尾线端 的方 向应统一 ： ２ ． ２拉线分坑定位 ２ ． ４ ． １ ． ７ Ｕ Ｔ 型线夹 的双螺母应 并紧，安装
基坑开挖、立杆、架线、拉线施工安装工艺要求
10KV及以下架空配电线路安装工艺要求1.电杆基坑及基础埋设1.1.基坑施工前的定位符合下列规定：⑴.直线杆顺线方向位移，10KV及以下架空电力线路不应超过设计档距的3%, 直线杆横线路方向位移不超过50mm。
⑵.转角杆、分支的横线路、顺线路方向的位移均不应超过50mm。
1.2.电杆基础坑深应符合设计规定。
电杆基础坑深度允许偏差应为+100mm、-50mm。
同基基础坑在允许偏差范围内按最深一坑抄平1.3.电杆的埋深应符合设计规定，一般为杆高的1/6，有底盘时坑深等于埋1.4.电杆的拉线基础与堤坝基础间的水平距离不应小于电杆埋设深度的 2 倍。
电杆的拉线基础与沟渠边沿距离不应小于1.0M，小于1.0M时应有保护基础措施。
1.5.双杆基础坑应符合下列规定：1）根开中心偏差不应超过+30mm，两杆坑深度应相等；2）直线杆、跨越杆、直线耐张杆。
两杆坑基底标高应相等；3）转角耐张双杆基础坑，内角坑高于外角坑2――3cm，使转角杆向外侧有一定倾斜。
1.6.15M及以上的转角、耐张杆，在沼泽地带；地下水位较高的杆位，应设底盘。
为防止洪水冲刷和基础冻胀，可采用高杆深埋措施。
电杆基础用底盘时，底盘圆形平面应与电杆中心垂直，找正后应填土夯实至底盘平面。
底盘的原槽直径不允许超过电杆根直径50mm。
1.7.电杆基础用卡盘时应符合以下原则：1）安装前应将其下部分层夯实，安装方向、位置、深度应符合设计要求；无设计要求时，上平面据地面不应小于500mm，安装方向应考虑主风向。
2）卡盘弧面应与电杆吻合，卡盘螺栓应紧固可靠。
3）12m 及以下电杆除在沼泽地、或地下水位较高或砂壤路径外可不用卡盘；15M及以上水泥杆当倾覆稳定安全系数不够时应使用卡盘。
1.8.基坑回填土应符合下列规定：1）土块应打碎。
2）10KV及以下架空电力线路基坑每回填30cm应夯实一次。
3）松软土质的基坑，回填土时应增加夯实次数或采取加固措施。
4）回填土后的电杆基础宜设防沉土层。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
架空线路的拉线安装
1、工艺流程：
拉线下料T拉线组合制作T拉线安装
2、拉线下料：
2.1根据规范和设计要求、拉线的组合方式确定拉线上、中、底把的长度及股数。
每把铅丝合成的股数应不少于三股，底把股数应比上、中把多两股。
2.2当使用铅丝时，应先抻直；使用钢绞线时，应在需要断线处的两侧用细铅丝缠绕。
然后下料。
3、拉线组合制作：
3.1使用铅丝时，应将铅丝绞成合股。
绞合时，应使每股铅丝受力一致，绞合均匀。
3.2上、中、底把连接处煨扣鼻圈，安装拉线绝缘子，缠绕制作。
一般混凝土电杆的拉线可不装设拉线绝缘子，但穿越导线的拉线及水平拉线应装设绝缘子。
在断线情况下，拉线绝缘子距地面不应小于
2.5m。
拉线的连接缠绕、固定应符合下列要求：
3.2.1铅丝拉线可自身缠绕固定，中把与底把连接处可另数铅丝缠绕，缠绕
应整齐、紧密、缠绕顺序、圈数及长度见表3—73 所示。
3.2.2钢绞线拉线可使用钢索卡或铅丝缠绕固定。
a 使用钢线卡固定时，每个连接端不得少于两个钢线卡。
中把的下端不应单独使用钢线卡固定，还应用铅丝缠绕固定。
b 使用铅丝缠绕时，应缠绕整齐、紧密，缠绕长度见表 3 —74。
323使用UT型线夹、楔形线平时，线夹舌板与拉线接触应紧密，受力后
无滑动现象。
拉线断头处与拉线主线应可靠固定（可使用铅丝缠绕）。
3.2.4UT型线夹或花篮螺栓的螺杆应露扣，并应有不小于螺杆丝扣长度可供调紧。
调整后UT型线夹的双螺母应并紧，花篮螺栓应封固（可使用铅丝缠绕）。
3.2.5拉线棒与接线盘连接后，其圆环开口处应用铅丝缠绕或焊接；当拉线棒与拉线盘的连接使用螺杆时，应垫方形垫圈，并用双螺母固定。
接线棒露出地面长度为500—700mm。
3.2.6拉线两端的扣鼻圈内应垫好心形环。
4、拉线安装：
4.1将已安装好底把的拉线盘滑入坑内，找正后，分层填土夯实。
用拉线抱箍将拉线上端固定在电杆上。
拉线安装应符合下列要求：
4.1.1拉线与电杆的夹角不宜小于45°，当受环境限制时，不应小于30°。
水平拉线的拉桩坠线与拉桩杆夹角不应小于30°。
4.1.2终端杆及耐胀杆承力拉线应与线路方向对正；分角拉线应与线路分角线方向对正；防风拉线应与线路方向垂直。
4.1.3拉线盘的埋设深度最低不应低于1.3m，且应符合设计要求。
4.1.4水平拉线的拉桩杆的埋设深度不应小于杆长的，拉线距路面中心的垂直距离不应小于6m,拉桩坠线与拉桩杆夹角不应小于30°拉桩杆应向张力反方向倾斜10°—20°坠线上端距杆顶应为250mm;水平拉线对通车路面边缘的垂直距离不应小于5m。
4.1.5当拉线位于交通要道或人易接触的地方，须加装竹套管保护。
竹套管上端垂直距地面不应小于1.8m，并应涂有明显标志（如红、白相间的油漆）。
4.2撑杆的安装，撑杆埋深不宜小于0.5m，并设有防沉措施。
撑杆与主杆之间夹角应为30°，允许偏差为±5。
°
4.3 进行拉线中、底把连接。
可使用紧线器拉紧拉线，并使终端杆及转角杆向拉线侧倾斜，应保证使紧线后的终端杆及转角杆向拉线侧的倾斜不大于一个电杆梢
径；水平拉线的拉桩杆向张力反方向倾斜15°—20°。
