基于电子纸的节能电子闹钟系统设计

合集下载

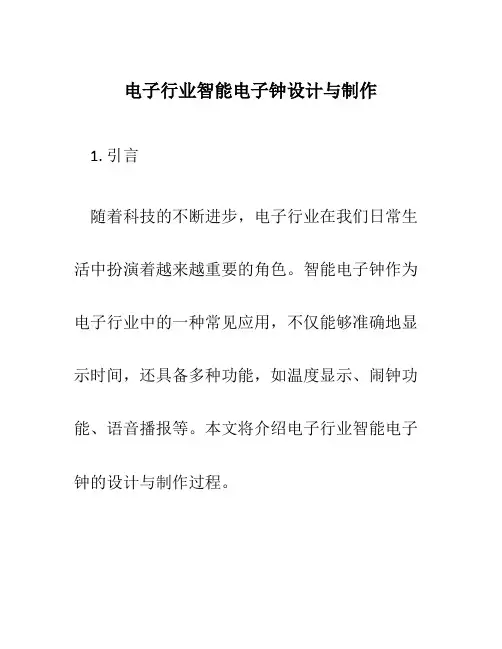

电子行业智能电子钟设计与制作

电子行业智能电子钟设计与制作

电子行业智能电子钟设计与制作1. 引言随着科技的不断进步,电子行业在我们日常生活中扮演着越来越重要的角色。

智能电子钟作为电子行业中的一种常见应用,不仅能够准确地显示时间,还具备多种功能,如温度显示、闹钟功能、语音播报等。

本文将介绍电子行业智能电子钟的设计与制作过程。

2. 设计需求在设计智能电子钟之前,我们首先需要明确设计需求。

根据市场调研和用户需求分析,我们确定以下设计需求:•显示时间:智能电子钟需要能够准确地显示当前的时间,包括小时、分钟和秒。

•温度显示:智能电子钟需要具备温度传感器,能够实时监测环境温度,并将温度显示在屏幕上。

•闹钟功能:智能电子钟需要具备闹钟功能,用户可以设置闹钟时间,到达指定时间后,智能电子钟会发出响铃提醒。

•语音播报:智能电子钟需要能够通过扬声器进行语音播报,包括时间、温度和闹钟提醒等。

3. 系统设计基于设计需求,我们将进行系统设计,包括硬件设计和软件设计两个方面。

3.1 硬件设计硬件设计是智能电子钟实现功能的基础。

以下是硬件设计的要点:•处理器:选择一款高性能的微控制器作为处理器,具备足够的计算和控制能力。

•显示屏:选择一块合适的液晶显示屏,能够清晰地显示时间和温度。

•温度传感器:选择一款高精度的温度传感器,能够准确地测量环境温度。

•扬声器:选择一款高音质的扬声器,能够清晰地播放语音。

3.2 软件设计软件设计是智能电子钟实现各项功能的关键。

以下是软件设计的要点:•时间显示:编写程序,获取当前时间,并将时间显示在液晶屏上。

•温度显示:编写程序,读取温度传感器的数据,并将温度显示在液晶屏上。

•闹钟功能:编写程序,实现闹钟功能,包括设置闹钟时间、闹钟提醒等。

•语音播报:编写程序,通过扬声器进行语音播报,包括时间、温度和闹钟提醒等。

4. 制作过程4.1 硬件制作根据硬件设计的要点,进行硬件制作的具体步骤如下:1.按照电路图连接微控制器、液晶显示屏、温度传感器和扬声器等模块。

2.确保电路连接正确,检查是否有短路或接触不良的问题。

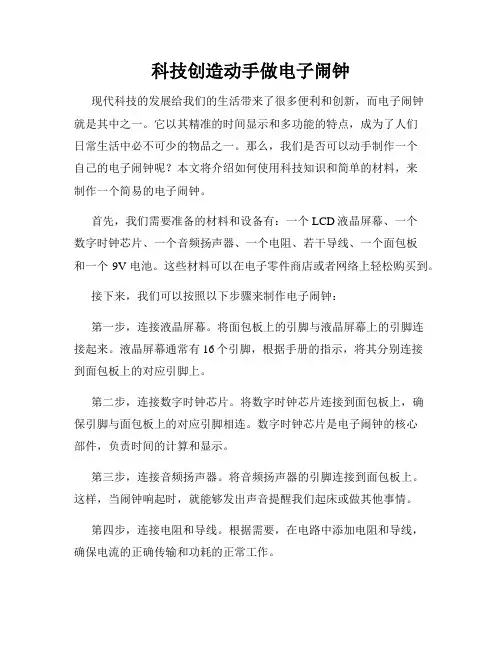

科技创造动手做电子闹钟

科技创造动手做电子闹钟

科技创造动手做电子闹钟现代科技的发展给我们的生活带来了很多便利和创新,而电子闹钟就是其中之一。

它以其精准的时间显示和多功能的特点,成为了人们日常生活中必不可少的物品之一。

那么,我们是否可以动手制作一个自己的电子闹钟呢?本文将介绍如何使用科技知识和简单的材料,来制作一个简易的电子闹钟。

首先,我们需要准备的材料和设备有:一个LCD液晶屏幕、一个数字时钟芯片、一个音频扬声器、一个电阻、若干导线、一个面包板和一个9V电池。

这些材料可以在电子零件商店或者网络上轻松购买到。

接下来,我们可以按照以下步骤来制作电子闹钟:第一步,连接液晶屏幕。

将面包板上的引脚与液晶屏幕上的引脚连接起来。

液晶屏幕通常有16个引脚,根据手册的指示,将其分别连接到面包板上的对应引脚上。

第二步,连接数字时钟芯片。

将数字时钟芯片连接到面包板上,确保引脚与面包板上的对应引脚相连。

数字时钟芯片是电子闹钟的核心部件,负责时间的计算和显示。

第三步,连接音频扬声器。

将音频扬声器的引脚连接到面包板上。

这样,当闹钟响起时,就能够发出声音提醒我们起床或做其他事情。

第四步,连接电阻和导线。

根据需要,在电路中添加电阻和导线,确保电流的正确传输和功耗的正常工作。

第五步,连接电池。

将9V电池连接到面包板上的电源接口上,这样就能够为电子闹钟提供电源。

完成以上步骤后,我们的电子闹钟就制作完成了。

现在,我们可以测试它的功能。

通过按下按钮,我们可以设置闹钟的时间和日期。

数码时钟芯片会根据我们设置的时间来进行计算,并在液晶屏幕上显示出来。

当闹钟时间到达时,音频扬声器就会发出响声,提醒我们准时起床或进行其他活动。

总结一下,制作一个简易的电子闹钟并不困难。

只需要准备一些简单的材料和设备,并按照上述步骤进行连接和设置,我们就能够制作出一个属于自己的电子闹钟。

这不仅是一次实践科技知识的机会,也能够提高我们的动手能力和创造力。

让我们动手试一试吧!。

电子行业电子钟设计报告

电子行业电子钟设计报告

电子行业电子钟设计报告1. 引言在现代社会中,电子钟作为一种时间显示设备,被广泛应用于各个领域,例如办公室、学校、铁路站等。

本文将介绍电子行业电子钟的设计过程、功能要求以及原理。

2. 设计过程电子行业电子钟的设计过程可以分为如下几个步骤:2.1 确定需求首先,我们需要明确电子行业电子钟的功能需求。

根据电子行业的特点,我们需要考虑以下功能: - 精确的时间显示 - 大字体显示 - 高亮度显示- 易于操作和设置 - 耐用性和稳定性2.2 选取合适的硬件平台根据功能需求,我们需要选择合适的硬件平台来搭建电子钟。

一般来说,我们可以选择微控制器作为主控芯片,并结合数字显示器和时钟模块来实现计时和显示功能。

2.3 硬件电路设计在确定硬件平台后,我们需要设计电子钟的硬件电路。

电子时钟的主要电路包括时钟模块和显示模块。

时钟模块可以使用石英晶体振荡器来提供精确的时钟信号,而显示模块可以选择使用数码管或LCD来显示时间。

2.4 软件程序设计设计完硬件电路后,我们需要编写软件程序来控制硬件并实现各项功能。

软件程序需要包括时钟控制、显示控制、设置功能等。

2.5 调试和优化完成软件编程后,我们需要对系统进行调试和优化。

调试过程中,我们需要确保各项功能正常运作,并对性能进行测试和优化。

3. 功能要求根据电子行业的特点和用户需求,我们对电子行业电子钟的功能要求如下:3.1 精确的时间显示电子钟需要能够准确显示当前的时间,通过与标准时间源的同步,保证时间的准确性。

3.2 大字体显示电子钟需要采用大字体显示,以便用户能够清晰地看到时间。

3.3 高亮度显示电子钟需要具有高亮度的显示效果,以适应不同光照条件下的使用需求。

3.4 易于操作和设置电子钟需要配备简洁明了的操作界面,以方便用户进行时间设置和功能选择。

3.5 耐用性和稳定性电子钟需要具备较强的耐用性和稳定性,能够长时间稳定运行并抵抗外界干扰。

4. 原理电子行业电子钟的原理基于以下几个方面:4.1 时钟模块电子钟的时钟模块一般采用石英晶体振荡器作为时钟源。

eda智能闹钟课程设计

eda智能闹钟课程设计

eda智能闹钟课程设计一、课程目标知识目标:1. 学生能理解EDA智能闹钟的基本原理,掌握其电路组成和工作机制。

2. 学生能运用所学的电子元件,设计并搭建一个简易的EDA智能闹钟。

3. 学生了解时间计算、闹钟设定等基本概念,并能运用到实际操作中。

技能目标:1. 学生掌握电路图的阅读和绘制方法,能够根据电路图搭建电路。

2. 学生能够运用编程软件,编写简单的闹钟程序,实现闹钟的基本功能。

3. 学生通过小组合作,培养沟通协调、问题解决和团队协作能力。

情感态度价值观目标:1. 学生培养对电子科技的兴趣,激发创新精神和实践能力。

2. 学生在课程中认识到科技对生活的改变,提高对科技发展的关注。

3. 学生通过课程学习,增强环保意识,培养节能降耗的观念。

课程性质:本课程为电子技术实践课程,结合理论知识和实际操作,培养学生的动手能力和创新能力。

学生特点:五年级学生,对新鲜事物充满好奇,动手能力强,具备一定的团队合作能力。

教学要求:结合学生的特点,注重理论与实践相结合,鼓励学生动手实践,培养创新思维和问题解决能力。

将课程目标分解为具体的学习成果,便于教学设计和评估。

二、教学内容本课程教学内容分为以下三个部分:第一部分:基本原理与元件认识1. 闹钟原理:讲解闹钟的基本工作原理,如计时、闹铃等。

2. 电子元件:学习常用电子元件,如电阻、电容、二极管、三极管等,并了解其作用。

3. 电路图阅读:学会阅读简单的电路图,了解电路的连接方式。

第二部分:EDA智能闹钟设计与搭建1. 设计思路:讨论智能闹钟的设计思路,明确功能需求。

2. 编程软件:学习使用编程软件,如Arduino,编写闹钟程序。

3. 电路搭建:根据电路图,搭建智能闹钟的硬件电路。

第三部分:实践操作与优化1. 功能测试:测试智能闹钟的基本功能,如闹钟设定、时间显示等。

2. 程序优化:根据测试结果,优化程序,提高闹钟的稳定性。

3. 小组讨论:以小组为单位,分享设计心得,探讨改进方案。

基于电子纸的节能电子闹钟系统设计

基于电子纸的节能电子闹钟系统设计

基于电子纸的节能电子闹钟系统设计电子纸是新一代显示装置,它具有超低功耗、超宽视角、高对比度、高反射、无需背光源纯反射模式、双稳态显示、防强光等特点。

当电子纸微胶囊做于柔性基板上,则其具有和纸一样的可弯曲的特性,而且显示的视觉感官效果几乎和纸张一样。

电子纸对比其他显示装置如LED、LCD等更加节能,观看效果更佳。

本设计采用电子纸作为电子闹钟的显示屏幕,使用时基芯片DS1302提供精准的年月日及时分秒,温度传感器LM75A提供实时温度信息,单片机MSP430作为控制系统,干电池供电。

总体具有工作电压宽,耗能低,工作时间长,显示界面清新等优良特点。

对时基芯片采取双电源供电即可避免更换电池重调时间的繁琐。

整体都采用低耗能、宽电压工作器件,有效延长电池的工作时间。

一、电子纸显示器的基本原理本设计采用大连佳显电子的2.1寸电子纸,型号为GDE021A1。

1.基本性能特点(1)分辨率为172X72,显示区域48.16X20.16,四灰阶数可显示黑、白、灰阶,对比度达10:1,反射率35%,运行温度为0~50℃。

双稳态性,只在电子纸刷新时耗电。

(2)刷新时间300ms,响应时间100ms,使用寿命(无故障刷新次数):100万次以上。

(3)超低功耗,只在改变显示内容时耗电,刷新时的功耗为0.012mW/cm2。

工作电压2.4V~3.3V。

(4)串行外设接口,内置振荡器,波形存储在片上OTP,采用COG封装,IC厚度250um。

2.电子纸的工作原理电子纸(赛伦纸)技术是一种“微胶囊电泳显示”技术。

其基本原理是悬浮在液体中的带电纳米粒子受到电场作用而产生迁移。

电子纸是一种薄膜状的材料,它是由成千上万个微小的胶囊状颗粒(称为微胶囊)涂在一种塑料基材上而制成的。

微胶囊是电子纸的基本单元,它里面包含了两种不同颜色的纳米粒子。

电子纸的工作原理如图所示:图1.赛伦显示器工作原理赛伦纸膜片是赛伦纸显示模组的核心材料,负责显示人眼实际看到的图案。

多功能电子钟设计

多功能电子钟设计

多功能电子钟设计首先,为了满足人们对时间的精准要求,我在电子钟中加入了一个精准的石英晶体振荡器。

这样,电子钟的时间误差就能够控制在一秒以内,与各种精准时间标准相比,误差可以忽略不计了。

同时,在设计时还要特别考虑功耗的问题,创造出一款更为省电的电子钟,为使用者节省额外的能源开支。

其次,我想吸取闹钟的总结意见,提出创新性的方案。

我的电子钟实现了多组闹钟功能,用户可以设置不同的时间和铃声,满足不同的生活需求。

用户还可以通过闹钟设置“重复”功能,每天同一时间自动响铃,杜绝打盹儿的行为。

为避免用户在睡眠中被过大声的闹钟声吵醒,我的电子钟还可以设置渐进式响铃,每隔一段时间音量逐渐变大。

除此之外,响铃声音也可以自由选择,用户可以循序渐进的把铃声调的越来越响亮。

这样的设计不仅符合现代青年的要求,还能够极大方便老年人的使用。

在其他方面上我们的电子钟还具备一系列强大的功能,比如说温度湿度的监测。

用户可以在电子钟上即时查看当前的温度和湿度数据,配合一个简洁的数据管理界面,在电子钟上能一次性看到当前时刻温湿度数据的变化,这尤其方便于有心脏病等生活习惯严苛的人群。

此外,电子钟上还具备了倒计时的功能,倒计计时模式下闹钟只需一轻触即可开启。

在为泡茶、烹饪等场合制定计划时,用户可以在电子钟上设置倒计时功能,到时倒计时模式下就会进行反向倒计时,提醒用户就要去拿泡好的茶或取出食物了。

总之,这款多功能电子钟不仅能够提醒您时间,且功能齐全,各种细节考虑得到位。

语音提示,一键式操作,创新领先的快速体验,断电存储功能,这些不仅极大的满足了人们的关于生活场景上多样化需求,同时也大幅度的增加了用户的使用体验。

最后设计的重点之一是,凹凸纹表盘给时钟带来了一份不一般的质感。

1英寸蓝底白字显示屏加上黑灰渐变镜面底盘,这种配色既低调又有品位。

同时,电子钟还支持多国语言显示,满足海外客户的敏感性需求,其中英文、中国语及法语是最基本的三种语言。

总而言之,这款多功能电子钟能够解决您日常生活方面的一切小问题,展现自己的精致和实用,让您更加轻松自如的面对生活。

简易电子闹钟电子课程设计

简易电子闹钟电子课程设计

简易电子闹钟电子课程设计一、课程目标知识目标:1. 让学生掌握简易电子闹钟的基本原理,包括时钟电路、闹钟设置和显示功能。

2. 了解常见电子元器件的功能和作用,如电阻、电容、二极管、三极管等。

3. 掌握数字电路的基础知识,如逻辑门、触发器等。

技能目标:1. 培养学生运用所学知识设计简易电子闹钟的能力,具备实际操作和调试电路的技能。

2. 提高学生分析问题和解决问题的能力,学会查阅相关资料,了解电子技术发展趋势。

情感态度价值观目标:1. 培养学生对电子技术的兴趣和爱好,激发创新意识和实践欲望。

2. 增强学生的团队合作意识,培养沟通与协作能力。

3. 培养学生严谨、细致、勤奋的学习态度,养成良好地时间管理观念。

课程性质:本课程为电子技术实践课程,注重理论联系实际,培养学生动手操作和创新能力。

学生特点:本课程针对初中或高中年级学生,他们对电子技术有一定的基础,好奇心强,具备一定的动手能力。

教学要求:结合学生特点,注重启发式教学,引导学生主动探究,充分调动学生的积极性。

将课程目标分解为具体的学习成果,以便在教学过程中进行有效评估。

二、教学内容1. 电子元器件基础知识:介绍电阻、电容、二极管、三极管等基本元器件的原理、功能及应用。

- 教材章节:第一章 电子元器件- 内容列举:1.1 电阻、1.2 电容、1.3 二极管、1.4 三极管2. 数字电路基础:讲解逻辑门、触发器等基本数字电路的原理和应用。

- 教材章节:第二章 数字电路- 内容列举:2.1 逻辑门、2.2 触发器3. 简易电子闹钟电路设计:分析电子闹钟的原理,指导学生设计并搭建简易电子闹钟电路。

- 教材章节:第三章 时钟电路- 内容列举:3.1 时钟电路原理、3.2 闹钟设置与显示、3.3 简易电子闹钟设计4. 实践操作与调试:培养学生动手操作能力,学会使用万用表、示波器等工具进行电路测试与调试。

- 教材章节:第四章 电子电路实践- 内容列举:4.1 万用表使用、4.2 示波器使用、4.3 电路测试与调试5. 创新设计与展示:鼓励学生发挥创意,对简易电子闹钟进行改进和优化,并进行成果展示。

毕业设计——基于PIC16F877的智能电子钟设计

毕业设计——基于PIC16F877的智能电子钟设计

基于PIC16F877的智能电子钟设计1 引言随着电子技术产业结构调整,生产工艺的飞速发展,人们生活水平的不断提高,家用电器逐渐普及,而随着人们对周围环境便利程度的要求,市场对于智能时钟控制系统的需求也越来越大。

智能钟应实现的主要功能为:能实现二十四小时制的时分秒显示,具有快速手动校时电路,具有整点报时功能,具有闹钟表功能(可设置时分),具有倒计时功能。

2 设计原理及方案2.1 设计原理单片机是一门技术性、应用性很强的学科,实践教学是它的一个极为重要的环节。

不论是硬件扩展、接口应用还是编程方法、程序调试,都离不开实践。

本次设计的目的是通过完成一个涉及PIC单片机都种资源应用并具有综合功能的小系统目标板的设计与编程应用,能够对电子电路、电子元器件、印制电路板等方面的知识进一步加深认识,同时在软件编程、排版调试、焊接技术、相关仪器设备的使用技能等方面得到较全面的锻炼和提高,为今后能够独立进行某些单片机应用系统的开发设计工作打下一定的基础。

该电子时钟不但具有显示时、分、秒的作用,而且用按键还可以实现时间的调整和闹铃的设定。

本次综合实践完成了在单片机数据采集与定时系统的硬件电路设计后的基础上,焊接制作电路板,完成该系统的软件设计与调试。

待仿真成功后,再将程序烧写入单片机中。

2.2 设计方案系统结构整个电子时钟系统电路可分为五大部分:中央处理单元(CPU)、电源电路部分、显示部分、键盘输入部分。

系统由PIC16F877、LED 数码管、按键、发光二极管等部分构成,能实现时间的调整、定时时间的设定,输出等功能。

系统的功能选择由SB0、SB1、SB2、SB3、SB4 完成。

其中SB0 为时间校对,定时器调整功能键,按SB 0 进入调整状态。

SB1 为功能切换键。

第一轮按动 SB1 依次进入一路、二路、三路定时时间设置提示程序,按SB3 进入各路定时调整状态。

定时时间到,二极管发亮。

到了关断时间后灭掉。

如果不进入继续按SB1 键,依次进入时间年位校对、月位校对、日位校对、时位校对、分位校对、秒位校对状态。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

基于电子纸的节能电子闹钟系统设计
基于电子纸的节能电子闹钟系统设计
电子纸是新一代显示装置,它具有超低功耗、超宽视角、高对比度、高反射、无需背光源纯反射模式、双稳态显示、防强光等特点。

当电子纸微胶囊做于柔性基板上,则其具有和纸一样的可弯曲的特性,而且显示的视觉感官效果几乎和纸张一样。

电子纸对比其它显示装置如LED、LCD等更加节能,观看效果更佳。

本设计采用电子纸作为电子闹钟的显示屏幕,使用时基芯片DS1302提供精准的年月日及时分秒,温度传感器LM75A提供实时温度信息,单片机MSP430作为控制系统,干电池供电。

总体具有工作电压宽,耗能低,工作时间长,显示界面清新等优良特点。

对时基芯片采取双电源供电即可避免更换电池重调时间的繁琐。

整体都采用低耗能、宽电压工作器件,有效延长电池的工作时间。

一、电子纸显示器的基本原理
本设计采用大连佳显电子的2.1寸电子纸,型号为GDE021A1。

1.基本性能特点
(1)分辨率为172X72,显示区域48.16X20.16,四灰阶数可显示黑、白、灰阶,对比度达10:1,反射率35%,运行温度为0~50℃。

双稳态性,只在电子纸刷新时耗电。

(2)刷新时间300ms,响应时间100ms,使用寿命(无故障刷新次数):100万次以上。

(3)超低功耗,只在改变显示内容时耗电,刷新时的功耗为0.012mW/cm2。

工作电压2.4V~3.3V。

(4)串行外设接口,内置振荡器,波形存储在片上OTP,采用COG封装, IC厚度250um。

2.电子纸的工作原理
电子纸(赛伦纸)技术是一种“微胶囊电泳显示”技术。

其基本原理是悬浮在液体中的带电纳米粒子受到电场作用而产生迁移。

电子纸是一种薄膜状的材料,它是由成千上万个微小的胶囊状颗粒(称为微胶囊)涂在一种塑料基材上而制成的。

微胶囊是电子纸的基本单元,它里面包含了两种不同颜色的纳米粒子。

电子纸的工作原理如图所示:
图1.赛伦显示器工作原理赛伦纸膜片是赛伦纸显示模组的核心材料,负责显示人眼实际看到的图案。

底板作为赛伦纸显示器的像素电极(下电极),用于控制赛伦纸每个像素的黑白变化。

赛伦纸膜片可经过层压的方式贴合在底板上。

驱动芯片可根据控制指令和信号产生相应的逻辑电平和时序,用于控制底板每个像素(或段码)的工作时序和状态,并使赛伦纸能够显示所需图案。

赛伦纸显示器无需背光源,其次,具有双稳态性。

即当显示静态图像的时候,赛伦纸能够完全不耗电,换句话说,就是即使断开所有电源,赛伦纸显示器依然能够保留最后一幅画面。

3. GDE021A1的引脚功能
GDE021A1采用COG(chip on glass)封装,引脚排布如图2所示。

VccIO、VCI 接由两节干电池串联供电+3V。

其中电源+3V需进行升压处理以提供电子纸刷新需要的高电压。

具体升压电路及引脚连接如图3所示。

cs为片选端,低电平有效。

D/C是数据/命令控制引脚,与MCU以4线SPI模式相连。

当D/C为高电平,表明D1输入为数据;当D/C为低电平时,表明D1输入为命令字。

BUSY为忙状态引脚,当芯片忙碌该引脚输出为高电平,不忙碌时输出为低电平。

该引脚能够提供MCU查询,当处于不忙碌时MCU则能够向GDE021A1输入控制命令或者显示数据。

BS1为接口选择控制端,当BS1为低电平,与MCU执行3线SPI模式传输;当BS1为高电平,与MCU执行4线SPI模式传输。

TSCL和TSDA为GDE021A1与温度传感器的I2C 接口。

图2 GDE021A1引脚功能图3 升压控制连接示意图。
