高支模专项验收表
高大模板支撑体系联合验收表项目名称江苏生命科技创新园C-6搭设部位地下负一层底板1-17/A-K轴支模高度 3.8m搭设班组顾杰仁班组长凌志成施工执行标准及编号《建筑施工安全检查标准》JGJ59-2011、《建筑施工模板安全技术规范》JGJ 162-2008 专项方案编审程序符合性符合安全技术交底情况已交底钢管扣件螺杆进场是否验收是责任人材质、规格与方案的符合性符合要求责任人检查内容允许偏差方案要求检查验收记录立杆间距梁底±30mm 800×800 mm 板底±30mm 800×800 mm 步距±20mm ≤1500mm立杆垂直度≤H/200且≯100mm 3.8m高小于19mm 扣件螺栓力矩40-65N·M 40-65N·M螺杆伸出钢管顶部≯200mm，螺杆外径与立柱钢管内径的间隙≯3mm立杆基础砼楼板垫木、底座、支托，垫板厚度≮50mm 垫木，厚度≮50mm 立杆底距地面200mm高处，沿纵横水平方向按纵下横上的程序设置扫地杆立杆应采用对接连接、相邻连接位置不得在同步内且竖向错开≮500mm，距离主节点≯步距的1/3立杆自由端＜50mm 纵、横向水平杆设置纵横满设剪刀撑垂直纵、横向每隔四排设置水平（高度>4米）其他（与主体结构联系）搭设单位验收意见结论：搭设班组长：安全员：搭设单位负责人：验收日期：年月日监理单位验收意见结论：安全监理工程师：总监理工程师：验收时间：年月日专家组代表验收结论结论：验收专家代表：验收时间：年月日欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。
高支模验收表
施工荷载
模板自重0.30kN/m2，混凝土钢筋自重25.10kN/m3，施工活荷载4.50kN/m2
9
作业环境
有可靠立足点,2m以上有操作台,交叉作业有隔离防护措施
10
验收意见及参加人员
按照本工程高大模板支撑体系安全专项施工方案的规定，模板支撑体系验收结论为：
施工单位：
监理单位：
注：本验收表一式三份，施工、监理（建设）各执一份，一份报安监站备案；□内选择打“√”。
验收日期
年 月 日
序号
项目
验收要求
验收结果
1
方案的执行
高大模板施工方案经过专家论证，施工过程能严格按方案执行。
2
基础
150mm厚C20混凝土地坪(或楼层结构板)
3
底座
钢管立柱底部设置垫木，距离地面200mm处设置扫地杆。
4
立柱
立柱间距800*800mm,立柱接长无搭接，相邻两立柱的对接接头不在同步内，接头沿竖向错开的距离大于500MM，各接头中心距主节点小于1/3步距
5
水平拉杆
扫地杆与顶部水平拉杆之间的间距，水平拉杆≤1.5m步距要求条件下，进行平均分配确定步距后，在每一步距处纵横向各设一道水平拉杆；水平拉杆端部与四周建筑物顶牢
6
可调支托
螺杆伸出钢管顶部不大于200MM,螺杆外径与立柱钢管内径的间隙不大于3MM
7
剪刀撑
满堂模板支架立柱，在外侧周圈应设置由下至上的竖向连续式剪刀撑，中间每隔四排立杆设置一道纵、横向竖向剪刀撑，由底至顶连续设置；模板支架四边与中间每隔4排立杆从顶层开始向下每隔2步设置一道水平剪刀撑；剪刀撑搭接长度大于1000MM，采用3个旋转扣件，旋转扣件中心线至主节点的距离不宜大于150mm
高支模模板验收表
项目技术负责人：
年月日
项目方案编制人：
年月日
专7
监理工程师意见：
专业监理工程师：年月曰
总监理工程师意见：
总监理工程师：年月日
高支模模板验收表
工程名称
颐和中心
施工单位
衡南县工程公司
施工执行标准及编号
《混凝土结构工程施工质量验收规范》GB50204-2002
验收部位
地下室(A-17轴A-囂梁板-1/0A)~(A-S)安装日期：年月日
验收部位
地下室(A-1/01)〜(A-10)交安装日期：年日日
(A-4/OA)〜(A-1/OA)轴-8.3m梁板女装日期：年日日
自检意见：
施工单位参加验收
项目经理：
项目安全员：
项目技术负责人：
项目方案编制人：
员
年月曰
年月曰
年月日
年月日
专Al
监理工程师意见：
专业监理工程师：年月曰
总监理工程师意见：
总监理工程师：年月日
高支模模板验收表
工程名称
颐和中心
施工单位
衡南县工程公司
施工执仃标准及编号
《混凝土结构工程施工质量验收规范》GB50204-2002
验收部位
地下室(A-1/01)〜(A-26)交安装日期：年日日
(A-1/OA)〜(A-1/N)轴-8.3m梁板女装日期：年日日
自检意见：
日期：年月曰
工程名称
颐和中心
施工单位
年月曰
项目技术负责人：
年月日
项目方案编制人：
年月日
专7
监理工程师意见：
专业监理工程师：年月曰
总监理工程师意见：
总监理工程师：年月日
高支模支撑验收表
工程名称
施工单位
搭设部位
高度
跨度
最大荷载
操作人员
持证人数
搭设班组
专项方案编审程序符合性
技术交底情况
安全交底情况
钢
管
扣
件
进场前质量验收情况
材质、规格与方案的符合性
使用前质量检测情况
外观质量检查情况
检查内容
允许偏差
方案要求
抽查点实际质量检测情况
符合性
立杆
间距
梁底
+30mm
板底
+30mm
步距
+50mm
立杆垂直度
≤0.75%且≯60mm
扣件拧紧（加固杆）
40~65
N·m
立杆基础
扫地杆设置
拉结点设置
立杆搭接方式
纵、横向水平杆设置
剪刀撑
垂直纵、横向
水平(高度＞4ｍ)
其他
验收
结论
验收日期：年月日
参加验收人员
项目负责人
技术负责人
安全负责人
班组负责人
其他参检人员：
监理单位意见：
总/专业监理工程师（签章）：
日期：年月日
高支模验收记录表
32.995KN
1.2×1.2
钢筋砼楼板面
木块
立杆直接传递
按要求设置
二道φ 48×2.8mm
一道
无锡商会大厦项目部
交底人
支撑形式 钢管架支撑
单根立管承载 KN 22.255KN
钢管架间距 (m)
0.8×0.95
门 型架 底部支承状态
（土或砼）
钢筋砼楼板面
接受交底单位
底部支座垫块采用形式 （砼或木块） 木块
横楞传受荷载状态
钢管架支撑
32.995KN
0.8×1.0
钢筋砼楼板面
木块
立杆直接传递
交叉支撑设置 按要求设置
水平加固杆设置 剪力撑设置
二道φ 48×2.8 mm
一道
40×90
钢管架支撑
32.995KN
1.2×1.2
钢筋砼楼板面
木块
立杆直接传递
按要求设置
二道φ 48×2.8 mm
一道
1830×910×13 钢管架支撑
专项方案
编制人 审批人
孙科 施鸣玉
职称 职称
工程师 项目经理
结构形式
框架
层次位置
裙楼三层（3+5.35—5+3.8 轴线 /J+3.6—K+5.4 轴线）高支模
支模最大高度(m)
主梁梁底至楼板面 17.10 米
项目总监 审查意见
梁断面
专
项
b×h
设
计
梁跨度
方
案
构件名称
楞
主梁
木
次梁
模板
技术交底单位
自
构件名称
项目总监 审查意见
主梁 次梁 主梁 次梁
(完整版)高支模验收表

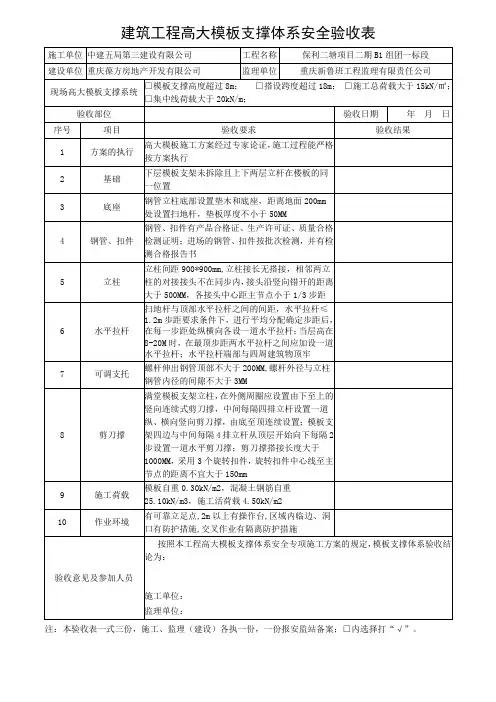

建筑工程高大模板支撑体系安全验收表施工单位中建五局第三建设有限公司工程名称保利二塘项目二期B1组团一标段建设单位重庆葆方房地产开发有限公司监理单位重庆新鲁班工程监理有限责任公司现场高大模板支撑系统□模板支撑高度超过8m；□搭设跨度超过18m；□施工总荷载大于15kN/㎡；□集中线荷载大于20kN/m；验收部位验收日期年月日序号项目验收要求验收结果1 方案的执行高大模板施工方案经过专家论证，施工过程能严格按方案执行2 基础下层模板支架未拆除且上下两层立杆在楼板的同一位置3 底座钢管立柱底部设置垫木和底座，距离地面200mm 处设置扫地杆，垫板厚度不小于50MM4 钢管、扣件钢管、扣件有产品合格证、生产许可证、质量合格检测证明；进场的钢管、扣件按批次检测，并有检测合格报告书5 立柱立柱间距900*900mm,立柱接长无搭接，相邻两立柱的对接接头不在同步内，接头沿竖向错开的距离大于500MM，各接头中心距主节点小于1/3步距6 水平拉杆扫地杆与顶部水平拉杆之间的间距，水平拉杆≤1.2m步距要求条件下，进行平均分配确定步距后，在每一步距处纵横向各设一道水平拉杆；当层高在8-20M时，在最顶步距两水平拉杆之间应加设一道水平拉杆；水平拉杆端部与四周建筑物顶牢7 可调支托螺杆伸出钢管顶部不大于200MM,螺杆外径与立柱钢管内径的间隙不大于3MM8 剪刀撑满堂模板支架立柱，在外侧周圈应设置由下至上的竖向连续式剪刀撑，中间每隔四排立杆设置一道纵、横向竖向剪刀撑，由底至顶连续设置；模板支架四边与中间每隔4排立杆从顶层开始向下每隔2步设置一道水平剪刀撑；剪刀撑搭接长度大于1000MM，采用3个旋转扣件，旋转扣件中心线至主节点的距离不宜大于150mm9 施工荷载模板自重0.30kN/m2，混凝土钢筋自重25.10kN/m3，施工活荷载4.50kN/m210 作业环境有可靠立足点,2m以上有操作台,区域内临边、洞口有防护措施,交叉作业有隔离防护措施验收意见及参加人员按照本工程高大模板支撑体系安全专项施工方案的规定，模板支撑体系验收结论为：施工单位：监理单位：注：本验收表一式三份，施工、监理（建设）各执一份，一份报安监站备案；□内选择打“√”。
(word完整版)高支模验收表
验收日期
年 月 日
序号
项目
验收要求
验收结果
1
方案的执行
高大模板施工方案经过专家论证，施工过程能严格按方案执行
2
基础
下层模板支架未拆除且上下两层立杆在楼板的同一位置
3
底座
钢管立柱底部设置垫木和底座，距离地面200mm处设置扫地杆，垫板厚度不小于50MM
4
钢管、扣件
钢管、扣件有产品合格证、生产许可证、质量合格检测证明；进场的钢管、扣件按批次检测，并有检测合格报告书
建筑工程高大模板支撑体系安全验收表
施工单位
中建五局第三建设有限公司
工程名称
保利二塘项目二期B1组团一标段
建设单位
重庆葆方房地产开发有限公司
监理单位
重庆新鲁班工程监理有限责任公司
现场高大模板支撑系统
□模板支撑高度超过8m； □搭设跨度超过18m； □施工总荷载大于15kN/㎡；□集中线荷载大于20kN/m；
5
立柱
立柱间距900*900mm,立柱接长无搭接，相邻两立柱的对接接头不在同步内，接头沿竖向错开的距离大于500MM，各接头中心距主节点小于1/3步距
6
水平拉杆
扫地杆与顶部水平拉杆之间的间距，水平拉杆≤1.2m步距要求条件下，进行平均分配确定步距后，在每一步距处纵横向各设一道水平拉杆；当层高在8-20M时，在最顶步距两水平拉杆之间应加设一道水平拉杆；水平拉杆端部与四周建筑物顶牢
注：本验收表一式三份，施工、监理（建设）各执一份，一份报安监站备案；□内选择打“√”。
7
可调支托
螺杆伸出钢管顶部不大于200MM,螺杆外径与立柱钢管内径的间隙不大于3MM
8
剪刀撑
高支模搭设检查验收表
按规定设置避雷接地装置。
劳务公司验收意见：
总承包项目部验收意见：
公司技术部验收意见：
公司质量部验收意见：
公司安全部验收意见：
高支模搭设检查验收表
工程名称
施工单位
满堂架总高度
搭设部位
验收时间
序号
施工内容
验收要求
验收记录
1
施工方案
有符合规范要求经审批的施工方案，必须按方案搭设。2立 Nhomakorabea基础 承力架
支撑基础满足设计要求，钢管脚手架排水措施合理，承力架必须严格按照设计要求进行施工，与建筑物的连接应牢固可靠，符合设计要求。
3
立杆间距
立杆垂直度偏差满足规范要求，立杆纵、横向间距满足方案要求。
4
大小横杆
间距均匀设置满足方案要求，横平竖直、大横杆的固定间距不大于6m，挠度不大于杆长1/150，小横杆伸出架体不小于100cm。
高支模搭设检查验收表
高支模搭设检查验收表
工程名称
施工单位
满堂架总高度
搭设部位
验收时间
序号
施工内容
验收要求
验收记录
1
施工方案
有符合规范要求经审批的施工方案，必须按方案搭设。
2
立杆基础 承力架
支撑基础满足设计要求，钢管脚手架排水措施合理，承力架必须严格按照设计要求进行施工，与建筑物的连接应牢固可靠，符合设计要求。
3
立杆间距
立杆垂直度偏差满足规范要求，立杆纵、横向间距满足方案要求。
4
大小横杆
间距均匀设置满足方案要求，横平竖直、大横杆的固定间距不大于6m，挠度不大于杆长1/150，小横杆伸出架体不小于100cm。
5
剪刀撑设置
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
外径与立柱钢管内径的间隙≯3mm
立杆基础
砼楼板
垫木、底座、支托，垫板厚度≮50mm
垫木，厚度≮50mm
立杆底距地面200mm高处，沿纵横水
平方向按纵下横上的程序设置扫地杆
立杆应采用对接连接、相邻连接位置不得在同步内且竖向错开≮500mm，距离主节点≯步距的1/3立杆自由端＜50mm
纵、横向水平杆设置
纵横满设
剪刀撑
垂直纵、横向
每隔四排设置
水平（高度>4米）
其他（与主体结构联系）
搭设单位
验收意见
结论：
搭设班组长：安全员：搭设单位负责人：
验收日期：年月日
监理单位
验收意见
结论：
安全监理工程师：总监理工程师：
验收时间：年月日
专家组代表
验收结论
结论：
验收专家代表：
验收时间：年月日
高大模板支撑体系联合验收表
项目名称
江苏生命科技创新园C-6
搭设部位
地下负一层底板1-17/A-K轴
支模高度
3.8m
搭设班组
顾杰仁
班组长
凌志成
施工执行标准及编号
《建筑施工安全检查标准》JGJ59-2011、《建筑施工模板安全技术规范》JGJ 162-2008
专项方案编审程序符合性
符合
安全技术交底情况
已交底
钢管
扣件
螺杆
进场是否验收
是
责任人
材质、规格与方案的符合性
符合要求
责任人
检查内容
允许偏差
方案要求
检查验收记录
立杆底
±30mm
800×800mm
步距
±20mm
≤1500mm
立杆垂直度
≤H/200且≯100mm
3.8m高小于19mm
扣件螺栓力矩
40-65N·M
40-65N·M
