镀锌液的维护与常见故障的排除
电镀锌杂质污染故障分析及排除方法
电镀锌杂质污染故障分析及排除方法电镀锌杂质污染故障分析及排除方法1 故障状况某电镀车间一直使用氰化电镀锌工艺，共有两槽氰化镀锌溶液约1 000L。
年初，1号槽镀液逐渐泛黄，溶液粘稠、浑浊，锌沉积速度很慢，锌镀层灰暗。
用30%硝酸溶液出光后，镀件表面呈黑褐色，彩钝后表面呈雾状，且无光泽。
按电镀过程中带入铬酸，产生六价铬的污染问题处理，加入0.1 g/LNa2S2O4，未见好转，又加入2g/L Na2S和2g/L活性炭进行沉淀吸附过滤，锌镀层也未见有明显好转，而且生产故障继续恶化。
连续生产的2号镀液槽，不久又出现了同样的故障。
重新配制500 L镀液，生产一段时间后镀液的颜色又逐渐变黄，锌镀层灰暗，无论是硝酸出光，还是低铬酸出光，表面均呈黑褐色，零件孔眼部位呈亮白色，钝化后严重发雾，无光泽，不足1月已经很难镀出合格产品。
操作者按1.5 g/L加入Na2S也未有大起色，已无法正常生产。
2 故障诊断镀液外观颜色异常，是否是操作带入铬酸所致?为此，作者做了如下工艺试验：吸取镀液5 ml，用蒸馏水稀至50ml，以1∶1硫酸酸化破坏锌络合物，用20%氢氧化钠溶液调整pH值在9左右，使锌生成氢氧化锌沉淀，并过滤。
将滤液用100%硫酸调pH值至5～6后，加入二苯碳酰二胺(0.1g溶于50 ml乙醇溶液加入10%硫酸200ml)铬显色剂5ml。
结果滤液无明显颜色变化，这说明没有六价铬污染。
同时，在三种镀锌液中试镀锌20min，严格控制电流密度等工艺参数，还是出现了镀层灰暗，硝酸出光后表面有黑褐膜，钝化处理后膜呈黑雾花斑状，且无光泽。
对氰化电镀溶液的各主要成分分析发现，氧化锌、氰化钠、氢氧化钠的含量均在规定的范围内，且溶液各主要成分的比例基本正常。
这说明故障并非由镀液各主成分比例严重失调所致。
所使用的锌阳极表面溶解成蜂窝状，在清洗槽中挂有镀镍铁板的部分镍层已不完整，原因是锌阳极已使用3月，约有1/3是不溶性镀镍铁阳极。

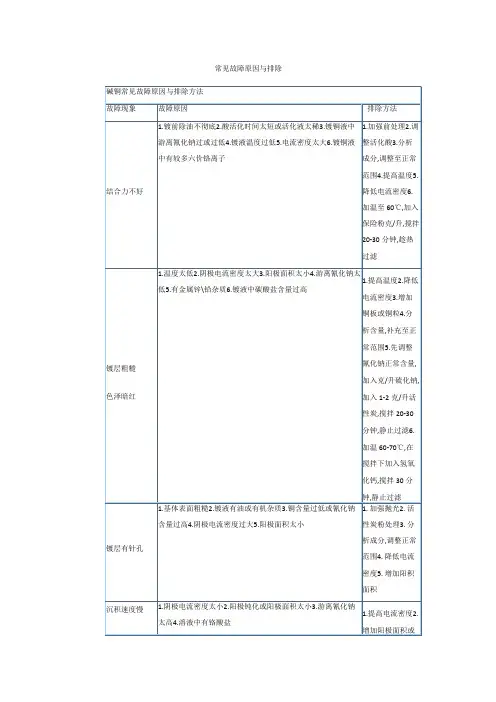

电镀常见故障原因与排除
常见故障原因与排除
呈颗粒状氢氧化钠含量偏低3.氢
氧化钠含量过高4.阴极
电流密度过大5.阴阳极
距离太近
和氢氧化钠3. 冲稀镀液4. 降低电流密度
镀层薄,钝化时容易露底1.镀液中锌含量太低2.镀
液中氰化钠或氢氧化钠
含量太高3.镀液中有六
价铬4.温度太低5.电流密
度太小
1.补充锌,控制M比正常值
2.补充锌或冲稀镀
液3. 加温50℃ ,加入克/升保险粉,搅拌30分
钟,趁热过滤,加入双氧水升/升5. 降低电流密
度
阳极钝化,表面有白色产物1.氰化钠含量不够2.氢氧
化钠含量不够3.镀液中
碳酸盐过多
1.补充氰化钠,控制M比正常值
2.提高氢氧化
钠含量至70-80克/升3.冷冻法结晶析出
镀锌产品在贮存期间易生锈或泛点1.镀液中含有大量的异
金属杂质2.镀液中有机
杂质大多3.镀后清洗不
良
1.向镀液中加入克/升的锌粉,搅拌30-60分钟,
静止过滤或向镀液中加入1-2克/升硫化钠,搅
拌60分钟2.向镀液中加1-3克/升活性炭,搅
拌30分钟,静止过滤3.用热水-冷水交替清洗
数次。

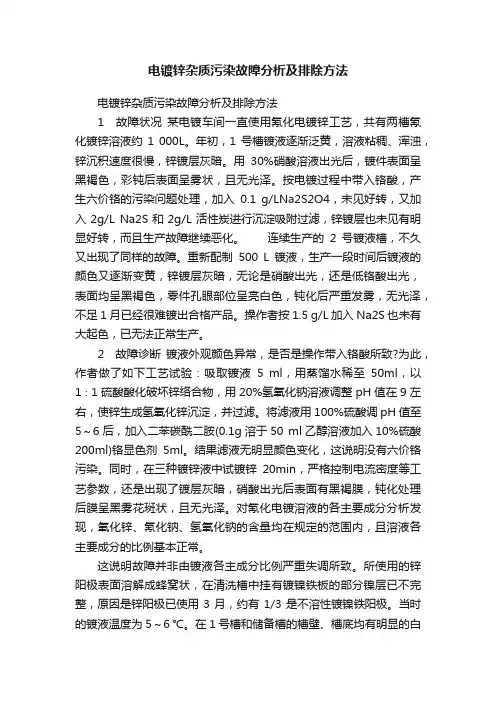

电镀锌杂质污染故障分析及排除方法
电镀锌杂质污染故障分析及排除方法1故障状况某电镀车间一直使用氰化电镀锌工艺，共有两槽氰化镀锌溶液约1000L。
年初，1号槽镀液逐渐泛黄，溶液粘稠、浑浊，锌沉积速度很慢，锌镀层灰暗。
用30%硝酸溶液出光后，镀件表面呈黑褐色，彩钝后表面呈雾状，且无光泽。
按电镀过程中带入铬酸，产生六价铬的污染问题处理，加入0.1g/LNa2S2O4，未见好转，又加入2g/LNa2S和2g/L活性炭进行沉淀吸附过滤，锌镀层也未见有明显好转，而且生产故障继续恶化。
连续生产的2号镀液槽，不久又出现了同样的故障。
重新配制500L镀液，生产一段时间后镀液的颜色又逐渐变黄，锌镀层灰暗，无论是硝酸出光，还是低铬酸出光，表面均呈黑褐色，零件孔眼部位呈亮白色，钝化后严重发雾，无光泽，不足1月已经很难镀出合格产品。
操作者按1.5g/L加入Na2S也未有大起色，已无法正常生产。
2故障诊断镀液外观颜色异常，是否是操作带入铬酸所致为此，作者做了如下工艺试验：吸取镀液5ml，用蒸馏水稀至50ml，以1∶1硫酸酸化破坏锌络合物，用20%氢氧化钠溶液调整pH值在9左右，使锌生成氢氧化锌沉淀，并过滤。
将滤液用100%硫酸调pH值至5～6后，加入二苯碳酰二胺(0.1g溶于50ml乙醇溶液加入10%硫酸200ml)铬显色剂5ml。
结果滤液无明显颜色变化，这说明没有六价铬污染。
同时，在三种镀锌液中试镀锌20min，严格控制电流密度等工艺参数，还是出现了镀层灰暗，硝酸出光后表面有黑褐膜，钝化处理后膜呈黑雾花斑状，且无光泽。
对氰化电镀溶液的各主要成分分析发现，氧化锌、氰化钠、氢氧化钠的含量均在规定的范围内，且溶液各主要成分的比例基本正常。
这说明故障并非由镀液各主成分比例严重失调所致。
所使用的锌阳极表面溶解成蜂窝状，在清洗槽中挂有镀镍铁板的部分镍层已不完整，原因是锌阳极已使用3月，约有1/3是不溶性镀镍铁阳极。
当时的镀液温度为5～6℃。
在1号槽和储备槽的槽壁、槽底均有明显的白色及灰白色结晶状沉淀物。
电镀常见的问题及解决方案
电镀常见的问题及解决方案
电镀过程中可能出现的问题及其解决方案如下：
1.针孔或麻点：这是由于前处理不良、有金属杂质、硼酸含量太少、镀液温度太低等原因造成的。
可以使用润湿剂来减小影响，并严格控制镀液维护及流程。
2.结合力低：如果铜镀层未经活化去氧化层，铜和镍之间的附着力就差，会产生镀层剥落现象。
因此，在电镀前应对基材进行适当的预处理，如酸洗、活化等。
3.镀层脆、可焊性差：这通常是由于有机物或重金属物质污染造成的。
添加剂过多会使镀层中夹带的有机物和分解产物增多，此时可以用活性炭处理或电解等方法除去重金属杂质。
4.镀层发暗和色泽不均匀：有金属污染可能是造成这一问题的原因。
应尽量减少挂具所沾的铜溶液，并在发现污染时立即处理。
5.镀层烧伤：这可能是由于硼酸不足、金属盐的浓度低、工作温度太低、电流密度太高、PH值太高或搅拌不充分等原因造成的。
需要检查并调整相关工艺参数，确保其处于合适的范围。
6.沉积速率低：PH值低或电流密度低都可能导致沉积速率低。
应检查并调整镀液的PH值和电流密度，以优化沉积速率。
7.其他问题：如辅助阳极的铜条未与生产板长度一致或已发粗，不允许再使用。
全板及图形镀后板需在24小时内制作下工序。
图形镀上板戴细纱手套，下板戴棕胶手套，全板上板戴橡胶手套，下板戴干燥的粗纱手套。
在处理电镀问题时，需要综合考虑多个因素，包括镀液成分、设备状况、操作条件等。
如遇到难以解决的问题，建议寻求专业人士的帮助。
镀锌常见质量问题及其解决方法
• 2、原料钢卷边部较脏（有油或其它脏物），清洗不 干净，也容易造成侧缘露钢。
• 3、a.炉区非氧化直火燃烧段（NOF段）烧嘴变形致 火焰直接烧于钢板，致带钢边部氧化。b.烧嘴火焰调 的不好直接烧于钢板，致带钢边部氧化(空燃比不正确 或烧嘴变形后致LPG、AIR混合不好）。更换或维修 好变形烧嘴，调节好火焰（空燃比）即可。炉区NOF 烧嘴空燃比范围：0.92～0.98均可，在保证质量的 情况下，空燃比应尽量按偏大控制。日本内外炉推荐 空燃比为0.965。
• 应对措施：1、减速。 2、改变张力：选择合适的张 力（有时减小、有时增大），可能原因分析：张力大 时造成轴承处卡死，张力小时摩擦系数不够。 3、更 换规格:比如生产0.28mm出现划伤时，换0.33mm可 能会正常；生产0.43mm出现划伤时，换0.28mm可 能会正常。 4、沉辊辊面摩擦系数的改变：如是否有 沟槽，辊面是否结渣等。 5、沉辊整修的影响（整修 组补充）：
• 点状锌渣痕：沉辊粘渣、锌液中悬浮渣较多、面渣较 多、炉鼻处（锌液浸泡部分）粘渣等因素均可造成板 面点状锌渣痕。解决思路：1、掌握正确的刮渣方法 和捞面渣方法。2、定期清理底渣。3、清除炉鼻处粘 渣。4、有时更换沉辊即可消除点状锌渣痕，具体原 因仍有待探讨。（与沉辊沟槽有何联系？与沉辊转动 是否同步有无联系？是否锌液中悬浮渣较多？）
• 七、板面条状或线状露钢：露钢在板面纵向成 线条状，以连续性较为多见。
• 常见原因：1、炉区漏气，气流喷吹在运行中 的带钢上，形成线条状氧化。 2、带钢在出锌 池前板面被划伤（如前处理辊轮、炉底辊、热 张力辊、沉辊等），而划伤处又粘上了污染物 （如油泥、炉灰、锌灰等），造成镀不上锌。
镀锌件常见问题和解决方法
镀锌件常见问题和解决方法
镀锌件在生产和使用过程中可能会出现一些常见的问题，以下是一些问题的解决方法：
漏镀（露铁）：这主要是由于表面预处理不好造成的。
钢材在出厂、存储、运输、加工过程中不可避免地沾上油漆或矿物脂，有时焊接部位探伤面需涂抹难清理的特殊油脂等，大多数企业又无脱脂工序，仅靠酸洗去除表面杂质，从而很容易造成漏镀。
镀锌层厚度不够：镀锌层厚度达不到标准要求将直接影响产品的使用寿命。
镀锌层厚度不够的原因包括锌液温度过低，镀件从锌液面起吊时的速度太快，角度太少，造成锌液流动不畅。
锌液中其他成分：锌液中夹杂过多其他金属成分或有害元素，可能造成如锌渣颗粒粘附在镀层表面和一些非正常的花纹、龟裂纹等缺陷。
镀锌工艺：热镀锌工艺不完善的主要问题有以下几个方面：酸洗后不水洗或水洗不充分，直接进入溶剂池内，使溶剂的酸性提高，铁离子增多；或者以盐酸作助镀剂，使被带钢表面上覆盖一层铁盐，带进锌液中，镀锌时形成合金渣附着在工件表面。
碱性镀锌故障分析及处理方法
碱性镀锌故障原因分析及解决方法1.低电流密度区出现黑色或灰色镀层解析：1）原因分析铅离子污染：当镀锌液中铅离子的含量超过15mg／L时，镀液的分散能力下降，镀层经稀硝酸出光后会出现黑色或灰色条纹。
铅离子主要是由劣质锌阳极带人的，为防止铅的污染，锌阳极需用0#锌或l#锌。
铁离子污染：镀液中铁离子含量高达50mg／L，如铁离子含量进一步提高，镀液就会出现胶体絮状物，镀层钝化后会出现紫蓝色，而且镀层容易出现气泡。
铁离子主要是由劣质氢氧化钠或工件带人。
因此，要选用白色片碱，带赤色的氢氧化钠绝对不可用，工件进入镀槽前应彻底清洗。
为调解阴、阳极面积比例，应当使用镍板或镀镍铁板作为阳极。
铜离子污染：镀液中铜离子含量高达20mg／L时，得到的镀锌层粗糙，光亮度降低，且光亮电流密度范围随铜离子含量的增加而逐渐缩小；铜离子主要是由挂勾和洗刷导电铜杠时带入的。
2）解决方法硫化钠处理：取0.1～0.5g／L化学纯硫化钠，溶于20倍以上的冷水中，在剧烈搅拌下，缓慢加入到镀液中，加完后继续搅拌20min，使之与镀液中的重金属离子充分反应，生成硫化物沉淀去除。
锌粉处理：取l～3g／L锌粉，在剧烈搅拌下缓慢加入镀液中，使之与重金属离子发生置换反应，加完后继续搅拌20min，静止2h后进行过滤，静置时间不宜过长，否则重金属离子发生还原而失去处理意义。
低电流电解处理：取镀镍铁板数块作阴极(面积宜大些)，以0.1～0.2A／dm2的电流密度进行电解处理，处理时间视试镀后情况而定。
使用过的镀镍铁板表面的黑色镀层必须在酸中退除，然后方可作阳极使用。
该方法的优点是：操作简便，不损耗镀液。
2.铸铁零件较难沉积上镀锌层解析：1）原因分析铸铁是含碳量高达2%(质量分数)以上的铁碳合金，材料中的碳只有少量与铁形成固溶体，大多以石墨或渗碳体的形式存在，由于石墨会降低氢的析出电位，从而阻碍了锌的沉积，另一方面铸铁件表面粗糙，含大量缩孔、气孔和砂眼，孔隙率也高，有些工件表面未经加工，覆盖有氧化皮，或经过酸洗而造成过腐蚀，则导致析氢更严重，从而造成锌离子的阴极还原沉积更困难。
镀锌溶液维护工作中的三大要点
镀锌溶液维护工作中的三大要点1. 检测镀锌溶液的浓度和pH值镀锌溶液的浓度和pH值是维护镀锌溶液的关键指标。
浓度的变化会影响到镀层的质量和效果，而pH值的偏离则会影响到溶液的稳定性和防腐性能。
因此，定期检测镀锌溶液的浓度和pH值非常重要。
为了检测镀锌溶液的浓度，可以使用密度计或浓度计。
通过测量溶液的密度或浓度，可以判断溶液中锌的含量是否过高或过低，进而采取相应的调整措施。
此外，还需要定期检测镀锌溶液的pH值。
一般来说，镀锌溶液的pH值应保持在6.5-7.5之间。
如果pH值偏高，可能会导致锌层变薄或不均匀；而如果pH值偏低，可能会导致锌层过厚或产生氢气。
因此，保持镀锌溶液的pH值稳定对于维护镀锌溶液至关重要。
2. 定期更换镀锌溶液镀锌溶液会随着时间的推移而逐渐失去活性和效果。
因此，定期更换镀锌溶液是维护镀锌溶液的另一个重要要点。
根据使用情况和溶液的质量，可以制定更换镀锌溶液的计划。
一般来说，当镀锌溶液的浓度和pH值超出正常范围，或者发现镀层质量下降时，就应考虑更换溶液。
在更换镀锌溶液时，应注意清洗和处理旧溶液。
将旧溶液分离并进行相应的处理，以避免对环境造成污染。
同时，还需要注意将新溶液添加到镀锌槽中时的操作方法和比例。
3. 维护镀锌设备和设施维护镀锌溶液不仅包括镀锌溶液本身，还包括镀锌设备和设施的日常维护工作。
镀锌设备和设施的正常运行对于保持镀锌溶液的质量和效果至关重要。
首先，定期清洗和检查镀锌设备和设施。
对于镀锌槽、管道、加热器等设备，应定期清洗去除结垢和污垢，防止积聚影响溶液的流动性和热传导效果。
同时，还需检查设备的密封性和运行状态，及时修理或更换老化和损坏的部件。
其次，定期维护和更换过滤器、泵和管道。
过滤器可以有效去除溶液中的杂质和颗粒，保持镀锌溶液的纯度。
泵和管道可能会出现堵塞和老化的情况，及时维护和更换可以避免其中断镀锌工艺或对镀层质量造成影响。
最后，保持镀锌设备和设施的清洁和整洁。
避免灰尘、杂质等污染物进入镀锌溶液中，保持良好的环境卫生条件，有利于维护镀锌溶液的质量和效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
碱性锌酸盐镀锌溶液
槽液要定期过滤分析含量，及时调整镀液成分使含量在正常范围。其中氢氧化钠与锌的含量是该种工艺配方的主要成分，一定要控制在规定范围内，即氢氧化钠：锌10：1～14：1（质量比）。阴阳极导杆、搁座要经常刷洗干净，保持良好的导电性。零件表面要处理干净，避免油污等杂质带入镀槽，以保证零件上镀层有良好的结合力。
镀锌液的维护与常见故障的排除
镀锌液有氰化镀锌、酸性镀锌、碱性镀锌三大类。除了它们的酸碱怀不同外，其络合剂和各组分含量也不相同，故其维护方法与故障处理也不相同。
溶液类型
注意事项
氰化镀锌溶液
氰化镀锌溶液比较稳定，容易维护，只要槽液成分含量控制在正常范围内，生产中不易出故障。但是阳极板要经常洗刷干净。
铵盐镀锌溶液
