PLC各模块接口定义
PLC系统的组成
PLC系统的组成PLC系统主要由中央处理器（CPU）、存储器、输入单元、输出单元、通信接口、扩展接口电源等部分组成。
其中，CPU是PLC的核心，输入单元与输出单元是连接现场输入/输出设备与CPU之间的接口电路，通信接口用于与编程器、上位计算机等外设连接。
对于整体式PLC，所有部件都装在同一机壳内，其组成框图如图1所示；对于模块式PLC，各部件独立封装成模块，各模块通过总线连接，安装在机架或导轨上，其组成框图如图2所示。
无论是哪种结构类型的PLC，都可根据用户需要进行配置与组合。
尽管整体式与模块式PLC的结构不太一样，但各部分的功能作用是相同的，下面对PLC主要组成各部分进行简单介绍。
1．中央处理单元（CPU）同一般的微机一样，CPU是PLC的核心。
PLC中所配置的CPU 随机型不同而不同，常用有三类：通用微处理器（如Z80、8086、80286等）、单片微处理器（如8031、8096等）和位片式微处理器(如AMD29W等) 。
小型PLC大多采用8位通用微处理器和单片微处理器；中型PLC大多采用16位通用微处理器或单片微处理器；大型PLC大多采用高速位片式微处理器。
目前，小型PLC为单CPU系统，而中、大型PLC则大多为双CPU 系统，甚至有些PLC中多达8 个CPU。
对于双CPU系统，一般一个为字处理器，一般采用8位或16位处理器；另一个为位处理器，采用由各厂家设计制造的专用芯片。
字处理器为主处理器，用于执行编程器接口功能，监视内部定时器，监视扫描时间，处理字节指令以及对系统总线和位处理器进行控制等。
位处理器为从处理器，主要用于处理位操作指令和实现PLC编程语言向机器语言的转换。
位处理器的采用,提高了PLC的速度，使PLC更好地满足实时控制要求。
在PLC中CPU按系统程序赋予的功能，指挥PLC有条不紊地进行工作，归纳起来主要有以下几个方面：1）接收从编程器输入的用户程序和数据。
2）诊断电源、PLC内部电路的工作故障和编程中的语法错误等。
了解PLC的硬件扩展和接口模块
PLC接口模块的分类
数字量输出模块
将PLC内部的数字信号转换为外 部设备可接收的开关量信号，驱 动外部设备的动作。
模拟量输入模块
接收来自模拟量传感器（如温度 传感器、压力传感器等）的连续 变化信号，将其转换为PLC内部 可处理的数字信号。
模拟量输出模块
将PLC内部的数字信号转换为模 拟量信号输出，驱动模拟量执行 器（如调节阀、变频器等）。
PLC硬件扩展是指通过增加额外的硬件设备或模块，以增强PLC（可编程逻辑 控制器）的功能和性能，满足更复杂的控制需求。
作用
PLC硬件扩展可以扩展I/O点数、增加特殊功能模块、提高处理速度、增强通信 能力等，使PLC系统更加灵活、高效、可靠，适应不同行业和场景的自动化控制 需求。
PLC硬件扩展的分类
问题。
配置错误
核对配置参数是否正确 、程序逻辑是否合理， 以及是否存在软件缺陷
等问题。
06
PLC硬件扩展与接口模块 的维护与保养
日常维护与保养方法
清洁保养
定期清理PLC及其扩展模块表面的灰尘和污垢，保持清洁干燥的环 境，防止静电和潮湿对设备造成损害。
紧固检查
定期检查PLC及其扩展模块的接线端子和固定螺丝是否松动，确保 连接可靠。
01
02
03
04
I/O扩展模块
用于增加PLC的输入/输出点 数，包括数字量I/O模块、模
拟量I/O模块等。
特殊功能模块
针对特定控制需求设计的模块 ，如温度控制模块、运动控制
模块、通信模块等。
电源模块
为PLC系统提供稳定可靠的电 源供应，确保系统正常运行。
机架与底板
用于安装和固定PLC模块，提 供电气连接和机械支撑。

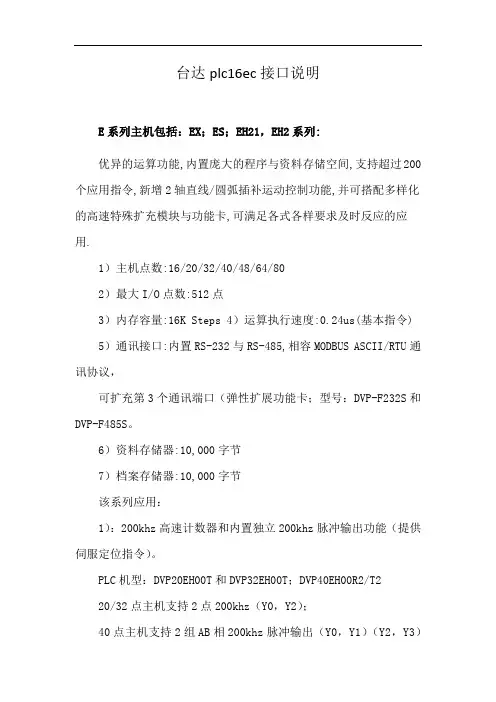

台达plc16ec接口说明
台达plc16ec接口说明E系列主机包括：EX；ES；EH21，EH2系列:优异的运算功能,内置庞大的程序与资料存储空间,支持超过200个应用指令,新增2轴直线/圆弧插补运动控制功能,并可搭配多样化的高速特殊扩充模块与功能卡,可满足各式各样要求及时反应的应用.1）主机点数:16/20/32/40/48/64/802）最大I/O点数:512点3）内存容量:16K Steps 4）运算执行速度:0.24us(基本指令) 5）通讯接口:内置RS-232与RS-485,相容MODBUS ASCII/RTU通讯协议，可扩充第3个通讯端口（弹性扩展功能卡；型号：DVP-F232S和DVP-F485S。
6）资料存储器:10,000字节7）档案存储器:10,000字节该系列应用：1）：200khz高速计数器和内置独立200khz脉冲输出功能（提供伺服定位指令）。
PLC机型：DVP20EH00T和DVP32EH00T；DVP40EH00R2/T220/32点主机支持2点200khz（Y0，Y2）；40点主机支持2组AB相200khz脉冲输出（Y0，Y1）（Y2，Y3）和2点200khz脉冲输出（Y4，Y6）。
2）：可连接8台模拟，温度，定位，计数器等扩展模块PID，PLC Easy Link(32站），有187条应用指令。
3）：该系列支持数字，模拟，通讯，内存功能卡与资料设定器等功能。
4）：内置4组硬件高速计数器，1）：1相1：组数（6）频宽（10Khz）（一般型）2）：1相1：组数（2/2）频宽（200khz/20Khz）3）：1相2：组数（2/2）频宽（200khz/20Khz）4）：2相2：组数（2/2）频宽（200khz/20Khz）5）：优异的运算能力：CPU+ASIC双处理器，支持浮点运算。
6）：直线/圆弧补间运动功能支持最新开发的直线/圆弧插补运动控制指令，搭配高速脉冲输出功能，可以轻易达到两轴同时动作的控制要求。
plc的信号模块
plc的信号模块PLC（可编程逻辑控制器）的信号模块是一种用于输入和输出信号传输的设备，它在工控系统中起着至关重要的作用。
信号模块能够将外部设备的信号输入到PLC中，通过逻辑处理后再将处理结果传送到外部设备。
下面我将详细介绍PLC 的信号模块。
首先，PLC的信号模块通常具有多个输入和输出接口。
输入接口通常用于接收传感器、按钮、开关等外部设备的信号，输出接口则用于控制执行器、继电器等外部设备。
这些接口可以是数字接口或模拟接口，具体取决于外部设备的输入输出信号类型。
其次，信号模块通常具有多个通道，每个通道都可以连接一个外部设备。
这使得信号模块能够同时接收多个外部设备的信号，并对其进行处理。
不同的PLC信号模块具有不同的通道数量，可以根据实际需求选择适合的信号模块。
信号模块还具有信号转换功能。
有些外部设备的信号类型与PLC的输入输出信号类型不一致，信号模块可以将这些信号进行转换，使其能够被PLC正确识别。
例如，将模拟信号转换为数字信号或将高电平信号转换为低电平信号等。
此外，信号模块还可以进行信号隔离。
信号隔离是为了避免不同信号之间的相互干扰。
当外部设备的信号在传输过程中受到电磁干扰或其他干扰时，信号模块可以对信号进行隔离处理，确保信号的稳定传输。
另外，信号模块还具有信号检测和故障诊断功能。
信号模块能够监测外部设备的信号状态，并及时反馈给PLC。
如果发生信号异常或设备故障，信号模块能够通过警报或其他方式向操作人员报警，以便及时采取措施修复故障。
最后，信号模块还可以与其他PLC模块进行通信。
在复杂的工业控制系统中，多个PLC之间需要进行数据交换和协调。
信号模块可以通过通信接口与其他PLC 模块进行通信，共享数据和控制信息，以实现系统的整体运行和协调控制。
总结起来，PLC的信号模块是一种重要的设备，用于输入和输出信号的传输。
它能够接收外部设备的信号，并进行信号转换、信号隔离、信号检测和故障诊断等功能。
信号模块还可以进行与其他PLC模块的通信，共享数据和控制信息。
第1-2次课 S7-200 PLC接口模块
A3
数字量输入、输出模块
输入输出模块或称组合模块：在一个模 块上既有数字量输入点又有数字量输出点 。 特点：使系统配置更加灵活 例如：若有CPU 226主机，其I/O点 24/16，欲扩展至27/19，还缺 3/3；此时可 配 I/O点为4/4的输入输出扩展模块。 数字量输入输出模块的输入电路及输出 电路的类型与上述介绍的相同。在同一块模 块上，输入、输出电路类型的组合有多种多 样，用户可根据控制需求选用。
a.直流输出模块
1）外部接线图 直流输出模块 （EM2228×24VDC） 有8个数字量输出点， 接线图中8个数字量输出 点分成2组。1L+、2L+分 别是这两组输出点内部 电路的公共端。每组需 用户提供一个24V的DC电 源。
+
1M 1L+ .0 .1 .2 .3 . 2M 2L+ .4 .5 .6 .7
c.交、直流输出模块（继电器输出方式）
1）外部接线图
交流输出模块 （EM2228×120V/23 0VAC），有8个分隔 式数字量输出点， 接线图中每个输出 点另外占用二个接 线端子。它们各自 需要用户提供一个 独立的交流电源， 这些交流电源可以 不同相。
N(-) L(+)
. M L+
1L
.0
.1 .5
SB1 IN C - + COM + 24VDC 路 R2 VL R1 光电耦合 内 部 电
原理：在直流输入模块电路中，当现场开关 闭合后，直流电源经R1、 C、滤波后加到双向光 电耦合器的发光二极管上，使发光二极管发光， 经光电耦合，光电三极管接收光信号，将光信号 通过内部电路变成PLC能接受的标准数字量输入信 号，然后再将该信号送至PLC输入单元电路，供 CPU处理。 其中双向发光二极管VL指示输入状态。
plc本体的网口和通讯模块
plc本体的网口和通讯模块PLC（可编程逻辑控制器）是现代工业自动化领域中常用的控制设备，它通过接口和其他设备进行通信，实现自动化系统的运行和监控。
在PLC中，网口和通讯模块扮演着至关重要的角色，它们是PLC与外部设备、网络以及人机界面之间的关键桥梁。
一、了解PLC本体的网口和通讯模块PLC本体的网口（Ethernet Port）是PLC通过以太网与其他设备进行通信的接口。
通过网口，PLC可以连接到局域网或互联网，实现与其他设备的数据交换和远程操作。
网口通常具备传输速度快、稳定性高以及支持协议多样化等特点。
通讯模块（Communication Module）是PLC用于与其他设备进行通信的模块。
通讯模块通常包括串口、CAN总线、以太网等不同类型的接口。
PLC通过通讯模块与传感器、执行器、触摸屏、上位机等设备进行数据的读取和控制操作。
通讯模块的种类繁多，可以根据实际需求选择不同的通讯模块来满足系统的要求。
二、PLC本体的网口和通讯模块的应用1. 数据采集和监控PLC通过网口和通讯模块连接到局域网或互联网，并与上位机、SCADA（监视、控制和数据采集系统）等设备进行通信。
这使得工程师可以通过远程操作管理和监控PLC系统。
例如，工程师可以远程读取和分析实时数据，进行趋势分析、故障诊断等，提高生产过程的可靠性和效率。
2. 远程维护和升级通过PLC的网口和通讯模块，工程师可以进行远程维护和升级PLC系统。
当系统出现故障时，工程师可以通过远程访问PLC，进行故障诊断和修复，大大提高了故障处理的效率。
此外，通过远程升级，工程师可以及时更新PLC的软件和固件，使系统始终处于最佳状态。
3. 数据传输和共享网口和通讯模块为不同设备之间的数据传输和共享提供了便利。
通过通过以太网或其他网络协议，PLC可以与其他设备进行数据的读取和写入，实现信息的共享和交互。
这在多设备协同工作、信息化生产环境等场景中具有重要作用。
三、PLC本体的网口和通讯模块的选型和应用注意事项1. 选型在选择PLC本体的网口和通讯模块时，需要根据实际需求综合考虑多个因素。
plc各种接口连线方法
plc各种接⼝连线⽅法1．三菱FX系列直连2．三菱FX2直连3．三菱A系列直连4．三菱Q系列直连5．三菱FX系列通过BD板连接6．三菱FX系列通过BD板连接图7．三菱Q系列通过模块连接8．施耐德连接9．松下FP0连接10．LG连接11．KEYENCE连接12．MODICON连接13．台达连接14．GP2000第⼆串⼝管脚定义15．星期的显⽰和设定16．管脚定义17．ST管脚定义18．ST和各PLC连接19．GP77系列打印机连接图20．GP2000系列打印机连接图21．⽂本和永宏FBS连接返回三菱FX0N，FX1N，FX0S，FX1S，FX2N系列直连协议：MELSEC-FX（CPU）设置：波特率：9600，4-Line，数据长度：7，停⽌位：1校验：EVENGP侧（25针） PLC侧（8针）7 5 SG219 7 SDA1011 1 RDA18返回三菱FX2直连，协议：MELSEC-FX（CPU）设置：波特率：9600，4-Line，数据长度：7，停⽌位：1 校验：EVENGP侧（25针） PLC侧（25针）9 3 SG1012 2 RDA15 15 RDB16 16 SDB14 418 77 821 1213172021返回三菱A系列直连，协议：MELSEC—AnN（CPU）设置：波特率：9600，4-Line，数据长度：8，停⽌位：1 校验：ODDGP侧 PLC侧SG 7 7 SG TRX 9 3 SDA RDA 10SDA 11 2 RDA SDB 15 15 RDB RDB 16 16 SDB CSB 18 18 ERB ERB 19 17 CSB CSA 21 5 ERA ERA 22 4 CSA2021返回三菱Q系列连接Q00/Q01协议选MELSEC-QnA（LINK），需在PLC软件中设置波特率为19200，Sum Check：YES，Run Write Setting：PERMIT，电缆连接⽅式有2种：⼀．通过编程电缆加9-25转接，转接线如下：GP侧（25P）编程电缆侧（9P）SD 2 33 2⼆．GP直接和CPU连接，接线如下：GP侧（25P） PLC侧（6P）SD 2 1RD 3 2 ER 20 5CS 5 6SG 7 3Q00J⽆法直接和GP连接，需通讯模块。
PLC与扩展模块之间的通讯接口及通讯协议 - plc
PLC与扩展模块之间的通讯接口及通讯协议- plc1、通讯接口以松下FP1系列plc为例来阐述PLC与扩展模块之间的通讯，FP1系列PLC的通讯接口采用标准9芯RS232接口，它与扩展模块之间的接线如图所示。
图1 扩展模块与PLC的通讯连接·扩展模块的RXD端与PLC的TXD端联接，使扩展模块接收到PLC 发出的数据;·扩展模块的TXD端与PLC的RXD端联接，使扩展模块发出的数据被PLC接收到;·扩展模块的地与PLC的SG端互联，使两者的工作基准地电平相同。
上面采用的是RS232接口，PLC一次只能扩展一个模块。
假如要扩展多个模块，可以采用RS485接口，现代的PLC一般都带有RS485接口。
2、通讯协议松下FP1系列PLC与扩展模块之间的通讯协议为松下公司专用的MEWTOCOL-COM协议，该协议采用异步通讯方式，其波特率有1200、2400、4800、9600、19200、38400、57600、115200bps等多种可选，且报文长度可变可固定。
该协议格式分为命令消息(Command Message)，正常响应消息(Response Message-normal)，出错响应消息(Response Message-error)三种。
其中:%为起始符，标记每一帧报文的开始;CR为结束符，标记每一帧报文的结束;AD为PLC的站地址，为两位16进制数，如00则表示第一台PLC; #、$、！标注该帧报文为何种类型。
Command code为命令代码，如例1中的“RD”，表示读数据区。
Response code为响应代码一般返回接收到的命令消息中的命令代码。
Error(H)和Error(L)为出错代码，是两位16进制数, 可根据其值在协议中查出错误的描述。
Text code为命令参数，如例1命令消息中“D 01105 01107”，“D”表示数据寄存器，“01105 01107”表示第1105号至1107号，而在例1响应消息中，“6300 4433 0A00”则表示DT1105至DT1107中数据分别为6300、4433、0A00。
