1325木工雕刻机
数控雕刻机木工操作方法
数控雕刻机木工操作方法
数控雕刻机是一种高精度的自动化设备，可以在木材上进行各种复杂的雕刻和切割操作。
以下是数控雕刻机木工操作的基本步骤：
1. 设定参数：首先需要根据雕刻设计的要求，设定雕刻机的参数，包括雕刻刀具种类、切削速度、切削深度等。
2. 准备木材：将待雕刻的木材固定在雕刻机工作台上，确保木材牢固而稳定。
3. 导入图像或设计文件：将雕刻图像或设计文件导入雕刻机的控制系统，确保雕刻机可以正确地按照设计进行操作。
4. 检查刀具：确认刀具的选择和夹持是否正确，并检查刀具的磨损情况。
如有需要，可以更换刀具或进行磨削。
5. 雕刻路径设定：根据设计要求，确定雕刻路径和刀具移动轨迹。
可以使用雕刻机的控制软件或系统进行路径设定和图形编辑。
6. 开始雕刻：通过操作电脑或控制面板，启动雕刻机的工作，让刀具按照设定的路径进行雕刻。
7. 监控和调整：在雕刻过程中，需要不断监控雕刻机的运行情况，观察刀具和
木材的状况。
如果发现不正常的情况，需要及时停止雕刻，进行调整或修正。
8. 后处理：待雕刻完成后，需要将木材从工作台上取下，进行必要的后处理，如清理木屑、修整边缘和表面等。
需要注意的是，在操作数控雕刻机时，要注意安全。
切勿将手或其他身体部位靠近刀具和运动部件，并遵循雕刻机的操作规程和安全操作指南。
木制雕刻机操作规程
木制雕刻机操作规程
《木制雕刻机操作规程》
一、操作前的准备工作
1. 确保木制雕刻机处于良好工作状态，检查设备是否有损坏或故障。
2. 确保工作场所通风良好，并且有必要的安全设备和急救设施。
3. 穿戴合适的工作服和防护用具，如安全鞋、手套、护目镜等。
4. 清理工作区域，确保周围没有杂物和障碍物。
二、操作过程中的安全注意事项
1. 严格按照操作手册中的指导进行操作，不得擅自修改或更改设备的工作参数。
2. 在操作时，保持注意力集中，避免受到外界干扰或分心。
3. 禁止穿戴松散的衣物或佩戴长项链、手镯等饰品，以免被卷入设备。
4. 禁止在设备运行时靠近工作区域，以免发生危险情况。
5. 操作人员禁止将手指、头发等物体靠近设备运动部件，以免被夹伤或缠绕。
三、操作结束后的清理和维护
1. 关闭木制雕刻机并断开电源。
2. 清理工作区域，将木屑和废料清理干净，确保环境整洁。
3. 对设备进行必要的日常维护，如清洁和润滑，保持设备的良好状态。
4. 对操作人员进行安全教育和培训，提高他们的安全意识和操作技能。
通过严格执行《木制雕刻机操作规程》，可以有效提高木制雕刻机的安全性和操作效率，保障操作人员和设备的安全。
同时，也可以降低因操作失误或疏忽而导致的事故发生，确保生产过程的安全顺利进行。

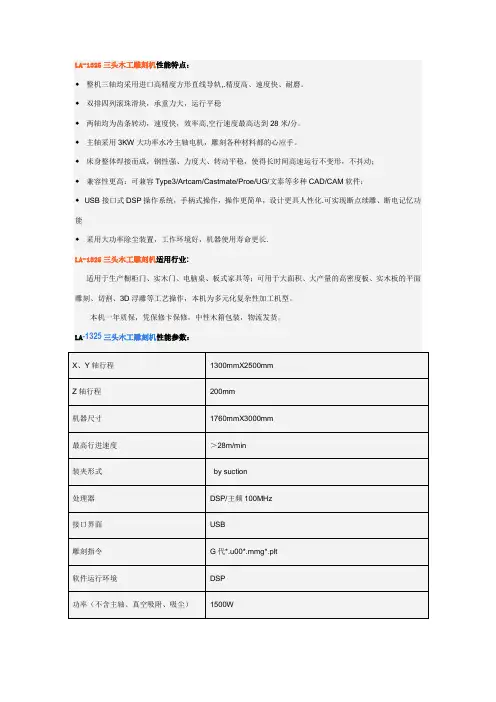

LA1325三头木工雕刻机性能特点
LA-1325三头木工雕刻机性能特点：
◆整机三轴均采用进口高精度方形直线导轨,.精度高、速度快、耐磨。
◆双排四列滚珠滑块，承重力大，运行平稳
◆两轴均为齿条转动，速度快，效率高,空行速度最高达到28米/分。
◆主轴采用3KW大功率水冷主轴电机，雕刻各种材料都的心应手。
◆床身整体焊接而成，钢性强、力度大、转动平稳，使得长时间高速运行不变形，不抖动；
◆兼容性更高：可兼容Type3/Artcam/Castmate/Proe/UG/文泰等多种CAD/CAM软件；
◆ USB接口式DSP操作系统，手柄式操作，操作更简单，设计更具人性化.可实现断点续雕、断电记忆功能
◆采用大功率除尘装置，工作环境好，机器使用寿命更长.
LA-1325三头木工雕刻机适用行业:
适用于生产橱柜门、实木门、电脑桌、板式家具等；可用于大面积、大产量的高密度板、实木板的平面雕刻、切割、3D浮雕等工艺操作，本机为多元化复杂性加工机型。
本机一年质保，凭保修卡保修，中性木箱包装，物流发货。
LA-1325三头木工雕刻机性能参数：
X、Y轴行程1300mmX2500mm
Z轴行程200mm
机器尺寸1760mmX3000mm
最高行进速度＞28m/min
装夹形式by suction
处理器DSP/主频100MHz
接口界面USB
雕刻指令G代*.u00*.mmg*.plt
软件运行环境DSP
功率（不含主轴、真空吸附、吸尘）1500W
工作电压380V 50Hz
主轴功率3KW
主轴转速24000rpm/min 工作方式步进Steper。
木工雕刻机操作规程
木工雕刻机操作规程木工雕刻机操作规程一、安全操作1. 操作人员必须穿戴好工作服，戴好帽子，系好安全带和口罩。
2. 操作前，必须检查机器的运行状态和安全装置是否完好。
3. 操作人员必须对木工雕刻机的使用方法和操作规程进行充分的了解和培训。
4. 在操作时，不得戴有项链、手镯、戒指等会危及安全的物品。
5. 操作过程中，禁止用手直接接触刀具，应使用工具操作。
6. 定期对木工雕刻机进行维护保养，确保机器的正常运行和安全性能。
二、准备工作1. 在操作前，必须对工作区域进行清理，确保操作台面干净整洁。
2. 检查所有木材和配件，确保无裂缝或其他损坏。
3. 查看工作台是否平整，不能有凹凸不平的地方。
4. 检查刀具和刀座的固定是否牢固，是否安装正确。
5. 确保木工雕刻机的电源和所需材料等都已准备齐全。
三、操作步骤1. 打开木工雕刻机电源，确保电源稳定。
2. 启动机器，待机器运行平稳后进行切割操作。
3. 将待雕刻的木材稳固放在工作台上，调整木材位置，确保切割线和刀具有一定距离。
4. 选择合适的刀具，根据需要的雕刻效果进行调整。
5. 确认刀具已装好，并确定固定牢靠后，方可开始操作。
6. 开始进行雕刻操作，保持手握工具稳定，注意切削方向和速度。
7. 注意观察雕刻过程中的木屑排除情况，保持工作区域清洁。
8. 在操作过程中，严禁将手伸入木工雕刻机工作范围内，以免发生事故。
9. 完成雕刻后，关闭木工雕刻机电源，清理工作区域。
四、注意事项1. 操作过程中要集中注意力，严禁随意聊天、喧哗等行为。
2. 注意机器运行时是否有异常声音或震动，如发现异常需停机检修。
3. 如操作人员无相关经验，应请专业人员进行指导和操作。
4. 严禁操作人员在疲劳、酒后等情况下进行操作。
5. 禁止未经许可擅自对木工雕刻机进行维护保养或调整。
6. 如发现机器故障或安全隐患，应及时报告维修部门。
通过遵守以上木工雕刻机操作规程，可有效保障操作人员的安全和机器的正常运行，同时提高工作效率和创作质量。
2024版分享木工雕刻机操作教程
05
雕刻机维护与保养
设备日常清洁保养
保持设备外观整洁
检查并紧固各部件
经常擦拭设备外壳及导轨面，保持清 洁，防止锈蚀。检查各部Biblioteka 的紧固情况，如有松动应 及时紧固。
清洁丝杠和光杠
定期清理丝杠和光杠上的灰尘和切屑， 防止影响传动精度。
常见故障排除方法
电气危险
雕刻机涉及电气部件和电源，存在触电风险。在操作前，确保设备接地
良好，并检查电线和插头是否损坏。不要使用破损的电线或插头，避免
与水或潮湿环境接触。
03
粉尘和噪音
木工雕刻机在加工过程中会产生木屑和噪音，可能对健康造成影响。佩
戴合适的个人防护用品，如防尘口罩和耳塞，以降低粉尘和噪音的危害。
个人防护用品选用和佩戴要求
01
雕刻机无法启动
02
检查电源插头是否插好，电源开关是否打开。
检查保险丝是否熔断，如有需要更换。
03
常见故障排除方法
01
雕刻机运行过程中突然停机
02
检查是否遇到障碍物导致过载保护，如有需要清除 障碍物并重启设备。
03
检查电机或驱动器是否故障，如有需要更换。
常见故障排除方法
01
雕刻精度下降
02
检查刀具是否磨损严重，如有需要更换。
使用合适的工具和材料 使用与设备配套的合适工具和材料，确保其质量和适用性。 不要使用损坏或不适合的刀具，以免发生危险。
危险源识别及应对措施
01
机械伤害
雕刻机的旋转部件和移动部件可能导致机械伤害。在操作前，确保所有
防护装置完好无损，并遵循安全操作规程。在设备运行时，不要将手或
1325双工位四工序木工雕刻机
传动方式
XY轴高速斜齿齿条+高精度进口25直线方轨传动，Z轴高精度进口滚珠丝杠传动
导轨
高精度进口25直线方轨
台面
双层真空吸附台面多孔位
电器元件
进口高端电器元件
电缆线
高柔高屏蔽电缆线
减速机
进口减速机
输入电压
AC380V
注油பைடு நூலகம்统
自动注油
控制系统
1325双工位四工序木工雕刻机
雕刻机配置参数
型号
1325双工位四工序木工雕刻机
XYZ工作行程
1300*2500*220mm
进料高度
220mm
机器材质
整体钢结构（整机喷塑）
驱动方式
进口伺服电机
主轴
4.5KW风冷主轴*2个6KW风冷主轴*2个
主轴转速
6000-18000rpm/min
变频器
进口变频器
可夹持刀具柄径
进口6MB控制系统
控制机柜
数控机柜
软件运行环境
Windows98XP 32位
雕刻指令
标准G代码, u00, mmg, plt
兼容软件
Artcam，type3，CAD制图，CDR，精雕，文泰等软件
保修期限
整机质保一年，终身维修（耗材除外）
备注
加装定位气缸、双桶吸尘器
雕刻机的型号及电机功率
雕刻机的型号及电机功率
常用雕刻机像1325 1330 1530等型号，一般小型雕刻机像6060 6090 6015等型号主要用于加工小工件。
稍大型雕刻机主要是指加工面积比较大，常规1325加工面积是1300*2500*200mm, 大型像2030 2040等，生产雕刻机时，一般会加宽加大床身或者加高龙门，加工面积大，加工前不需要裁剪材料。
一般密度板或者其他不太硬的板材使用3KW或者3.7kw主轴电机，高密度板材或者金属采用4.5kw以上的主轴电机。
伺服系统采用闭环控制，扭矩大，精度高。
广告雕刻机和木工雕刻机上都可以用伺服电机。
木工雕刻机上一般有750W、850W、1kw、1.3kw、1.5kw安川伺服与驱动，也有750w松下台达伺服，1000W西门子伺服。
广告雕刻机一般有三种伺服与驱动，400W 台达/松下/安川。
赛霸雕刻机H1-1325操作方法
赛霸雕刻机H1-1325操作步骤1.打开文泰软件，如下图。
2.单击OK按钮，如下图3.然后在宽，高一栏里面设置文件大小，如下图。
4.接着单击创建新文件。
5.然后单击菜单栏中的文件——读入，如下图。
6.然后找到自己需要的文件并且打开，如下图。
7.接着编辑刀具路径，（刀具路径有2种格式一种是切割，一种是雕刻）在这里我先说雕刻如图一再说切割如图二图一。
图二8.接着选中阴刻（这里所说的是雕刻。
）如下图。
9.在雕刻方式里面选中要进行的工作方式如上图。
在雕刻方式下面选中刀具库进行选刀，如下图。
10.选择好以后单击确认。
11.全部选择好以后再单击一次确认。
12.然后选择保存刀具路径，如下图。
13.接着选择要保存的工作路径，如下图。
14.接着输入文件名，和更改文件类型为NC格式，如下图。
15.接着单击保存。
16.接着勾选“只输出选中部分，”如下图。
17.接着单击确认，如下图。
18.这样刀具路径就编辑好了。
接着下来更改刀具命令。
19.接着打开刚才编辑好的刀具路径文件，如下图。
20.这样就打开文件了，如下图。
21.接着按回车键“ENTER”换一行，再按向上箭头“↑”。
如下图。
22.然后把命令编号写上，（命令编号为S1000 M3这些命令小写），如下图。
23.接着把文件拉倒最后面，再写上命令，（命令编号为M05回车M30回车%）如下图。
24.然后再单击文件——保存，如下图。
25.接着打开维红软件，如下图。
26.接着单击菜单栏中的操作——回机械原点，如下图。
27.在弹出来的窗口中单击全部轴，如下图。
28.接着机器会自动回到机械原点，如下图。
29.回机械原点完成以后单击关闭。
30.接着单击右侧的自动按钮并右击空白处——打开并装载(或者单击菜单栏中的文件——打开并装载)，如下图。
31.在弹出来的窗口中选中自己想要的文件，如下图。
32.单击打开。
33.然后移动X,Y,Z三轴进行定位，并且把X,Y,Z三轴工件坐标清零，如下图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1325木工雕刻机
配置参数
设备型号CNC雕刻机-YH-1325
机身构造床身方管焊接+升降平衡垫脚+高硬度合金龙门支架主机工作电压AC220v-50Hz-10A
电源线接口类型欧标CE专用插头
辅助设备工作电压三相AC380v-50Hz-25A （真空泵）
工作台尺寸X-1300×Y-2500mm
Z轴最大行程Z-150mm
主轴功率4.5kw无刷变频水冷主轴电机，进口高速轴承，可转接3.175\6\12.7mm直径刀具
工作台面类型负压真空吸附+除尘
X,Y轴传动方式齿轮齿条+方形直线导轨
（硬质合金齿轮齿条，台湾银泰AMT直线导轨）
Z轴传动方式滚珠丝杠+方形直线导轨
软件环境可选配正版文泰V8中文，或是ARTCUT V8 英文。
（另加600-800元）随机是带文泰雕刻中文软件，ARTCAM 或是TYPE3 英文软件
操作控制系统DSP手柄脱机控制系统 U PORT 接口价格（含17%增值税）52000元
机器介绍。
