实训手册凌志LS电控悬架系统认知常见故障诊断和排除()
凌志LS400电控悬架的结构原理及检修讲诉
摘要一辆车的舒适性很大程度上取决于悬架系统，因此汽车厂商们才会不厌其繁地推出了麦拂逊、多连杆、双叉臂等悬架概念。
目前在中高档汽车上应用较多的是半主动的电子控制悬架。
本文以丰田凌志LS400型的汽车的悬架为例，详细介绍了半主动电控悬架的结构和工作原理，以及对该系统的检修。
引言传统的被动式汽车悬架系统由性能参数不变的弹簧和减振器构成。
为了有效地隔离由于路面不平而产生的冲击, 减缓车体的振动, 提高汽车乘坐舒适性, 悬架需设计得较“软”; 而欲减小汽车转弯、加速及制动时车体的侧倾和前后倾, 提高汽车的操纵安全性(稳定性) , 则又要求悬架较“硬”。
因此, 被动悬架的设计, 即弹簧和减震器参数的选择, 不可能使乘坐舒适性和操纵安全性同时达最优,而只能在这二者之间寻找一最优的折中方案, 并且这种最优的折中也只能在特定的道路和车速下实现。
随着现代汽车车速的不断提高, 人们对汽车悬架系统的性能也提出了越来越高的要求。
现在汽车用的电控悬架引入空气悬架原理和电子控制技术，将两者结合在一起。
典型的电控悬架由电子控制元件（ECU）、空气压缩机、车高传感器、转向角度传感器、速度传感器、制动传感器、空气弹簧元件等组成。
1 半主动悬架的结构凌志LS400型汽车的电子控制悬架系统是一种较典型的半主动悬架系统。
该系统采用了充有压缩空气的空气弹簧, 弹簧的弹性可在“软”与“硬”之间切换, 减振器则有三种不同的阻尼特性可供选择。
汽车行驶过程中, 电子控制单元能够根据各种传感器的输入信号, 选择一最佳的空气弹簧的弹性与减振器阻尼特性的组合, 从而获得良好的乘坐舒适性和操纵性能。
该系统具有车身高度自调功能, 能够根据汽车内乘员人数和车辆装载质量情况自动做出调整, 从而可保持汽车的高度及行驶姿态的稳定。
这样也可使汽车前大灯的光束角度变化最小。
此外, 由于减振弹簧的有效变形空间被限制在一定范围内, 从而可使弹簧能最大程度地吸收振动能量, 改善汽车的乘坐舒适性, 同时也避免了汽车底部与不平路面相碰。

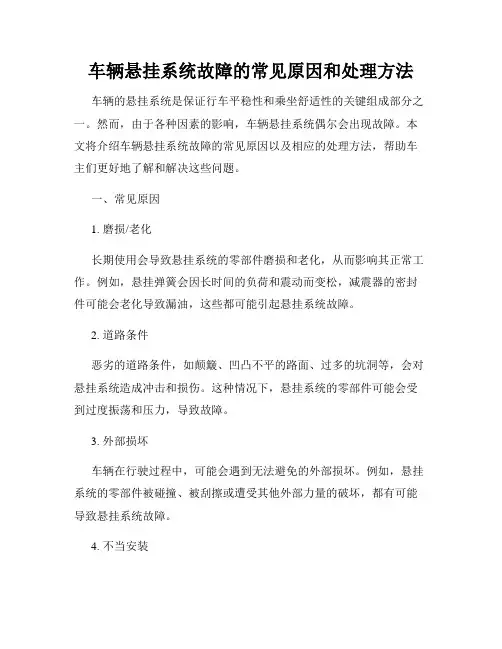

车辆悬挂系统故障的常见原因和处理方法
车辆悬挂系统故障的常见原因和处理方法车辆的悬挂系统是保证行车平稳性和乘坐舒适性的关键组成部分之一。
然而，由于各种因素的影响，车辆悬挂系统偶尔会出现故障。
本文将介绍车辆悬挂系统故障的常见原因以及相应的处理方法，帮助车主们更好地了解和解决这些问题。
一、常见原因1. 磨损/老化长期使用会导致悬挂系统的零部件磨损和老化，从而影响其正常工作。
例如，悬挂弹簧会因长时间的负荷和震动而变松，减震器的密封件可能会老化导致漏油，这些都可能引起悬挂系统故障。
2. 道路条件恶劣的道路条件，如颠簸、凹凸不平的路面、过多的坑洞等，会对悬挂系统造成冲击和损伤。
这种情况下，悬挂系统的零部件可能会受到过度振荡和压力，导致故障。
3. 外部损坏车辆在行驶过程中，可能会遇到无法避免的外部损坏。
例如，悬挂系统的零部件被碰撞、被刮擦或遭受其他外部力量的破坏，都有可能导致悬挂系统故障。
4. 不当安装悬挂系统的正确安装是确保其正常运行的重要环节。
如果安装不当，例如固定螺栓未紧固牢固、部件安装位置错误等，都可能导致悬挂系统故障。
二、处理方法1. 定期检查和保养定期检查悬挂系统的零部件，包括悬挂弹簧、减震器和支架等，是防止故障的有效方法。
如果发现有磨损、老化或其他损坏情况，应及时更换和修复，确保悬挂系统的正常工作。
2. 注意驾驶方式在行驶过程中，要注意避免过度颠簸、避免碰撞到坑洞等恶劣路面条件。
合理的驾驶方式可以减少对悬挂系统的冲击和损伤，延长悬挂系统的使用寿命。
3. 尽早修复外部损坏如果悬挂系统的零部件遭受到外部损坏，应尽早进行修复。
忽视这些问题可能导致更严重的故障，甚至影响行车安全。
4. 注意安装质量当需要更换悬挂系统的零部件时，应选择专业的汽车维修机构进行安装。
确保零部件的正确安装，以避免因不当安装而导致悬挂系统故障。
5. 增加防护措施对于经常行驶在恶劣的道路条件下的车辆，可以采取增加悬挂系统防护措施，如安装防护板、减震垫等，以提高悬挂系统的抗损坏能力。
凌志LS400汽车电控悬架的使用与检修[1]
![凌志LS400汽车电控悬架的使用与检修[1]](https://img.taocdn.com/s3/m/ce33fee90242a8956bece42a.png)
摘 要 : 介绍了凌志 L S 400 汽车电控悬架系统的组成 、 功能和控制原理 ,说明了该系统的检 查和调整方法 。 关键词 : 汽车 ; 电控悬架 ; 刚度 ; 阻尼力 ; 车身高度 中图分类号 :U463. 33 文献标识码 :B 文章编号 :1671 - 2668 ( 2005) 03 - 0018 - 03
第3期 20 Hi ghw ays & A utomoti ve A pplications 2005 年 6 月 行一次车高采样 , 悬架 ECU 经过 20 s 采样后取平 均值并记录数据 ,与控制模式中的车高进行比较 ,判 断此时的车高是否需要调整 ,并确定相应的调整量 。 汽车行驶中遇某个车轮突然撞击障碍或落空 时 ,因振动车轮有可能跳离地面 , 悬架 ECU 会发出 指令 ,使车身控制过程暂停 ,待正常行驶时恢复 。 缩机控制电路 ,迫使其工作 。 2) 待压缩机工作一段时间后 , 溢流阀处应有空 气放出 ,否则应检修或更换溢流阀 。 2. 3 漏气检查 1) 起动发动机 , 将高度控制开关拨到 “高” 位 置 ,使汽车的高度上升 。 2) 使发动机停转 。 3) 在管子和软管的各接头处加肥皂水 , 检查是 否有漏气现象 。 2. 4 故障码的读取与清除 将点 火 开 关 置 于 “ON ” 位 置 , L RC 开 关 拨 到 “SPOR T” 一侧时 “ , HEI GHT” 照明灯 、 L RC 指示灯 点亮 。高度控制开关拨到 “标准” “ 、高” 位置时 ,安装 在仪表板上的相应高度指示灯 “NORM ” 、 “HI” 应点 亮 。当高度控制 “NORM” 指示灯以 1 s 间隔快速闪 亮时 ,表明悬架 ECU 存储器中存有故障码 。 1) 故障码的读取 将点火开关置于 “ON ” , 用 SST 将检查连接器 中的端子 Tc 、 E1 短接 , 仪表板上的 “NORM ” 指示灯 将以闪烁的形式由小到大依次输出故障码 。当高度 控制 ON/ OFF 开 关 在 OFF 位 置 时 , 输 出 故 障 码 “71” ,不视为故障 ; 若触发悬架 ECU 后 “ , NORM ” 指示灯每隔 0. 25 s 同频率闪烁 , 表明悬架 ECU 中 无故障码储存 。 2) 故障码的清除 按照所输出故障码的提示将故障排除后 , 应清 除悬架 ECU 中存储的故障码 , 以免 “NORM ” 指示 灯的闪烁引起驾驶员误解而影响安全驾驶 。故障码 的清除方法有两种 : ① 将点火开关置于 “OFF ” 位 置 ,拔下 1 号配电中心 ECU - B 保险丝 10 s 以上 , 即可清除故障码 。 ②将点火开关置于 “OFF” 位置 , 短接高度控制连接器的端子 9 ( 端子 CL E) 和 8 ( 端子 E) ,同时短接检查连接器的端子 Ts 与 E1 ,保持此状 态 10 s 以上 ,即可清除故障码 。
凌志LS400发动机故障诊断与排除
，用于控制进气量（发动机的负荷）的大小，外部装有 主节气门位置传感器、副节气门位置传感器、节气门缓 冲器和主节气门强制开启器。进气系统是将新鲜空气进 人流量计后其流量获得了计量，ECU感知到
流量信号后便向喷油器发出喷油指令，将可燃混合气的 空燃比精确控制在理论空燃比附近。节气门体内装有节 气门，根据车辆的行驶工况控制进气流量的大小。进气 室为一大容量的空间，用于减少进气的脉动，
管，排气歧管安装于气缸的外侧，分电器则设置在左右 侧正时皮带轮的内部，布局十分紧凑，从而大大地降低 了整机的高度和减少了长度。2．重量轻发动机经科学的 强化设计，大胆地采用了大量的铝合金材料
，合理的材料利用既满足了强度和刚度要求，又大大地 减轻了整机的重量，从而为整车带来了卓越的动力性， 也提高了燃料经济性。3．科学的配气机构配气机构为直 接驱动气门的双顶置凸轮轴（DOHC）、
阀（ISC）、燃油泵、点火器等。三、故障分析及检查方 法发动机发生的一些较典型的故障案例，本论文就这些 故障案例加以分析论述如下：故障1：一辆1994款丰田凌 志LS400轿车，搭载IUZ-
FE V8发动机、A341E自动变速器，行驶里程12万km。车 主反映，该车近一段时间很难启动。 首先在驾驶员侧仪 表板下方找到故障诊断插座并短接相应插脚，打开点火 开关，通过仪表板上CHE
CK警告灯读取故障码，共有4个故障码显示，分别为11、 21、26和27。发表论文。这些故障码的含义为：11-ECU 电源电路有瞬间中断现象；21-左侧汽缸主氧传感器及线 路故障；26-可燃
混合气过浓；27-左侧汽缸副氧传感器及线路故障。 为了 确认这些故障码和用户反映情况是否一致，将故障码清 除后进行路试。该车发动机在中低转速时严重振动甚至 熄火，并在驾驶室内可闻到汽油味，排
凌志LS400部分故障检修
故障3凌志ls400汽车悬架的故障检测检修案列 案例LS400自动高度调整装置不动。 生产年份2007年 行驶里程70000km。 故障症状车尾高度下降。这两年的后部载荷加大之后车尾高度下降下降之后不能恢复标准车高。 故障分析1车身高度控制指示灯不随高度控制开关的动作而变化。2汽车高度控制不起作用。3汽车车身高度出现不规则变化。4点火开关off控制不起作用。 故障检修该车为防止后部载荷增大时车尾下降而设置自动高度调整装置即向减震器供给一定量的空气以保持车子的姿态不发生变化。 马上开始调整。首先强制车高降下来再升上去测试车高传感器的输出信号也就是测量控制单元连接器的10号端子和12号端子的电压变化结果变化范围在2-4v之间车高传感器没有问题。其次在车尾高度降下来之后测量7号端子的电压结果电压为12v。这个结果表明供给阀并没有加上电压。三极管Tr4导通与截止就相当于一个开关一样在7号端子上测量到的电压为12v表明Tr4三极管处于截止状态此时不可能有电流通过供给阀所以供给阀不能起作用。 这样一来车高传感器已经检测出来车子的高度过低并把信号有效地输入给控制单元但控制单元没有反应Tr4仍旧不导通送不出车高的指令。 作为验证把7号端子和8号端子用跳线连接车高马上就升上去了。然后又确认了1号端子和2号端子的电源供给没有问题。至此最后判断为控制单元不良。更换了控制单元后自动车高调整装置动作就恢复正常。维修作业结束。 自动车高调整装置的动作 1后部载荷加重时车高相应下降车高传感器发出一个LOW信号车高过低信号经12号端子输入到控制的单元。控制单元接到这个信号后Tr2、Tr3、Tr4都导通此时监视灯亮供给阀都打开从空气储箱向后轮左、右减震器室供给空气。为此下降了的车高逐渐恢复当恢复到标准车高后车高传感器LOW信号Tr2、Tr3、Tr4、全部截止车高保持在标准车高水平上。 2后部载荷减少时车高相应上升车高传感器发出一HIGH信号车高过高信号经10好端子输入到控制单元。控制单元接到遮光信号后Tr2、 Tr1、Tr3 导通监视灯亮同时排出阀和切断阀都打开后轮左、右减震器室的空气经逆止阀C1和干燥器以及排出阀排出车高逐渐降低当降到标准车高时车高传感器撤销HIGH信号Tr1、 Tr2、 Tr3 全部截止此时监视灯灭车高保持标准车高。空压机的动作当空气储箱内压力降低后压力开关合上空压机动作压缩空气经干燥器、逆止阀C2进入空气储箱。当压力达到规定值后压力开关断开压缩机停止工作。

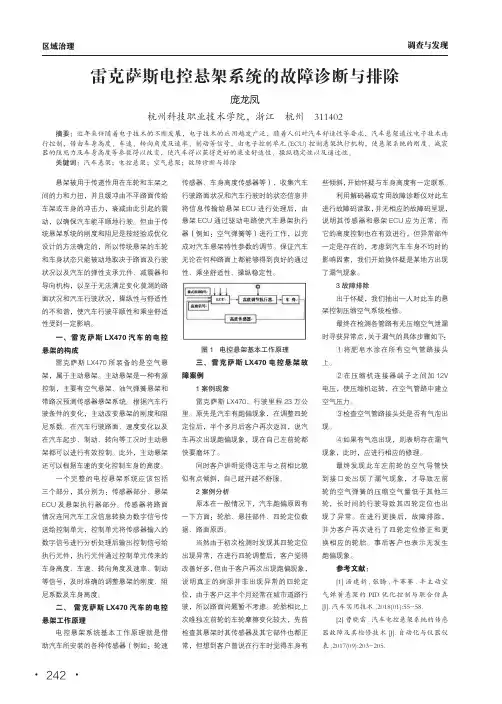

雷克萨斯电控悬架系统的故障诊断与排除
区域治理调查与发现雷克萨斯电控悬架系统的故障诊断与排除庞龙凤杭州科技职业技术学院，浙江 杭州 311402摘要：近年来伴随着电子技术的不断发展，电子技术的应用越发广泛，随着人们对汽车舒适性等要求，汽车悬架通过电子技术进行控制，借由车身高度、车速、转向角度及速率、制动等信号，由电子控制单元(ECU)控制悬架执行机构，使悬架系统的刚度、减震器的阻尼力及车身高度等参数得以改变，使汽车得以获得更好的乘坐舒适性、操纵稳定性以及通过性。
关键词：汽车悬架；电控悬架；空气悬架；故障诊断与排除悬架被用于传递作用在车轮和车架之间的力和力扭，并且缓冲由不平路面传给车架或车身的冲击力，衰减由此引起的震动，以确保汽车能平顺地行驶。
但由于传统悬架系统的刚度和阻尼是按经验或优化设计的方法确定的，所以传统悬架的车轮和车身状态只能被动地取决于路面及行驶状况以及汽车的弹性支承元件、减震器和导向机构，以至于无法满足变化莫测的路面状况和汽车行驶状况，操纵性与舒适性的不和谐，使汽车行驶平顺性和乘坐舒适性受到一定影响。
一、雷克萨斯LX470汽车的电控悬架的构成雷克萨斯LX470所装备的是空气悬架，属于主动悬架。
主动悬架是一种有源控制，主要有空气悬架、油气弹簧悬架和带路况预测传感器悬架系统。
根据汽车行驶条件的变化，主动改变悬架的刚度和阻尼系数。
在汽车行驶路面、速度变化以及在汽车起步、制动、转向等工况时主动悬架都可以进行有效控制。
此外，主动悬架还可以根据车速的变化控制车身的高度。
一个完整的电控悬架系统应该包括三个部分，其分别为：传感器部分、悬架ECU及悬架执行器部分。
传感器将路面情况连同汽车工况信息转换为数字信号传送给控制单元，控制单元将传感器输入的数字信号进行分析处理后输出控制信号给执行元件，执行元件通过控制单元传来的车身高度、车速、转向角度及速率、制动等信号，及时准确的调整悬架的刚度、阻尼系数及车身高度。
二、 雷克萨斯LX470汽车的电控悬架工作原理电控悬架系统基本工作原理就是借助汽车所安装的各种传感器（例如：轮速传感器、车身高度传感器等），收集汽车行驶路面状况和汽车行驶时的状态信息并将信息传输给悬架ECU进行处理后，由悬架ECU通过驱动电路使汽车悬架执行器（例如：空气弹簧等）进行工作，以完成对汽车悬架特性参数的调节。
汽车悬架系统常见故障诊断及排除方法
汽车悬架系统常见故障诊断及排除方法摘要悬架是车架与车桥之间一切传力、连接装置的总称。
悬架系统发生故障时涉及转向系统、轮胎等多个系统。
在诊断时，要综合考虑这些因素。
关键词悬架故障排除方法悬架是车架与车桥之间一切传力、连接装置的总称。
悬架系统由弹性元件、导向机构以及减震器等组成。
如果悬架系统发生故障，会造成行驶跑偏、轮胎异常或严重磨损、轮胎摆振、摇振或颤动，汽车行驶时有噪音及汽车摆动或方向性差等。
下面就介绍悬架系统易出现的故障的检查及排除方法，供广大维修人员参考。
一、初步检查悬架系统发生故障时涉及转向系统、轮胎等多个系统。
在诊断悬架问题时，要综合考虑这些因素。
有一些故障，如轮胎磨损异常，有可能是因为驾驶员驾驶习惯不良造成的。
所以在维修之前必须先进行路试。
如果有条件，应该请客户一起路试，然后进行以下检查。
检查轮胎压力是否合适，磨损是否均匀。
如果压力不符合规定，应将轮胎充至合适的压力。
检查转向柱与转向机之间的连接是否过松或磨损，如果过松，紧固中间轴夹紧螺栓，必要时更换中间轴。
检查前后悬架系统、转向机和连杆等零件是否过松或损坏，如果过松，对前、后悬架系统、转向机装配架、连接法兰夹紧螺栓进行紧固，必要时可更换前后悬架系统、转向机以及中间轴。
检查轮胎圆度。
执行自由跳动测试，配装轮胎。
检查轮胎是否失衡，车轮是否有变形，车轮轴承是否有磨损或装配过松。
如果失衡，要平衡车轮，如果车轮变形，必须更换车轮，如果车辆轴承有磨损或装配过松，应更换车轮轴承。
检查动力转向泵蛇形皮带张紧度。
如果张紧度不符合要求，张紧动力转向泵蛇形皮带。
检查动力转向系统是否泄漏，检查动力转向泵液面。
如果发现有泄漏，应修理漏油位置，并执行动力转向机测试。
如果转向泵液面过低，应添加动力转向液。
二、车辆跑偏如果轿车跑偏，应进行如下检查：检查轮胎是否有不匹配或不均匀现象，如有，应更换轮胎。
检查弹簧是否下垂或折断现象，如有，应更换弹簧。
检查子午胎是否存在横向力，如存在，应检查车轮定位，并进行调换车轮，如果情况严重，应更换轮胎。
凌志LS400发动机故障诊断与排除
凌志LS400发动机故障诊断与排除歧管内有一定的空气流速时。
21-左侧汽缸主氧传感器及线路故障。
集成电路板上用于驱动3缸和5缸喷油器的功率三极管被冲穿。
另有一只二极管的管脚虚焊。
关键词：二极管，三极管，氧传感器，空气流量计凌志LS400采用IUZFE型发动机为8缸V形水冷电控燃油喷射发动机，排量为4L、最大功率为194 kW/(5400r/min),最大扭矩为365Nm/ (4600 r/min)。
1998年后生产的发动机采用了VVTi智能正时可变气门控制系统，使发动机的最大功率增至209kW/（5900r/min），最大扭矩增至398Nm/(4100r/min) 。
一、IUZFE型发动机的主要结构和特点：1．结构紧凑IUZFE型发动机采用了V形8缸的布置（排列顺序为：朝前方左侧1-3-5-7,右侧2-4-6-8)，V形夹角为90,两列气缸之间用以安装进气歧管，排气歧管安装于气缸的外侧，分电器则设置在左右侧正时皮带轮的内部，布局十分紧凑，从而大大地降低了整机的高度和减少了长度。
2．重量轻发动机经科学的强化设计，大胆地采用了大量的铝合金材料，合理的材料利用既满足了强度和刚度要求，又大大地减轻了整机的重量，从而为整车带来了卓越的动力性，也提高了燃料经济性。
3．科学的配气机构配气机构为直接驱动气门的双顶置凸轮轴（DOHC）、双气阀（每缸2进2排），工作效率高，并大大地减少了进气阻力，也使排气变得十分通畅，残留废气能减少至最低限度。
进气歧管呈S形布置，从而增加了进气管的长度，充分利用了进气谐波，有利于增加中低速区段的进气充量，进一步提高了全速范围的动力性。
4．卓越的性能1UZFE型发动机采用了ECU集中控制的电控燃油喷射系统，其电喷技术已达到世界领先水平价特别是它的输出扭矩，在2000～5400 r/min之间变得平缓，达到了最大扭矩值的90%，使得汽车在不同的路面上行驶时，无须经常换挡，进一步提高了整车的平顺性和燃料经济性。
