海德汉编码器接线
编码器接线图集合(借鉴实操)
国产部分编码器接线图
国产袜机专用伺服电机编码器生产厂家主要有广洲多摩川.成都思迪.长春禹衡,江苏瑞普等几家,现以瑞普公司的光电增量式2500P编码器因为具有良好的性价比使用最为广泛.而老式的三菱,富士伺服因为编码器难找且价格昂贵有被淘汰的可能.这是由于袜机的控制精度只需2500P就足够了.但对于一些品质较好,工作较为稳定的国外伺服电机在数控方面还是有很大优势的.下面是几款国产增量式编程器的实际接线图,仅供
参考.。
编码器计数的接线方法
15. 各种输出形式的旋转编码器与后续设备（PLC、计数器等）接线分别怎么接？⑴与PLC连接，以CPM1A为例①NPN集电极开路输出方法1：如下图所示这种接线方式应用于当传感器的工作电压与PLC的输入电压不同时，取编码器晶体管部分，另外串入电源，以无电压形式接入PLC。
但是需要注意的是，外接电源的电压必须在DC30V 以下，开关容量每相35mA以下，超过这个工作电压，则编码器内部可能会发生损坏。
具体接线方式如下：编码器的褐线接编码器工作电压正极，蓝线接编码器工作电压负极，输出线依次接入PLC的输入点，蓝线接外接电源负极，外接电源正极接入PLC的输入com端。
方法2：编码器的褐线接电源正极，输出线依次接入PLC的输入点，蓝线接电源负极，再从电源正极端拉根线接入PLC输入com端。
②电压输出接线方式如图所示：具体接线方式如下：编码器的褐线接电源正极，输出线依次接入PLC 的输入点，蓝线接电源负极，再从电源正极端拉根线接入PLC输入com端。
不过需要注意的是，不能以下图方式接线。
③PNP集电极开路输出接线方式如下图所示：具体接线方式如下：编码器的褐线接工作电压正极，蓝线接工作电压负极，输出线依次接入PLC的输入com端，再从电源负极端拉根线接入PLC的输入com端。
④线性驱动输出具体接线如下：输出线依次接入后续设备相应的输入点，褐线接工作电压的正极，蓝线接工作电压的负极。
⑵与计数器连接，以H7CX（OMRON制）为例H7CX输入信号分为无电压输入和电压输入。
①无电压输入：以无电压方式输入时，只接受NPN输出信号。
NPN集电极开路输出的接线方式如下：具体接线方式如下：褐线接电源正极，蓝线接电源负极，再从电源负极端拉根线接6号端子，黑线和白线接入8和9号端子，如果需要自动复位，则橙线接入7号端子。
NPN电压输出的接线方式如下：接线方式与NPN集电极开路输出方式一样。
②电压输入NPN集电极开路输出的接线方式如下图所示：具体接线方式如下：褐线接电源正极，蓝线接电源负极，再从电源负极端拉根线接6号端子，黑线和白线接入8和9号端子，如果需要自动复位，则橙线接入7号端子。
EnDat2.2_位置编码器双向数字接口
其作为传输时间。消除计算传输时间过程 中的不稳定因素，必须执行这个测量过程 三次以上并测试测量值的一致性。用较低 时钟频率测量信号传输时间（100 kHz至
200 kHz）。为达到足够高精度，位置值采 样的内部频率必须是数据传输时钟频率的 八倍以上。
给编码器的时 钟脉冲频率
编码器端的时 钟脉冲频率
编码器端数据 后续电子设备 端数据 开始计数
量式编码器 • EnDat接收芯片和标准部件简化了后续电
子设备 • 由于无需遥控传感信号，因此供电电源更
简单也更经济
• 连接技术简单：采用标准连接件（M12，
8针），标准单屏蔽电缆并且电缆接线成 本低 • 连接件小，因此适用于小型电机或减小系 统尺寸
• 无需任何昂贵的附加传感分析功能和接
线：EnDat 2.2发送附加信息（限位开关/ 温度/加速度）
4
2T
模式指令
时钟频率100 kHz至200 kHz 2T
模式 000111
0 0011 1
S F1 D
D D D CRC CRC CRC CRC CRC
S F1 D
D D D CRC CRC CRC CRC CRC
tD
S = 开始，F1 = 出错，D = 数据
选择传输类型
传输的数据类型分为位置值，位置值及附 加信息或参数。发送的信息类型由模式指 令选择。模式指令决定被传输信息的类 型。每个模式指令包括三个Bit。为确保信 息发送可靠，每个Bit均采用冗余发送（反 相或冗余）。如果编码器检测到不正确的 模式传输，将发送一个出错信息。EnDat 2.2还能在传输位置值的同时在附加信息中 传输参数值。因此它能保证当前位置值始 终提供给控制环，甚至包括请求参数时。
海德汉_旋转编码器说明书
旋转编码器2012年11月带安装式定子联轴器的旋转编码器分离式联轴器的旋转编码器本样本是以前样本的替代版，所有以前版本均不再有效。
订购海德汉公司的产品仅以订购时有效的样本为准。
产品遵循的标准（ISO，EN等），请见样本中的标注。
海德汉公司的旋转编码器是测量旋转运动、角速度的传感器，也可与机械测量设备一起使用，例如丝杠，测量直线运动。
应用领域包括电机、机床、印刷机、木工机器、纺织机器、机器人和运送设备以及各种测量，测试和检验设备。
高质量正弦增量信号可进行高倍率细分，用于数字速度控制。
电子手轮2目录选型指南标准用途的旋转编码器供电电源3.6至5.25 V DC2) 内部2倍频细分后最大至10 000个信号周期数3) 内部5/10倍频细分后最大至36 000个信号周期（如果需要更高细分倍数，可提供）42634 ERN 480000至5 000线405选型指南标准用途的旋转编码器内部2倍频细分后最大周期数为10 0002) 内部5/10倍频细分后最大至36 000个信号周期（如果需要更高细分倍数，可提供）642 50 54 7选型指南电机旋转编码器内部2倍频细分后8 192个信号周期2) 内部5/10/20/25倍频细分后37 500个信号周期8参见产品信息910供电电源3.6至5.25 V DC2)内部2倍频细分后最大至10 000个信号周期数3)内部2倍频细分后8 192个信号周期4)根据用户要求，可提供盲孔轴版选型指南特殊用途的旋转编码器40请见产品概要：应用于电梯行业的旋转编码器请见产品概要：11测量原理测量基准测量方法海德汉公司的光学扫描型光栅尺或编码器的测量基准都是周期刻线－光栅。
这些光栅刻在玻璃或钢材基体上。
这些精密光栅通过多种光刻工艺制造。
光栅的制造方式有：•在玻璃上镀硬铬线•在镀金钢带上蚀刻线条，或者•在玻璃或钢材基体上蚀刻三维结构图案。
海德汉公司开发的光刻工艺生产的栅距典型值为50 µm至4 µm。
德国heidenhain海德汉编码器
德国heidenhain海德汉编码器主要作用它是一种将旋转位移转换成一串数字脉冲信号的旋转式传感器，这些脉冲能用来控制角位移，如果德国heidenhain海德汉编码器与齿轮条或螺旋丝杠结合在一起，也可用于测量直线位移。
德国heidenhain海德汉编码器产生电信号后由数控制置CNC.可编程逻辑控制器P1.C、控制系统等来处理。
这些传感器主要应用在以下方面：机床、材料加工、电动机反应系统以及测量和控制设备。
在E1.TRA德国heidenhain海德汉编码器中角位移的转换采用了光电扫描原理。
读数系统是基于径向分度盘的旋转，该分度由交替的透光窗口和不透光窗口构成的。
此系统全部用一个红外光源垂直照射，这样光就把盘子上的图像投射到接收器表面上，该接收器覆盖着一层光栅，称为准直仪，它具有和光盘一样的窗口。
接收器的工作是感受光盘转动所产生的光变化，然后将光变化转换成相应的电变化。
一般地，旋转德国heidenhain海德汉编码器也能得到一个速度信号，这个信号要反应给变频器，从而调节变频器的输出数据。
故障现象：1、旋转德国heidenhain 海德汉编码器坏（无输出）时，变频器不能正常工作，变得运行速度很慢，而且一会儿变频器保护，显示“PG断开”.・・联合动作才能起作用。
要使电信号上升到较高电平，并产生没有任何干扰的方波脉冲，这就必须用电子电路来处理。
德国heidenhain海德汉编码器pg接线与参数矢量变频器与德国heidenhain海德汉编码器pg之间的连接方式，必须与德国heidenhain海德汉编码器pg的型号相对应。
一般而言，德国heidenhain海德汉编码器Pg 型号分差动输出、集电极开路输出和推挽输出三种，其信号的传递方式必须考虑到变频器p g卡的接口，因此选择合适的pg卡型号或者设置合理.德国heidenhain海德汉编码器一般分为增量型与型，它们存着的区别：在增量德国heidenhain海德汉编码器的情况下，位置是从零位标记开始计算的脉冲数量确定的，而型德国heidenhain海德汉编码器的位置是由输出代码的读数确定的。

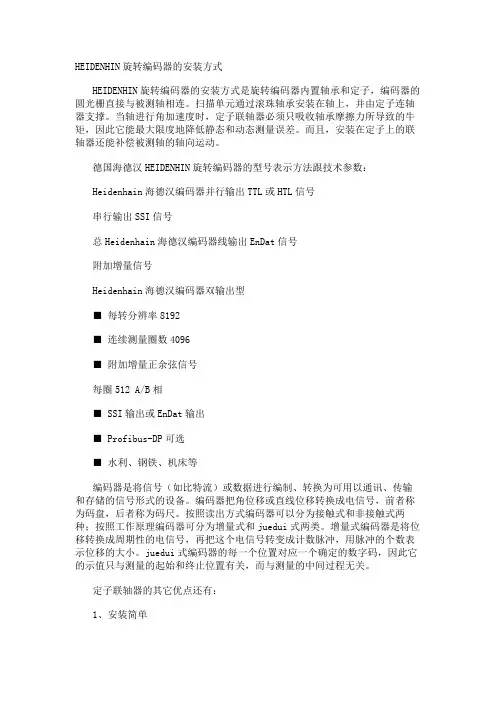

HEIDENHIN旋转编码器的安装方式
HEIDENHIN旋转编码器的安装方式HEIDENHIN旋转编码器的安装方式是旋转编码器内置轴承和定子，编码器的圆光栅直接与被测轴相连。
扫描单元通过滚珠轴承安装在轴上，并由定子连轴器支撑。
当轴进行角加速度时，定子联轴器必须只吸收轴承摩擦力所导致的牛矩，因此它能最大限度地降低静态和动态测量误差。
而且，安装在定子上的联轴器还能补偿被测轴的轴向运动。
德国海德汉HEIDENHIN旋转编码器的型号表示方法跟技术参数：Heidenhain海德汉编码器并行输出TTL或HTL信号串行输出SSI信号总Heidenhain海德汉编码器线输出EnDat信号附加增量信号Heidenhain海德汉编码器双输出型■ 每转分辨率8192■ 连续测量圈数4096■ 附加增量正余弦信号每圈512 A/B相■ SSI输出或EnDat输出■ Profibus-DP可选■ 水利、钢铁、机床等编码器是将信号（如比特流）或数据进行编制、转换为可用以通讯、传输和存储的信号形式的设备。
编码器把角位移或直线位移转换成电信号，前者称为码盘，后者称为码尺。
按照读出方式编码器可以分为接触式和非接触式两种；按照工作原理编码器可分为增量式和juedui式两类。
增量式编码器是将位移转换成周期性的电信号，再把这个电信号转变成计数脉冲，用脉冲的个数表示位移的大小。
juedui式编码器的每一个位置对应一个确定的数字码，因此它的示值只与测量的起始和终止位置有关，而与测量的中间过程无关。
定子联轴器的其它优点还有：1、安装简单2、总长度短3、联轴器的固有频率高4、允许使用空心轴5、内置轴承的旋转编码器由分离的联轴器连接可用于实心轴，推荐使用的连接被测轴的联轴器能补偿径向和轴向误差。
采用分离联轴器的角度编码器能支持更高的轴转速。
6、无内置轴承旋转编码器工作时没有摩擦。
扫描头和圆光栅、光栅鼓或钢带这两个部件可在组装时分别调整。
海德汉编码器安装拆卸文档
安装拆卸工具需要准备的工具
力矩扳手
M10螺栓或M5顶丝
静电手环
干净的抹布
ERN/ELeabharlann N/EQN 系列安装说明安装注意事项
正确佩带防静电手环
穿着防静电工作鞋
ERN/ECN/EQN 系列安装说明
安装注意事项
安装与拆卸前要断开电源，严禁带电操作。
1）清洁编码器的锥轴和电机套孔
2）检查编码器涨紧结构状况，确保涨紧机构处于松开状态
3) 松开后盖螺丝并拆卸后盖
4）将编码器的锥轴套入转轴的锥孔，用M5×50的螺栓将编码器与 转轴连接，要求拧紧力矩为Md=5Nm；
5）将编码器转动一下（若转动不灵活，则应检查螺栓是否装偏） ，再将编码器的涨紧螺栓拧紧，要求拧紧力矩为Md=1.05 Nm 1.25Nm（推荐值）.
操作时注意防静电，严禁用手接触接头处 的导电部分。
ERN/ECN/EQN 系列安装说明
安装注意事项
注意防震动、冲击和碰撞保护，严禁使用 锤子或 类似的工具敲击，或使用螺丝刀等 工具撬扭
注意编码器信号线的正确拔插，严禁直接拽、 拉编码器线，以免线芯被拉断；应尽量免编 码器连接线的反复插拔
ERN/ECN/EQN 系列编码器的安装步骤
6) 安装编码器短线,并装上编码器后盖。
ERN/ECN/EQN 系列编码器的拆卸
拆卸前务必松开涨紧圈M2.5x5螺栓 第一种方法 1: 先将编码器后盖取下，将M5× 50的螺栓拧出，留M10螺纹两到三牙； 2:将M10*90的螺栓拧进，直到把编码器顶出。
第二种方法 1:先将编码器后盖取下，将M5× 50的螺栓拧松； 2:将M5× 10的紧定螺栓拧进，再用M6× 70的螺栓将编码器顶出。
海德汉编码器安装拆卸
ERN/ECN/EQN 系列光电编码器安装拆卸及注意事项
安装拆卸工具需要准备的工具
力矩扳手
M10螺栓或M5顶丝
静电手环
干净的抹布
ERN/ECN/EQN 系列安装说明
安装注意事项
正确佩带防静电手环
穿着防静电工作鞋
பைடு நூலகம்
ERN/ECN/EQN 系列安装说明
安装注意事项
安装与拆卸前要断开电源，严禁带电操作。
ERN/ECN/EQN 系列编码器的拆卸
拆卸前务必松开涨紧圈M2.5x5螺栓 第一种方法 1: 先将编码器后盖取下，将M5× 50的螺栓拧出，留M10螺纹两到三牙； 2:将M10*90的螺栓拧进，直到把编码器顶出。
第二种方法 1:先将编码器后盖取下，将M5× 50的螺栓拧松； 2:将M5× 10的紧定螺栓拧进，再用M6× 70的螺栓将编码器顶出。
1）清洁编码器的锥轴和电机套孔 2）检查编码器涨紧结构状况，确保涨紧机构处于松开状态 3) 松开后盖螺丝并拆卸后盖 4）将编码器的锥轴套入转轴的锥孔，用M5× 50的螺栓将编码器与 转轴连接，要求拧紧力矩为Md=5Nm； 5）将编码器转动一下（若转动不灵活，则应检查螺栓是否装偏） ，再将编码器的涨紧螺栓拧紧，要求拧紧力矩为Md=1.05 Nm 1.25Nm（推荐值）. 6) 安装编码器短线,并装上编码器后盖。
操作时注意防静电，严禁用手接触接头处 的导电部分。
ERN/ECN/EQN 系列安装说明
安装注意事项
注意防震动、冲击和碰撞保护，严禁使用 锤子或 类似的工具敲击，或使用螺丝刀等 工具撬扭
注意编码器信号线的正确拔插，严禁直接拽、 拉编码器线，以免线芯被拉断；应尽量免编 码器连接线的反复插拔
ERN/ECN/EQN 系列编码器的安装步骤
