小康牌通用型真空包装机DZ-800
WI-027真空包装机操作指导书
申请单位
修订内容摘要
制订
审核
批准
包装部
注：非相关人员勿动！
则进行冷却时，冷却时间到，封口压杆起，同时气嘴伸出，为下一次
工作做好准备。
4.使用注意事项：
A.封口时间不宜过长，通常设定为0.5-1.0秒，过长的封口时间将造成封刀或变压器损坏。
B.封刀加热完成后，上下封刀依然接触，用以吸收封刀余热时间称为冷却时间。设置适当的冷却时间对封刀的使用寿命和封刀效果均有好处，通常冷却时间设定为3.0-5.0秒；
1目的：规范机器的操作方法，正确操作生产设备
2范围：适用于真空包装机
3权责：无
4作业内容：
接通气源，向上拔起调理组合上的旋钮（位于机器的右下侧），并将该旋钮按顺时针方向拧动，观察气压表，将气压调节为4-6kg/cm2,封口压杆抬起。
旋开面板上的急停开关，将机器右侧的总电源开关打开，则面板上的电源指示灯亮。各种工作方式下机器的动作程序如下：
3.定时真空
a) 气嘴伸出，将包装袋套入气嘴，并置入封口区域；
b) 第一下踩下脚踏开关，封口压杆下压，上下压胶将包装袋压平
c) 第二下踩下脚踏开关，真空泵工作，开始抽真空，同时进行真空定时；
d）真空时间到，停止抽真空，同时气嘴退回，上下封刀下降；
f)上下封刀紧密接触后开始封口并进行封口定时，封口时间到，
C.抽真空时，可能会因包装袋太薄而将气嘴堵死，导致不好的抽真空效果。解决的方法是：在上下压胶将包装袋压平后，向前移动包装袋物，使其抵住气嘴的抽气口，然后再触动脚踏开关，进行抽真空；
D.真空包装时，过强的真空可能会使包装袋产生褶皱，影响包装效果。解决的方法是，抽真空的时用手将包装袋向两边拉；
5.安全注意事项：
真空包装机操作、使用说明书
真空包装机操作、使用说明书真空包装机操作、使用说明书大江真空包装机械大江机械贸易说明书自述本说明书为整个系列真空包装机的使用说明书。

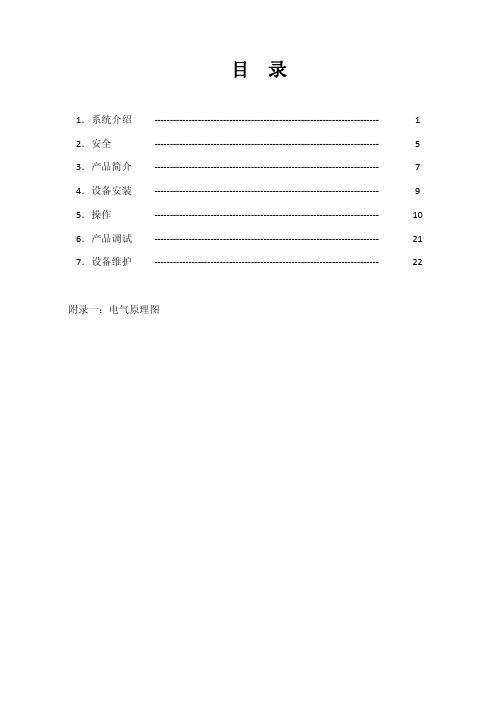

具体型号的使用说明请参照相关页面！具体机型：智能版型、普通型智能版型1 抽真空0~99S 充氮0~9.9S 加热0~9.9S冷却0~9.9S 电动开盖放气智能版型2 抽真空0~99S 充氮0~9.9S 加热0~9.9S冷却0~9.9S 放气智能版型3 抽真空0~99S 切丝0~9.9S 加热0~9.9S冷却0~9.9S 放气智能版型4 抽真空0~99S 加热0~9.9S 冷却0~9.9S放气普通型抽真空0~99S 加热0~9.9S 冷却0~9.9S放气●各机型动作原理，部结构，电器原理图，气路原理图，请根据机器功能参照相关页面！●以上为现有通用机型，特殊机型及定制机型不在此列，具体情况请联系设备制造商！目录说明书自述-------------------------------------- 1 目录-------------------------------------- 2 用途及特点-------------------------------------- 3 使用前准备-------------------------------------- 4 操作说明-------------------------------------- 7 气路原理图-------------------------------------- 9 电气原理图-------------------------------------- 11 故障分析-------------------------------------- 20用途及特点用途：本公司自发研制的全系列真空包装机具有功能优越，维护方便，操作简易，应用广泛等优点。
特别适用于复合薄膜或铝箔复合薄膜等软包装材料。
对固体、液体、粉状、糊状的食品，种子、芬芳物、药品、化工产品、电子产品、精密仪器仪表、稀有贵重金属等物品进行真空包装，或者真空后充入惰性气体包装。
台烤

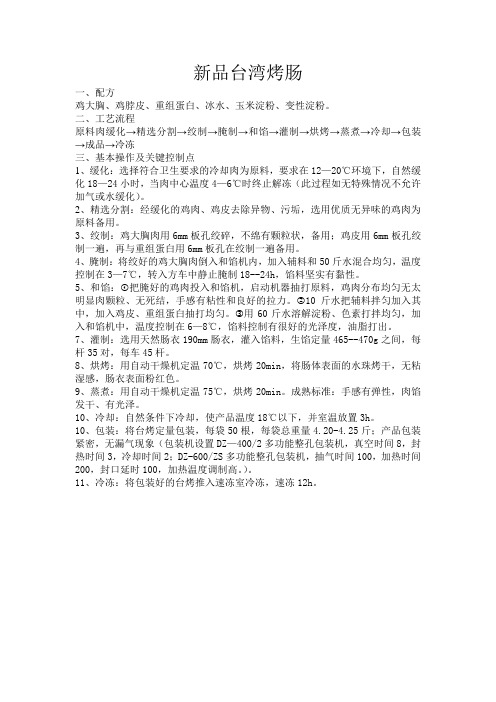

新品台湾烤肠一、配方鸡大胸、鸡脖皮、重组蛋白、冰水、玉米淀粉、变性淀粉。
