综合布线系统施工方案
综合布线系统施工方案
综合布线系统施工方案1。
总则1.1 工程概况工程主体结构为地上11层,地下1层，高度为44。
85米，框架剪力墙结构，建筑面积约34900m2（含地下车库面积约8000m2）大楼主要用于生产管理办公用房，大楼作为生产管理机构,多种数据业务将逐步得到应用,为保证系统能够安全、可靠和灵活地运行，并满足用户和不同使用要求，大楼采用综合布线系统。
此布线系统将为大楼内话音、数据和传输提供标准的、动态的传输通道。
1.2 适用范围办公楼综合布线系统包括:通信网络系统和计算机网络系统。
1.3综合布线系统的标准和规范ISO/IEC 11801 《信息技术-布线标准》ANSI EIA/TIA 568A《商务建筑电信布线标准》ANSI EIA/TIA 568B。
2-1《六类布线标准》《建筑与建筑群综合布线系统工程设计规范》（GB/T-50311）《建筑与建筑群综合布线系统工程验收规范》（GB/T-50312）2、施工准备2.1、技术准备：A、熟悉和审查施工图纸，组织图纸会审施工管理人员熟悉图纸和工程合同,了解现场进度和环境，编制施工进度计划并实施。
B、结合现场实际情况，与土建单位做好配合工作。
C、图纸会审：组织专责工程师、工程技术人员对图纸进行会审，就具体技术问题和施工方案以及与其他施工单位之间的协调问题等制订具体的措施。
D、合同签订后，由技术部门向建设单位领取各专业图纸,由资料员负责施工图纸的收发，并建立管理台帐。
E、由项目工程师组织技术人员认真审图，作好图纸会审的前期工作,针对有关施工技术和图纸存在的疑点做好记录。
F、工程开工前及时与业主,设计单位联系，作好设计交底及图纸会审工作。
G、准备与本工程有关的规程、规范、图集，根据施工图纸，准备与本工程相关的规范，规程及有关图集，并分发给项目经理部相关人员。
H、施工设备及人员:按照工程进度与甲方的具体要求，人员和设备提前进入现场，切实做好施工准备工作。
2.2、现场准备A．到场机具检查,机具要完好，符合安全使用要求。

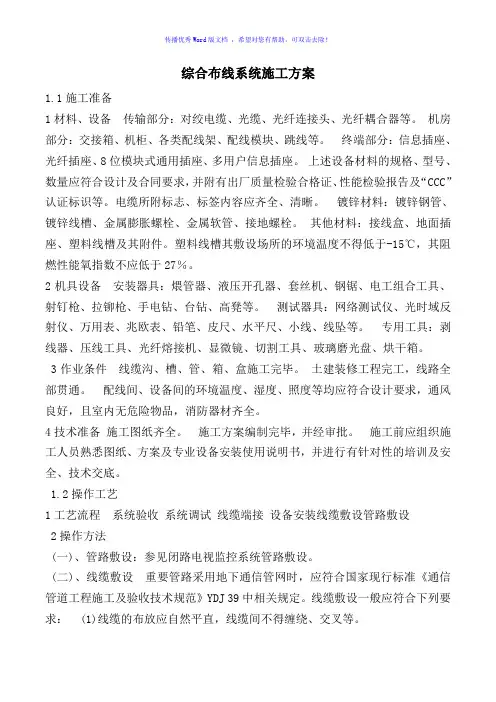

综合布线系统施工方案(word版)
综合布线系统施工方案1.1施工准备1材料、设备传输部分：对绞电缆、光缆、光纤连接头、光纤耦合器等。
机房部分：交接箱、机柜、各类配线架、配线模块、跳线等。
终端部分：信息插座、光纤插座、8位模块式通用插座、多用户信息插座。
上述设备材料的规格、型号、数量应符合设计及合同要求，并附有出厂质量检验合格证、性能检验报告及“CCC”认证标识等。
电缆所附标志、标签内容应齐全、清晰。
镀锌材料：镀锌钢管、镀锌线槽、金属膨胀螺栓、金属软管、接地螺栓。
其他材料：接线盒、地面插座、塑料线槽及其附件。
塑料线槽其敷设场所的环境温度不得低于-15℃，其阻燃性能氧指数不应低于27％。
2机具设备安装器具：煨管器、液压开孔器、套丝机、钢锯、电工组合工具、射钉枪、拉铆枪、手电钻、台钻、高凳等。
测试器具：网络测试仪、光时域反射仪、万用表、兆欧表、铅笔、皮尺、水平尺、小线、线坠等。
专用工具：剥线器、压线工具、光纤熔接机、显微镜、切割工具、玻璃磨光盘、烘干箱。
3作业条件线缆沟、槽、管、箱、盒施工完毕。
土建装修工程完工，线路全部贯通。
配线间、设备间的环境温度、湿度、照度等均应符合设计要求，通风良好，且室内无危险物品，消防器材齐全。
4技术准备施工图纸齐全。
施工方案编制完毕，并经审批。
施工前应组织施工人员熟悉图纸、方案及专业设备安装使用说明书，并进行有针对性的培训及安全、技术交底。
1.2操作工艺1工艺流程系统验收系统调试线缆端接设备安装线缆敷设管路敷设2操作方法(一)、管路敷设：参见闭路电视监控系统管路敷设。
(二)、线缆敷设重要管路采用地下通信管网时，应符合国家现行标准《通信管道工程施工及验收技术规范》YDJ 39中相关规定。
线缆敷设一般应符合下列要求： (1)线缆的布放应自然平直，线缆间不得缠绕、交叉等。
(2)线缆不应受到外力的挤压，且与线缆接触的表面应平整、光滑，以免造成线缆的变形与损伤。
(3)线缆在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰。
综合布线系统施工方案 含测试 检测及验收全套
综合布线系统施工方案含测试检测及验收综合布线系统施工方案及工艺1、安装的基础安装环境已就绪，包括：机房装修、机房供电、机房空调、接地；1)电源：机房电源应满足:Ael98~242V(220V±10%)z50Hz(±2Hz);机房采用TN-S方式供电;应尽可能设UPS供电。
2)环境要求温度满足:10~30°C相对湿度满足：20-80%4)网络规划已经建设单位批准。
包括：网络拓扑结构；设备安装位置已确定；综合布线系统的点表及设备等均已确定；1)施工流程2)主要施工方法Q)针对本次综合布线系统工程主要包括如下施工方法：(2)在综合布线系统施工前的准备工作，从用户的调研需求及优化、深化设计后，到确定最后的整体施工内容。
(3)系统的设备与材料的供应及运输、包装、仓储等准备工作，跟随深化设计的完善后，依各系统施工进度表次展开工作，保障施工的正常有序的进行。
(4)系统的线管敷设时应平直，不能产生扭曲和打圈现象，不得受到外力的损伤，线缆敷设的弯曲半径不小于此线缆直径的10倍。
当光缆和双绞线敷设在同一线槽地，光缆应放在最下面。
在垂直线槽中敷设时，每隔60cm应绑扎一下。
(5)系统线缆的两端应有统一的端子打印号码，字迹清楚、牢固。
(6)线缆在终端口要留有足够的接线余量(通常不小于50cm),盘好放在预埋盒内，以防损坏。
在配线柜处的接线余量应按供应商的意见留足(一般留5cm)o(7)线缆敷设时从配线架至终端出口，线缆中间不得剪断和接续。
当供应商确认需接续时应有专门的技术措施给予保证，光缆接续时应采用光协率计或其他仪器监视，使接续损耗达到最小，接续后应装入光缆接头护套或接头匣内。
(8)光缆敷设前应使用光时域反射针和光缆衰耗测试仪检查光纤是否有折的点，衰耗值是否符合设计要求。
(9)线缆敷设时牵引力应适当，以防拉断线缆，当遇到较大阻力时应先查清原因，消除故障后再敷设。
尤其是光缆敷设时，光纤的牵引端应做好技术处理，牵引力应施加在强芯上，最大牵引力、牵引速度以及一次牵引的直线长度等技术措施必须符合制造厂规定。
综合布线系统施工方案
1.综合布线系统施工方案1.1. 系统安装工艺和调试（一）布线系统的安装布线系统安装定位按照深化设计方案、图纸进行。
主要为：工作区子系统的安装；水平子系统的安装；干线子系统的安装；管理子系统的安装；建筑物子系统的安装。
（二）布线测试缆线的弯曲半径应符合下列规定：1) 非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4倍；2) 屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的6-10倍；3) 主干对绞电缆的弯曲半径应至少为电缆外径的10倍；4) 光缆的弯曲半径应至少为光缆外径的15倍。
2. 电源线与综合布线系统缆线应分隔布放,缆线间的最小净距应符合设计要求，按GB50312中的规定检测。
3. 建筑物内电、光缆暗管敷设及与其他管线最小净距符合GB50312中的规定。
4. 对绞电缆芯线终接应符合下列要求：1) 终接时，每对对绞线应保持扭绞状态，扭绞松开长度对于6类线不应大于13mm；2) 对绞线在与8位模块式通用插座相连时，必须按色标和线对顺序进行卡接;在同一布线工程中两种连接方式不应混合使用；3) 卡入跳线架连接块内的单根线缆色标应和线缆的色标相一致，大对数电缆按标准色谱的组合规定进行排序；4) 端接于RJ45口的配线架的线序及排列方式按有关国际标准规定的两种端接标准之一（T568A或T568B）进行端接，但必须与信息插座模块的线序排列使用同一种标准；5) 屏蔽对绞电缆的屏蔽层与接插件终接处的屏蔽罩必须以可靠的360°圆周接触，接触长度不宜小于10mm。
5. 光纤连接损耗值，应符合下表的规定：光纤连接损耗连接类别多模单模平均值最大值平均值最大值熔接0.15dB 0.3dB 0.15dB 0.3dB 缆线一般应按下列要求敷设：1) 缆线的型号、规格应与设计规定相符；2) 缆线的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受到外力的挤压和损伤；3) 缆线两端贴有标签，应标明编号，标签书写应清晰、端正和正确；标签应选用不易损坏的材料；4) 缆线终接后，应有余量。
综合布线施工方案范本
综合布线施工方案范本一、项目概述与目标本项目旨在为公司办公区域实施一套完整的综合布线系统，以提高办公效率和信息通讯能力。
具体目标包括：构建稳定、可靠、灵活的布线网络，满足当前及未来一段时间内公司各部门的信息传输需求；实现办公区域内部网络资源的统一管理和高效利用；确保布线系统易于维护和扩展，降低长期运维成本。
二、布线区域划分根据办公区域的布局和功能需求，将布线区域划分为以下几个部分：办公区：包括各部门办公室、会议室等；数据中心：放置服务器、交换机等核心网络设备；公共区域：包括走廊、休息区等；接入区：与外部网络连接的接口区域。
三、材料选型与采购在材料选型方面，我们将遵循以下原则：选用符合国家及行业标准的优质材料；考虑材料的耐用性、可靠性和扩展性；优先选择具有成本效益的材料。
具体采购材料包括：铜缆、光缆及连接器；布线面板、配线架及跳线；布线管道、桥架及附件；布线标签、标识及记录文档。
四、布线设计与规划布线设计将遵循以下原则：拓扑结构简单明了，便于管理和维护；冗余设计，提高系统可靠性；预留扩展空间，满足未来需求。
具体规划包括：确定各区域的布线点位和数量；设计布线管道和桥架的走向及安装方式；制定详细的布线图纸和施工方案。
五、施工流程与步骤施工流程如下：现场勘查，确认布线点位和管道桥架走向；准备施工材料和工具，搭建临时设施；安装布线管道和桥架；铺设线缆，连接连接器；安装布线面板和配线架；进行线缆整理和标识；清理现场，完成施工记录。
六、质量与安全控制在施工过程中，我们将严格执行质量与安全控制措施，确保布线系统的质量和使用安全。
具体措施包括：对施工人员进行技术培训和安全教育；定期检查施工材料和工具的质量；严格按照施工图纸和施工方案进行施工；对施工过程进行记录和监控，确保质量可追溯；遵守安全操作规程，确保施工现场安全。
七、测试与验收标准在布线系统完成后，我们将进行全面的测试，以确保其性能和可靠性达到要求。
测试内容包括：线缆连接性能测试；信号传输质量测试；系统稳定性测试。
综合布线系统施工工程方案
综合布线系统施工工程方案一、项目概况综合布线系统是指将各种信息传输线路集中在一个系统中，方便管理和维护，包括电力线路、通信线路、监控线路等。
本项目是针对某办公楼的综合布线系统施工工程，首先进行现场勘察和设计规划，然后按照设计方案进行施工安装和调试，最终交付给业主使用。
二、现场勘察1. 办公楼基本情况首先，需要了解办公楼的基本情况，包括建筑结构、楼层布局、用电设备情况等。
同时，要了解办公楼的现有布线情况，包括电力线路、通信线路、网络线路等。
2. 现场勘察在勘察过程中，需要对各种线路进行检查和测试，了解其负载情况和传输性能。
同时，对于已安装的线缆进行现场测量，确定需要更换或新增的线缆数量和长度。
3. 现场环境此外，还需要了解现场的环境情况，包括温湿度、灰尘情况、可供布线的空间等。
根据现场环境情况，确定施工工艺和安全措施。
三、设计规划1. 系统功能需求根据现场勘察结果，对办公楼的信息传输需求进行分析和确定，包括电力线路、通信线路、监控线路等。
根据功能需求确定各种线路的布局和连接方式。
2. 系统设计方案在确定了系统功能需求后，根据各种线路的传输特性和现场环境情况，进行系统设计方案的制定。
包括布线路径、线缆规格、连接方式、设备选择等。
3. 设计图纸编制根据设计方案，编制相应的设计图纸，包括布线示意图、横截面图、设备连接图等。
设计图纸要符合相关标准和规范，确保施工质量和安全。
四、施工安装1. 施工队伍组织在确定了设计方案和图纸后，组织施工队伍进行施工。
施工队伍要包括电力施工人员、通信施工人员、监控施工人员等，分工明确，协作配合。
2. 施工工艺根据设计图纸，确定各种线路的布线路径和连接方式，采用适当的施工工艺进行布线和连接。
在施工过程中，要注意施工质量和安全，并按照相关规范进行验收。
3. 施工进度管理在施工过程中，要对施工进度进行管理和控制，确保施工进度符合计划，并对施工现场进行监督和检查，及时处理施工中的问题和难点。
综合布线施工方案
综合布线施工方案一、综合布线技术要求1.布线系统分类：根据传输介质的不同，将布线系统分为电力布线系统、通信布线系统、数据布线系统和综合布线系统等。
2.布线系统结构：布线系统由用户设备接入区、水平布线区和垂直布线区组成。
设备接入区是用户设备与布线系统连接的区域；水平布线区是指连接设备接入区和主线区的水平布线；垂直布线区是指连接主线区和机房之间的垂直布线。
3.布线系统标准：按照相关标准和规范进行综合布线设计和施工，确保布线系统的可靠性、稳定性和扩展性。
4.布线系统要求：布线系统的损耗和串扰要低，带宽要宽，安全性要高，施工工艺要规范。
二、综合布线施工步骤1.工程准备阶段：包括施工队伍的组建、工程人员的培训和相关施工材料的采购。
2.布线系统设计：根据建筑物的结构和用户的需求，制定综合布线系统设计方案，并编制相关施工图纸。
3.施工前的准备工作：包括现场勘测和环境预处理，确保施工条件符合要求。
4.安装主线桥架：根据设计要求，在建筑物内安装主线桥架，确保布线系统的结构和位置。
5.安装水平布线：根据设计要求，在主线桥架上安装水平布线，包括电力线路、通信线路和数据线路等。
6.安装设备接入区：根据设计要求，在用户设备接入区域内安装终端设备和配线模块，完成设备与布线系统的连接。
7.安装垂直布线：根据设计要求，在机房和主线桥架之间安装垂直布线，包括电力线路、通信线路和数据线路等。
8.系统测试和调试：对布线系统进行功能测试和性能测试，确保布线系统的正常运行。
9.系统验收和交付：对布线系统进行验收和交付，包括验收测试和使用培训等。
10.施工总结和维护：对综合布线施工过程进行总结，并制定相应的维护计划，保证布线系统的稳定性和可靠性。
三、综合布线施工注意事项1.施工材料的选择：选择符合相关标准和规范要求的施工材料，确保施工质量。
2.施工人员的技能要求：施工人员要具备相应的综合布线施工技能，熟悉施工工艺和操作规程。
3.施工现场的管理：施工现场要进行严格的管理，确保施工过程的安全和规范。
综合布线施工方案范本(3篇)
第1篇一、项目概述1. 项目背景随着信息技术的飞速发展，现代建筑对通信系统的需求日益增长。
综合布线系统作为现代建筑中信息传输的基础设施，其质量直接影响到建筑物的信息化水平。
本方案旨在为某建筑物提供一套高效、可靠的综合布线系统，以满足未来信息传输的需求。
2. 项目目标（1）确保综合布线系统的安全、稳定、高效运行；（2）满足各类信息传输需求，包括语音、数据、视频等；（3）便于维护和管理；（4）符合国家相关标准和规范。
二、系统设计1. 系统架构本综合布线系统采用星型拓扑结构，由工作区子系统、水平布线子系统、管理子系统、垂直布线子系统、设备间子系统及建筑群子系统组成。
2. 系统选型（1）线缆：采用六类非屏蔽双绞线（Cat6），满足1000Mbps传输速率；（2）插座：采用RJ45接口，确保信号传输质量；（3）配线架：采用19英寸标准机架，便于管理和维护；（4）跳线：采用6类跳线，确保信号传输的稳定性；（5）设备：选用知名品牌交换机、路由器等网络设备。
三、施工准备1. 施工组织（1）项目经理：负责整个项目的组织、协调和管理工作；（2）施工队伍：由具有丰富经验的电工、网络工程师等组成；（3）材料供应：确保各类材料及时、合格地供应；（4）施工设备：准备必要的施工设备，如线缆剪线机、剥线钳、测线仪等。
2. 施工材料（1）线缆：六类非屏蔽双绞线（Cat6）；（2）插座：RJ45接口；（3）配线架：19英寸标准机架；（4）跳线：6类跳线；（5）设备：交换机、路由器等网络设备。
四、施工步骤1. 工作区子系统施工（1）确定信息点位置，进行点位放样；（2）安装信息模块，连接RJ45接口；（3）进行线缆连接，确保信号传输质量；（4）测试信息点，确保无误。
2. 水平布线子系统施工（1）确定水平布线路径，进行路径放样；（2）敷设线缆，确保线缆平整、无扭曲；（3）连接配线架，进行跳线；（4）测试水平布线，确保无误。
3. 管理子系统施工（1）确定管理区域，进行区域划分；（2）安装配线架，连接水平布线；（3）进行标签标识，便于管理和维护；（4）测试管理子系统，确保无误。
