点火系统维修
点火系统维修
汽车在现代社会中是一种必不可少的交通工具，而点火系统是汽车运行的基础。
点火系统的工作原理是将电能转化为高压电信号，点燃汽油和空气混合物，使汽车发动机正常运转。
因此，点火系统的维修非常重要，可以有效地提高汽车的性能和延长汽车的使用寿命。
本文将详细介绍汽车点火系统的维修方法。
一、点火系统的组成
点火系统由点火线圈、火花塞、发电机、电池和配电器等组成。
其中最重要的是点火线圈和火花塞。
点火线圈是一种变压器，可以将电池电压提升至可点燃火花塞所需的高压。
火花塞则是点火系统的关键部件，它通过高压电信号点燃汽油和空气混合物，推动汽车发动机正常运转。
二、点火系统维修的步骤
1. 检查点火线圈
如果汽车在起步时发动机转速不够快或抖动，很可能是点火线圈有问题。
首先检查点火线圈是否有划痕或损坏。
接着，利用万用表测试点火线圈是否正常工作。
应当检查高压绕组、低压绕组和间绕组是否符合标准值。
如果检测到点火线圈有问题，应该将其更换。
2. 更换火花塞
火花塞是点火系统中的重要部件之一。
当发动机出现失火情况时，通常是火花塞出现了问题。
应当定期检查火花塞的工作状态，包括电极是否磨损、是否有水分或碳积垢。
若出现以上情况，应当及时更换火花塞。
3. 检查电池和发电机
当汽车无法启动时，有时是因为电池电量不足或者发电机故障。
如果电池电量不足，应当给汽车充电或者更换新电池。
如果发电机故障，则需要更换发电机。
注意，在检查电池和发电机之前，应当先关闭发动机并断开维修点火线圈和所有电线，以防电击。
4. 检查配电器
配电器是点火系统中的另一个重要部分。
它包括正极、负极、主配电盒和辅助配电盒等。
检查配电器时，应当查看所有电线是否连接正确，以及绝缘是否完好。
三、点火系统维修的注意事项
1. 保持安全
点火系统是一种高电压设备，维修时应当注意安全。
确保发动机停机、电池断开、点火线圈和火花塞断开，以免触电。
同时，应当佩戴绝缘手套和护目镜等安全装备，确保自身安全。
2. 注意维修顺序
在进行点火系统的维修时，应当按照一定的顺序进行。
通常是先检查点火线圈，然后是火花塞、电池、发电机和配电器。
每步维修完成后都应当重新启动发动机，检查是否有改善。
3. 选择正确的维修工具和零部件
点火系统的维修需要特殊的工具和零部件。
应当选择正确的工具和零部件，以确保维修质量，并且保护点火系统免受额外的损伤。
如果不确定自己维修汽车的能力，应当选择专业的汽修店进行维修。
总之，点火系统的维修是汽车维修中非常重要的一部分。
如果点火系统出现问题，不仅会影响汽车性能，还可能对车主和其他驾车人员造成安全隐患。
因此，及时的点火系统维修和保养，不仅可以延长汽车的使用寿命，还可以提高汽车行驶的安全性和舒适性。
点火系统电路检修的具体步骤流程
点火系统电路检修的具体步骤流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!点火系统电路检修的具体步骤流程如下：1. 准备工具和设备确保你拥有适当的工具，如扳手、螺丝刀、测试灯、万用表等。
电子点火系统故障诊断与维修
电子点火系统故障诊断与维修电子点火系统是现代汽车中重要的一部分，它负责着车辆的点火和点燃燃料，保证汽车的正常运行。
但是，由于使用频繁和外部环境的影响，电子点火系统也会出现故障。
本文将介绍电子点火系统故障的诊断与维修。
一、电子点火系统的结构和原理电子点火系统由电池、发电机、点火线圈、火花塞、电控模块等构成。
其原理是：当车辆的发动机转速达到一定水平时，发电机会产生高电压电流，这时电控模块就会把这个信号转化成脉冲信号，通过点火线圈将电信号传递到火花塞中，促使混合气体爆炸燃烧。
二、电子点火系统故障的常见原因1. 电池电压不足。
2. 点火线圈老化或损坏。
3. 火花塞积碳或损坏。
4. 点火控制模块损坏。
5. 线路接触不良或损坏。
三、电子点火系统故障的诊断方法1. 检查电源：使用电压表测试电池电压，或者直接利用电池引线开关和发动机试图启动发动机。
如果电池电压正常，则检查线路连接是否良好。
2. 检查火花塞：拆下火花塞，检查是否清洁，检查电极之间的间隙是否正确，并尝试更换火花塞。
3. 检查点火线圈：使用万用表检查点火线圈的连通性、电阻和电压等。
如果检测结果不正常，则更换点火线圈。
4. 检查点火控制模块：使用OBD-II测试工具进行故障码检查，如果有故障码则进行清除，并尝试更新电控模块程序。
如果电控模块损坏，则需要更换。
5. 检查线路接触：检查线路接触是否良好。
如果有线路接触不良，则清理并重新连接线路。
四、电子点火系统故障的维修方法1. 更换电池：如果电池电压低，可以根据需要更换电池。
2. 更换火花塞：如果火花塞老化或积碳过多，则可以更换新的火花塞。
3. 更换点火线圈：如果点火线圈损坏，则需要更换新的点火线圈。
4. 更换点火控制模块：如果电控模块损坏，则需要更换新的电控模块。
5. 修理线路接触：如果发现线路接触不良，则需清理并重新连接线路。
总之，电子点火系统是汽车发动机的重要组成部分，对车辆的运行稳定性和性能起着至关重要的作用。
汽车点火系统故障诊断与维修讲解
汽车点火系统故障诊断与维修讲解
汽车点火系统是引发发动机燃烧的关键元件之一，也是汽车故障中比较常见的一种。
如果点火系统出现问题，将会导致发动机无法正常启动、轻度抖动或怠速不稳等现象，因此对点火系统故障进行诊断和维修是维护汽车正常运行的必要过程。
1. 点火系统基础概念
点火系统是指通过电气信号在发动机缸内点燃混合气的过程，其要素包括火花塞、点火线圈、点火控制模块和电池等部件。
点火系统的故障可能来源于上述所有部件，所以在进行故障诊断和维修时，需要了解这些基础元件的工作原理和相互关系。
2. 点火系统常见故障
点火系统的故障主要表现为发动机启动困难、发动机抖动、燃油经济性下降等现象。
在进行故障诊断时，需要检查火花塞是否损坏，点火线圈是否工作正常，点火控制模块是否发生故障，以及电池电压是否过低等因素。
3. 点火系统维修方法
在进行点火系统维修时，需要根据具体故障情况采取相应的修理措施。
常见的维修方法包括更换损坏的火花塞、更换点火线圈、更换点火控制模块，以及充电或更换低电压的电池等。
维修点火系统需要具备一定的技术和专业知识，对于一些比较
严重的故障，建议交由专业技师进行处理，以确保车辆的安全和维修质量。
车辆点火系统故障的常见原因和维修手段
车辆点火系统故障的常见原因和维修手段一、引言车辆点火系统是发动机启动和运行的关键组成部分，它直接影响着车辆的正常运行。
然而，由于各种原因，点火系统故障成为车辆出现问题的常见原因之一。
本文将讨论车辆点火系统故障的常见原因以及对应的维修手段。
二、常见故障原因及解决方法1. 点火线圈故障点火线圈是车辆点火系统中非常关键的一个组成部分，它将低电压供电转换为高电压，以点燃高压气缸中的混合气体。
点火线圈常见故障包括线圈断裂、绝缘损坏、电缆接触不良等。
为了解决这些问题，需要更换点火线圈或修复电缆连接问题。
2. 火花塞故障火花塞是点火系统中另一个重要的组件，它负责产生火花点燃气缸中的混合气体。
火花塞常见故障包括电极磨损、积碳过多、电极间隙不正确等。
为了解决这些问题，需要定期更换火花塞，并确保正确调整电极间隙。
3. 点火开关故障点火开关是车辆点火系统的控制中心，如果点火开关出现故障，将导致车辆无法正常启动。
常见的点火开关故障包括开关损坏、接触不良等。
解决这类问题通常需要更换点火开关。
4. 燃油供应故障车辆点火系统的正常运行需要稳定的燃油供应。
如果燃油泵、喷油嘴等组件出现故障，将导致点火系统无法得到足够的燃油供应。
解决这类问题的方法包括更换故障组件或修复燃油系统的连接问题。
5. 电源供应故障点火系统需要稳定的电源供应，如果电瓶电压过低或充电系统故障，将导致点火系统无法正常工作。
解决这类问题需要检查电瓶健康状态、检修充电系统或更换电瓶。
6. 线路连接故障车辆点火系统中复杂的线路连接是另一个常见的故障来源。
线路老化、接触点腐蚀等问题可能导致电信号传输受阻或完全中断。
解决此类问题需要仔细检查线路连接，并修复或更换受损的线束。
7. 传感器故障车辆点火系统依赖于各种传感器的输入信号，以确保恰当的点火时机。
如果传感器出现故障，将导致点火系统无法正常工作。
解决这类问题需要通过故障诊断设备检测传感器工作状态，并相应更换故障传感器。
汽车点火系统故障的检修与维修
汽车点火系统故障的检修与维修一、概述汽车点火系统是发动机正常运行的基础，其主要作用是在适当的时机将高压电流引导至火花塞，引发燃烧室内的混合气体，使发动机正常工作。
然而，汽车点火系统也存在故障的可能，本文将针对汽车点火系统故障的检修与维修进行探讨。
二、故障检修流程1. 故障现象观察与分析当车辆发生点火系统故障时，驾驶员往往能感受到发动机抖动、动力减弱、启动困难等异常情况。
在检修时，应首先观察并分析故障现象，确定是否属于点火系统故障。
2. 故障代码扫描诊断现代汽车配备了OBD系统，通过连接扫描工具可以读取车辆电脑中的故障代码。
通过故障代码，可以初步判断出点火系统故障的具体位置和原因。
3. 点火线圈测试点火线圈是点火系统中的重要组成部分，负责产生高压电流。
通过使用万用表或点火线圈测试仪进行测试，可以检测点火线圈的电阻、绝缘状况是否正常。
4. 火花塞、高压线缆检查检查火花塞和高压线缆是否磨损、老化，是否有脱落现象。
这些问题都有可能导致点火系统工作不正常。
5. 点火控制模块检测点火控制模块是控制整个点火系统工作的核心部件。
通过使用专门的检测设备，可以检测点火控制模块的工作状态和输出信号是否正常。
三、故障维修措施1. 更换火花塞如果火花塞出现了磨损或电极间隙不正常的情况，应及时更换新的火花塞。
在更换火花塞时，要注意遵循制造商的推荐换芯周期和规格要求。
2. 更换点火线圈当点火线圈测试发现其电阻或绝缘异常时，需要将其更换。
在更换点火线圈时，要选择与原装配件相符的产品，以确保点火系统的正常工作。
3. 修复或更换高压线缆如果高压线缆磨损、老化或脱落，应及时进行修复或更换。
确保高压线缆的良好连接和绝缘状态，以保证点火系统的正常工作。
4. 更换点火控制模块当点火控制模块出现故障时，需要将其更换。
在更换点火控制模块时，要选择与原装配件相符的产品，并根据制造商的要求进行正确的安装和调试。
5. 进一步检查如果以上措施都不能解决问题，还应进一步检查其他相关部件，如曲轴传感器、气阀传感器等，以确定根本原因并采取适当的维修措施。

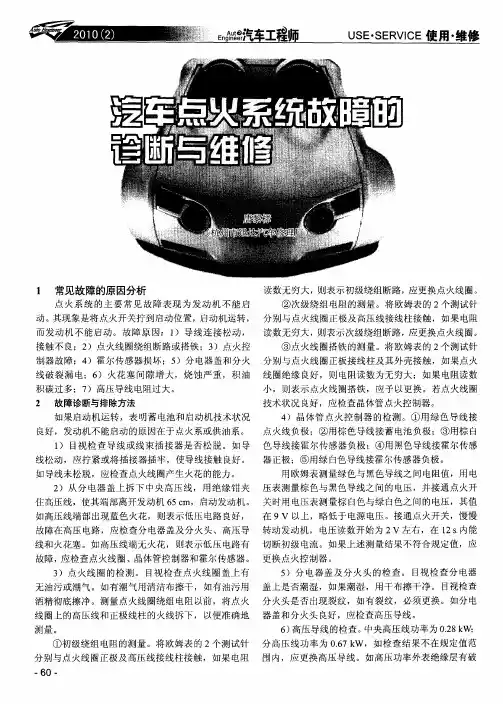

汽车点火系统故障的诊断与维修
如 果 以上方 法还 不 能检 测 出故 障 的原 因 ，可 以采 取 以下 的步 骤与 方法 来检 测 与排 除故 障 ： 塞 。② 检查 火花 塞 是否 有 电极磨 损 、积 碳和 绝 缘体 损 坏现 象 。③ 如果 发现 不 正常 情况 ，则调 整 电极 间 隙，
２ ）从 分 电器 盖 上 拆 下 中央 高 压 线 ，用 绝 缘钳 夹 压表 测量 棕色 与 黑色 导线 之 间的 电压 ，并接 通 点火 开 住 高压线 ，使 其 端部 离开 发动机 ６ ｍ，启 动发 动机 。 关 时用 电压表 测 量棕 白色 与绿 白色之 间 的电压 ，其值 ５ ｃ 如 高压线 端部 出现 蓝色 火花 ，则表 示低压 电路 良好 ， 在 ９Ｖ 以上 ， 略低于 电源 电压 。接 通 点火 开关 ，慢慢 ２Ｓ内能 故 障在 高压 电路 ，应检 查 分 电器 盖及 分 火头 、高 压导 转动 发动 机 ， 电压 读数 开始 为 ２Ｖ 左右 ，在 １ 线和火 花塞 。如 高 压线 端无 火花 ，则 表示 低压 电路有 切 断 初级 电流 。如果上 述 测量 结果 不符 合规 定值 ，应 故障 ，应检 查 点火线 圈 、晶体 管控制 器和 霍 尔传感 器 。 更换 点火控 制 器 。 ３ 点火 线 圈 的检 测 。 目视 检 查 点 火 线 圈盖 上 有 ） ５ ）分 电器 盖 及 分 火头 的检 查 。 目视 检 查分 电器 无油污 或潮 气 。如有 潮气 用 清洁 布擦 干 ，如有 油污 用 盖 上 是否潮 湿 ，如 果潮 湿 ，用干 布 擦干 净 。 目视检 查 酒 精彻 底擦 净 。测量 点火 线 圈绕组 电阻 以前 ，将 点火 分 火 头是 否 出现裂 纹 ，如 有裂 纹 ，必须 更换 。如 分 电 线 圈上 的高 压线 和 正极线 柱 的火线 拆 下 ， 以便 准确 地 器 盖和 分火 头 良好 ，应 检查 高压 导线 。
点火系统的检修
（1）离心点火提前调节装置。离心式点火提前调节装置利用发动机 转速的变化改变凸轮与轴的相位关系，来实现点火提前自动调节的。离心 块甩动应灵活平稳，托板与分电器轴配合应良好。
图7－59 测量绝缘电阻的电阻值
点火系统的检修
（4）测量热变 电阻的电阻值，如图 7-60所示。4Y发动 机电阻值应为1.3～ 1.5 Ω。
图7-60 测量热变电阻的电阻值
点火系统的检修
3. 点火线圈点火强度试验
通过跳火间隙来判断点火线圈在不同转速下产生的次 级电压，检查其工作性能是否良好。这可在万能试验台上 利用三针放电装置进行试验，如图7-6使用火花塞量规 进行，如图7-64所示。 火花塞电极间隙一般为 0.6～0.7 mm，采用高 能电子点火装置的火花 塞电极间隙为1.0～1.2 mm。如间隙不符合要 求，应扳动侧电极至符 合要求为止。
图7-64 检查和调整火花塞电极间隙
点火系统的检修
图7-69 检查信号发生器 1—分电器； 2—点火器； 3—点火线圈； 4—中央高压线
点火系统的检修
①检查信号发生器的输入电压。将直流电压表的正极与信号发 生器插座上“+”端子的引线（红黑色导线）连接（可用大头针插 入导线），将直流电压表的负极与信号发生器插座上“-”端子的引 线（棕白色导线）连接。接通点火开关，无论触发叶轮的叶片是否 进入传感器的空隙，电压表显示的输入信号发生器的电压都应接近 电源电压(当电源电压为14.4 V时，输入电压应为13~13.5 V)。
点火系统的检修
（5）用正时灯检查点火 正时，如图7-67所示。正时灯 是根据灯光闪光与运动同步的 原理，利用人们视觉的暂留效 应（形成闪光时认为皮带轮不 动）工作的，使检查者能看清 正时记号。
汽修中的火花塞更换与点火系统维修
汽修中的火花塞更换与点火系统维修一、简介汽车是我们日常生活中重要的交通工具之一，而汽车维修则成为了保证汽车正常运行的关键。
在汽车维修过程中，火花塞更换与点火系统维修是常见的维修项目，本文将详细介绍这两个方面的内容和步骤。
二、火花塞更换1. 火花塞的作用火花塞是点火系统中的重要部件，它负责将高压电流转换成电火花，引燃汽油混合气，从而推动汽车的运转。
正常工作的火花塞能够提供稳定的点火能量，保证汽车的正常工作。
2. 更换火花塞的标志- 发动机启动困难：如果发动机启动困难或需要多次点火才能启动，可能是火花塞老化或磨损导致的。
- 发动机抖动：如果发动机在怠速或加速时出现抖动，可能是火花塞失效导致的。
- 加速迟缓：如果加速时感觉到汽车的动力下降，可能是火花塞失效导致的。
3. 更换火花塞的步骤- 制造商建议：首先，查看汽车的维修手册或咨询厂家，确定适合汽车型号的火花塞品牌和规格。
- 熄火与冷却：确保车辆熄火并且发动机冷却。
这样可以避免触电和烫伤。
- 拆卸点火线圈：用螺丝刀或扳手拆卸点火线圈。
注意不要损坏线圈。
- 卸下老化火花塞：使用火花塞扳手逆时针松开并卸下老化的火花塞。
注意不要让杂质掉进汽缸。
- 安装新火花塞：使用火花塞扳手顺时针旋紧新的火花塞。
注意不要过紧。
- 固定点火线圈：将点火线圈固定在原来的位置上，并插上连接线。
- 清理火花塞盖：使用砂纸或橡皮擦清理火花塞盖，并确保没有多余的杂质。
- 测试新火花塞：重新启动发动机，观察火花塞的工作情况，确保火花塞更换成功。
三、点火系统维修1. 点火系统的作用点火系统是汽车引擎正常运行的关键，它负责在适当的时候提供高压电流给火花塞，以引燃汽油混合气。
点火系统的故障会导致引擎无法正常工作。
2. 点火系统故障的征兆- 发动机启动困难：如果发动机启动困难或需要多次点火才能启动，可能是点火系统中的某个部件故障。
- 发动机抖动：如果发动机在怠速或加速时出现抖动，可能是点火系统中的某个部件故障。
汽车发动机点火系统维修要点
汽车发动机点火系统维修要点一、检查点火线圈点火线圈是点火系统中的重要组成部分，其工作状态直接影响发动机的正常运转。
在维修过程中，首先需要检查点火线圈的外观是否完好，有无破损或松动现象。
同时，要检查点火线圈的连接线路是否牢固，有无短路或断路情况。
二、更换火花塞火花塞是点火系统中另一个关键部件，其使用寿命有限，需要定期更换。
在更换火花塞时，需要注意选择适合发动机型号的火花塞，并确保其热值、电阻和间隙符合要求。
同时，要保证更换过程清洁，避免灰尘和杂质的进入，以免影响点火效果。
三、调整点火正时点火正时的准确性对发动机的性能有着重要影响。
在维修过程中，需要根据发动机的运转情况，对点火正时进行调整，确保其在规定的范围内。
如果点火正时不准确，不仅会影响发动机的动力性能，还会增加燃油消耗和排放污染。
四、检查高压线高压线是点火系统中传输高压电的线路，其工作状态直接关系到点火效果的好坏。
在维修过程中，需要检查高压线的外观是否完好，有无破损或老化现象。
同时，要检查高压线的连接是否牢固，有无松动或脱落情况。
如果高压线存在故障，需要及时更换。
五、测试点火线圈和火花塞的工作为了确保点火线圈和火花塞的正常工作，需要在维修过程中进行测试。
可以使用专用的检测设备，对点火线圈的电压和电阻进行测量，判断其工作状态是否正常。
同时，可以观察火花塞的放电情况，判断其间隙和电阻是否符合要求。
如果存在问题，需要及时进行维修或更换。
六、确保点火系统密封良好点火系统的密封性对发动机的性能和安全性有着重要影响。
在维修过程中，需要检查点火系统的各个部件是否存在泄漏现象，如密封垫是否完好、连接处是否紧固等。
如果存在泄漏问题，需要及时进行修复或更换部件。
点火系统的维修实训报告
一、实训背景点火系统是汽车发动机的重要组成部分，其作用是产生高压电火花，点燃混合气，使发动机正常工作。
然而，点火系统在使用过程中容易出现故障，如点火线圈损坏、火花塞积碳、高压线老化等，这些问题会导致发动机性能下降，油耗增加，严重时甚至无法启动。
为了提高维修人员对点火系统的维修能力，本次实训旨在通过对点火系统的故障诊断、维修和保养进行实践操作，使学员掌握点火系统的维修方法。
二、实训目的1. 了解点火系统的组成、工作原理和故障现象；2. 掌握点火系统故障的诊断方法；3. 熟练掌握点火系统的维修和保养技能；4. 培养学员在实际工作中解决点火系统故障的能力。
三、实训内容1. 点火系统的组成及工作原理点火系统主要由以下部分组成：（1）点火线圈：将低压电转换成高压电；（2）分电器：将高压电按顺序分配到各个气缸；（3）火花塞：产生火花点燃混合气；（4）高压线：连接点火线圈和火花塞；（5）点火控制器：控制点火时机。
点火系统的工作原理是：当发动机工作时，点火线圈产生高压电，通过分电器将高压电按顺序分配到各个气缸的火花塞上，火花塞产生火花点燃混合气，推动活塞运动，使发动机正常工作。
2. 点火系统故障诊断点火系统故障的诊断方法如下：（1）观察故障现象：如发动机无法启动、油耗增加、动力下降等；（2）检查点火线圈：使用万用表测量点火线圈初级和次级电阻，判断其是否损坏；（3）检查火花塞：检查火花塞电极间隙、积碳情况，判断其是否损坏；（4）检查高压线：检查高压线是否有破损、老化现象，判断其是否损坏；（5）检查点火控制器：使用专用诊断仪器检查点火控制器工作状态，判断其是否损坏。
3. 点火系统维修点火系统维修步骤如下：（1）拆卸点火线圈：将点火线圈与高压线、分电器连接处断开，拆下点火线圈；（2）检查点火线圈：测量点火线圈初级和次级电阻，判断其是否损坏；（3）更换点火线圈：如点火线圈损坏，则更换新的点火线圈；（4）检查火花塞：检查火花塞电极间隙、积碳情况，判断其是否损坏；（5）更换火花塞：如火花塞损坏，则更换新的火花塞；（6）检查高压线：检查高压线是否有破损、老化现象，判断其是否损坏；（7）更换高压线：如高压线损坏，则更换新的高压线；（8）检查点火控制器：使用专用诊断仪器检查点火控制器工作状态，判断其是否损坏；（9）更换点火控制器：如点火控制器损坏，则更换新的点火控制器。
