电力系统电能质量控制规程一、引言随着电力系统的发展和电气设备的普及应用，电能质量成为现代社会中一个日益重要的问题。
电能质量的好坏直接关系到人们的正常用电和生产运行，因此对电力系统电能质量进行管理和控制规范具有重要的意义。
本文将围绕电力系统电能质量控制规程展开论述，从各个方面进行深入剖析。
二、电能质量概述电能质量是指电力系统中电压、电流及其相关参数所具备的适用性，是指电能供应与电能需求之间的匹配程度。
电能质量的好坏会对供电设备以及用户设备造成不同程度的影响，如电压波动引起的灯光闪烁、电源波动造成的设备损坏等。
因此，为确保电能质量稳定，需要制定相应的控制规程。
三、电能质量控制目标及指标电能质量控制的目标是保证电力系统稳定供电，提供安全、可靠、高效的能源供应。
为达到这一目标，需要明确合理的电能质量控制指标，如幅值、频率、相序、谐波等。
在供电过程中，适当的控制这些指标可以有效防止电能质量问题的发生。
四、电能质量控制方法1. 电能质量监测：通过对电能质量的监测，及时获取供电系统的工作状态和质量状况。
监测可以采用便携式电能质量分析仪或在线监测系统，对供电系统进行全面的质量参数检测。
2. 峰谷平衡控制：通过合理的电网规划、电力调度等措施，使供电系统的负荷峰谷差距较小，实现负荷平衡，减少电能质量波动。
3. 谐波防护控制：谐波是电网中普遍存在的一种电能质量问题。
为减小谐波对负载设备的影响，可以采用滤波器、谐波抑制装置等方法对电网进行谐波防护控制。
4. 波动与闪变控制：通过合理的电网规划、稳压控制等措施，减小电压波动和闪变，保证电能质量稳定。
5. 电能质量优化：通过改进供电系统的结构和运行管理等方面，优化电能质量，提高供电可靠性和可用性。
五、电能质量控制的挑战与发展趋势随着社会的发展和技术的进步，电能质量控制面临着越来越多的挑战。
电气设备日益智能化，对电能质量有更高的要求；新能源接入电网，给电能质量带来新的影响因素；大数据、人工智能等技术的应用，为电能质量监测与控制提供了新的手段。
电能质量技术监督实施细则1
电能质量技术监督实施细则目次1 范围 (3)2 规范性引用文件 (3)3 定义与术语 (3)4 符号、代号和缩略语 (4)5 总则 (4)6 监督范围及主要指标 (4)6.1监督范围 (4)6.2主要指标 (5)7 主要内容 (5)7.1电能质量监测的分类 (5)7.2频率质量监督 (5)7.3电压质量监督 (6)7.4电压波动和闪变、三相电压不平衡监督 (6)7.5电压暂降与短时中断监督 (7)7.6谐波和间谐波监督 (7)7.7电能质量监测仪器 (8)8 技术监督管理 (8)附录A (9)附录B (10)电能质量技术监督实施文件1 范围2.1 本标准规定了（以下简称）电能质量技术监督的监督范围、监督内容和相关的技术管理要求。
2.2本标准适用于所属境内水电企业以电能质量技术监督服务职责的相关部门。
2.3 监督范围主要包括频率偏差、电压偏差、波动、闪变、谐波、三相电压不平衡等内容。
应对发电机的无功出力、调压功能、进相运行及电压质量进行管理与监督，应加强有功功率和无功功率的调整、控制及改进，使电压和频率等指标满足标准要求。
2 规范性引用文件下列所列文件中的内容通过文中的规范性引用而构成本标准必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本标准；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。
GB/T 12325电能质量供电电压偏差GB/T 12326电能质量电压波动和闪变GB/T 14549电能质量公用电网谐波GB/T 15543电能质量三相电压不平衡GB/T 15945电能质量电力系统频率偏差GB/T 17626.30电磁兼容试验和测量技术电能质量测量方法GB/T 18481电能质量暂时过电压和瞬态过电压GB/T19862电能质量监测设备通用要求GB/T 24337电能质量公用电网间谐波DL/T 1053 电能质量技术监督规程DL/T 1194 电能质量术语DL/T 1198 电力系统电能质量技术管理规定3 定义与术语下列术语和定义适用于本标准。
电能质量标准介绍
供电电压的允许偏差-偏差值
220V单相供电电压允许偏差为过标称系统 电压的+7%、-10%。 对于供电电压允许偏差有特殊要求的用户， 由供用电双方协议确定。
电能质量 2 三相电压允许不平衡度
现行标准：GB/T15543-1995 ======================================
A
电流
电压
B 电流
注： UN为标称电压， Uh为谐波电压； IN为额定电流， Ih为谐波电流。 A级仪器频率测量范围为0-2500Hz，为精密仪器；B级仪器用于一般测量
电能质量 5 电压波动和闪变
现行标准：GB12326-2000
=====================================
公用电网谐波 ---谐波测量允许的误差
等级 被测量 电压 条件
Uh ≥ 1%UN Uh < 1%UN Ih ≥ 3%IN Ih < 3%IN Uh > 3%UN Uh < 3%UN Ih ≥ 10%IN Ih < 10%IN
允许误差
5%Uh 0.05%UN 5%Ih 0.15%IN 5%Uh 0.15%UN 5%Ih 0.50%IN
电能质量标准介绍
一.电能质量-供电电压的允许偏差 二.电能质量-三相电压允许不平衡度 三.电能质量-电力系统频率允许偏差 四.电能质量-公用电网谐波 五.电能质量-电压波动和闪变（简单介绍） 六.电能质量-暂态过电压和瞬态过电压 （简单介绍）
电能质量 1 供电电压的允许偏差
三相电压允许不平衡度-术语
正序分量 positive-sequence componet
将不平衡三相系统的电量按对称分量法分解 后，其正序对称系统中的分量。 将不平衡三相系统的电量按对称分量法分解 后，其负序对称系统中的分量。
电能质量监测装置运行规程

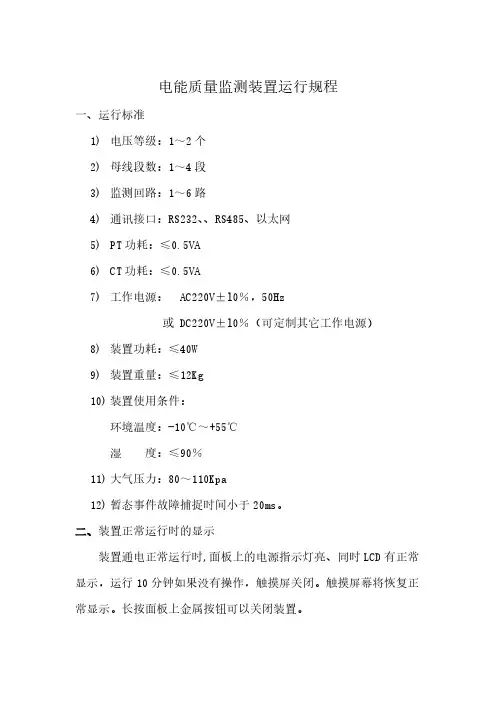

电能质量监测装置运行规程一、运行标准1)电压等级：1～2个2)母线段数：1～4段3)监测回路：1～6路4)通讯接口：RS232、、RS485、以太网5)PT功耗：≤0.5VA6)CT功耗：≤0.5VA7)工作电源：AC220V±l0％，50Hz或DC220V±l0％（可定制其它工作电源）8)装置功耗：≤40W9)装置重量：≤12Kg10)装置使用条件：环境温度：-10℃～+55℃湿度：≤90％11)大气压力：80～110Kpa12)暂态事件故障捕捉时间小于20ms。
二、装置正常运行时的显示装置通电正常运行时,面板上的电源指示灯亮、同时LCD有正常显示，运行10分钟如果没有操作，触摸屏关闭。
触摸屏幕将恢复正常显示。
长按面板上金属按钮可以关闭装置。
1）正常运行时界面的显示：显示菜单界面，并显示公司的LOGO.可以进行菜单选择操作。
2）正常运行时指示灯的显示电源灯：装置上电后，任何时刻都亮。
运行灯：装置处于运行状态时，灯闪烁。
故障灯：装置内部发生故障后灯亮，故障排除后灯灭。
事件跳灯：当发生事件时灯亮，事件故障排除后灭。
3）正常运行时的菜单内容运行菜单内容可以按照操作规程操作查看任意菜单内容。
三、装置的运行维护1）装置的运行监视应及时掌握安装在变电站电能质量监测装置运行情况。
应经常监视装置LCD、指示灯的指示，当装置显示故障/事件界面或故障/事件指示灯亮时，应及时处理并做好记录。
2）装置的日常巡视检查站内的电能质量监测装置每天至少巡视二次；3）下列情况下应对装置进行特殊巡视检查，增加巡视检查次数1.新设备投运期内；2.系统电压、频率严重波动时；3.雷雨季节特别是雷雨后；4.网络出现故障时。
电力系统电能质量标准
电力系统电能质量标准引言：电力系统的电能质量直接关系到各行业的安全稳定运行，同时也对人们的正常生活产生着重要影响。
为了确保电能质量能够满足各行业的需求，制定相关标准和规程是非常必要的。
本文将从电能质量的概念入手，分析其影响因素，并介绍电力系统电能质量标准的相关内容。
一、电能质量概述电能质量是指电力系统供电设备传输电能时，其电流、电压或频率等电学特性与标准值之间的差异程度。
电能质量问题主要包括电压波动、频率偏差、电流谐波、闪变和谐波等。
良好的电能质量能够保障设备的正常运行，延长设备寿命，减少电能损耗，提高供电可靠性，保障用户用电安全。
二、影响电能质量的因素1.电力系统运行状态: 电力系统的电能质量受电源性能、线路电阻、电感、容性以及负载等多种因素影响。
当电力系统运行平稳、无故障且符合设计要求时，电能质量较高。
2.电力设备和保护装置的特性: 不同类型的电力设备和保护装置对电能质量有不同的要求。
例如，灵敏度较高的设备对电压波动和频率偏差较为敏感，对电能质量的要求也更高。
3.外界干扰和负载改变: 外界电磁辐射、雷电等因素都会对电能质量产生一定的影响。
同时，系统负载变化也会导致电能质量的波动，对电力系统的稳定性提出了更高的要求。
三、电能质量标准与规范1.电能质量标准分类电能质量标准按照国际电工委员会（IEC）的分类可以分为四类，分别是电压、频率、电流和功率质量标准。
其中，IEC 61000系列标准是电能质量标准的基础，包括了各种电能质量问题的测量与分析方法，对于电能质量的评估具有指导性。
2.电压质量标准电压质量标准主要包括电压波动与闪变。
电压波动是指电压在短时间内的变化，而闪变是指电压快速变化时用户感知到的光源亮度的变化。
常用的电压波动表征指标为电压闪变度（Pst）和电压闪变率（Plt）。
3.频率质量标准频率质量标准主要针对电力系统的频率稳定性。
在正常情况下，电网频率应保持在额定频率附近，频率偏差应在一定范围内。
电能质量测试规范
电能质量现场测试规范江西省电力公司前言本规范的编制是针对江西省电力系统电能质量指标(公用电网谐波、三相电压不平衡度、电压波动及闪变)测试而制订。
一、范围本规范适用于发电厂、变电站、用户端电能质量指标(公用电网谐波、三相电压不平衡度、电压波动及闪变)现场测试。
二、引用标准GB/T14549-1993 《电能质量公用电网谐波》GB/T15543-2008 《电能质量三相电压允许不平衡度》GB/T 12326-2008 《电能质量电压波动和闪变》电能质量综合测试分析仪技术说明书三、测试前准备工作人员要求1）现场工作人员应身体健康、精神状态良好。
2）必须具备必要的电气知识、掌握本专业作业技能。
3）认真学习了本测试规范。
4）熟悉《电业安全工作规程》相关知识，并经考试合格。
5）有强烈的安全责任感。
工器具及材料1）个人工具箱1套。
2）电能质量综合测试分析仪若干套（在有效期内）。
3）数字万用表1只（在有效期内）。
4）试验接线3套。
5）绝缘胶布1卷。
6）毛刷2把（″）。
7）手电筒1个。
现场准备工作1）开工前两天内，准备好本次测试所需电能质量综合测试分析仪、工器具、相关图纸，收集所测线路或机组的PT、CT变比，现场运行方式、供电主变容量、谐波源用户协议容量等相关技术资料。
电能质量综合测试分析仪的电压、电流回路完好，工器具应试验合格，满足本次测试的要求，材料应齐全，图纸及资料应附合现场实际情况。
2）被测试单位根据现场工作时间和工作内容落实工作票，工作票应填写正确，并按《电业安全工作规程》相关部分执行。
安全提示1）本规范所做测试不需拆动二次回路，测试中严禁拆动二次回路。
2）电流二次回路开路，易引起人员伤亡及设备损坏。
3）电压二次回路短路，易引起人员伤亡、设备损坏及保护误动。
安全措施1）做安全技术措施前应先检查附录A中的《现场安全技术措施》和实际接线及图纸是否一致，如发现不一致，及时向专业技术人员汇报，经确认无误后及时修改，修改正确后严格执行附录A中的《现场安全技术措施》。
iec电能质量标准
iec电能质量标准IEC电能质量标准。
电能质量是指电能供应系统能够满足用户对电能的要求，不会对用户的设备和系统造成不利影响。
为了确保电能质量达到一定的标准，国际电工委员会（IEC）制定了一系列的电能质量标准，以便对电能质量进行评估和监测。
IEC 61000系列标准是电能质量标准的核心内容，其中包括了对电能质量各种方面的要求和测试方法。
这些标准涵盖了电能质量的多个方面，包括电压波动、电压暂降、电压谐波、电磁兼容性等。
通过这些标准，可以对电能质量进行全面的评估，确保电能供应系统的稳定性和可靠性。
首先，IEC 61000-2-2标准规定了电压波动和闪烁的测量方法和限值。
电压波动是指电压在短时间内的大幅度变化，而闪烁则是由于电压波动引起的光源明暗变化。
这些现象会对用户的视觉和生产设备造成影响，因此需要对其进行监测和评估。
其次，IEC 61000-2-4标准则是针对电压暂降的要求和测试方法。
电压暂降是指电压在短时间内的瞬时下降，可能导致设备的故障或停机。
通过该标准的要求和测试方法，可以对电压暂降进行评估，并采取相应的措施来减少其对设备的影响。
此外，IEC 61000-3-2和IEC 61000-3-4标准分别规定了电能质量中的谐波要求和测试方法。
谐波是指在电力系统中频率是基波整数倍的波动，会对设备和系统的正常运行产生影响。
这两个标准通过对谐波的要求和测试方法，确保了电能质量的稳定性和可靠性。
最后，IEC 61000-4系列标准是针对电磁兼容性的要求和测试方法。
电磁兼容性是指电气设备在电磁环境中能够正常工作而不对周围的其他设备和系统产生不利影响。
通过这些标准，可以对电磁兼容性进行评估，确保设备在电磁环境中的稳定性和可靠性。
总之，IEC电能质量标准为电能供应系统的稳定性和可靠性提供了重要的保障。
通过对电压波动、电压暂降、谐波、电磁兼容性等方面的要求和测试方法，可以全面评估电能质量，确保电能供应系统满足用户的要求，不会对设备和系统造成不利影响。
电能质量技术监督规程
电能质量技术监督规程电能质量技术监督规程是指对电力设备和电力系统运行过程中的电能质量进行监督和管理的规定。
电能质量指电力系统中电能的各种特性，包括电压、电流、功率因数、谐波、电磁干扰等方面的参数。
电能质量的好坏直接影响到生产和生活的正常运行，因此电能质量技术监督规程的制定和执行是非常重要的。
根据电能质量技术监督规程，电力设备和电力系统应当符合国家和行业标准的要求，同时要求电力设备和电力系统管理单位建立完善的电能质量监测和管理体系，对电能质量进行监测和分析，并采取相应的措施进行改善。
电能质量监测是电能质量技术监督规程的重要内容之一。
监测的内容包括电压、电流、功率因数、谐波等参数。
监测可以通过专业的电力监测仪器进行，也可以通过电力设备的自身监测功能实现。
监测数据应当及时上传到电力设备和电力系统管理单位的监测系统中，以便及时进行分析和处理。
电能质量管理是电能质量技术监督规程的另一项重要内容。
电力设备和电力系统管理单位应当建立完善的电能质量管理体系，对电能质量进行监测、分析和处理。
具体来说，应当制定电能质量管理规程、建立电能质量管理档案、进行定期的电能质量检查、及时处理电能质量问题等。
此外，还应当加强对电力设备和电力系统的维护和管理，防止设备老化和过载等情况对电能质量造成影响。
电能质量技术监督规程的执行需要依靠相关的法律法规和政策支持。
国家和地方政府应当加强对电能质量技术监督规程的宣传和推广，促进电力设备和电力系统管理单位加强对电能质量的监督和管理。
同时，还应当加强对电力设备和电力系统的监管，制定和完善相关的法律法规，对违反规程的行为进行处罚和惩戒。
电能质量技术监督规程是保障电能质量的重要措施。
电力设备和电力系统管理单位应当认真执行规程，加强对电能质量的监测和管理，确保电力设备和电力系统的正常运行，为生产和生活提供稳定的电力保障。
同时，国家和地方政府也应当加强对规程的宣传和推广，加强对电力设备和电力系统的监管，为电能质量的持续改善提供有力保障。
