新能源汽车充电系统
5新能源汽车充电系统
第五章 充电系统
2.电动汽车充电方式
（1）传导式充电方式 传导式充电方式又称接触充电方式，接触充电方式通
常采用传统的接触器控制，使用者把充电电源接头（插头） 连接到汽车上（插座），即利用金属接触来导电。 接触充电方式的最大优点是：技术成熟、工艺简单和成本 低廉。接触充电方式的缺点是：导体裸露在外面不安全， 而且会因多次插拔操作，引起机械磨损，导致接触松动， 不能有效传输电能。接触式电的最大问题在于它的安全性 和通用性，为了使它满足严格的安全充电标准，必须在电 路 上采用许多措施使充电设备能够在各种环境下安全充电。
第五章 充电系统
5.2 充电接口
充电接口是指用于连接活动电缆和电动汽车的充电部 件，它由充电插座和充电插头两部分组成，是传导式充 电机的必备设备，充电插头在充电过程中与充电插座进 行结构耦合，从而实现电能的传输。GBT 20234.2-2015 《电动汽车传导充电用连接装置 第2部分：交流充电接 口》和GBT 20234.3-2015《电动汽车传导充电用连接装置 第3部分：直流充电接口》两个国家标准，对充电接口进 行了规范。
第五章 充电系统
(2)快充接口定义 快充接口如图5-3所示，各端子含义如下表5-4所示：
图5-3 快充接口
第五章 充电系统
表5-4快充接口各脚含义
序号 1 2 3 4 5 6 7 8 9
端子名称 DC+ DC— PE S+ SCC1 CC2 A+ A—
作用 直流电源正 直流电源负 保护接地（PE) 充电通信CAN_H 充电通信CAN_L 充电连接确认 充电连接确认 低压辅助电源正 低压辅助电源负
第五章 充电系统
中电流充电方式主要应用在购物中心、饭店门口、停车 场等公共场所的小型充电站。小型充电站的充电电流为30〜 60A,充电功率一般为5 ~20kW，采用三相四线制380V供电或 单 相220V供电，计费方式是投币或刷卡，用户只需将车停靠在 小型充电站指定的位置上， 接上电线即可开始充电。该方式 的充电时间是：补电1~2小时，充满5 ~8小时（充到 95%以 上），在小型充电站使用中电流充电1小时，电动汽车的行驶 里程可增加40km。
新能源汽车充电系统检测与维修
新能源汽车充电系统检测与维修随着环保意识的增强和对传统燃油汽车的限制，新能源汽车已成为了未来的趋势。
而新能源汽车的主要能源来源便是电能，这也就需要一套完善的充电系统。
然而，由于充电系统的复杂性，一旦出现故障就需要专业技术人员进行检测和维修。
1.新能源汽车充电系统的组成新能源汽车充电系统主要由电池组、充电机、电池管理系统、车载充电插头和线束等组成。
电池组是储存电能的关键部件，充电机则是将电源输出的电能转化为电池组可接受的电能。
电池管理系统用于监测和控制电池组的状态，保证电池组的安全和寿命。
车载充电插头和线束则是用于将电能从充电桩传输到电池组的重要部件。
2.充电系统故障的表现当充电系统出现故障时，车主通常会遇到以下几种表现：（1）充电速度变慢或无法充电：这可能是充电机故障或是电池组问题导致的。
（2）电池电量不足或充不满：这可能是充电机输出功率不足或者电池组本身问题导致的。
（3）充电插头或线束损坏：这可能导致电能传输不畅或者无法传输。
3.充电系统的检测与维修当充电系统出现问题时，需要专业技术人员进行检测和维修。
一般情况下，充电系统的故障可能是由于充电机、电池组、电池管理系统、车载充电插头和线束等任何一个部件出现故障所导致的。
因此，技术人员需要根据车主反映的问题进行逐一排查。
在进行充电系统维修时，技术人员需要使用专业的工具和设备，如电池分析仪、充电机测试仪、电子万用表等，来检测和诊断故障。
在修复故障后，还需要进行充电系统的功能测试，以确保充电系统能够正常工作。
4.充电系统的维护除了在出现故障时进行检测和维修之外，充电系统的维护也很重要。
以下是一些常见的充电系统维护方法：（1）定期检查电池组的电量和状态：电池组是新能源汽车的核心部件，定期检查电量和状态可以及时发现问题并采取措施。
（2）保持充电插头和线束清洁：充电插头和线束的损坏会影响充电速度和充电效果，保持其清洁可以减少损坏的发生。
（3）定期检查充电机和电池管理系统的工作状态：充电机和电池管理系统的故障会导致充电效率下降或者无法充电，定期检查工作状态可以及时发现问题。
第1章 新能源电动汽车充电系统概述
北京汇智慧众汽车技术研究院
31
1.3动力蓄电池充电过程状态简述 1.3.1动力蓄电池内部功能组件
动力蓄电池内部由单体蓄电池、母排、蓄电池模组、电压检测器件、电流检 测器件、温 度检测器件、绝缘监测器件、直流接触器、线束与插接器、电 池管理系统等组成。
8）直流接触器：安装在充电设备的直流输出侧和动力蓄电池内部的正负母 线上，实现充、放电时接通、断开主回路的作用，起到安全防护作用。它具 备耐高电压、大电流的特性。
电动汽车主要的充电模式： 充电模式2：
北京汇智慧众汽车技术研究院
12
1.1新能源汽车充电系统概述 1.1.2充电模式
充电模式：连接电动汽车到电网（电源）给电动汽车供电的方法。
电动汽车主要的充电模式： 充电模式3：将电动汽车连接到交流电网 （电源）时，使用了专用供电设 备 ，将电动汽车与交流电网直接连接，并且在专用供电设备上安装了控制导引 装置。
北京汇智慧众汽车技术研究院
19
1.2充电系统的构成及相关术语
充电系统：直流充电（快充），交流充电（慢充）。
快充系统：一般使用工业ＡＣ３８０Ｖ三相电，经过大功率直流源模块后， 将直流电通过枪、线连接到动力蓄电池进行充电。 快充系统主要部件包含了电网电源、供电设备、快充接口、高压配电装置、 动 力蓄电池、ＢＭＳ。
北京汇智慧众汽车技术研究院
35
1.3动力蓄电池充电过程状态简述 1.3.2动力蓄电池充电与停止充电条件
北京汇智慧众汽车技术研究院
36
1.3动力蓄电池充电过程状态简述 1.3.2动力蓄电池充电与停止充电条件
动力蓄电池能否在充电系统中充电成功的关键因素取决于动力蓄电池自身的 状态是否满 足充电条件。
北京汇智慧众汽车技术研究院
新能源汽车电气技术(第2版)课件：新能源汽车充电系统
三、充电系统基本术语
1.交流充电（AC charging） 指通过交流电对带充电系统的新源汽车的动 力蓄电池组充电。进行交流充电时，车辆的车 载充电器必须将交流电整流成直流电，并调节 充电电压，使其符合动力蓄电池组的要求。
三、充电系统基本术语
2.直流充电（DC charging） 指通过直流电对带充电系统的新能源汽车的动 力蓄电池组充电。进行直流充电时，直流电被 输送到动力蓄电池组，由充电站来调整动力蓄 电池组的充电电压。
八、DC/DC变换器的类型
目前在新能源汽车里DC/DC变换器有三种类型： 1.高低压转换器（辅助功率模块） 此模块主要作用是取代传统燃油汽车的12V发电机，在混和动力车辆里，发动机 输出的动力直接驱动高压继电器直接给电池系统补充电力，传统的12V的用电负荷就 完全依靠DC/DC供给，功率范围可以从1KW-2.2KW。 2.12V电压稳定器 这个12V电压稳定器，主要用在部分启停start-stop系统，在启动中避免电压波 动对一些敏感的负载造成影响或损坏，例如用户可见的负载，车内照明等，收音机和 显示屏等，电压稳压器的功率等级随着用电器负荷而定，一般是200-400W。 3.高压升压器 为了提高动力系统的效率，选用一个升压器来提高逆变输入的电压，这个部件是 动力总成的一部分，集成在动力总成中。如果采用锂离子蓄电池作为动力蓄电池，升 压器是一个十分重要的部分。
四、常用充电方法
2.恒流充电方式 恒流充电方式也是人们常采用的方法。一开始充电系统以一定的恒定的电流为蓄电池充电， 该电流保持在电池可接受的范围内，当控制系统检测将要充满时，改用恒定的小电流为其充电， 进入所谓的浮充阶段，浮充的作用是用来充足剩余的电量和补偿电池的自放电，当充电电压达到 电池的额定电压时，停止充电。该种充电方式避免了恒压充电电流过大的问题，电流始终被限制 在电池组可接受的范围内，但由于电流始终恒定，无形中延长了充电所需的时间。
新能源汽车充电系统工作原理
新能源汽车充电系统工作原理
新能源汽车充电系统工作原理主要分为两个方面：直流充电系统和交流充电系统。
直流充电系统是新能源汽车充电系统中的一种常见方式。
其工作原理如下：首先，电源将交流电转换为直流电，并将其传递到充电桩上。
充电桩是用于连接电源和新能源汽车的设备。
当新能源汽车连接到充电桩时，充电桩会识别车辆的类型和电池情况。
然后，充电桩会通过直流充电连接器将直流电传输到车辆的充电端口。
在充电端口，直流电会经过车辆的充电控制器进行处理和管理，以满足电池的充电需求。
充电控制器会监测电池的电压和电流，并根据电池的状态进行调整和控制。
当电池充满或达到设定的充电目标时，充电控制器会停止供电。
交流充电系统也是一种常用的新能源汽车充电方式。
其工作原理稍有不同。
在交流充电系统中，电源将交流电传输到充电桩上。
类似于直流充电系统，充电桩会识别车辆的类型和电池情况。
然后，充电桩会将交流电通过交流充电连接器传输到车辆的充电端口。
车辆的充电控制器会对交流电进行处理和管理。
与直流充电系统不同，交流充电系统需要将交流电转换为直流电才能进行充电。
因此，在车辆的充电控制器中，交流电会经过变流器转换为直流电，并根据电池需求进行调整和控制。
充电控制器同样会监测电池的电压和电流，并在充电完成或达到设定目标时停止供电。
总的来说，新能源汽车充电系统的工作原理是通过将交流电或直流电传输到车辆的充电端口，通过充电控制器对电压和电流
进行调节和管理，以实现对汽车电池的充电。
不同的充电系统可能存在细微的差异，但基本原理是相同的。

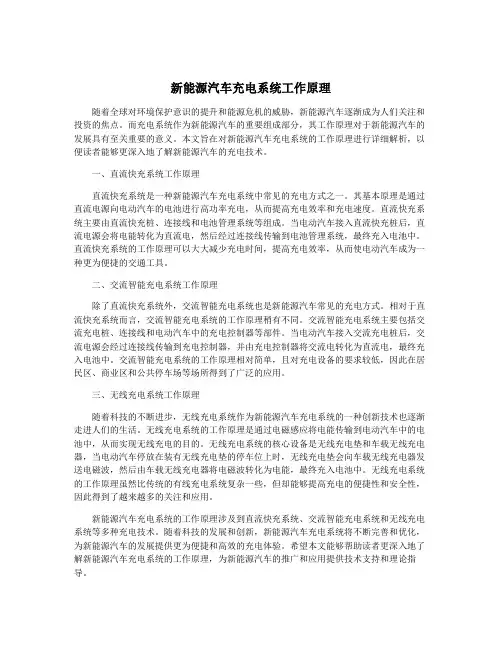

新能源汽车充电系统工作原理
新能源汽车充电系统工作原理随着全球对环境保护意识的提升和能源危机的威胁，新能源汽车逐渐成为人们关注和投资的焦点。
而充电系统作为新能源汽车的重要组成部分，其工作原理对于新能源汽车的发展具有至关重要的意义。
本文旨在对新能源汽车充电系统的工作原理进行详细解析，以便读者能够更深入地了解新能源汽车的充电技术。
一、直流快充系统工作原理直流快充系统是一种新能源汽车充电系统中常见的充电方式之一。
其基本原理是通过直流电源向电动汽车的电池进行高功率充电，从而提高充电效率和充电速度。
直流快充系统主要由直流快充桩、连接线和电池管理系统等组成。
当电动汽车接入直流快充桩后，直流电源会将电能转化为直流电，然后经过连接线传输到电池管理系统，最终充入电池中。
直流快充系统的工作原理可以大大减少充电时间，提高充电效率，从而使电动汽车成为一种更为便捷的交通工具。
二、交流智能充电系统工作原理除了直流快充系统外，交流智能充电系统也是新能源汽车常见的充电方式。
相对于直流快充系统而言，交流智能充电系统的工作原理稍有不同。
交流智能充电系统主要包括交流充电桩、连接线和电动汽车中的充电控制器等部件。
当电动汽车接入交流充电桩后，交流电源会经过连接线传输到充电控制器，并由充电控制器将交流电转化为直流电，最终充入电池中。
交流智能充电系统的工作原理相对简单，且对充电设备的要求较低，因此在居民区、商业区和公共停车场等场所得到了广泛的应用。
三、无线充电系统工作原理随着科技的不断进步，无线充电系统作为新能源汽车充电系统的一种创新技术也逐渐走进人们的生活。
无线充电系统的工作原理是通过电磁感应将电能传输到电动汽车中的电池中，从而实现无线充电的目的。
无线充电系统的核心设备是无线充电垫和车载无线充电器，当电动汽车停放在装有无线充电垫的停车位上时，无线充电垫会向车载无线充电器发送电磁波，然后由车载无线充电器将电磁波转化为电能，最终充入电池中。
无线充电系统的工作原理虽然比传统的有线充电系统复杂一些，但却能够提高充电的便捷性和安全性，因此得到了越来越多的关注和应用。
新能源汽车充电系统及其故障分析
新能源汽车充电系统及其故障分析随着环保意识的逐渐增强和科技的不断发展，新能源汽车作为清洁能源车辆的代表，正逐渐成为人们关注的焦点。
而新能源汽车的充电系统作为其核心组成部分之一，具有重要的意义。
本文将对新能源汽车充电系统及其可能出现的故障进行分析。
一、新能源汽车充电系统概述新能源汽车充电系统主要包括充电接口、智能充电桩、充电线路、电池以及控制器等部分。
充电接口是新能源汽车与外部充电桩连接的通道，智能充电桩则是提供电能输入输出的设备，充电线路负责传输电能，电池则是储存电能的关键组件，控制器则是调控整个充电系统运行的大脑。
这些组件密切配合，确保新能源汽车能够顺利充电，并实现高效稳定的充电效果。
二、充电系统可能出现的故障1. 充电接口故障充电接口作为新能源汽车与外部充电桩连接的关键部分，其故障将直接影响充电效果。
可能出现的问题包括接口接触不良、接线松动等，导致充电桩无法正常与汽车通信，影响充电的进行。
解决方法通常是及时清洁接口，检查接线是否牢固。
2. 智能充电桩故障智能充电桩是新能源汽车外部充电设备的核心，其故障会造成充电效率低下甚至无法充电的情况。
常见的故障包括断电、充电功率异常、充电功率无法调节等，这些问题可能是由于设备老化、电源问题等引起的。
解决方法一般是检查电源供应是否正常，如有异常及时更换设备。
3. 充电线路故障充电线路作为传输电能的关键通道，其故障将导致电能传输受阻，影响充电效果。
可能出现的问题包括线路老化、绝缘破损等，造成电能传输不畅。
解决方法是定期检查线路情况，如发现异常及时更换线路。
4. 电池故障电池是新能源汽车储存电能的关键组件，其故障将导致新能源汽车无法正常充电。
可能出现的问题包括电池内部损伤、容量下降等，造成储能能力减弱。
解决方法一般是及时更换电池。
5. 控制器故障控制器是新能源汽车充电系统的大脑，其故障将导致整个充电系统无法正常工作。
可能出现的问题包括控制器程序异常、通讯故障等，造成充电无法启动或无法停止。
新能源汽车控制系统及检修 项目4 充电系统认知与检修
回目录
结束放映
故障分析
01
○ 充电枪及其相关线路故障（CC、CP）；
回目录
故
02
障
○ 供电设备自身故障；
可
能
原 因
03
○ 高压配电总成自身故障及其相关线路
故 障（CC、CP）；
04
○ BMS局部故障及其相关线路故障（充电
连接信号线路）。
结束放映
DCT分析
第一步
1 故障代码读取
第二步
2
故障代码分析： 高压充配电总成可能 只检测到检测点2 （CP）的信号，没有 检测到检测点3（CC） 的信号。
回目录
充电系统及检修
BYD QIN EV Car Multimedia Interactive Teaching System
结束放映
回目录
结束放映
一、充电系统介绍：充电模式分类
充电方式
充电原理
普通充电
（常规充电或慢速充电)
快速充电
动力电池更换
220V或380V交流电源给电动 汽车车载充电机,由车载充电
回目录
结束放映
4、慢充连接确认
高压充配电总成根据CC和CP信号确认供电设备、充电枪和车辆完全连接，进而将BMS输出的高电位 （10.74V）充电连接信号拉低至低电位（2.86V），BMS检测到充电连接信号变化，即确认车辆通过充电枪与 供 电设备已连接。然后BMS通过其与组合仪表之间的充电指示灯控制信号让组合仪表上的充电连接指示灯点亮。
回目录
结束放映
5、IG继电器控制 回目录
结束放映
6、数据交换 回目录
结束放映
7、充电功能启动 回目录
结束放映
（续：CP信号波形图）
