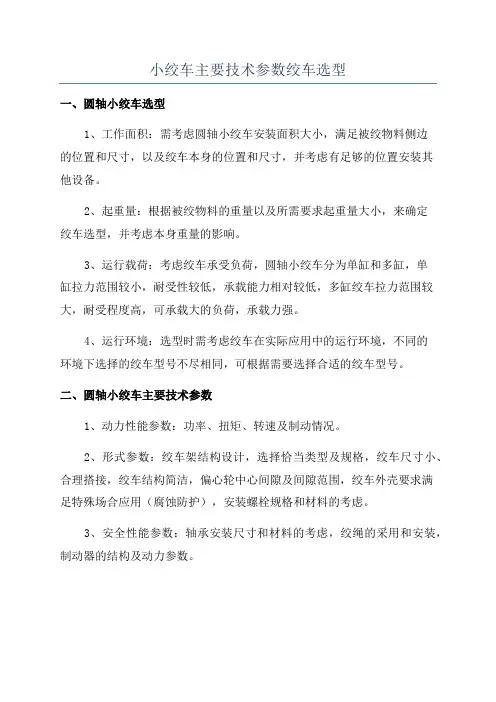

各种绞车技术参数

.. .. . 产品图片

技术参数 项目 JD系列调度绞车 型号 JD3 JD5.5 JD1.0 JD1.6 牵引力(KN) 4.9 8 9.8 18.02 绳速(m/s) 0.53 0.7 0.73 1.086 绳径(mm) 7.7 12 12.5 15.5 容绳量(m) 100 250 400 400

卷筒 宽度(mm) 直径(mm)

电动机 型号 功率(Kw) 3 5.5 11.4 25 电压(V) 380 380 380 380 外形尺寸 长(mm) 宽(mm) 高(mm) 传动比 总重(Kg) 232 370 542 1370 主要用途 主要用于煤矿井下调度矿车及其他辅助运输工作，亦可用于矿山地面、冶金或建筑工地等进行调度和其他运输工作，也适合于小煤矿作提升矿物、材料使用。

Jd系列 产品图片

技术特征 JD系列绞车均采用行星齿轮传动，绞车具有结构紧凑、刚性好、效率高、安装移动方便，起动平稳、操作灵活、制动可靠、噪音低等特点。 .. .. . JH系列回柱绞车系列均具有隔爆性能，主要用于矿井下回柱放顶，亦可作运料、移溜槽等 辅助牵引工作。 JH系列绞车均采用球面蜗轮副传动，具有结构紧凑、外型尺寸小，均能整机下井；绞车结构对称布置，呈长条形，底座呈雪撬状，故在井下自移平稳灵便；绞车重心低，底座刚性好，既可打顶柱，又可安设地锚，因此安装方便，运转平稳、安全可靠。

技术参数 型号 JD-1（JD-11.4） JD-1.6(JD-25) JD-2.5(JD-40) JD-3(JD-45) 牵引力 KN 10 16 25 30 绳速 m/s 0.43-1.03 0.6-1.2 1.115-1.632 1.115-1.632 容绳量 m 400 400 650 650 绳径 mm Φ12 Φ16 Φ20 Φ20 电机动车辆功率 kw 11.4 52 40 45 外型尺寸 mm 1100*765*730 1350*1140*1190 1900*2350*1370 1900*2350*1370 机重 kg 550 1460 2800 2800 主要用途 JD系列调度绞车均为隔爆型，供矿井下或地面装载调度编组矿车及在中间巷道拖运矿车和其他辅助搬运之用。

技术参数 型号 JD-1 JD-1.6 JD-2.5 JD-4 .. .. . 技术参数 (JD-11.4) (JD-25) (JD-40) (JD-55) 牵引力 kN 10 16 25 40 钢丝绳直径 mm 12.5 15 18.5 21.5 容绳量 m 400 400 400 760 电动机功率 kW 11.4 25 40 55 电压 V 380/660 380/660 380/660 380/660

外形尺寸 (长×宽×高) mm 1120× 766× 727 1435× 1217× 1255 2670× 1794× 1375 3150× 2280×

1635

质量 kg 542 1542 2700 5600

JDD-22(C)

技术参数 牵引力（Kn） 平均绳速（m/s） 钢丝绳直径（mm） 电动机功率（kW） 电压（V） 质量（kg） 137 0．115 22 22 380/660 2668 主要用途 本绞车适用于铁道站调运车辆，亦可用来拖运重物。

JDM 技术特征 绞车由电动机、减速器、摩擦轮组成。具有结构先进、体积小、重量轻、效率高、操作方便、投资费用少、维护费用低等特点。用本系列各型绞车，配以各种辅机和电器设备，即可组成合理的调车系统。

技术参数 型 JDM-14 2JDM-20 2JDM-25 2JC-200 4JC-250 2JDM-30 .. .. . 号 牵引力 KN 140 200 250 200 250 300

工作绳速 m/s 0.115 0.15 0.15 0.15 0.15 0.16

回绳速度 m/s 0.115 0.15 0.30 0.15 0.15 0.32

绳径 mm Φ26 Φ32 Φ32 Φ32 Φ32 Φ36

电机功率

kw 22 30 40/55 30 37 47/67

外型尺寸 mm 2658*984*983 2235*1980*1300 2295*2380*1300 2270*2312*1300 2610*2276*1030 2413*2540*1360

机重 kg 2580 5080 5830 5560 6660 6650

注：JDM-14型又称JDD4-22，20，25，30型均为双速型，所列技术参数如因设计有所改动

JDHB

技术参数 型号 JDHB-14/1 JDHB-20/1.6 JDHB-30/3.5

牵引力KN 慢速时 140(平均) 200(平均) 300(平均) 快速时 10 16 35 慢速 m/s 0.116 0.118 0.126 快速 m/s 0.915 1.098 1.145 容绳量 m 160 250 350 绳径 mm Φ21.5 Φ24.5 Φ31 电机功率 kw 15 22 45 .. .. . 外型尺寸 mm 2500*720*811 3158*970*1030 3845*1070*1255 机重 kg 1935 2960 5280

JHS

技术特征 该产品系我公司2001年最新开发的实用型专利产品，在结构上采用了球面蜗轮副传动，手动拨叉实现换挡调速，快速可到慢速的5－6倍，可大提高工作效率，与传统的双速纺车相比有结构紧凑、体积小、噪音低、运转平稳、调速灵活、安全可靠、手动刹车、断电自锁等特点。

技术参数 型号 JHS-8(慢、快速) JHS-14(慢、快速) JHS-20(慢、快速) 最大牵引力 KN 80 13 140 24 220 46 最小牵引力 KN 62.3 10.69 97 17 110 25 最大绳速 m/s 0.103 0.69 0.14 0.78 0.18 0.87 最小绳速 m/s 0.092 0.567 0.09 0.53 0.10 0.480 容绳量 m 100 200 250(340) 绳径 mm Φ15.5 Φ22 Φ25(22) 电机功率 kw 7.5 15 22 外型尺寸 mm 1856*612*816 2378*772*982 2680*970*1200 机重 kg 845 1900 2960 主要用途 JHS型双速系列回柱绞车均具有隔爆性能，主要适用于煤矿井下回柱放顶，亦可在运输、牵引中作运料、移溜槽等辅助工作。

JH 技术特征 JH系列绞车均采用球面蜗轮副传动，具有结构紧凑、外型尺寸小，均能整机下井；绞车结构对称布置，呈长条形，底座呈雪撬状，故在井下自移平稳灵便；绞车重心低，底座刚性好，既可打顶柱，又可安设地锚，因此安装方便，运转平稳、安全可靠。

技术参数 .. .. . 型号 JH-8 JH-14 JH-20 JH-30 牵引力 KN 80 140 200 300 绳速 m/s 0.10 0.11 0.124 .0.13 容绳量 m 80 130 170 220 绳径 mm Φ15.5 Φ22 Φ24.5 Φ31 电机功率 kw 7.5 11/18.5 18.5/22 45 外型尺寸 mm 1600*530*670 2060*680*935 2560*968*797 3300*1075*1034 机重 kg 650 1450 2500 4460 主要用途 JH系列回柱绞车系列均具有隔爆性能，主要用于矿井下回柱放顶，亦可作运料、移溜槽等 辅助牵引工作

JHSB

技术特征 1. 采用“双轴多级”传动特点，实现了大的传动比。 2. 采用“齿-联”传动系统的传动原理，不但实现了慢、快两个速度，并实现了快、慢速的大速比，很好地实现了快、慢速矿用绞车的一体化。 3. 采用“长条形对称”结构，实现了结构紧凑、外形美观实用，适合于煤矿井下狭窄空间的作业，也很方便地进行不同工作地点的自移。 4. 传动效率高、工作效率高、容绳量大、节能。 5. 操作简单、使用方便，并具有可靠的双闸制动。 6. 结构工艺简单，可靠，成本低。 7. 使用寿命长、维护维修费用低。 技术参数 规格技术参数 JDHB—140 JDHB—200 JDHB—260 JDHB—320 JDHB--380

慢速 牵引力 最大 kN 140 200 260 320 380 最小 kN 91.6 129 180 205 280 绳速 最大 m/min 12.3 12.5 12.0 13.0 13.0

最小 m/min 8.1 8.1 8.1 8.3 8.3

减速比 i 170.5 191.8 211 226.2 256 快牵引力 最kN 22.1 29.1 36.6 43.4 52.0
