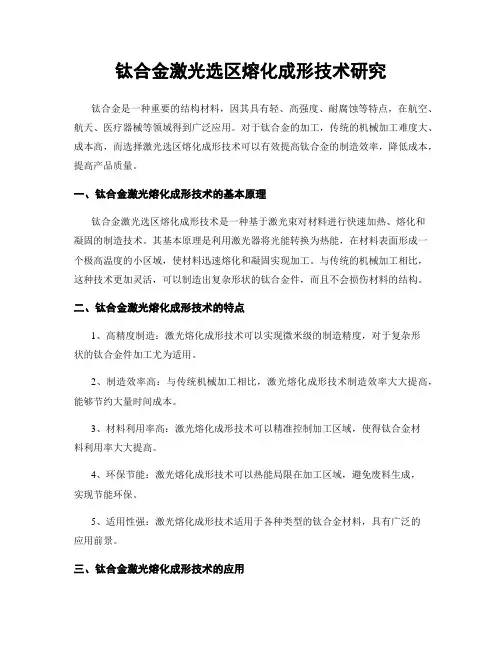

钛合金激光选区熔化成形技术研究
钛合金激光选区熔化成形技术研究钛合金是一种重要的结构材料，因其具有轻、高强度、耐腐蚀等特点，在航空、航天、医疗器械等领域得到广泛应用。
对于钛合金的加工，传统的机械加工难度大、成本高，而选择激光选区熔化成形技术可以有效提高钛合金的制造效率，降低成本，提高产品质量。
一、钛合金激光熔化成形技术的基本原理钛合金激光选区熔化成形技术是一种基于激光束对材料进行快速加热、熔化和凝固的制造技术。
其基本原理是利用激光器将光能转换为热能，在材料表面形成一个极高温度的小区域，使材料迅速熔化和凝固实现加工。
与传统的机械加工相比，这种技术更加灵活，可以制造出复杂形状的钛合金件，而且不会损伤材料的结构。
二、钛合金激光熔化成形技术的特点1、高精度制造：激光熔化成形技术可以实现微米级的制造精度，对于复杂形状的钛合金件加工尤为适用。
2、制造效率高：与传统机械加工相比，激光熔化成形技术制造效率大大提高，能够节约大量时间成本。
3、材料利用率高：激光熔化成形技术可以精准控制加工区域，使得钛合金材料利用率大大提高。
4、环保节能：激光熔化成形技术可以热能局限在加工区域，避免废料生成，实现节能环保。
5、适用性强：激光熔化成形技术适用于各种类型的钛合金材料，具有广泛的应用前景。
三、钛合金激光熔化成形技术的应用1、航空航天领域：钛合金是航空航天领域中广泛应用的结构材料，激光熔化成形技术可以制造出耐高温、高强度的复杂零件，提高航空航天器的性能和可靠性。
2、医疗器械领域：钛合金在医疗器械领域中应用广泛，如骨科植入物、人工关节等，激光熔化成形技术可以制造出符合人体结构的复杂零件，提高医疗器械的适应性和舒适性。
3、汽车领域：激光熔化成形技术可以制造出高强度、轻量化的钛合金零件，如发动机罩、车身结构件等，提高汽车性能和燃油效率。
四、钛合金激光熔化成形技术的发展趋势随着制造技术的不断发展，钛合金激光熔化成形技术也在不断完善和发展，其发展趋势主要有以下几点：1、设备多元化：钛合金激光熔化成形技术的设备类型越来越多样化，如金属3D打印机、激光焊接装置等，能够适应不同类型的钛合金加工需求。
激光选区增材熔化技术
激光选区增材熔化技术激光选区增材熔化技术（Laser Selective Area Melting，简称LSAM）是一种先进的制造技术，它利用激光束将金属粉末熔化并逐层堆积，从而制造出复杂的金属零件。
该技术具有高效、精度高、材料利用率高等优点，被广泛应用于航空航天、汽车、医疗器械等领域。
一、技术原理LSAM技术的核心是激光束的选区熔化。
在LSAM设备中，激光束被聚焦到非常小的区域，使金属粉末在该区域内瞬间熔化。
然后，设备会将新的一层金属粉末覆盖在上一层之上，再次使用激光束进行熔化，直到零件制造完成。
二、技术优点1.高效：LSAM技术可以在短时间内制造出复杂的金属零件，大大提高了生产效率。
2.精度高：激光束的选区熔化可以精确控制零件的形状和尺寸，保证了零件的精度。
3.材料利用率高：LSAM技术可以将金属粉末逐层堆积，减少了材料的浪费。
4.适用范围广：LSAM技术可以制造出各种金属零件，适用于航空航天、汽车、医疗器械等领域。
三、应用案例1.航空航天领域：LSAM技术可以制造出复杂的航空零件，如发动机喷嘴、涡轮叶片等。
2.汽车领域：LSAM技术可以制造出汽车发动机的各种零件，如缸体、缸盖等。
3.医疗器械领域：LSAM技术可以制造出各种医疗器械零件，如人工关节、牙科种植体等。
四、未来展望随着LSAM技术的不断发展，它将在更多领域得到应用。
同时，随着3D打印技术的不断成熟，LSAM技术也将与3D打印技术相结合，形成更加完善的制造技术体系。
总之，激光选区增材熔化技术是一种先进的制造技术，具有高效、精度高、材料利用率高等优点，被广泛应用于航空航天、汽车、医疗器械等领域。
随着技术的不断发展，它将在更多领域得到应用，为制造业的发展带来新的机遇。
激光选区熔化用AlSi10Mg粉末显微组织与性能
2018年第38卷航空材料学报2018,V〇1.38第 1 期第 47 - 53 页JOURNAL OF AERONAUTICAL MATERIALS No. 1 pp. 47 - 53激光选区熔化用AlSilOMg粉末显微组织与性能唐鹏钩12，何晓磊12，杨斌1’2，邵翠1’2，王兴元12，黄粒1，，李沛勇12(1.中国航发北京航空材料研究院，北京100095; 2.北京市先进铝合金材料及应用工程技术中心，北京100095)摘要:采用超音速气体雾化制备A lS lO M g粉末，粉末经分级后通过激光选区熔化制成试块。
利用金相显微镜、扫 描电子显微镜、X射线衍射仪研究粉末和试块的微观组织、组成相及演变情况，通过拉伸实验测试试块的室温拉伸 性能。
结果表明,A lS10M g粉末粒径分布符合激光选区熔化工艺要求，粉末呈球形或类球形。
粉末组织细小均匀，主要由a( A1)基体和（a+ S)共晶组成。
试块熔池形貌清晰可见，组织均匀、致密,其致密度达到99.5%;该组织中 仅存在a( A1)和极少量S相,几乎所有合金元素均固溶于A1基体中。
经室温拉伸性能测试，试块的抗拉强度达到了 442 MPa。
关键词：激光选区熔化;A110M g粉末;显微组织d o i：10. 11868/j. issn. 1005-5053. 2017. 000120中图分类号：T G146.2 +1文献标识码：A激光选区溶化（（elective laser melting,SLM)是 目前比较成熟、已实现商业化应用的金属增材制造 技术之一。
该技术由于能够实现复杂结构件的快速 制备，具备小批量制造速度快，材料利用率高，适应 性好等优点，在航空航天、生物医疗等领域展现出了 良好的发展前景[12]。
该技术熔化扫描速率快，通常 可达到500 ~ 2000 mm/s,单层粉末厚度约为20 ~ 10叫!，扫描熔化深度（间距）约为10 @。
粉末 熔化后的冷却速率通常达到105〜106K/s。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钛合金零件激光选区熔化用粉末1 范围本标准规定了增材制造钛合金零件激光选区熔化专用粉末的技术要求、试验方法、检验规则、标签标志、包装、运输、储存等内容。
本标准适用于增材制造钛合金（TC4和TC4 ELI）零件激光选区熔化用粉末。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 1479.1－2011 金属粉末松装密度的测定第1部分漏斗法GB/T 1479.2－2011 金属粉末松装密度的测定第2部分：斯柯特容量计法GB/T 1482－2010 金属粉末流动性的测定标准漏斗法(霍尔流速计)GB/T 3620.1－2016 钛及钛合金牌号和化学成分GB/T 3620.2－2007 钛及钛合金加工产品化学成分允许偏差GB/T 4698（所有部分）海绵钛、钛及钛合金化学分析方法GB/T 5161－2014 金属粉末有效密度的测定液体浸透法GB/T 5162－2006 金属粉末振实密度的测定GB/T 16913－2008 粉尘物性试验方法GB/T 19077－2016 粒度分析激光衍射法第1部分：通则GB/T 35351－2017 增材制造术语ASTM B964－2016 金属粉末流速测定标准试验方法卡尼漏斗法（Standard Test Methods for Flow Rate of Metal Powders Using the Carney Funnel）3 术语和定义GB/T 35351－2017《增材制造术语》中界定的以及下列术语和定义适用于本文件。
3.1粒度 particle size合金粉末的宏观尺度，通常指粉末的平均直径。
3.2粒度分布 particle size distribution不同粒度级的颗粒在物料中所占的百分比。
3.2夹杂物 inclusion在合金粉末制备、加工及后续包装运输过程中引入的可能对合金成分、性能及使用产生有害影响的异类物质。
3.3空心粉 hollow particle内部含有气孔的金属粉末。
3.4安息角 reposeful angle of the dust粉体堆积层的自由表面在静止平衡状态下雨水平面形成的最大角度，用°表示，也称为静止角、休止角。
3.5霍尔流速 Hall flow rate50 g 金属粉末通过标准尺寸漏斗（霍尔流速计）所需时间，单位为（s/50g）。
3.6卡尼流速Carney flow rate150 g粉末通过卡尼漏斗所需时间，单位为（s/150g）。
4 技术要求4.1 外观质量粉末外观应呈银灰色，表面不应出现有明显氧化色的颗粒，不应存在异物或团聚体。
4.2 化学成分主要化学成分见表1。
对合金牌号未列入表1的粉末，化学成分应符合GB/T 3620.1－2016的要求，成分允许偏差应符合GB/T 3620.2－2007的要求。
其他可选检验元素包括：Al、V、Sn、Mo、Cr、Mn、Zr、Ni、Cu、Si、Y。
表1 主要化学成分单位为wt%（重量百分比）表1（续）4.3 粒度及粒度分布用于增材制造粉末的粒度应为正态分布，粉末粒径范围为0 μm～53 μm。
4.4 粒形粉末颗粒形貌应为球形或近似球形。
粉末的球形度不应小于0.9。
4.5 流动性4.6 概述4.5.2～4.5.4均可用于表征粉末流动性，供需双方可根据实际情况选择流动性表征方式，推荐采用霍尔流速法。
4.7 安息角安息角不应大于45°。
4.8 霍尔流速50g 粉末通过标准漏斗的时间不应大于38 s。
4.9 卡尼流速150g 粉末通过标准漏斗的时间不应大于50 s。
4.10 密度4.11 松装密度4.12 漏斗法测松装密度松装密度不应低于1.9 g/cm3。
4.13 斯科特容量计法测松装密度松装密度不应低于1.9 g/cm3。
4.14 振实密度振实密度不应低于2.3 g/cm3。
注：本项目不是必测项，供需双方可协商选用。
4.15 有效密度有效密度与理论密度比值不应低于0.9。
注：本项目不是必测项，供需双方可协商选用。
4.16 纯净度粉末中不应有无机非金属夹杂物、异质金属颗粒、污染物，及其它可能对最终选区激光熔化钛合金成形件使用性能有害的外来物质。
4.17 空心粉含量空心粉含量不应大于2%。
5 试验方法5.1 外观质量目视检查。
5.2 化学成分化学成分测定宜按GB/T 4698（所有部分）中相应元素分析方法进行。
5.3 粒度及粒度分布粒度及粒度分布宜采用激光衍射法，应按GB/T 19077－2016第6章规定的内容进行。
另可采用机械法或显微法。
5.4 粒形粉末球形度以一定数量粉末颗粒投影截面的圆形度检测值的平均值进行近似表征。
粉末颗粒投影截面的圆形度检测应采用粉末颗粒图像分析仪（即光学显微镜）配备测量软件的方法进行。
在光学显微镜下以10倍以上的放大倍率拍照，至少随机取3个视场，至少随机获取30个以上的粉末颗粒的投影截面。
利用测量软件按照截面积等效直径/界面周长等效直径的方法计算粉末颗粒投影截面的圆形度值。
5.5 流动性5.6 安息角钛合金金属粉末休止角的测定应按GB/T 16913－2008中4.5节规定的内容进行。
5.7 霍尔流速仪器设备和取样应符合GB/T 1482－2010第3章～第5章的要求，试验应按GB/T 1482－2010第6章规定的内容进行。
应至少进行三次测试并计算出测试结果的算术平均值。
注1：该方法适用于流动性好且能够顺利通过标准漏斗的粉末，不适用于易团聚、颗粒间摩擦阻力大的金属粉末。
注2：粉末太细，粉末间摩擦力太大，无法通过2.54 ㎜孔径时，可改用孔径为5.08 ㎜的卡尼漏斗。
5.5.3 卡尼流速取样和仪器设备应符合 ASTM B964－2016第7章～第9章的要求，试验应按 ASTM B964－2016第10章规定的内容进行。
5.8 密度5.9 松装密度5.10 漏斗法适用于能自由通过漏斗孔径为5.0 ㎜的粉末，仪器设备和试样应符合GB/T 1479.1－2011第5章和第6章的要求，试验应按GB/T 1479.1－2011中第7章规定的内容进行。
5.11 斯柯特容量计法不能自由通过漏斗孔径为5.0 ㎜的粉末，仪器设备和取样应符合GB/T 1479.2－2011第5章和第6章的要求，试验应按GB/T 1479.2－2011第7章规定的内容进行。
5.12 振实密度仪器设备和样品应符合GB/T 5162－2006第4章和第5章的要求，试验应按GB/T 5162－2006第6章规定的内容进行。
注：本项目为可选项目。
5.13 有效密度仪器设备和测试准备应符合GB/T 5161－2014第4章和第5章的要求，试验应按GB/T 5161－2014第6章规定的内容进行。
注：本项目为可选项目。
5.14 纯净度通过目视和体视显微镜进行检查，应符合以下步骤：a）取待测粉末100 g，放入直径为50 ㎜～100 ㎜的玻璃器皿中（可分批放入，以单层平铺为原则）；b）通过目视检查；c）用体视显微镜对样品粉末夹杂进行仔细检查。
5.15 空心粉含量将粉末样品放置夹具中，用计算机断层扫描成像拟合出三维图像，分层截取图像测定粉末中粉末颗粒和空心粉颗粒的数量，统计计算出不少于2万颗粉末中空心粉的含量。
6 检验规则6.1 检验项目及取样数量检验项目及取样数量见表2。
表2 检验项目及取样数量6.2 判定规则6.3 对每份取样粉末分别进行化学成分检验，任意一份化学成分不符合检验要求，判整批不合格。
6.4 对每份取样粉末分别进行粒度及粒度分布检验，任意一份粒度不符合检验要求时，双倍份数取样进行重复测试，若仍有测试结果不符合检验要求，则该批判为不合格。
经供需双方协商一致，允许对整批粉末进行筛分，取粒度合格粉末重新交货。
6.5 对每份取样粉末分别进行夹杂物检验，任意一份不符合检验要求，判整批不合格。
6.6 对每份取样粉末分别进行粒形检验，任意一份不符合检验要求，判整批不合格。
7 标签和随行文件7.1 标签包装外层应有牢固标签，内容应至少包括：a)供方名称；b)产品名称；c)牌号；d)批号；e)粒度；f)净重；g)生产日期和保存期限。
7.2 随行文件每批钛合金粉末包装内应附有质量证明文件，内容应至少包括：a) 供方名称；b) 产品名称；c) 牌号；d) 批号；e) 净重和数量；f) 各项分析检验结果，宜含粒形、粒度分布、纯净度和空心粉含量指标；g) 质量检验部门印记；h) 本标准编号；i) 包装日期。
8 包装、运输和储存8.1 包装应采用真空塑封或氩气保护包装。
包装容器应保证其在运输过程中的完整性，且不易破损、受潮或使产品接触到外来污染物质。
8.2 运输和贮存粉末运输时应保持干燥，防止受潮和氧化，并密封存放于通风处。
