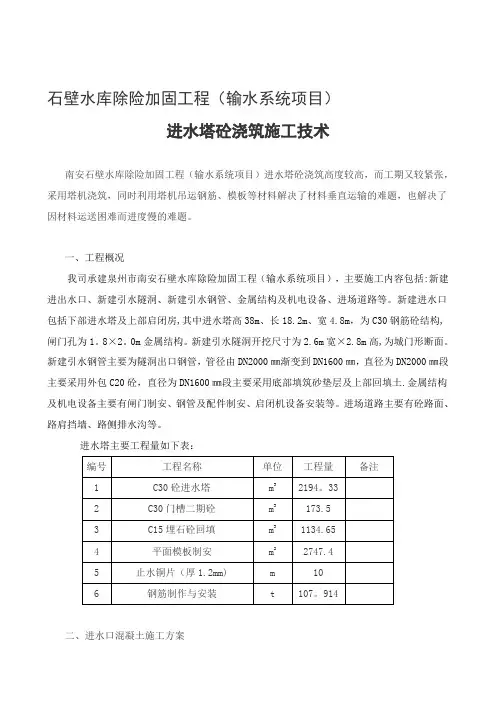

石壁水库除险加固工程（输水系统项目）进水塔砼浇筑施工技术南安石壁水库除险加固工程（输水系统项目）进水塔砼浇筑高度较高，而工期又较紧张，采用塔机浇筑，同时利用塔机吊运钢筋、模板等材料解决了材料垂直运输的难题，也解决了因材料运送困难而进度慢的难题。
一、工程概况我司承建泉州市南安石壁水库除险加固工程（输水系统项目），主要施工内容包括:新建进出水口、新建引水隧洞、新建引水钢管、金属结构及机电设备、进场道路等。
新建进水口包括下部进水塔及上部启闭房,其中进水塔高38m、长18.2m、宽4.8m，为C30钢筋砼结构,闸门孔为1。
8×2。
0m金属结构。
新建引水隧洞开挖尺寸为2.6m宽×2.8m高,为城门形断面。
新建引水钢管主要为隧洞出口钢管，管径由DN2000㎜渐变到DN1600㎜，直径为DN2000㎜段主要采用外包C20砼，直径为DN1600㎜段主要采用底部填筑砂垫层及上部回填土.金属结构及机电设备主要有闸门制安、钢管及配件制安、启闭机设备安装等。
进场道路主要有砼路面、路肩挡墙、路侧排水沟等。
二、进水口混凝土施工方案1、施工程序首先进行进水塔底板混凝土的浇筑,再进行进水塔上部结构及埋石砼浇筑。
进水塔一期混凝土浇筑完成后，随即配合闸门槽安装进行二期混凝土的浇筑。
2、施工方案进水塔施工主要采用塔吊机QTZ80吊砼送入仓进行浇筑。
混凝土由ZL500型搅拌机集中拌制，采用自卸农用车运输至施工现场.⑴混凝土浇筑分层根据混凝土浇筑控制要求，并结合设备性能进行混凝土分层,▽28.1m以上闸墩可2.6m一个仓，分仓分层浇筑时每次入仓铺料厚度控制在30～50cm，保证供料强度满足浇筑需要。
⑵施工缝处理在分层、分缝的上层混凝土浇筑前，应对混凝土施工缝面进行处理.施工缝采用人工凿毛，高压水冲洗干净,清除混凝土表面松块及乳皮，形成露出石子的清洁面，以利于新老混凝土紧密结合.3、进水塔混凝土施工工艺混凝土浇筑施工工序流程见图表2。
进水塔混凝土的施工设计方案
目录1. 概述21.1 工程概况21.2 编制依据22. 施工布置22.1 施工通道布置22.2 垂直人行通道布置22.4 供水、供电系统布置32.5 施工排水42.6 混凝土生产43. 施工程序及工艺流程43.1 施工程序43.2 施工工艺流程44. 混凝土分层分块和模板配置44.1 混凝土分层分块〔见图2〕44.2 混凝土分层54.3 模板选型55. 混凝土施工方法65.1 钢筋施工65.2 模板施工65.3 预埋件施工75.4 混凝土拌制及运输75.5 混凝土入仓方式85.6 混凝土浇筑方法85.7 混凝土平仓和振捣95.8 模板变形观测95.9 拆模95.10 施工缝处理95.11 混凝土养护105.12 过流面保护105.13 混凝土雨季施工115.14混凝土温控措施116. 施工资源配置116.1 施工人员配置方案116.2 施工设备和模板配置方案127. 质量保证措施128. 平安保证措施138.1 施工危险源和平安管理难点分析138.2 平安技术措施148.3 平安管理措施159. 文明施工171. 概述1.1工程概况响水水库取水兼放空隧洞布置于坝区左岸，分为取水口和引水隧洞，大坝施工期间兼做导流洞。
取水口采用岸塔式布置型式，总长13.6，净空尺寸宽×高=2.2×1.9m。
塔体建基面高程为▽1529.0m，进水口底板高程为▽1530.0m，顶板高程为▽1533.0m，塔体顶部高程为▽1566.2m，塔体顶部与左岸▽1566.2m平台间采用交通桥连接成一体。
进水口构造主要由底板、胸墙、塔体和封堵闸门组成，其中塔体内布置有工作闸门井、拦污栅闸门井和通气孔组成，塔体顶部设有闸门启闭机室。
具有构造复杂、塔体高、孔洞多、施工难度大等特点。
其构造混凝土强度等级为C20，门槽二期混凝土强度等级为C25。
进水口塔体混凝土主要工程量详见下表1。
1〕现行国家和行业相关施工技术标准、标准；2〕工程部[2016] 技008号?导流兼取水放空隧洞施工组织设计?及其监理工程师批复意见；5〕进水口构造布置图?兴仁-响水-施工-水工-取水管-〔01～05〕?；2. 施工布置2.1施工通道布置按照坝区施工平面布置，结合右岸电站进水口的构造型式和现场实际情况，进水口混凝土施工道路布置如下：混凝土拌合站→新建上坝公路→左岸坝肩平台→3＃临时施工道路→进水口→工作面。
