C40混凝土配合比设计说明书
C40、5.0混凝土配合比设计说明
C40(抗折5.0混凝土配合比设计说明一、设计依据：1、 JTG D40-2002《公路水泥混凝土路面设计规范》2、 JTJ053-94《公路工程水泥混凝土试验规程》3、 JTG F30-2003《公路水泥路面施工技术规范》二、工程要求：1、强度等级：C40、抗折5.0（按设计图纸要求施工时应以抗折强度指标控制，以下则按抗折混凝土配合比设计）2、坍落度：10-30mm3、拌合及振捣方法：机械4、部位：隧道路面三、材料：1、水泥：浙江兰溪红狮P.O42.52、砂：雷石河砂，细度模数2.653、石子：碎石，最大粒径19mm，4.75-19mm连续级配，4.75-9.5mm30%、9.5-19mm70%。
4、水：饮用水5、外加剂：武钢浩源FDN-1高效减水剂,掺量0.6%。
6、钢钎维：嘉兴秀特薄板剪切型JG，长径比1：60 ，掺量为砼体积的1%。
四、砼配合比设计步骤：1、基准配合比（C40-B）1、试配强度：fcf′o=kfc′f×1.15=5.0×1.15=5.752、计算水灰比：fcef取8.0C/W=( fcf′o+1.0079-0.3485×fcef /1.5684=(5.75+1.0079-0.3485×8.0/1.5684=2.531W/C=1/2.531=0.40根据施工经验W/C采用0.46⑶、计算单位用水量：Mw0=104.97+3.09H+11.27C/W+0.61βs=104.79+3.09×3+11.27×2.531+0.61×45=170 Kg/m3掺减水剂0.6%,减水率13%,故单位用水量为：170-170×13%=148 Kg/m3⑷计算水泥用量：Mc0=Mw0/w/c =148/0.46=322Kg/m3为了保证钢钎维混凝土拌和物和易性，水泥用量增加10%，则单位水泥用量为：322+322×10%=354 Kg/m3；另水灰比保持不变，单位用水量为：354×0.46=163 Kg/m3。

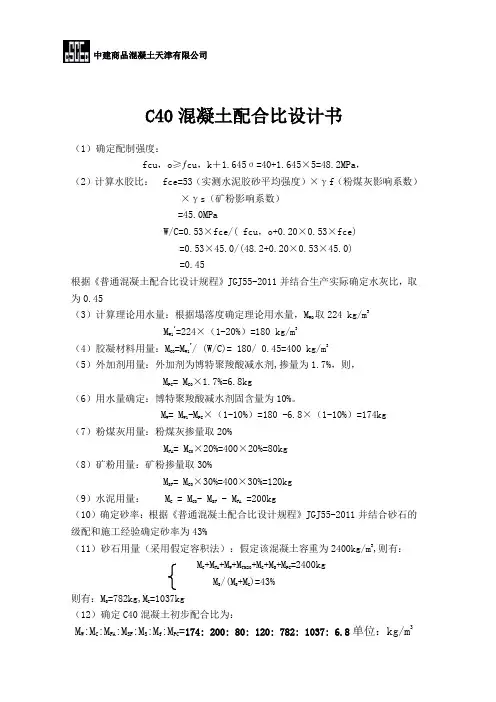

C40混凝土理论配合比计书
中建商品混凝土天津有限公司C40混凝土配合比设计书（1）确定配制强度：fcu ，o ≥ƒcu，k ＋1.645σ=40+1.645×5=48.2MPa ，（2）计算水胶比： fce=53（实测水泥胶砂平均强度）×γf （粉煤灰影响系数）×γs （矿粉影响系数）=45.0MPaW/C=0.53×fce/( fcu ，o+0.20×0.53×fce)=0.53×45.0/(48.2+0.20×0.53×45.0)=0.45根据《普通混凝土配合比设计规程》JGJ55-2011并结合生产实际确定水灰比，取为0.45（3）计算理论用水量：根据塌落度确定理论用水量，M W0取224 kg/m 3M W1´=224×（1-20%）=180 kg/m 3（4）胶凝材料用量：M C0=M W1´/ (W/C)= 180/ 0.45=400 kg/m 3（5）外加剂用量：外加剂为博特聚羧酸减水剂,掺量为1.7%，则，M PC = M C0×1.7%=6.8kg（6）用水量确定：博特聚羧酸减水剂固含量为10%。
M W = M W1-M PC ×（1-10%）=180 -6.8×（1-10%）=174kg（7）粉煤灰用量：粉煤灰掺量取20%M FA = M C0×20%=400×20%=80kg（8）矿粉用量：矿粉掺量取30%M SF = M C0×30%=400×30%=120kg（9）水泥用量： M C = M C0- M SF - M FA =200kg（10）确定砂率：根据《普通混凝土配合比设计规程》JGJ55-2011并结合砂石的级配和施工经验确定砂率为43%（11）砂石用量（采用假定容积法）：假定该混凝土容重为2400kg/m 3,则有：MC +M FA +M W +M TM20+M G +M S +M PC =2400kgM S /(M S +M G )=43%则有：M S =782kg,M G =1037kg（12）确定C40混凝土初步配合比为： M W :M C :M FA :M SF :M S :M f :M PC =174: 200: 80: 120: 782: 1037: 6.8单位：kg/m 3。
C40混凝土配合比设计书P042.5
掺粉煤灰后水泥用
量mcf
按GBJ146-90附3-19、3-22式m°f=mcaX(1-Bc)
Bc---掺粉煤灰取代水泥系数取1)=333(k/m )
7
粉煤灰用量mf
按GBJ146-90附3-20式mf=mcaX BcX 0cmf---粉煤灰用量
0c---超掺量系数 超量系数1.4 mf=391X15.0%X1.4=82 (k/m )
mw0取175(k/m3)
4
掺外加剂时用水量
mwa
mwa= mw0X(1-B)减水剂减水率米用13%mwa---掺外加剂时用水量B---外加剂减水率
mwa=175X(1-13%)=149(k/m3)
5
水泥用量mca
按JGJ55-2000第5.0.6条mca=mwa/(w/c) mca=149/0.40=391(kg /m3)取360(kg/m3)
2
水灰比W/C
按JGJ55-2000第5.0.3条
W/C=aaXfcefce---水泥实际强度
fcu,o+aaXabXfceaa、ab—回归系数
W/C=0.46X42.5=0.41取W/C=0.38
46.58+0.46X0.07X42.5
3
初步用水量mwo
按JGJ55-2000表4.0.1-2规定坍落度50mm时用水量根据骨料的粒 径选择。
8
确定砂率
砂率取Sp=30%
9
砼外加剂用量ma
ma=(mcf+mf)XA% ma---外加剂掺量系数
ma=(333+82)X1.1%=4.6固含量3%用水量：
mwa0=149-4.6X(1-3%)=140
取140(k/m3)
(完整word版)C40普通混凝土配合比
C40普通混凝土配合比设计说明一、设计依据：JTJ041-2000、JGJ55-2000、GB/T1596-2005二、原材料：1、水泥：赤峰远航水泥有限责任公司P.O42.52、砂：白音青格勒砂场中砂3、石：宇厦石料厂4.75-9.5mm:30% .9.5-19mm:70%4、水：饮用水5、粉煤灰：蓝旗电厂6、减水剂：天津市雍阳减水剂厂三、1、使用部位：波形护栏基座.防撞墙.封头.垫石.盖梁.挡块2、设计坍落度：90-110mm四、配合比设计：1、确定配制强度：fcu,o=fcu,k+1.645σ=40+1.645*6=49.9MPa2、计算水灰比（W/C）：水泥强度：fce = 42.5*1.00= 42.5MPaW/C=(Aa.fce)/(fcu,o+Aa.Ab.fce)=(0.46*42.5)/(49.9+0.46*0.07*42.5)=0.38按耐久性校正水灰比，查JTJ55-2000表 4.0.4允许最大水灰比0.55,取水灰比为0.40；3、选定单位用水量（m wO):根据二.3，三.2和JGJ55-2000表4.0.1-2选定用水量210kg/m3加0.6%高效减水剂（减水率20%），则加过减水剂之后用水量为168 kg/m34、计算单位水泥用量(m C o):m C o = m w o/(w/c) = 168/0.40=420kg/m3按耐久性校正单位水泥用量查JGJ55-2000表4.0.4允许最小水泥用量300kg/m3采用计算用量420kg/m3; 根据上级文件要求，并依据《用于水泥混凝土中的粉煤灰》GB/T1596-2005的规定，选取粉煤灰的替代水泥的用量为10%，则选定的配合比中水泥被粉煤灰等量取代10%，即粉煤灰的用量为42kg/ m3水泥的用量为378kg/ m3。
5、选定砂率（Bs）：根据二.3、四.2查JGJ55-2000表4.0.2选定砂率40%；6、计算砂石材料用量：假定水泥砼毛体积密度为2450kg/m3m S o =（2400-m C o-m w o)Bs=(2450-420-168)*39%=745kg/m3m G o =2450-420-168-745=1117kg/m3初步配合比为：m C o：m W o：m S o：m G o = 420：168：745：1117试拌15L测定坍落度为100mm粘聚性保水性良好,满足施工和易性要求。
C40冬季施工配合比(防冻剂)
砼配合比设计说明书一、砼设计标号：C40 ，设计坍落度为50 mm ~70mm，运输方式：灌车二、设计依据：依据设计图纸、《砼配合比设计规程》JGJ55-2000、《公路桥涵施工技术规范》JTJ041-2000。
三、使用部位：梁、板等上部构砼配合比四、原材料来源：水泥：孟电牌普通硅酸盐水泥（P.042.5）产地：河南孟电水泥有限公司碎石：5mm~25mm连续级配（由5~10 mm、10~20 mm两种规格拌合而成，拌合比例为5~10 mm 20%、10~20 mm80%）产地：河南禹州砂：采用河砂经检验合格计算为中砂产地：河南禹州外加剂：山西黄河JW--3型防冻剂水：采用井下饮用水五、砼抗压强度分析表设计步骤1、确定试配强度：（取6倍的标准差）fcu,o=fcu,k+1.645σ=49.9Mpa2、确定水灰比根据JGJ55-2000规程计算水灰比,αa=0.46\αb=0.07\ƒce=42.5W/C=(αa׃ce) /(ƒcu,0+αa×αb׃ce )=0.383、确定用水量根据JGJ55-2000规程要求查表确定用水量为191Kg，因防冻剂的减水率为11.2%,所以掺防冻剂减水后用水量为m w0=191×(1-11.2%)=170Kg。
4、计算水泥用量根据选用的用水量和计算确定的水灰比确定水泥用量为m c0= m w0/W/C=447 Kg，经试验确定防冻剂用量为水泥用量的3%，即13.41 Kg。
5、根据JGJ55-2000规程选择砂率为35%。
6、计算砂石用量(采用质量法假定砼容重为2450 Kg/M3)采用质量法假定砼容重为2450Kg计算得出用砂量为642 Kg，碎石用量为1191Kg。
7、计算初步配合比结果为：水泥：砂：碎石：水：外加剂447：642：1191：170：13.411：1.44：2.66：0.38：0.03确定配合比1、计算材料用量按初步配合比计算试拌30L砼拌合物，各种材料用量为：水泥：13.41 Kg砂：19.26 Kg碎石：35.73 Kg5~10 mm：7.146 Kg 、10~20 mm：28.584 Kg水：5.1 Kg外加剂：0.402 Kg2、试拌：将各种原材料依次投入强制式搅拌机，搅拌均匀。
C40普通混凝土配合比计算书
C40普通混凝土配合比设计计算书一、设计依据：1、JGJ55-2011 《普通混凝土配合比设计规程》；2、GB50010-2010 《混凝土结构设计规范》；3、GB/T50146-2014 《粉煤灰混凝土应用技术规范》；4、JTG/T F50-2011 《公路桥涵施工技术规范》；5、GB/T50081-2019 《普通混凝土力学性能试验方法标准》；6、GB/T 50082-2009 《普通混凝土长期性能和耐久性能试验方法标准》；7、JTG E30-2005 《公路工程水泥混凝土试验规程》；8、JTG E42-2005 《公路工程集料试验规程》；9、JGJ/T 10-2011 《混凝土泵送技术规范》；10、京台高速公路德州（鲁冀界）至齐河段改扩建工程主体工程设计图纸二、设计要求及用途1、设计标号：C402、设计坍落度：160-200mm3、设计抗渗等级：P84、使用部位：桥梁工程(盖梁、墩柱等)5、根据普通砼设计规程，混凝土强度标准差σ=5.0MPa，机械拌和。
三、组成材料1、水泥：故城山水水泥有限公司，P.O42.5；2、砂：行唐辉育砂厂，II区中砂,mx=2.8；3、碎石：济南鲁平建材有限公司5-10mm、10-20mm、16-31.5mm碎石；碎石掺量分为5-10mm：10-20mm：16-31.5mm=20%：50%：30%，经掺配后合成筛分，级配符合5-31.5mm碎石连续级配要求；4、水：饮用水，符合《公路桥涵施工技术规范》；5、粉煤灰：山东华能德州电力实业总公司，F类Ⅰ级；6、外加剂：德州中科新材料有限公司，ZK-T9H缓凝型聚羧酸系高性能减水剂。
四、设计步骤1、计算试配强度fcu.0=fcu,k+1.645σ=40+1.645×5.0=48.2Mpa2、计算基准混凝土（不掺粉煤灰的普通混凝土）的材料用量：W）（1）确定水胶比（Baa=0.53 ab=0.20 yf=0.95 rc=1.16 fce,g=42.5W/B=aa×fb/(fcu,o+aaabfcc)=0.53×0.95× 1.00× 1.16×42.5/48.2+(0.53×0.20×0.95×1.00×1.16×42.5)=0.47根据经验选定W/B=0.36。
C40混凝土配合比设计
C40混凝土配合比设计2007-08-08 19:52一、工程概况预制空心板梁、T梁设计强度等级为C40混凝土。
根据梁结构尺寸及施工工艺，取碎石最大粒径（5~连续级配），设计坍落度取70~90mm。
配合比设计依据为施工图、普通混凝土配合比设计规程（JGJ55-2000）及混凝土施工有关要求。
二、原材料情况1、水泥采用两种水泥进行比较选择，分别为：四川华崟山广能集团崟峰特种水泥生产“蓉峰牌”42.5R普通硅酸盐水泥；均不考虑水泥强度富裕系数。
2、细集料采用长寿河砂，该砂符合Ⅱ区中砂级配；3、粗集料采用华崟山碎石厂生产碎石，按5~20mm:16~=50:50（质量比）配为5~连续粒径；4、外加剂选用两种外加剂进行比较选择，分别为：西安方鑫化工生产的UNF-FK 高效减水剂，掺量取0.8%C,实测减水率20%；陕西博华工程材料生产的FDN-HA 高效减水剂，掺量取0.8%C,实测减水率24%。
5、拌合及养护用水饮用水。
以上材料均检验合格。
三、配合比初步确定一〉、空白基准配合比确定1、配制强度fcu0fcu0=fcuk+1.645σ=40+1.645*6.0=49.9MPa2、基准水灰比W/C=(αa*fce)/( fcu0+αa*αb* fce)=(0.46*42.5)/(49.9+0.46*0.07*42.5)=0.383、用水量及水泥用量确定根据JGJ55-2000，用水量取mw0=205 kg/m3，则mc0= mw0/(W/C)=539 kg/m3。
4、粗细集料用量确定根据集料情况及施工要求，砂率确定为38%，混凝土假定容重为2400 kg/m3，按重量法公式计算：mc0+ms0+mg0+mw0+mf0=2400ms0/(ms0+mg0)=0.38求得ms0 =629 kg/m3 mg0=1027 kg/m35、材料用量为（kg/m3）mc0=539 ms0 =629 mg0=1027 mw0=2056、拌合物性能测试试拌混凝土25L，材料用量为：mc= ms= mg=(其中m5~16=m16~31.5=) mw=按《普通混凝土拌合物性能试验方法标准》（GB/T50080-2002）进行混凝土拌合物性能试验，实测结果如下：坍落度:80mm表观密度：(26.40-1.95)/10.115=2415 kg/m3粘聚性：良好保水性：良好拌合物性能满足初步设计要求，制作强度试件2组（编号P011）,同时按此配合比值作为掺外加剂的空白参数。
C40混凝土配合比设计
2混凝土配合比设计 2.1 混凝土配制强度确定 混凝土设计强度f cu,k =40Mpa⨯+=645.1,0,k Cu Cu f f σ（2-1）式中0,Cu f ——混凝土配制强度 ，MPa ；k Cu f ,——混凝土立方体抗压强度标准值，MPa ；σ——混凝土强度标准差，MPa ；注：当混凝土强度等级等于或大于C30级，其强度标准差计算值小于3.0时，计算配制强度用的标准差取值应不小于3.0MPa 。
当无统计资料计算混凝土强度标准差时，其值应按现行国家标准《混凝土结构工程施工及验收规范》（GB50204）的规定取值。
即C10～C20混凝土，取4.0 MPa ；C25～C40混凝土，取5.0 MPa ；C50～C60混凝土，取6.0 MPa 。
因此配制C30混凝土，取混凝土强度标准差 σ=5.0 MPa 。
混凝土强度标准差σ值表6-3混凝土强度等级≤C20 C25～C45 C50～C55 σ（MPa ）4.05.06.0由公式（2-1）得混凝土配制强度f cu,o =40+1.645×5.0=48.225（ MPa ）2.2水灰比的确定由公式：ceo Cu ce f b a f f a C W⨯⨯+⨯=, （2-2）注：a ，b 为回归系数，粗骨料为碎石时取：a ＝0.46, b ＝0.07g ce c ce f r f ,=（2-3）式中 r c ：水泥强度富余系数，按规范取r c =1.16 水泥强度等级值的富余系数（γc ） 表6-6水泥强度等级值 32.5 42.5 52.5 富余系数1.121.161.10因此：ce f =42.5×1.16=49.3 由（2-2）式可以算出：46.03.4907.046.0225.483.4946.0=⨯⨯+⨯=C W 2.3用水量的确定根据塑性混凝土的用水量表可以确定每立方米混凝土的用水量约为205 Kg.塑性混凝土的用水量（单位：kg/m 3）表6-8拌合物稠度卵石最大粒径（mm）碎石最大粒径（mm）项目指标10.0 20.31.540.16.20.31.540.0坍落度（mm）10～3035～5055～7075～90190200210215170180190195160170180185150160172175200210220230185195205215175185195205165175185195注：每立方米混凝土用水量的确定，应符合下列规定：1．干硬性和朔性混凝土用水量的确定：1）水灰比在0.40～0.80范围时，根据粗骨料的品种，粒径及施工要求的混凝土拌合物稠度，其用水量按下两表选取：（两表：干硬性混凝土的用水量，塑性混凝土的用水量）2）水灰比小于0.40的混凝土以及采用特殊成型工艺的混凝土用水量应通过试验确定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C40混凝土配合比设计说明书
昌都农村公路整体总承包项目施工第一标段
2017年11月8日
C40混凝土配合比设计说明书
一、参考资料
在计算配合比时，参阅《普通混凝土配合比设计规程》JGJ 55-2011、
混凝土结构设计规范 [附条文说明] GB50010-2010（2015年版）
二、设计题目
桥板预制等
三、设计资料
1、混凝土强度等级为C40，拌和物坍落度160mm
2、组成材料
水泥：云南华润水泥P.O42.5
细集料：郭庆乡砂石场中砂，细度模数2.9
粗集料：郭庆乡砂石场 4.75-9.5mm,比率18%，9.5-16mm，比率27%，16-26.5mm, 比率55%。
水：饮用水
原材料的各项指标均满足规范要求，可进行配合比设计。
四、设计要求
1、设计初步配合比。
2、按初步配合比进行设试配调整，得出试验室配合比。
五、设计步骤
1、计算初步配合比
（1）、确定试配强度
由设计文件可知：设计要求混凝土强度fcu.k=30Mpa,根据《普通混
凝土配合比设计规程》JGJ 55-2011查表4.0.2得σ=4.0
混凝土配置强度为：
fcu.o≥fcu.k+1.645σ=40+1.645×5.0=48.2Mpa
(2)、按强度要求计算水灰比
W
C
= = = 0.43
式中：
f ce —水泥强度等级
f cu.o—混凝土配置强度
γa、γb —碎石回归系数γa=0.53，γb=0.20
根据实际施工经验，在保证强度的前提下保证混凝土的耐久性将水灰比定为0.37
（3）、确定单位用水量m wo
混凝土拌和物的施工坍落度为160mm。
碎石最大粒径26.5mm，由
《普通混凝土配合比设计规程》JGJ 55-2011中，表5.2.1-2中查
得:m
wo
=180kg/m3
（4）、计算水泥用量m
co
已知混凝土单位用水量m
wo
=180kg/m3，水灰比W/C=0.37
则混凝土的单位水泥用水量为：
m co =
m
wo
w/c
=
37
.0
180
=486kg/m3取490水灰比不变水取181
（5）、选定砂率β
s
根据当地原材料情况以及以往经验，选定砂率为β
s
=39% （6）、计算砂石用量（重量法）
已知：单位水泥用量为m
co =490kg/m3，单位用水量为m
wo
=181kg/m3
砂率为β
s
=39%
m co +m
so
+m
go
+m
wo
=m
cp
β
s =
m
so
m
go
+m
so
=0.39
混凝土假定单位重m
cp
=2450kg/m3
m so +m
go
=2450-490-181=1779
β
s =
m
so
m
go
+m
so
=0.39
解得：m
so =694 kg/m3, m
go
=1085 kg/m3
按重量法计算得初步配合比
m co ：m
so
：m
go
：m
wo
=490：694：1085：181=1：1.41：2.21：0.37
3、确定基准配合比
按混凝土初步配合比，配混凝土拌和物，坍落度大，调整单位用水量为m
wo
=167kg/m3，和易性和坍落度均满足施工要求，由此可确定混凝土拌和物的基准配合比为：
m co ：m
so
：m
go
：m
wo
=450：715：1118：167=1：1.59：2.48：0.37
4、检验强度，确定试验配合比
（1）、检查强度
在用水量保持不变的情况下，采用水灰比为W/C=0.32、W/C=0.37、
W/C=0.42，砂率按β
s =40%、β
s
=39%、β
s
=38%，配置三组混凝土拌
和物，根据粗骨料最大粒径制成150×150×150mm试件三组，经标准养护28天后，测得其立方体抗压强度值如下：
（2）、确定试验室配合比：
当水灰比为W/C=0.37时，混凝土28天抗压强度达到配置强度的 101.5% 以上，工作性、经济性均满足要求。
确定试验室配合比为：
m co ：m
so
：m
go
：m
wo
=450：715：1118：167=1：1.59：2.48：0.37。
