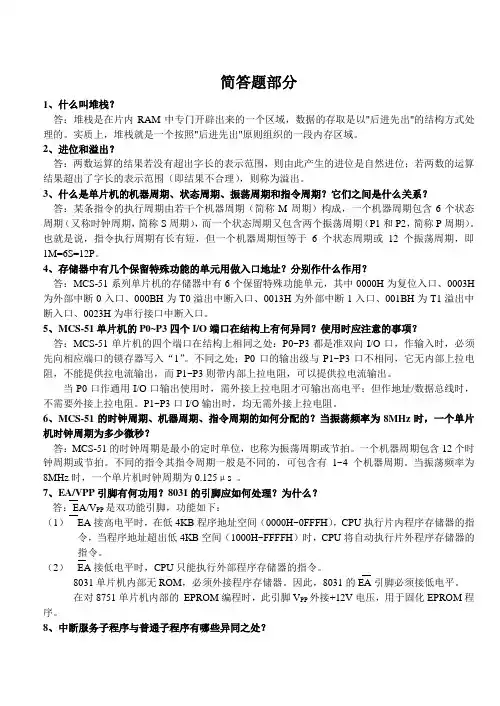

单片机简答题(共2题,每题5分,共10分,建议从最后5题中选择)
简答题部分1、什么叫堆栈？答：堆栈是在片内RAM中专门开辟出来的一个区域，数据的存取是以"后进先出"的结构方式处理的。
实质上，堆栈就是一个按照"后进先出"原则组织的一段内存区域。
2、进位和溢出？答：两数运算的结果若没有超出字长的表示范围，则由此产生的进位是自然进位；若两数的运算结果超出了字长的表示范围（即结果不合理），则称为溢出。
3、什么是单片机的机器周期、状态周期、振荡周期和指令周期？它们之间是什么关系？答：某条指令的执行周期由若干个机器周期（简称M周期）构成，一个机器周期包含6个状态周期（又称时钟周期，简称S周期），而一个状态周期又包含两个振荡周期（P1和P2，简称P周期）。
也就是说，指令执行周期有长有短，但一个机器周期恒等于6个状态周期或12个振荡周期，即1M=6S=12P。
4、存储器中有几个保留特殊功能的单元用做入口地址？分别作什么作用？答：MCS-51系列单片机的存储器中有6个保留特殊功能单元，其中0000H为复位入口、0003H 为外部中断0入口、000BH为T0溢出中断入口、0013H为外部中断1入口、001BH为T1溢出中断入口、0023H为串行接口中断入口。
5、MCS-51单片机的P0~P3四个I/O端口在结构上有何异同？使用时应注意的事项？答：MCS-51单片机的四个端口在结构上相同之处：P0~P3都是准双向I/O口，作输入时，必须先向相应端口的锁存器写入“1”。
不同之处；P0口的输出级与P1~P3口不相同，它无内部上拉电阻，不能提供拉电流输出，而P1~P3则带内部上拉电阻，可以提供拉电流输出。
当P0口作通用I/O口输出使用时，需外接上拉电阻才可输出高电平；但作地址/数据总线时，不需要外接上拉电阻。
P1~P3口I/O输出时，均无需外接上拉电阻。
6、MCS-51的时钟周期、机器周期、指令周期的如何分配的？当振荡频率为8MHz时，一个单片机时钟周期为多少微秒？答：MCS-51的时钟周期是最小的定时单位，也称为振荡周期或节拍。
指令周期机器周期等各种周期介绍
时钟周期：时钟周期也称为振荡周期，定义为时钟脉冲的倒数（可以这样来理解，时钟周期就是单片机外接晶振的倒数，例如12M的晶振，它的时间周期就是1/12 us），是计算机中最基本的、最小的时间单位。
在一个时钟周期内，CPU仅完成一个最基本的动作。
对于某种单片机，若采用了1MHZ的时钟频率，则时钟周期为1us；若采用4MHZ的时钟频率，则时钟周期为250us。
由于时钟脉冲是计算机的基本工作脉冲，它控制着计算机的工作节奏（使计算机的每一步都统一到它的步调上来）。
显然，对同一种机型的计算机，时钟频率越高，计算机的工作速度就越快。
8051单片机把一个时钟周期定义为一个节拍（用P表示），二个节拍定义为一个状态周期（用S表示）。
机器周期：在计算机中，为了便于管理，常把一条指令的执行过程划分为若干个阶段，每一阶段完成一项工作。
例如，取指令、存储器读、存储器写等，这每一项工作称为一个基本操作。
完成一个基本操作所需要的时间称为机器周期。
一般情况下，一个机器周期由若干个S周期（状态周期）组成。
8051系列单片机的一个机器周期同6个S周期（状态周期）组成。
前面已说过一个时钟周期定义为一个节拍（用P表示），二个节拍定义为一个状态周期（用S表示），8051单片机的机器周期由6个状态周期组成，也就是说一个机器周期=6个状态周期=12个时钟周期。
例如外接24M晶振的单片机，他的一个机器周期=12/24M 秒；指令周期：执行一条指令所需要的时间，一般由若干个机器周期组成。
指令不同，所需的机器周期也不同。
对于一些简单的的单字节指令，在取指令周期中，指令取出到指令寄存器后，立即译码执行，不再需要其它的机器周期。
对于一些比较复杂的指令，例如转移指令、乘法指令，则需要两个或者两个以上的机器周期。
通常含一个机器周期的指令称为单周期指令，包含两个机器周期的指令称为双周期指令。
总线周期：由于存贮器和I/O端口是挂接在总线上的，CPU对存贮器和I/O接口的访问，是通过总线实现的。
MCS-51单片机的指令时序
MCS-51单片机的指令时序时序是用定时单位来描述的，MCS-51的时序单位有四个，它们分别是节拍、状态、机器周期和指令周期，接下来我们分别加以说明。
·节拍与状态：我们把振荡脉冲的周期定义为节拍（为方便描述，用P表示），振荡脉冲经过二分频后即得到整个单片机工作系统的时钟信号，把时钟信号的周期定义为状态（用S表示），这样一个状态就有两个节拍，前半周期相应的节拍我们定义为1(P1)，后半周期对应的节拍定义为2(P2)。
·机器周期：MCS-51有固定的机器周期，规定一个机器周期有6个状态，分别表示为S1-S6，而一个状态包含两个节拍，那么一个机器周期就有12个节拍，我们可以记着S1P1、S1P2……S6P1、S6P2，一个机器周期共包含12个振荡脉冲，即机器周期就是振荡脉冲的12分频，显然，如果使用6MHz的时钟频率，一个机器周期就是2us，而如使用12MHz的时钟频率，一个机器周期就是1us。
·指令周期：执行一条指令所需要的时间称为指令周期，MCS-51的指令有单字节、双字节和三字节的，所以它们的指令周期不尽相同，也就是说它们所需的机器周期不相同，可能包括一到四个不等的机器周期（这些内容，我们将在下面的章节中加以说明）。
·MCS-51的指令时序：MCS-51指令系统中，按它们的长度可分为单字节指令、双字节指令和三字节指令。
执行这些指令需要的时间是不同的，也就是它们所需的机器周期是不同的，有下面几种形式：·单字节指令单机器周期·单字节指令双机器周期·双字节指令单机器周期·三字节指令双机器周期·单字节指令四机器周期(如单字节的乘除法指令)下图是MCS-51系列单片机的指令时序图：上图是单周期和双周期取指及执行时序，图中的ALE脉冲是为了锁存地址的选通信号，显然，每出现一次该信号单片机即进行一次读指令操作。
从时序图中可看出，该信号是时钟频率6分频后得到，在一个机器周期中，ALE信号两次有效，第一次在S1P2和S2P1期间，第二次在S4P2和S5P1期间。
时钟周期、机器周期、指令周期、总线周期
1.时钟周期:(晶振频率倒数、控制计算机节奏)时钟周期也称为振荡周期,定义为时钟脉冲的倒数(可以这样来理解,时钟周期就是单片机外接晶振的倒数,例如12M的晶振,它的时间周期就是1/12us),是计算机中最基本的、最小的时间单位。
在一个时钟周期内,CPU仅完成一个最基本的动作。
对于某种单片机,若采用了1MHZ 的时钟频率,则时钟周期为1us;若采用4MHZ的时钟频率,则时钟周期为250us。
由于时钟脉冲是计算机的基本工作脉冲,它控制着计算机的工作节奏(使计算机的每一步都统一到它的步调上来)。
显然,对同一种机型的计算机,时钟频率越高,计算机的工作速度就越快。
8051单片机把一个时钟周期定义为一个节拍(用P表示),二个节拍定义为一个状态周期(用S表示)。
2.机器周期:（指令中单个阶段的执行周期）在计算机中,为了便于管理,常把一条指令的执行过程划分为若干个阶段,每一阶段完成一项工作。
例如,取指令、存储器读、存储器写等,这每一项工作称为一个基本操作。
完成一个基本操作所需要的时间称为机器周期。
一般情况下,一个机器周期由若干个S周期(状态周期)组成。
8051系列单片机的一个机器周期由6个S周期(状态周期)组成。
前面已说过一个时钟周期定义为一个节拍(用P表示),二个节拍定义为一个状态周期(用S表示),8051单片机的机器周期由6个状态周期组成,也就是说一个机器周期=6个状态周期=12个时钟周期。
(例如外接24M晶振的单片机,他的一个机器周期=12/24M秒)3.指令周期:执行一条指令所需要的时间,一般由若干个机器周期组成。
指令不同,所需的机器周期也不同。
对于一些简单的的单字节指令,在取指令周期中,指令取出到指令寄存器后,立即译码执行,不再需要其它的机器周期。
对于一些比较复杂的指令,例如转移指令、乘法指令,则需要两个或者两个以上的机器周期。
通常含一个机器周期的指令称为单周期指令,包含两个机器周期的指令称为双周期指令。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单片机时钟周期、机器周期、指令周期与总线周期
时钟周期：
时钟周期也称为振荡周期，定义为时钟脉冲的倒数(可以这样来理解，时钟周期就是单片机外接晶振的倒数，例如12M的晶振，它的时间周期就是1/12us)，是计算机中最基本的、最小的时间单位。
在一个时钟周期内，CPU仅完成一个最基本的动作。
对于某种单片机，若采用了1MHZ的时钟频率，则时钟周期为1us;若采用4MHZ的时钟频率，则时钟周期为250us。
由于时钟脉冲是计算机的基本工作脉冲，它控制着计算机的工作节奏(使计算机的每一步都统一到它的步调上来)。
显然，对同一种机型的计算机，时钟频率越高，计算机的工作速度就越快。
具体计算就是1/fosc。
也就是说如果晶振为1MHz，那么时钟周期就为1us;6MHz的话，就是1/6us。
8051单片机把一个时钟周期定义为一个节拍(用P表示)，二个节拍定义为一个状态周期(用S表示)。
机器周期：
在计算机中，为了便于管理，常把一条指令的执行过程划分为若干个阶段，每一阶段完成一项工作。
例如，取指令、存储器读、存储器写等，这每一项工作称为一个基本操作。
完成一个基本操作所需要的时间称为机器周期。
一般情况下，一个机器周期由若干个S周期(状
态周期)组成。
8051系列单片机的一个机器周期同6个S周期(状态周期)组成。
前面已说过一个时钟周期定义为一个节拍(用P表示)，二个节拍定义为一个状态周期(用S表示)，8051单片机的机器周期由6个状态周期组成，也就是说一个机器周期=6个状态周期=12个时钟周期。
具体计算为：时钟周期Xcycles。
如果单片机是12周期的话，那么机器周期就是T×12。
假设晶振频率为12M，单片机为12周期的话，那么机器周期就是1us。
例如外接24M晶振的单片机，他的一个机器周期=12/24M秒;52系列单片机一个机器周期等于12个时钟周期。
设晶振频率为12MHz时，52单片机是12T的单片机，即频率要12分频。
12M经过分频变为1M，由T=1/f,即一个机器周期变为1us
指令周期：
执行一条指令所需要的时间，一般由若干个机器周期组成。
指令不同，所需的机器周期也不同。
通常，包含一个机器周期的指令成为单周期指令，比如CLR,MOV等等。
包含两个机器周期的指令称为双周期指令。
另外还有4周期指令，比如乘法和除法指令。
对于一些简单的的单字节指令，在取指令周期中，指令取出到指令寄存器后，立即译码执行，不再需要其它的机器周期。
对于一些比较复杂的指令，例如转移指令、乘法指令，则需要两个或者两个以上的机器周期。
总线周期：
由于存贮器和I/O端口是挂接在总线上的，CPU对存贮器和I/O接
口的访问，是通过总线实现的。
通常把CPU通过总线对微处理器外部(存贮器或I/O接口)进行一次访问所需时间称为一个总线周期。
总结一下，时钟周期是最小单位，机器周期需要1个或多个时钟周期，指令周期需要1个或多个机器周期;机器周期指的是完成一个基本操作的时间，这个基本操作有时可能包含总线读写，因而包含总线周期，但是有时可能与总线读写无关，所以，并无明确的相互包含的关系。
指令周期：是CPU的关键指标，指取出并执行一条指令的时间。
一般以机器周期为单位，分单指令执行周期、双指令执行周期等。
现在的处理器的大部分指令(ARM、DSP)均采用单指令执行周期。
机器周期：完成一个基本操作的时间单元，如取指周期、取数周期。
时钟周期：CPU的晶振的工作频率的倒数。
例子1：
22.1184MHZ的晶振,它的晶振周期、时钟周期和机器周期分别是多少？
以51为例,晶振22.1184M，时钟周期(晶振周期)就是(1/22.1184)μs，一个机器周期包含12个时钟周期，一个机器周期就是0.5425μs。
一个机器周期一般是一条指令花费的时间，也有些是2个机器周期的指令，DJNZ，是双周期指令.
例子2：
1、振荡周期(时钟周期)：为单片机提供时钟信号的振荡源的周期。
2、机器周期：通常将完成一个基本操作所需的时间称为机器周期。
3、指令周期：是指MCU执行一条指令所需要的时间。
一个指令周期通常含有1～4个机器周期。
若MCU单片机外接晶振为12MHz时具体值为：
振荡周期(时钟周期)=1/12MHz=1/12μs=0.0833μs,机器周期=12*1/12μs=1μs,指令周期=1～4μs
说明：
1、时钟周期即晶振的单位时间发出的脉冲数，12MHz=12×10的6次方，即每秒发出12000000个脉冲信号，那么发出一个脉冲的时间就是时钟周期，即1/12微秒。
2、一个机器周期等于12个时钟周期，所以是1微秒。
