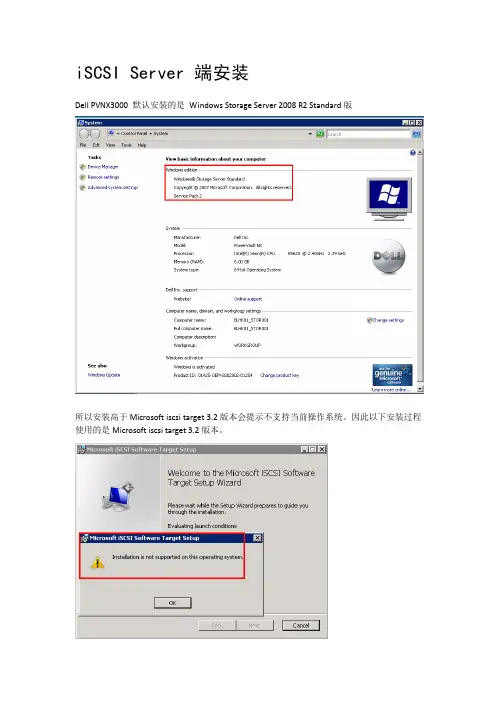

iSCSI_安装配置过程( Windows Storage Server 2008 R2 Standard版)
iSCSI Server 端安装
Dell PVNX3000 默认安装的是Windows Storage Server 2008 R2 Standard版
所以安装高于Microsoft iscsi target 3.2版本会提示不支持当前操作系统。
因此以下安装过程使用的是Microsoft iscsi target 3.2版本。
安装后从“管理工具”中运行“Microsoft iSCSI Software Target”程序，进入iSCSI存储管理程序。
在iscsi目标上单击右键-我们选择创建iscsi目标。
打开创建iscsi目标向导。
输入iSCSI目标名称，然后下一步。
添加标示符用于iscsi磁盘访问控制，点击高级。
点击添加，然后选择类型为IP地址来进行对iscsi的访问控制。
输入ip地址后，接下来全部确定即可。
ok,创建目标完成,我们下面去创建虚拟磁盘。
在目标下右键创建一个虚拟磁盘
选择虚拟磁盘文件要保存的位置
选择大小,这里要注意,如果创建1.5T的磁盘,会在硬盘立刻产生一个1.5T的vhd文件,所以需要注意酌情考虑你的磁盘大小来设置。
以上是iSCSIServer的整个配置过程。
iSCSI Client 端安装
iscsitargetClient.msi安装完成，进入控制面板，点击iSCSI Intiator。
进入磁盘管理处，即可看到新增的硬盘。
下图为传输速度测试：
注意：winXP win2003 均不支持大于2T的硬盘，在创建虚拟磁盘时应注意大小控制小于2T。
iscsiinitiator配置
iscsiinitiator配置1. Linux下iscsi initiator 安装：在OracleLinux-R6-U4-Server-x8664-dvd.iso中，找到匹配该系统的iscsi initiator版本iscsi-initiator-utils-6.2.0.873-2.0.1.el6.x8664.rpm；通过rpm -ivh 安装2. 启动iscsi服务 cd /etc/init.d ./iscsi start chkconfig iscsi on3. Linux下iscsi initiator 配置：配置默认在/var/lib/iscsi1. ⾸先，存储上需要设置好target 执⾏这些命令需要root权限才有结果执⾏两次命令，查看fdisk -l，发现LUN可以被挂载两次,多次使⽤命令会多次挂载2. 发现磁盘的命令：iscsiadm -m discovery -t st -p 10.182.69.161(存储的ip)[root@sherry ~]# iscsiadm -m discovery -t st -p 10.182.69.16110.182.69.161:3260,2 .sun:02:f057e3e0-2c3e-67ed-95c9-810a76090bed发现后执⾏ iscsiadm -m node可以看到发现的节点[root@sherry ~]# iscsiadm -m node10.182.69.161:3260,2 .sun:02:f057e3e0-2c3e-67ed-95c9-810a76090bed执⾏登录命令 iscsiadm -m node --login[root@sherry ~]# iscsiadm -m node --loginLogging in to [iface: default, target: .sun:02:f057e3e0-2c3e-67ed-95c9-810a76090bed, portal: 10.182.69.161,3260] (multiple)Login to [iface: default, target: .sun:02:f057e3e0-2c3e-67ed-95c9-810a76090bed, portal: 10.182.69.161,3260] successful.可以看到session建⽴ iscsiadm -m session[root@sherry ~]# iscsiadm -m sessiontcp: [1] 10.182.69.161:3260,2 .sun:02:f057e3e0-2c3e-67ed-95c9-810a76090be打印当前session情况 iscsiadm -m session -P 3[root@sherry ~]# iscsiadm -m session -P 3iSCSI Transport Class version 2.0-870version 6.2.0-873.2.el6Target: .sun:02:f057e3e0-2c3e-67ed-95c9-810a76090bedCurrent Portal: 10.182.69.161:3260,2Persistent Portal: 10.182.69.161:3260,2**********Interface:**********Iface Name: defaultIface Transport: tcpIface Initiatorname: .oracle:c61728d6c927Iface IPaddress: 10.182.71.184Iface HWaddress: <empty>Iface Netdev: <empty>SID: 1iSCSI Connection State: LOGGED INiSCSI Session State: LOGGED_INInternal iscsid Session State: NO CHANGE*********Timeouts:*********Recovery Timeout: 120Target Reset Timeout: 30LUN Reset Timeout: 30Abort Timeout: 15*****CHAP:*****username: <empty>password: ********username_in: <empty>password_in: ********************************Negotiated iSCSI params:************************HeaderDigest: NoneDataDigest: NoneMaxRecvDataSegmentLength: 262144MaxXmitDataSegmentLength: 32768FirstBurstLength: 65536MaxBurstLength: 1048576ImmediateData: YesInitialR2T: YesMaxOutstandingR2T: 1************************Attached SCSI devices:************************Host Number: 3 State: runningscsi3 Channel 00 Id 0 Lun: 0Attached scsi disk sdb State: runningscsi3 Channel 00 Id 0 Lun: 1Attached scsi disk sdc State: running 通过fdisk -l也可以看到系统已识别新的磁盘。
iSCSI服务器安装步骤
1.建立iSCSI Target Server(iSCSI目标服务器)下载StarWind，并安装:/download/dl925.htmlconnect localhost，预设帐号test、密码test修改密码后，请到控制台/服务，停止StarWind iSCSI Service，再重新启动，帐号密码才会生效。
右键add device建立新的空白档案，模拟成硬盘。
Cd C:\Program Files\Rocket Division Software\StarWindmksparse.exe –o C:\image.img 10G例如C:\Program Files\Rocket Division Software\StarWind>mksparse c:\test.img 100M mksparse: Image file creation utility Version 1.0Copyright (c) Rocket Division Software 2003-2004. All rights reserved.Creating sparse file c:\test.img of size 104857600 bytes...新增Image File选取c:\test.img新增dvd建立存取帐号密码管控2.Client端安装iSCSI initiator下载并安装Microsoft iSCSI Software Initiator Version 2.02/downloads/details.aspx?FamilyID=12cb3c1a-15d6-4585-b385-befd1319f825&DisplayLang=en看到Available Targets中的装置后，Status is Inactive选择Log on若有帐号密码控管，请进入Advanced输入帐号密码登入成功后Status变成Connected在本机磁盘管理，重新整理后可看到新的磁盘，如同本机新安装的硬盘相同般的使用。
在windows机器上配置和使用iSCSI协议的网络存储
在windows机器上配置和使用iSCSI协议的网络存储第1章下载和安装Initiator1.1 下载地址安装环境为windows2003 sp2下载并安装Microsoft iSCSI initiator ，地址为：/download/A/E/9/AE91DEA1-66D9-417C-ADE4-92D824 B871AF/Initiator-2.08-build3825-x86fre.exe1.2 软件安装运行软件，安装过程不用单独设置第2章Initiator的配置安装完成后，现在开始配置：2.1 运行Microsoft iSCSI Initiator 在桌面上会有Initiator的图标，点击进入操作界面2.2 登录界面Change..可以按照规范格式要求修改Initiator Node NameSecret 如果服务器端没有开启CHAP，这里不需要修改。
2.3 discovery 界面配置图中已经添加了添加过程为：2.3.1 在服务器上查找服务地址和端口（默认3260）2.3.2 客户端上添加目标服务器地址在客户端上点击add ，在窗口中填写Ip地址为服务器地址，端口为3260 默认地址。
2.3.3 高级设置里面设置部署方式点击Advanced…选择Microsoft iSCSI Initiator目标地址为本机ip地址2.3.4 其他其他不选，CHAP选项，如果服务器没有设置CHAP就不要填写。
2.4 Targets 配置界面配置完成discovery后，在这个界面上可以看到targets中有一个iSCSI服务器的服务id。
状态status 为Inactive 完成log no后如下图：点击log no…选择选中“Automaticaly restore this connection when system boots”以后永久保留target操作。
Advanced不用操作。
点击ok 开始系统连接如果已经连接会提示：5 persistent targets 界面配置Targets log no 后，在这里会有出现已经选择的target 连接，显示的为网络存储的服务名称。
如何在Win Ser 2003系统中配置iSCS
如何在Win Ser 2003系统中配置iSCS微软强烈建议, iSCSI软件启动器的运行环境为：∙Windows Server 2003 SP1 or higher∙Windows 2000 with the latest service pack/security pack∙Windows XP SP2 or higher32位平台中，最大支持的磁盘容量为2TB（NTFS）本次配置系统为Microsoft Windows Server 2003 Enterprise Edition Service Pack 21. 下载并安装最新的微软iSCSI软件启动器2. 在Win2003系统中, 查看iSCSI启动器的名称注：initiator Node Name(iSCSI启动器的名称)Change(检查重新命名的改变)利用CHAP证明目标，点击Secret指定的CHAP密码配置IP地址，选择Tunnel3. 在Storbridge系统中, 创建并分配一个iSCSI共享通过共享管理-iSCSI共享, 使用iSCSI共享虚拟磁盘创建一个iSCSI共享;根据第2步得到的iSCSI启动器的名称, 使用CHAP认证模式进行分配:启动器名称: .microsoft:sq-leo-w20090as（启动器名称必须和目标器名称一样吗？）启动器口令: **********（12~16）4. 在Win2003系统中, 发现iSCSI目标器点击Target Portals的Add, 输入Storbridge系统的IP地址：点击OK, 回到iSCSI Initiator属性的对话框, 验证Target Portals中的内容5. 在Win2003系统中, 察看和登录iSCSI目标器选中一个Target（目标）, 并点击Log On（登录）：选中Automatically restore this connection when the system boots（当系统启动时自动恢复联系）不选中Enable multi-path（多通路）点击Advanced（高级）, 选择Local Adapter（本地配置）,Source IP（本机IP）和Target Portal （目标器）选中CHAP logon information, 根据第3步设置填写CHAP认证信息点击确定, 回到Log On to Target的对话框再点击OK, 回到iSCSI Initiator属性的对话框, 验证目标器的状态是否为Connected（连接）6. 在Win2003系统中, 初始化iSCSI设备计算机管理-磁盘管理点击取消右击磁盘, 选择“初始化磁盘”：点击确定, 回到磁盘管理的界面右击磁盘1的未指派区域, 选择创建磁盘分区点击下一步, 选择主磁盘分区, 指定分区大小, 指派驱动器号, 使用NTFS快速格式化分区7. 重启系统, 察看iSCSI设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
微软软件iSCSI initiator的安装和配置步骤
1 环境设置
BS3000 磁盘阵列的组IP地址: 192.168.200.200
BS3000 磁盘阵列的每个端口IP地址:
Eth0: 192.168.200.201
Eth1: 192.168.200.202
Eth2: 192.168.200.203
测试卷的名称: .uit:6-8a0900-68b673201-8f10000095f44d4e-wintest
主机的操作系统为Windows server 2003 (updated to SP1)
集成千兆网卡1的IP地址: 192.168.200.101
集成千兆网卡2的IP地址: 192.168.200.111
2 安装微软的iSCSI initiator软件
从微软网站上下载最新版的iSCSI initiator软件,目前的版本为2.02, X86平台的文件名为: Initiator-2.02-QFE-bld1895-x86fre.exe. 然后双击该软件进行安装.
中间有四个选项, 前三个选项是必选的, 第四个Microsoft MPIO Multipathing Support for iSCSI 用于多链路冗余, 如果有你的机器有两个或者多个网卡用来连接磁盘阵列, 就可以用这个选项. 这里我们选上, 以在后面做MPIO的配置.
单击完成之后, 服务器重新启动, 启动之后就可以进行initiator的配置了. 至此, initiator的安装完成.
3 配置iSCSI initiator
3.1双击桌面上的Microsoft iSCSI initiator图标(或者从开始—程序中启动), 进入配置界面.
其中 .microsoft:test001是iSCSI initiator的节点名称, 用以区分不同的软件initiator.
号.
一下就会出来. 选择相应的卷, 单击Log on,
这里出现两个选项，其中Automatically restore this connection when the system boots用于在系统重新启动时自动进行iSCSI连接，经常要选上。
选上之后会在另一个选项卡Persistent Targets出现刚才建立的连接。
Enable multi-path选项用于多个网卡与磁盘阵列的连接，这会在下一步做详细说明，目前先不选。
至此，软件initiator 的连接已经完成，下面就可以对其进行配置和使用了。
择“磁盘管理”,
在这里，不要将其转换为动态磁盘，除非有特殊的用途。
基本磁盘的性能要比动态磁盘的性能好很多。
剩余的就可以建立磁盘分区, 分配盘符, 格式化, 就可以使用了.
4 MPIO的配置
微软的MPIO软件提供了iSCSI连接的高可用性, 避免了单点故障, 可以根据需求设置相应的策略(failover主备模式, round robin负载均衡模式等)实现系统的高可用性.
MPIO即支持网卡加initiator的模式, 也支持iscsi hba卡的模式, 还支持两种模式的混合.
4.1在安装iscsi initiator软件时, 切记要安装Microsoft MPIO Multipathing Support for iSCSI 选项, 如果只用iscsi HBA卡, 在安装微软的软件时, 则不用安装Software Initiator选项.
4.2和前述步骤一样，打开iSCSI initiator, 在Discovery中配置所要连接的磁盘阵列的IP地址（本例是：192.168.200.200）, 进入Targets选项卡。
单击Refresh，就可以看到要访问的卷。
此时，要选上Enable multi-path选项.
4.3单击Advanced按钮。
出现Advanced settings对话框。
其中Local adapter中可以选择微软的软件initiator或者硬件iSCSI HBA卡。
Source IP则应输入和Local adapter对应的IP地址。
Target Portal中则输入要连接的磁盘阵列的IP地址与端口号。
如果设置了CHAP认证信息，则还要输入用户名和密码。
本例如下图所示，先对192.168.200.101的网卡进行连接。
4.4在Targets选项卡中重复4.2和4.3的连接步骤，这一次对应第二个网卡的IP地址为192.168.200.111. 如下图所示：
如果有多个网卡要连接，请重复以上的步骤。
4.5连接完成之后，在Targets选项卡中，选择刚才所连接的卷，单击Details, 出现Target属性对话框，就会发现在这个卷上有两个会话连接。
4.6在Target属性的Devices选项卡中，可以看到有两个设备，并确认每个设备后面的MPIO capable类型是Multi-path Support. 如果不是，请重新设置。
4.7单击Advanced，出现Device Detail对话框，就可以设置多链路连接的策略，有几种连接模式，这里介绍常用的3种模式：
Fail over only: 两条连接中，一条为活动连接，另一条是备用连接。
备用连接平时是不工作的。
只有当活动连接出现问题时，才会将应用切换到备用连接。
Round robin: 两条连接都是活动连接，并做负载平衡。
其带宽是两条线路的带宽。
如果一个连接出现问题，应用会都切换到另一个连接上。
Round robin with subset: 当有多条连接时的设置，假设有4条连接，可以将3条设置为活动的，并做负载平衡，另外一条设置为备份模式。
当3个活动连接中的一条出现问题时，会自动切换到备用连接上。
保证了整个系统的带宽。
在本例中设置为Fail Over Only.
4.8 至此，MPIO的配置完成。
创建分区，格式化之后，就可以使用了。
同时，在磁盘阵列上，输入相应的命令，也可以看到建立在一个卷上的两个连接。
BS3000> member select BS3014 show connections
Initiator NodeName UpTime LocalIpAddress Interface
--------------- -------- ------ ----------- --------------- ---------
192.168.200.101 wintest 28min 43sec 192.168.200.202 eth1
192.168.200.111 wintest 27min 52sec 192.168.200.201 eth0。
