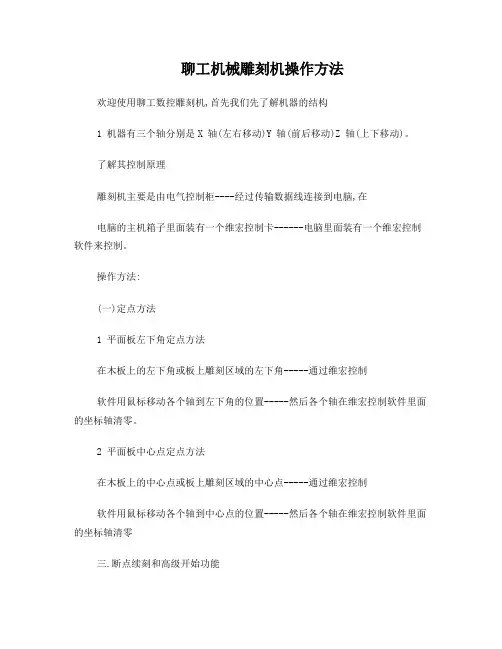

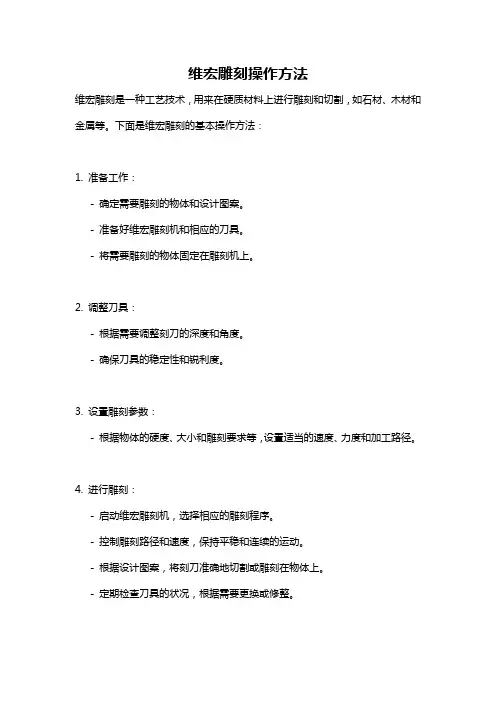

聊工机械雕刻机操作方法欢迎使用聊工数控雕刻机，首先我们先了解机器的结构1 机器有三个轴分别是X 轴（左右移动）Y 轴（前后移动）Z 轴（上下移动）。

了解其控制原理雕刻机主要是由电气控制柜----经过传输数据线连接到电脑，在电脑的主机箱子里面装有一个维宏控制卡------电脑里面装有一个维宏控制软件来控制。

操作方法：（一）定点方法1 平面板左下角定点方法在木板上的左下角或板上雕刻区域的左下角-----通过维宏控制软件用鼠标移动各个轴到左下角的位置-----然后各个轴在维宏控制软件里面的坐标轴清零。

2 平面板中心点定点方法在木板上的中心点或板上雕刻区域的中心点-----通过维宏控制软件用鼠标移动各个轴到中心点的位置-----然后各个轴在维宏控制软件里面的坐标轴清零三．断点续刻和高级开始功能断点续刻点击维宏控制软件里面的---操作——回工件原点----操作-----断点续刻—系统就可以继续从原来停下来的地方开始工作了。

高级开始功能点击维宏控制软件里面的---操作——回工件原点----操作-----高级开始—点具体位置-输入你要跳到的那一段程序的序号---系统就跳到你指定的位置开始工作了。

四．换刀和断刀时定点的的处理方法先记下当前段号再把刀抬到安全高度----点击维宏控制软件里面的---操作——回工件原点—换刀----然后把刀移到板上面-----然后在维宏控制软件里面的Z轴清零而X坐标轴和Y 坐标轴则不用清零。

-----点击维宏控制软件里面的---操作-----高级开始—点具体位置-输入你要跳到的那一段程序的序号（或者是刚才记下的短号）---系统就跳到你指定的位置开始工作了。

一、雕刻机安装前注意事项1．切勿在闪电或打雷时安装此设备，切勿在潮湿的地方安装电源插座，请勿触摸未绝缘的电源线。

2．上机操作人员必须经过严格的培训操作过程中必须注意人身安全和机器的安全，并严格按操作规程来操作电脑雕刻机。

3．电源电压要求210V-230V，若电源电压不稳或周围有大功率的用电设备，请一定要在专业技术人员指导下选择稳压电源。

4．雕刻机，控制柜必须接地线，不可带电插数据电缆线。

5．操作人员切勿戴手套工作，最好戴上防护眼罩。

6．机械本体为钢结构龙门部分航空铝铸件，相对较软，在安装螺钉时（特别是安装雕刻电机时）不要太用力，以防滑丝。

7．刀具一定要装好并夹紧，保持刀具锋利，钝刀将使雕刻质量下降使电机过载。

8．请勿将手指伸进刀具工作范围，切勿将雕刻头拆下来另作它用。

不可加工含石白棉的材料。

9．不要超过机械加工范围，长时不工作时要切断电源，机器移动时，须有专业人员在场指导下进行。

10．如机器出现异常情况，请参阅操作手册故障排除一章或与经销商联系解决；以免造成人为损坏。

二、雕刻机的组成及随机附件三. 雕刻机技术参数及加工参数台面尺寸（MM）420x420 转速：（转/分）24000最大雕刻尺寸（MM）400x400z 轴行程（MM）150外型尺寸（MM）500x700 x 1500分辩率(MM/脉冲0.003125)刀柄直径12.7\ 8\ 6 \3.175主轴电机功率3000W传动部分为丝杠传动，加工参数(部分)材料加工方式切削深度刀具主轴转速有机玻璃切割/切透5mm 锥形刀<20000RPMPVC 发泡板切割/切透2-3mm 锥形刀<20000RPM双色板切割/切透1-2mm 锥形刀<20000RPM1mmABS 板切透锥形刀<20000RPM硬铝雕刻0.5mm/次锥形刀<10000RPM紫铜雕刻0.5mm/次锥形刀<10000RPM冷轧钢板雕刻0.4mm/次锥形刀<10000RPM大理石雕刻0.4mm/次锥形刀<10000RPM四机器安装警告：所有的操作须是断电下操作！！！1，机械主体与控制箱的连接，2，将机器主体上的控制数据线端接到控制箱上。

3，机械本体上的电源线插头插在中国标准的220V 电源上。

4，控制箱与电脑的连接，将数据线一端插在控制箱上的数据信号输入口，另一端插在电脑上。

5，将电源线一端插在控制箱上的电源上，另一端则插在标准的220V电源插座上。

6，将雕刻刀通过弹簧夹头安装在主轴下端。

装刀时先在主轴锥孔中放入大小合适的弹簧夹头，再把刀具放入夹头的中孔，用随机的小扳手卡住主轴颈部的扁槽，使之不能转动，再用大扳手反时针方向旋转紧主轴螺丝母，把刀具上牢。

五雕刻机操作流程1,按客户要求和设计要求进行排版, 在正确计算完路径后,将不同刀具的路径进行保存.保存成不同的文件.2,在检查路径正确后在雕刻机控制系统中将路径文件打开(可预览).3,固定好材料,定义好工作的原点. 打开主轴电机正确调好转数.4.接通电源，进行机器操作。

开机1.打开电源开关，电源指示灯亮，机器首先进行复位自检运行，X、Y、Z、轴回到零点，然后各自运行到初始待命位置（机器初始原点）。

2.使用手持控制器，分别对X、Y、Z 轴进行调整，对准雕刻工作的开始点（加工原点）。

对主轴的转速，进刀速度分别进行适当的选择，使雕刻机处于工作等待状态。

雕刻1.编辑好所要雕刻的文件。

2.打开传输文件，传输文件到雕刻机，即可自动完成文件的雕刻工作。

结束当雕刻文件结束后，雕刻机会自动抬刀，并运行到工作开始点的上方六故障分析与排除一、报警故障超程报警,表示机器在运行过程中已达到极限为位置,请按以下几个步骤检查:1,所设计的图形尺寸是否超出加工范围.2,检查机器电机轴与丝杠连接线是否松动,若则,请上紧螺丝.3,机器与计算机是否正确接地.4,当前座标值是否超出软限位数值范围.二、超程报警和解除超程时,所有运动轴均被自动设置在点动状态,只要一直按住手动方向键,当机器离开极限位置(即脱离超程点开关)时随时恢复连接运动状态.移动工作台时注意移动的方向,必须远离极限位置.软限位报警需在坐标设置中可将XYZ 清零三、非报警故障1,重复加工精度不够, 按第一条第二项检查.2,电脑运行,机器不动,检查电脑控制卡与电器箱连接头是否松动,若则,插紧,并上紧固定螺丝.3,机器在回机械原点时找不到信号,按第2 条检查.机械原点处接近开关失灵.四、输出故障1.不输出,请检查计算机和控制箱是否连接好.2.打开雕刻管理器的设置里空间是否已满, 删除管理器内不用的文件.3.信号线接线是否松动,仔细检查各线路是否连接.五、雕刻故障1,是否各部位的螺丝松动.2.检查自己处理的路径是否正确.3.是否文件太大千万计算机处理错误.4.增减主轴转速,以适应不同的材料(一般为8000-24000)!注意:采用的无级变速主轴空转可为6000-24000 转速范围. 可根据材料的硬度不同,加工质量要求和进刀量大小等因素选用合适的转速,一般材质硬,进刀量小,要求雕刻精细时选用高速, 通常情况下,不要将速度调到最高,以免电机过载.5,拧松刀夹头,将刀转个方向夹紧,把刀放正,以免雕刻物体不光洁.6.检查刀具是否有损,换上新刀,重新雕刻.!注意:不可在雕刻电机机壳上钻孔作标记, 否则将破坏绝缘层,需要时可粘贴标记.七、雕刻机的日常维护及保养雕刻机系统属数控系统一类，对电网环境有一定的要求，本系统所在的电网上应无电焊机，频繁起动的机床，电动工具，无线电台等，强烈的电网干扰导致电脑和雕刻机系统的工作异常。

保养是保证雕刻机的使用寿命，提高设备效率的重要手段，1．在实际使用中按照操作规范要求正常使用。

2．日常维护要求每天工作完成后进行工作台面和设备的清理加油以免造成不必要的损失。

3．定期维护要求每个月进行一次，维护的目的是检查机器各个部位螺丝是否松动，确保机器润滑条件和环境条件的良好。

1，检查连接主轴电机和水泵的水管，接通水泵电源，检查水泵给排水工作是否正常。

2，为避免电源插座松动或接触不良造成加工异常使产品报废，请选择良好的电源插座，应具有可靠的接地保护。

精雕软件的使用方法一、精雕软件1、打开文件——输入——点阵图像——选图2、变换——放缩——改尺寸3、选中图——艺术曲面——图像纹理——位图转网格——点击图片改雕刻深度4、选中图——虚拟雕塑工具——效果——整体磨光点1 次5、模型——Z 向变换——高点移至XOY——选择工具6、选中图——刀具路径——路径向导——曲面精雕刻——下一步——锥度平底刀——改顶直径、刀具锥、底直径——下一步——路径间距≤底直径——完成。

7、选中图——刀具路径——输出刀具路径——文件版本改为EN3D3.X——特征点——路径左下角——完成。

二、精雕作图1、打开文件——输入——点阵图像——选图2、打开左下角捕捉点——用多义线——样条曲线——描图3、虚拟雕塑工具——选项——模型属性——撤销次数选10 ——按Z 键就可以一步步撤销4、打开模型——新建模型——改XY 步长为0.01 边界系量5、颜色——单线填色6、颜色——种子填色7、雕塑——冲压——选颜色内——冲压深度选尺寸那个圈的大小按A/S 键8、雕塑——去料——选颜色内——那个圈里的高、深按W\Q 键——选图里面的颜色和左边的第一个颜色对称才能去料——按shift+B 和shift+N 来回切换看效果9、虚拟雕塑工具——效果——磨光也可以整体磨光10、模型——存为灰度三、雕弯图1、选有尺寸——把图生成网格之后2、绘制——矩形——圈图——绘制——点——选定点定点——微距离——按Ctrl+右键——复制到右边顶点3、绘制——多义线——样条曲线——连线——选定往下拉——全选4、艺术曲线——变形——被变形曲面对称“图、基准曲线对称框的曲线、变形曲线对称多义线——确定全选5、虚拟雕塑工具——效果——整体磨光点2 次6、模型——Z 向变换——高点移至XOY7、刀具路径——路径向导——曲面精雕刻——下一步——锥度平底刀——改顶直径、刀具锥、底直径——下一步——路径间距(路径间距≤底直径)——完成8、刀具路径——输出刀具路径——文件版术改为EN3D 3.X——特征点——路径左下角——生成。
