热电偶测量原理
热电偶的四种原理
热电偶的四种原理电偶是常用的测量温度的仪器，它不仅具有精度高的特点，而且使用简单方便。
热电偶的原理主要依赖于物体表面上电荷量的变化，因此可以用来测量温度。
热电偶的原理有四种：热电势原理、电阻器原理、热电扩散原理和热电流原理。
下面将对这四种热电偶的原理分别作一个简单的介绍。
1、热电势原理：这种原理是指在物体表面上，温度和电荷量之间的关系，这种关系用一个名为热电势的参数来表示，如果温度上升，这个参数也会升高。
这种原理在热电偶的应用中也有一定的利用价值。
2、电阻器原理：指的是当一个物体温度改变时，其电阻值也会随之变化，当温度升高时，电阻值也会增加。
热电偶利用这种原理，来测量温度的变化。
3、热电扩散原理：指的是物体内部的温度在温度改变的过程中，会因为热扩散的影响而产生电荷的变化。
热电偶利用这种跃变所产生的电荷变化来测量温度。
4、热电流原理：这种原理是指电流的变化会引起电荷的变化，而热量的变化也会引起电荷的变化，同时电荷的变化又会引起电流的变化，这样就形成了一种电热耦合的现象。
热电偶利用这种电热耦合的现象，来测量温度的变化。
综上所述，热电偶的原理有四种：热电势原理、电阻器原理、热电扩散原理和热电流原理。
这些原理各有其特点，且使用起来也都非常方便，因此常常被广泛地用在热电偶的温度测量中。
但除了这四种原理，还有一些特殊的原理，比如测量低温的原理，也可以利用热电偶来实现。
热电偶的使用范围非常广泛，它不仅可以用来测量温度，而且可以用来测量一系列的参数，比如温度、湿度、电流、压力、流量等等。
它主要是利用了上述四种原理，从物体表面上收集信息，来测量温度和一系列其他参数。
热电偶由一个电阻元件、一个热敏元件和一个连接杆构成，因此具有简单、便携、准确可靠的特点。
热电偶在工业应用中也有广泛的应用，其中最常见的就是在烟囱、锅炉等工业设备中，用来测量烟气温度或排放温度，而且热电偶还可以用来测量火力发电机排放烟气温度、蒸汽动力机组运行温度等等。
热电偶的四种原理
热电偶的四种原理热电偶是一种用来测量温度的仪器，它由两个不同的金属接触片组成，一段金属放入环境中，另一段放入表盘。
当金属接触片受热时，根据四种原理可以产生电信号，可以通过测量电信号来确定温度：第一种原理：自发电阻原理这种原理是使用自发电阻原理，即基于物质可以自发电阻的原理来测量温度的方法。
热电偶的作用是利用金属接触片的电阻受温度的影响而发生变化，进而将该变化化为电信号。
当温度变化时，金属接触片的电阻也会随之变化。
这种变化的电阻可以测量出温度变化。
第二种原理：热电效应原理这种原理是基于热电效应原理，特别是Seebeck效应原理，即当两种不同的金属接触片置于不同温度下时，会引起电势差，从而产生一种温度依赖性的电信号，就是热电效应。
根据该原理，接触片之间的温度差异会改变电势差，进而产生温度依赖性的电信号，以此来测量温度。
第三种原理：电热原理这种原理是基于电热原理，即在电流和元件之间存在热损失，这种热损失是可以测量出来的，可以用来测量温度。
热电偶内部会有一根接触片与一根电源绝缘，仅允许电流通过一段接触片，接触片上引出的电热损失流入表盘，从而产生一种温度依赖性的电信号，便可以用来测量温度。
第四种原理：光驱动原理这种原理是基于光驱动原理，即利用光来激发金属接触片上的电子，产生温度依赖性的电信号，从而测量温度。
热电偶内部会有一根接触片固定在光驱动器上，当光驱动器激发接触片上的电子时，便产生了一种温度依赖性的电信号，以此来测量温度。
总之，热电偶是一种常见的温度测量仪器。
热电偶的原理其实很简单，它是利用金属接触片的电阻受温度辐射引起的变化而产生电信号来测量温度的方法，其中包括自发电阻原理、热电效应原理、电热原理和光驱动原理。
它们都是以各种方式将温度的变化化为温度依赖性的电信号，以此来测量温度。
热电偶的四种原理
热电偶的四种原理热电偶是一种用于测量和控制电力工程中的温度的传感器，它的作用非常重要，多年来热电偶在工业生产中起着重要的作用。
热电偶的原理是什么？本文将从四个方面来讨论，分别是辐射原理、接触原理、重量原理和封闭原理。
首先，辐射原理是指，热电偶内部存在两个不同的金属片，其中一个片子会收集温度变化所产生的热量，而另一个片子则是从热源（例如工作液体）中收集热量，热量交换使片子表面温度发生变化，从而使变化后的金属温度产生电流，这就是辐射原理。
其次，接触原理是指，热电偶内部包含两块金属片，当金属片接触到另一片金属或电性热液体时，它们之间的温度会相互影响，产生温度变化，从而使两块金属间产生电流，这就是接触原理。
第三，重量原理是指，热电偶由一个内循环结构和一个外循环结构组成，分别装有两个金属片。
当外循环中的金属片接触到温度变化的热源（例如工作液体）时，它的温度会升高，而内循环中的金属片则会在另一片金属的影响下降温，这样两块金属片的温度差也会改变，从而使两块金属间产生电流，这就是重量原理。
最后，封闭原理是指，热电偶内部有一个封闭的框架，里面放入两块金属片，也就是它的工作原理。
当温度发生变化时，框架内的两块金属片会自动调节，从而使电路中的电压产生变化，从而使两块金属间产生电流，这就是封闭原理。
通过以上分析可以看出，热电偶的四种原理都是基于物理热量变化的，它们之间的区别在于热电偶的内部结构是如何实现的，而且由于金属本身的热传导特性，热电偶可以快速响应温度变化，为工业生产提供了可靠的温度测量与控制能力，使得工业生产变得更加安全和可靠。
热电偶技术在工业生产中的用途也很广泛，它可以用来检测各种介质的温度，并可靠地控制它们的工作温度，从而保证诸如电厂、化工厂、石油、航空航天等行业的安全运行。
例如，用热电偶检测某些电机的温度，可以准确地记录电机的工作情况，从而及时发现和解决出现的问题，它还可以用来检测有毒有害物质，从而避免环境污染。
热电偶测量原理
热电偶测量原理热电偶是一种常用的温度测量仪器，利用两种不同金属的导线通过热电效应产生的电动势来测量温度。
热电偶的测量原理主要基于热电效应和温度与电动势的关系。
首先，热电效应是指在两种不同金属的接触处，当两个接点处于不同温度时，就会产生电动势。
这种现象是由于两种不同金属的电子云结构不同，导致在不同温度下电子云的运动速度也不同，从而产生了电动势。
这就是热电效应的基本原理。
其次，温度与电动势之间存在一定的关系。
根据热电效应的原理，不同金属对的电动势与温度之间存在一定的线性关系。
因此，通过测量热电偶产生的电动势，就可以间接地测量出被测物体的温度。
热电偶的测量原理可以用以下公式来表示：\[E = S(T_2 T_1)\]其中，E为热电偶产生的电动势，S为热电偶的灵敏度，\(T_1\)和\(T_2\)分别为热电偶的两个接点的温度。
在实际的热电偶测量中，为了提高测量的准确性和稳定性，需要注意以下几点：首先，选择合适的热电偶材料。
热电偶的测量精度与选用的金属种类有关，常用的热电偶材料有K型、J型、T型等，每种材料都有其适用的温度范围和测量精度。
在选择热电偶材料时，需要根据实际测量的温度范围和精度要求来进行选择。
其次，保证热电偶的接触良好。
热电偶的测量精度与接触的良好程度有很大关系，接触不良会导致测量误差。
因此，在使用热电偶进行测量时，需要确保热电偶的接触良好，避免接触不良导致的误差。
最后，对热电偶进行定期的校准和维护。
由于热电偶在使用过程中可能会受到外界环境的影响，导致测量精度下降，因此需要对热电偶进行定期的校准和维护，以保证其测量的准确性和稳定性。
总之，热电偶是一种常用的温度测量仪器，其测量原理基于热电效应和温度与电动势的关系。
在实际应用中，需要注意选择合适的热电偶材料、保证良好的接触以及定期的校准和维护，以提高测量的准确性和稳定性。
热电偶的测量原理

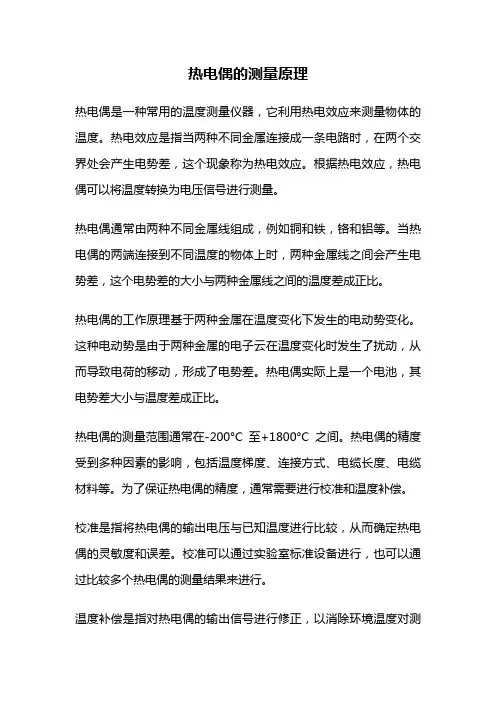

热电偶的测量原理
热电偶是一种常用的温度测量仪器，它利用热电效应来测量物体的温度。
热电效应是指当两种不同金属连接成一条电路时，在两个交界处会产生电势差，这个现象称为热电效应。
根据热电效应，热电偶可以将温度转换为电压信号进行测量。
热电偶通常由两种不同金属线组成，例如铜和铁，铬和铝等。
当热电偶的两端连接到不同温度的物体上时，两种金属线之间会产生电势差，这个电势差的大小与两种金属线之间的温度差成正比。
热电偶的工作原理基于两种金属在温度变化下发生的电动势变化。
这种电动势是由于两种金属的电子云在温度变化时发生了扰动，从而导致电荷的移动，形成了电势差。
热电偶实际上是一个电池，其电势差大小与温度差成正比。
热电偶的测量范围通常在-200°C至+1800°C之间。
热电偶的精度受到多种因素的影响，包括温度梯度、连接方式、电缆长度、电缆材料等。
为了保证热电偶的精度，通常需要进行校准和温度补偿。
校准是指将热电偶的输出电压与已知温度进行比较，从而确定热电偶的灵敏度和误差。
校准可以通过实验室标准设备进行，也可以通过比较多个热电偶的测量结果来进行。
温度补偿是指对热电偶的输出信号进行修正，以消除环境温度对测
量结果的影响。
温度补偿可以通过将热电偶的一个端口与一个参考温度源连接来实现，例如使用冰水混合物作为参考源。
热电偶是一种常用的温度测量仪器，其工作原理基于热电效应。
热电偶可以将物体的温度转换为电压信号进行测量，其精度受到多种因素的影响。
为了保证热电偶的精度，通常需要进行校准和温度补偿。
热电偶测温原理
热电偶测温原理
热电偶是一种常用的测温元件，其测温原理是基于温度对金属热电动势的影响。
热电偶由两种不同金属材料组成，通常是铁/铜或铬/铝的组合。
当热电偶的两端连接到温度不同的物体时，由于热电效应的存在，两种材料之间会产生一个电动势。
热电偶的工作原理是基于“塞贝克效应”和“皮尔杰效应”。
塞贝
克效应是指在两个不同金属导体的接触点上，当两个接点的温度不同时，会产生一个电动势。
而皮尔杰效应是指材料内部的温度梯度会引发电势差。
热电偶中两种不同金属的导体接合点被称为“热电偶焊点”，而较远处的部分则被称为“引线”。
当热电偶的焊点与被测物体接触时，由于化学反应和热扩散的影响，焊点处会产生一个电动势。
这个电动势会通过引线传递到测量仪表上，测量仪表可以将电动势转换为温度值。
热电偶的测温原理可以通过查找热电偶温度电动势与温度的关系曲线来确定温度值。
这个关系曲线通常以温度-电动势的形
式表示，被称为“热电偶特性曲线”。
通过与已知温度下的电动势进行对比，我们可以得到待测物体的温度。
需要注意的是，热电偶的测温精度受到环境温度的影响，因为环境温度也会作用于热电偶的引线。
因此，在测温时需要将环境温度考虑在内并进行修正。
总之，热电偶的测温原理是基于温度对金属热电动势的影响，
通过测量热电偶产生的电动势来确定温度值。
这种测温方法广泛应用于工业、科研和实验室等领域。
热电偶的四种原理
热电偶的四种原理热电偶是一种常用的工业温度测量仪器，可安装在温度要求较高的场所，用于测量和转换温度信号。
它的原理可以概括为：把温度变化转换为电信号，从而实现温度测量。
热电偶的原理主要包括四种：热电偶热电效应、铂电阻热效应、热变位热效应和热湿效应。
热电偶热电效应是把温度变化转换成电势，是热电偶最核心的原理。
它是指热电偶电极之间，当温度发生变化时，电极之间会出现差别电势。
在热电偶中，通常使用热电偶热电聚合物来实现这种效应。
铂电阻热效应的原理是，一个特定的温度变化会影响到电阻的变化，并以此来测量温度差。
它利用热电聚合物中的铂电阻来实现，电路上的电阻变化会影响到电压的变化，电压的变化可以作为温度的信号发出，从而实现温度的测量。
热变位热效应的原理是，一个特定的温度变化会影响到热电聚合物的位移，而位移会引起电极间的电势变化。
它利用热电聚合物中的热变位效应来实现，热变位效应会产生电势，这个电势就是温度变化的信号。
热湿效应的原理是，由于热电聚合物吸收空气中的湿气，会导致电子间的电势变化，从而实现温度测量。
它利用热电聚合物中的热湿效应来实现，空气的吸入会使热电聚合物的电阻发生变化，电阻的变化就是温度变化的信号。
综上所述，热电偶的原理主要包括四种：热电偶热电效应、铂电阻热效应、热变位热效应和热湿效应。
由此可见，热电偶可以有效测量温度，是工业温度测量领域的一款重要仪器。
热电偶的应用范围非常广泛，它既可以用于通风、制冷、暖通空调等工业系统，也可以用于车辆内部的温度检测等。
它的优势在于准确性高、安装简单、维护便捷等。
因此，它在工业温度控制领域发挥着极其重要的作用。
以上就是关于热电偶的四种原理的介绍，希望能帮助大家了解热电偶的原理和应用。
无论是现在还是将来，热电偶都会发挥着重要作用，给我们在工业温度控制领域带来良好的效果。
热电偶测量温度的原理
热电偶测量温度的原理
热电偶是一种常用的温度测量装置，它基于热电效应的原理进行温度测量。
热电偶由两种不同金属组成的导线材料组成，两端形成一个热电结。
根据热电效应的原理，当两个不同金属材料形成一个闭合回路时，如果两个接点处温度不同，就会在回路中产生一种称为热电势的电动势。
这种热电势与接触处的温度差有关。
具体而言，热电偶的工作原理是利用两种不同金属的热电势差来测量温度。
一般情况下，热电偶的工作原理可归纳为两个重要方面：热电效应和温度-电势关系。
首先是热电效应。
当两种不同金属材料在接触处温度不同时，不同材料之间会存在电势差，称为热电势。
这个热电势是由于两种金属的电子云在温度不同的条件下具有不同的能带结构所导致的。
其次是温度-电势关系。
根据热电效应的原理，热电偶通过测量两个接点处温度差来计算物体的温度。
由于不同金属材料的热电势与温度之间存在一定的关系，可以通过测量产生的电压来推导出温度。
在热电偶的实际应用中，常常将其中一个金属材料作为参考电极，将温度相对于参考电极的电压作为测量温度的依据。
这样可以减小测量误差，并使测量结果更加可靠。
总的来说，热电偶的工作原理是基于热电效应，通过测量两种金属之间的热电势差来计算温度。
通过选择合适的金属材料组合和准确测量电压，可以得到精确的温度测量结果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热电偶测量原理
摘要：温度，无论是在工业还是农业生产过程中都属于很普遍又很重要的指标。
测量温度信号使用各种类型的温度传感器实现，如热电偶（TC）、热电阻（RTD）、热敏电阻（NTC）等。
本文主要介绍热电偶测量原理及其类型，以及对热电偶选取的简单介绍。
一、何为热电偶
两种不同材料的导体或半导体（通常称为热点极）两端接合（接合点A与B）形成回路时候，当两端的接合点T A≠T B时，在回路中就会产生电动势，通过温度差变化引起电动势的变化称为热电效应，该电动势又被称为热电势，如图 1所示。
由于该热电势是由两种不同的导体材料产生的，又称之为热电偶。
由热电偶的定义可以发现，热电偶可将温度直接转化电信号，使得测量可以很容易简单的进行。
图 1 热电效应原理
二、热电偶类型
对于热电偶热电势的产生需要达到如下条件：
1.两种不同材料的导体或半导体；
2.温度差的产生，即TA≠TB；
改变T A（称之为测量端，也叫热端）结点温度时，保持T B（称之为参考端，也叫冷端）处于一恒温状态，就能通过热电势与温度关系得出该两种材料所形成的热电偶分度表，由于热电势指的是E AB（T A，T B），两端接合点温度差所对应的电势差有关，而温度差相同但温度段不同时对应的信号大小也是不一致的，例如0~50℃和50~100℃的温度差相同，但信号大小却是不相同，为了准确测量温度信号就必须把其中一头的温度固定下来，通常分度表的T B一般为0℃。
所以从理论上讲，任何两种导体都可以配制为热电偶，但得到的并不全是满足测量需求的，如测温精度、测温范围、测温瞬变程度等。
在多年的时间测试了许多种热电材料组合的热电特性，经过百多年的发展已经对产品的规格及性能都已标准化。
目前常用的热电偶类型有8种，S、R、B、E、T、J、K、N。
其中S、R、B属于贵金属材料热电偶；E、T、J、K、N属于廉金属材料热电偶。
对于热电偶类型所选用的材料均可在网上找到对应资料。
对于不同型号类型热电偶拥有自己所测量的最优温度区间，将在后续选取中进一步介绍。
三、热电偶测量原理
四个热电偶基本经验定律：
1.均质导体定律：由同一种均质材料两端焊接组成闭合回路时，无论导体两端及其截面温度如何分布，均不产生接触电势，而温差电势相互抵消，总电势为零；
2.中间导体定律：在热电偶回路中接入中间导体（第三导体），只要中间导体两端温度相同，中间导体的引入对热电偶回路的总电势没有影响；
中间温度定律：热电偶（金属A与金属B）回路两接点（温度为T，T0）间的热电势，等于热电偶在温度T，T n时的热电势与温度为T n，T0时热电势的代数和，T n称为中间温度。
3.参考电极定律：如果两种导体分别与第三种导体组成的热电偶所产生的热电动势已知，那么由着两种导体所组成的热电偶所产生的热电动势也就已知。
通常我们测量热电偶所产生的热电势时，基本上都会引入第三种材料的导体，如使用万用表测量时，一个简单的模型如下图 2所示，万用表为金属C，导体材料金属A与金属B 测量接合端T A，金属A与金属C接合端T B1、金属B与金属C接合端的T B2，此时我们发现引入了多个测量的热电势E AC、E BC，我们最终只想要的热电势是金属A与金属B处测量端的热电势E AB。
图 2 简单测量模型
通常会使用如下图 3所示的测量模型，假设万用表处温度相同，则在万用表处的热电势E AC会被相互抵消而不影响整个回路，整个回路的热电势都是由金属A与金属B材料的热电偶产生，进而万用表测量到的电压为E AB（T A，T B），此时的T B称为外部冷端。
可以理解的是，由万用表测到的是T A与T B温度差之间的热电势。
图 3 改进的测量模型
图 3模型中有一个不合适的因素在于万用表处的两端温度在实际应用中并不一定等温，会造成电势差引起的测量误差。
这样就继续引出一个更优的模型，如图 4所示。
将万用表处通过金属C材料引线引出后，根据均值导体定律，在万用表处无论存在多大温度差都不会有热电势的产生，此时只需要保证T C1、T C2、T B三处温度处于同一恒温条件下，整个模型所测到的热电势电压E AB（T A，T B）为T A与T B温度差下的热电势。
图 4 优化后的模型
根据中间导体定律，下半部分的连接导线可以进一步优化为图 5，由此我们不难发现，下图的模型对于整个系统所测量到的热电势是不变的，依然为E AB（T A，T B）。
所以我们只需要保持后端连接的金属材料一致，能够正确测量等温区温度T B，就可得出温度T A。
图 5 简化TC2后
冷端补偿
如图 5，能够知道热电偶的热电势是E AB（T A，T B），两个接合端温度差所对应的热电势，分度表中以T B=0℃进行的测量标定，由于自然环境因素，测量环境很少为0℃，但只要在测量过程中，保持冷端处于较稳定的恒温环境中，就能够把温度给补偿回来，根据中间温度定
律：；那么就可以发现，我们的冷端就相当于中间温度
T n，而中间温度T n到0℃的热电势E n0就必须通过软件或硬件补偿方式进行补偿至系统中。
使用高精度热敏电阻或IC温度传感器等测量我们设计的冷端温度，将我们所需要测量到的实际温度T A是需要通过如下转化才能够正确得到，此方法为软件补偿，使用软件补偿的优势在于能够兼容多种不同类型热电偶进行测量。
首先将T n指测出，转化为相应热电偶类型所对应的热电势E n，E n加上所通过直接测量到的热电势E An所得到的E AB才为测量端T A温度到0℃所对应的热电势，再将E A0通过查表得到最终的温度值T A。
补偿的目的在于修正冷端温度T B≠0℃时的影响。
四、不同工控环境下对热电偶的选取及其优缺点
对于不同的工业环境，所需要到的测温范围以及测温精度是不一样。
下面简单介绍各类型热电偶的电极材料及其测温范围，均以ITS-90国际温标为准。
S型：铂铑10（+）、纯铂（-）、测温范围：-50~1768℃、0.55uV/0.1℃;
R型：铂铑13（+）、纯铂（-）、测温范围：-50~1768℃、0.55uV/0.1℃；
B型：铂铑30（+）、铂铑6（-）、测温范围：0~1820℃、0.25uV/0.1℃；
K型：镍铬（+）、镍硅（-）、测温范围：-270~1372℃、4uV/0.1℃；
T型：纯铜（+）、铜镍（-）、测温范围：-270~400℃、4uV/0.1℃；
J型：铁（+）、铜镍（-）、测温范围：-210~1200℃、5uV/0.1℃；
N型：镍铬硅（+）、镍硅（-）、测温范围：-200~1300℃、2.5uV/0.1℃；
E型：镍铬（+）、铜镍（-）、测温范围：-270~1000℃、5.6uV/0.1℃。
S型特点是抗氧化性能强，比较适合在氧化性、惰性气氛中连续使用。
在所有热电偶中，S型的精度最高，常被作为标准热电偶；
R型与S型在性能上基本一致，除了热电势相对S较大外；
B型由于在室温中，所产生的热电势最小，则一般不用做冷端补偿，但在0~250℃区间，每10℃的变化只有1~2uV，所以会有特别大的测量误差，一般不用B型热电偶作为低温区间测量，一般使用在250~1820℃。
三种贵金属材料热电偶都适合高温下且高精度的工控环境中使用，如塑料制作成型、高精度模具制造、化工所用的催化剂等，不属于常用热电偶类型。
K型抗氧化性能强，比较适合在氧化性、惰性气氛中连续使用，在所有热电偶中使用最广泛；
J型可用于氧化性气氛，也可用于还原性气氛，并且耐H2及CO气体腐蚀，多用于化工及炼油；
E型在常用热电偶中，热电势最大，灵敏度最高，比较适合在氧化性、惰性气氛中连续使用；
N型在1300℃以下高温抗氧化性较强，热电势长期稳定性及耐核耐低温性能也不错，在部分测温环境中可代替S型使用；
T型是所有廉价金属热电偶中精度最高的，通常用来测量300℃以下；
在廉价金属中，K、J、T用于普通元器件温升测试或开关电源温度测试条件下均较常用，多数据测量情况下以K、J型热电偶为主。
总结：
对于设计热电偶测量电路时，要着重考虑冷端处对测量的影响，其次是作为冷端补偿时，实际测量到的热电势是两个温度下的温度差还是与0℃下的温度差；并在必要情况下考虑是做热电偶类型的兼容测量还是只接受单一热电偶的测量要求去进行设计。
对于选取需求用的热电偶要关注所需的测量指标和测量精度进行适当选取型号。
