地质素描图技术要求
开拓准备巷道地质素描卡片绘制要求
附件4：开拓准备巷道地质素描卡片编制要求（试行）1、开拓巷道、准备巷道、穿层巷道，都必须及时绘制地质素描卡片。
2、地质素描卡片按1：200比例尺绘制，以剖面图为主，在测点、构造发育、巷道交岔处加画同比例尺平面图；在剖面图每隔30—50米绘制巷道顶底板小柱状，小柱状左侧写分层厚度，右侧写岩石名称及主要岩性描述；剖面图内容包括岩性分层及编号、测点、标志层、构造、陷落柱等；素描卡片清绘上墨，构造及陷落柱上红色。
3、素描卡片首页附工程平面示意图，示意图要按比例绘制，并注明工程名称、方位及与相邻工程连接关系、巷道长度、断面等主要参数。
4、素描卡片每隔20米标注里程，并和导线点的里程相符；剖面图的标高线10m 一条，左右两边相对应。
5、导线点的注记，按测点的编号、标高、碎部，标记在剖面和平面图点号位置上。
剖面上用三角形和横线表示，平面上用圆点表示，并注明与巷道左右帮间距、坐标参数，两个导线点间标注顶板坡度（标注在剖面图下方两测点中间位置），精确到分，如下图（单位：mm ）。
剖面图上导线点的表示平面图上导线点的表示两导线点间顶板坡度的表示6、断层在剖面上的表示，按断层上下盘错动方向，用箭头表示，箭头线条长10mm ，产状要素注记在断层的上盘，用横线分开，线条长15mm ，如：0.1454305=︒︒∠H 断层产状在平面图上平行走向线注记在下盘一侧，断层符号按图例要求标注。
7、岩层按《煤矿地质测量图例》规定的符号填绘，在剖面上按顺序编序号，岩层编号及岩性描述标注在卡片的合适位置，如有过渡性岩性变化，可用二种不同的岩性符号表示，加注文字说明。
8、顶底板邻近有煤层时，要将探测煤层厚度、间距标注在卡片上；上下间距小于20米巷道、采空区等工程要填绘到平、剖面图上，并标注层间距、范围等参数。
9、按图例要求标注涌水点、含水层等水文地质资料。
10、素描卡片每页编写剖面图名称、比例尺、巷道方位、页码。
11、地质素描卡片每月补充完善一次，工程完工后及时审核、整理、装订、存档。
地质素描攻略
二、地质状况简介
钻 孔
ZK005
矿 体 岩 心 柱 状 图
钻 孔 ZK001
矿 体 岩 心 柱 状 图
成因：与糜棱岩相同，是韧性或脆-韧性变形的产物
1）了解工作区所处构造位置，前人的研究成 果，推测区内的构造特点； 2）读懂所观察与编录的露头、探矿工程、地 质剖面的地质、构造变形与矿化现象，总结归纳-抽象-出易于表达的关键性构造变形形 迹，以及构造作用与矿化及其他（沉积、岩 浆、变质）地质作用遗迹。
地质构造素描
1、客观-准确地表达地质体（沉积岩 层、岩浆侵入体、火山结构、变质带、 矿化带和矿体）及其相互间的接触关 系与构造变形； 2、地质构造素描图力求重点突出、层 次分明、客观准确、通俗易懂；
地质观察与素描攻略
王全伟
地质构造观察与素描攻略
一、地质构造观察：
1、观察尺度：10＋8～10–8（cm) 2、观察对象：⑴航-卫片观察；⑵野外 工作区-露头（槽、坑、钻）-标本观察； ⑶薄片（显微镜-透射电镜）观察。 3、目标任务：解析构造变形历史与构 造特征
地质构造观察
4、观察要点：
地质构造素描
、比例尺、图 例、图名
二、地质状况简介 （地点：D和F-TC5探槽，E-PD6平硐）
矿体围岩S-C组构素描
地质构造素描
3、地质构造素描图是复杂地质体与构造变形 的简笔画，用简单-明快的笔画勾绘各种地质 作用间的相互关系和构造变形过程所保留的 遗迹，有层次、有动感； 4、素描图和随手剖面图上既能客观反映主期 地质-构造作用，又能以（方块状、气球状） 角图形式对构造变形期次、构造变形力学性 质和矿化蚀变特征予以表达。
围岩素描心得

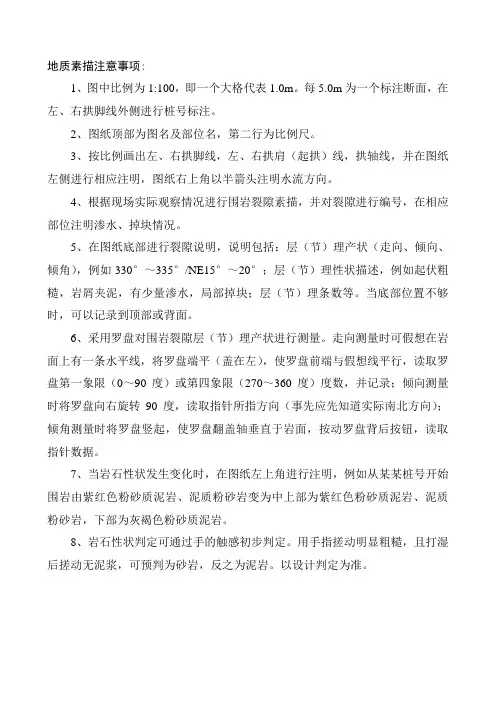

地质素描注意事项:
1、图中比例为1:100，即一个大格代表1.0m。
每5.0m为一个标注断面，在左、右拱脚线外侧进行桩号标注。
2、图纸顶部为图名及部位名，第二行为比例尺。
3、按比例画出左、右拱脚线，左、右拱肩（起拱）线，拱轴线，并在图纸左侧进行相应注明，图纸右上角以半箭头注明水流方向。
4、根据现场实际观察情况进行围岩裂隙素描，并对裂隙进行编号，在相应部位注明渗水、掉块情况。
5、在图纸底部进行裂隙说明，说明包括：层（节）理产状（走向、倾向、倾角），例如330°～335°/NE15°～20°；层（节）理性状描述，例如起伏粗糙，岩屑夹泥，有少量渗水，局部掉块；层（节）理条数等。
当底部位置不够时，可以记录到顶部或背面。
6、采用罗盘对围岩裂隙层（节）理产状进行测量。
走向测量时可假想在岩面上有一条水平线，将罗盘端平（盖在左），使罗盘前端与假想线平行，读取罗盘第一象限（0～90度）或第四象限（270～360度）度数，并记录；倾向测量时将罗盘向右旋转90度，读取指针所指方向（事先应先知道实际南北方向）；倾角测量时将罗盘竖起，使罗盘翻盖轴垂直于岩面，按动罗盘背后按钮，读取指针数据。
7、当岩石性状发生变化时，在图纸左上角进行注明，例如从某某桩号开始围岩由紫红色粉砂质泥岩、泥质粉砂岩变为中上部为紫红色粉砂质泥岩、泥质粉砂岩，下部为灰褐色粉砂质泥岩。
8、岩石性状判定可通过手的触感初步判定。
用手指搓动明显粗糙，且打湿后搓动无泥浆，可预判为砂岩，反之为泥岩。
以设计判定为准。
地质素描编录图工作要求
地质素描编录工作要求一、地质素描编录工作将需要进行地质素描的洞室沿设计开挖规格线展开成平面，按1：100的比例绘在米格纸上，并在米格纸上标注洞室标题、桩号（高程）、位置等。
根据开挖揭露围岩的岩性、层面、节理、劈理、裂隙、断层等的分布，围岩类别，岩石的风化程度，地下水活动情况等，寻找地质原因，将引起地质超挖的构造（如层面、节理、裂隙、断层等）在设计开挖规格面上的出露线勾划到地质框图上，量测地质构造的产状并标示在框图上，根据地质构造，确定超挖块体。
然后根据现场素描资料，对地质素描图进行核查、修改、整理，对工程地质条件进行描述。
二、地质素描编录工作程序地质素描编录工作程序流程：三、地质素描编录图的主要内容及要求1、洞室的基本轮廓线：中心线、桩号、高程、洞向、左右边墙等。
2、洞室部位名称、图例、工程地质条件说明、编录人、编录日期。
3、地质主要内容a）需大概表示出岩层岩性：砂岩（S）、泥质粉砂岩（SF）、粉砂泥岩（BN）；b）岩层、节理、夹层、断层等岩面产状以象限表示法在图中顺岩面标示出，如：60°∠SE15°；c）围岩类别标示（Ⅰ~Ⅴ类）d）岩层性状：软弱夹层、软弱岩层、节理、节理密集带、层间错动、破碎影响带、断层；e）地质缺陷超挖块体范围线：采用虚线表示，应注意与开挖测量断面一致性。
四、地质素描编录图电子版绘制内容1、电子版网格绘制，绘制内容、原则与手工素描要求一样。
2、单个洞室整体进行展开平面绘制，如上、下游边墙、顶拱。
3、每进行一段洞室的手工素描后均应及时进行电子版的绘制。
4、对各种层面、软弱夹层、节理、断层等进行标识，并采用不同种类的线形、线宽及颜色。
关于加强掌子面素描记录填写质量的要求
关于加强掌子面地质素描记录表填写质量的要求地质素描是洞内外观察与超前地质预报的一项基本工作内容，素描记录对于围岩稳定性判别、围岩级别鉴定、超前地质预报以及辅助监测分析具有重要作用，是监测月报、总报告、超前地质预报中的一个重要附件。
根据以往监测项目掌子面地质素描记录，普遍存在记录缺少、填写简单、缺少标示、重要地质构造形迹未反映等情况，甚至存在随意描画情况，影响到报告的编制质量。
地质素描图包括以下内容，样式如右图。
⑴岩性（地质年代）、岩层产状、软弱夹层、
岩脉穿插情况；
⑵断层及破碎带形态、产状、宽度及充填物
特征；
⑶主要节理裂隙形态、产状及相互切割关
系；
⑷地下水出水点，出漏情况（潮湿、滴、涌、
流）涌符号表示，水量大的部位标明水量大小；
⑸岩溶位置、形态、大小；
⑹围岩内鼓变形、坍塌部位和地段。
新开项目采用地质和支护观察记录表，已开项目在掌子面地质素描记录表上增加一行支护稳定性观察内容（内容参照地质和支护观察记录表），并注明开挖后揭示的围岩级别。
地质素描要求
地质素描要求关于进一步明确大连地铁工程地质素描要求的通知各参建单位:为客观反映大连地铁工程沿线地质特征，加强地铁建设工程地质风险的可控性，提高地质风险防治措施的针对性和实效性，安全快速推进地铁工程建设，特对地质素描编录及归档提出以下相关要求:大连地铁工程地质素描工作分为外业、内业两部分内容。
一、外业内容竖井、基坑、隧道地质情况由施工单位工点技术人员按照每循环填写《施工阶段地质素描记录卡》并拍摄影像资料，对于地层岩(土)性变化处、构造发育部位、岩溶发育带附近等复杂、重点地段应进行数码摄像存档，对保存数码摄像应附以文字说明。
二、内业内容根据《施工阶段地质素描记录卡》的内容填写《 (竖井)隧道地质素描表》，相关方法及文字描述如下:1、地质素描图采用的方法竖井(基坑)地质素描图采用四壁平行展开法。
暗挖隧道地质素描图采用内倒式展开法。
2、文字描述(1)岩性地层地质时代、岩层厚度、层间结合程度。
岩层产状、岩性、岩石硬度、风化程度等。
(2)地质构造破碎带宽度、破碎带的成分及胶结程度、含水情况以及与隧道的关系;节理裂隙特征、节理裂隙的组数、产状、间距、充填物质、延伸长度、张开度及节理面的起伏情况和粗糙程度。
(3)不良地质滑坡体的性质及对隧道的影响。
(4)地下水的特征出水点位置、水量、水压、水温、水色、悬浮物(泥砂等)测定;出水点和地质环境(地层、构造、岩溶、暗河等)的关系;与地表相关气象、水文观测;洞内涌水与地表径流、降雨的关系;必要时采取水样。
3、绘图地质素描图要求横纵向比例尺均为1:100;填充图例与地质详勘资料相同;绘制地质素描时按每20米一循环，不足20米的按实际绘制，对于掌子面地质素描按每20米绘制，当出现特殊地质时应加密绘制。
三、归档要求各参建单位在工程结束后，竣工资料验收时，须包含地质素描表及相应的影像记录。
附表:施工阶段素描地质素描记录卡(竖井)隧道地质素描表大连地铁有限公司二〇一一年四月十二日施工阶段素描地质素描记录卡施工单位:天津五市政公路工程有限公司编号:施工里程大连地铁一期工程213标段工程名称评定前~中区间3号斜井工点距洞口距离(m)?极硬岩岩石类型(名称) 埋深(m)?硬岩 60?Rc,30?Rc,15?Rc, 岩石强度Rc(Mpa) Rc,60 Rc?5 岩 30 15 5 ?较软岩性指 ?软岩标自稳困难正面不能随时间松掌子面状态稳定较稳定需及时支自稳、需 ?极软岩弛掉块护超前支护? 土地质构造影响程度较微较重严重极严重间距,1.5 1.5,0.6 0.6,0.2 0.2,0.06 ,0.06 (m) ?完整地延伸性极差差中等好极好质岩 ?较完整体结明显粗糙平整光滑粗糙度平整光滑构台阶状波纹状有擦痕完 ?较破碎整张开性部分张开张开无充填张密闭, 黏土充填状 (mm) 0.1 0.1,0.5 0.5,1.0 开,1.0 ?破碎态风化程度未风化微风化弱风化强风化全风化 ?极破碎岩层产状节理产状?干燥或湿润,125 ?偶有渗水 25,125 岩体含水渗水量,10 10,25 水量丰富经常渗水状态(L/min) 干燥或湿润偶有渗水 ( L/min) ? 经常渗水?水量丰富围岩级别 ? ? ? ? ? ? 地质素描简图备注记录复核日期注:1、每一循环进尺填写一次，水量,125 L/min，填写具体数据。
12超前地质预报及地质素描技术交底
超前地质预报及地质素描技术交底1、适用范围本技术交底适用于荆垭隧道左右隧道超前地质预报及地质素描作业。
2、作业准备2.1 内业技术准备技术交底编制后，在施工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2 外业技术准备施工作业层中所涉及的各种外部技术收集。
修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
3、技术要求本隧道超前地质预报为不良地质和地层岩性的预测预报，采用超前钻孔和地质素描相结合的方式进行预报。
主要包括地层岩性预测预报，特别是对软弱夹层、破碎地层、煤气层及特殊岩土的预测预报；地质构造预测预报，特别是对断层、节理密集带、褶皱轴等影响岩体完整性的构造发育情况的预测预报；不良地质预测预报，特别是对岩溶管道及富水断层、富水褶皱轴、富水地层中的裂隙水等发育情况的预测预报。
3.1 超前钻孔3.1.1 断层、节理密集带或其他破碎富水地层每循环只钻一个孔；煤层瓦斯预报超前钻孔或富水岩溶发育区每循环钻孔5～6个。
3.1.2 采用连续钻孔探测，每循环钻孔深度50m，前后两循环钻孔搭接长度不得小于5m。
富水岩溶发育区钻孔探测终孔于隧道开挖轮廓线以外不得小于5m。
3.1.3 钻孔孔径为φ89mm。
衬砌断面中线2号探孔1、3、4号探孔5、6号探孔正洞超前探孔布置示意图3.2 地质素描3.2.1 主要描述工作面立面围岩状况，应使用同一表格，并同一编号。
3.2.2 洞身地质素描是对隧道拱顶、左右边墙进行的地质素描，直观反映隧道周围地层的岩性及不良地质的发育规模、在空间上对隧道的影响程度等，通过隧道地质素描图形式表示。
3.2.3 地质素描随隧道开挖及时进行，对地层岩性变化点、构造部位、岩溶发育带附近等复杂、重点地段每开挖循环进行一次地质素描，其他一般地段不超过10m及地质特殊变化地段进行一次地质素描。
地质素描的常识、步骤、实例：地层素描、构造素描、地貌素描、化石素描
地质素描的常识、步骤、实例：地层素描、构造素描、地貌素描、化石素描地质素描的常识、步骤及实例摄影有许多缺陷（或者说受限制）的问题，运用素描的办法差不多都可以得到弥补和解决。
比如素描不受天气的限制，不受镜头取景范围的限制，不受近景清楚、远景模糊的限制等等。
更重要的是，当我们分析某种地质现象并认为哪些特征应该强调，哪些附属物或近旁的草木可能对这些特征有所干扰而应该排除时，若用照相的办法，忠实于客观景物的复制，会有'鱼龙混杂'、'喧宾夺主'之嫌，收不到理想的效果。
若用素描技术处理，完全可以根据观察者的需要，对地质体的各种形象与特征，对附近的景物等有所取舍，该强调哪些，该精简哪些，都可以凭自己的运笔而描绘。
比如说，当我们在野外的岩层露头上看到有两三组颇有意义的节理，需要给予摄影，而这些节理的裂缝中长满杂草，摄下来的照片肯定看不清节理特征。
此时，若用素描技术处理，就可以解决这个矛盾了。
我们可以有意识地不画或少画那些干扰节理特征的杂草，而将这两三组不同方向的节理画得清清楚楚。
像这样的处理，并没有歪曲地质体的客观事实，倒是更清楚地强调了客观实际，这是完全合理的。
又比如在野外遇上大型脊椎动物化石，为了研究它的埋葬特点，很需要有一幅能表达其实景的照片或画图。
但由于骨骼上沾满碎石污泥，若用相机摄影，这许多附属物必然完全摄入镜头，致使骨骼的轮廓带来模糊不清的形象，如用水冲洗或揩抹干净，费事费工，还不见得满意。
此时如用素描的办法来处理，可以有意识的把骨骼上的附属物舍去，将骨骼的轮廓画得清楚些。
再如画一幅视野广阔的地貌图，比用相机拍摄要好，它可以把远山远景的轮廓清晰地表达出来。
如此等等，不胜枚举。
由此可见，素描对于地质工作者是一项十分重要的技术。
何谓素描？简单他说，一句话：单色作画。
也就是运用单色线条在平面上勾画出景物的立体形象。
何谓地质素描？从地质观点出发，运用透视原理和绘画技巧来表达地质现象或地质作用的画幅。
