真空干燥设备.
真空干燥机操作步骤
真空干燥机操作步骤真空干燥机是一种常用于实验室、工业生产等领域的设备，用于去除物体中的水分、溶剂等挥发性物质。
本文将详细介绍真空干燥机的操作步骤，以确保安全高效地使用该设备。
准备工作在使用真空干燥机之前，需要进行一些准备工作：1.检查设备：确保真空干燥机的各个部件完好无损，并清洁设备表面。
2.检查真空泵：确保真空泵正常运转，油量充足。
如果发现异常，应及时进行维修或更换。
3.准备样品：根据实验要求，准备好待处理的样品，并对其进行必要的预处理（如去除杂质、固化等）。
4.选择合适的容器：根据样品尺寸和形状选择合适的容器，并确保容器具有良好的密封性能。
操作步骤步骤一：设置温度和时间1.打开真空干燥机主控面板，启动电源。
2.通过控制面板上的按钮或旋钮，设置所需的温度和时间参数。
根据样品的特性和要求，选择合适的温度和时间。
步骤二：装载样品1.打开真空干燥机的门，并将待处理的样品放入预先准备好的容器中。
2.确保容器密封良好，避免泄漏。
3.将装有样品的容器放置在真空干燥机的工作区域内，并确保安全固定。
步骤三：抽真空1.关闭真空干燥机门，并确保密封良好。
2.打开真空泵，并调整泵的工作速度以达到合适的抽气速率。
通常情况下，先快速抽气至一定真空度，再进行慢速抽气以提高干燥效果。
3.监测真空度指示器，确保压力稳定在所需范围内。
4.根据实验要求，设定合适的抽气时间。
步骤四：加热样品1.在完成抽气步骤后，开始加热样品。
根据实验要求，在控制面板上设置所需的加热温度和时间参数。
2.等待加热过程完成，确保样品达到所需的干燥程度。
步骤五：冷却样品1.在加热过程完成后，关闭加热功能，并等待样品冷却。
2.确保样品完全冷却后再取出。
步骤六：关闭设备1.关闭真空泵，并等待真空度恢复至大气压。
2.关闭真空干燥机主控面板，断开电源。
3.清洁设备表面，并将设备恢复到适当的存放位置。
安全注意事项在操作真空干燥机时，需要注意以下安全事项：1.避免过载：不要将超过设备承载能力的样品放入真空干燥机中，以免损坏设备或引发其他安全问题。

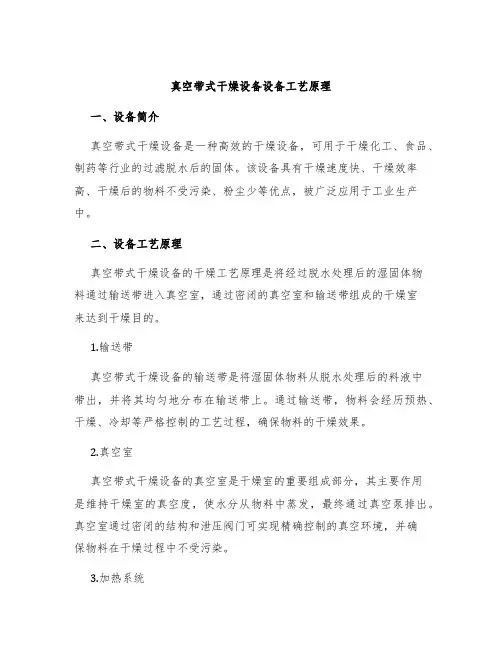

真空带式干燥设备设备工艺原理
真空带式干燥设备设备工艺原理一、设备简介真空带式干燥设备是一种高效的干燥设备，可用于干燥化工、食品、制药等行业的过滤脱水后的固体。
该设备具有干燥速度快、干燥效率高、干燥后的物料不受污染、粉尘少等优点，被广泛应用于工业生产中。
二、设备工艺原理真空带式干燥设备的干燥工艺原理是将经过脱水处理后的湿固体物料通过输送带进入真空室，通过密闭的真空室和输送带组成的干燥室来达到干燥目的。
1.输送带真空带式干燥设备的输送带是将湿固体物料从脱水处理后的料液中带出，并将其均匀地分布在输送带上。
通过输送带，物料会经历预热、干燥、冷却等严格控制的工艺过程，确保物料的干燥效果。
2.真空室真空带式干燥设备的真空室是干燥室的重要组成部分，其主要作用是维持干燥室的真空度，使水分从物料中蒸发，最终通过真空泵排出。
真空室通过密闭的结构和泄压阀门可实现精确控制的真空环境，并确保物料在干燥过程中不受污染。
3.加热系统加热系统是真空带式干燥设备的核心组成部分，其主要作用是提供足够的热量以促进物料中水分的蒸发，从而实现干燥目的。
加热系统通常包括电加热、蒸汽加热等方式，视物料的特性和处理量大小而定。
4.冷却系统真空带式干燥设备的冷却系统包括冷却风机、冷却水循环、冷风制冷等组成部分。
冷却系统可实现物料最终的冷却效果，在保证物料干燥的同时，确保物料温度在安全范围内。
三、设备特点真空带式干燥设备具有以下优点：1.干燥速度快，适用于对干燥时间要求高的行业应用。
2.干燥效率高，可大幅减少物料中水分，提高物料的成品率。
3.工艺过程可精确控制，确保干燥效果优异。
4.设备密闭性好，可确保物料在干燥过程中不受污染。
5.设备噪音小，操作安全可靠，可大大提升生产效率。
四、应用领域真空带式干燥设备广泛应用于化工、食品、制药等行业，主要用于过滤脱水后的固体的干燥，特别适用于红枣、酒酿、豆腐渣等食品行业以及聚合物、化肥、电子等行业的物料干燥。
同时，该设备还可用于粉末混合、颗粒制造等领域。

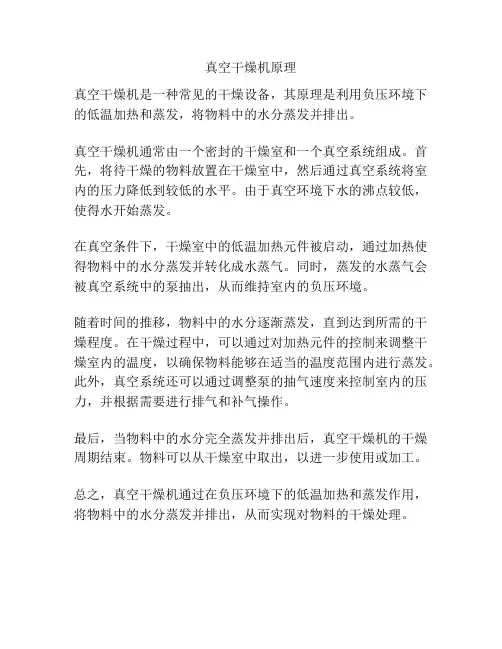

真空干燥机原理
真空干燥机原理
真空干燥机是一种常见的干燥设备，其原理是利用负压环境下的低温加热和蒸发，将物料中的水分蒸发并排出。
真空干燥机通常由一个密封的干燥室和一个真空系统组成。
首先，将待干燥的物料放置在干燥室中，然后通过真空系统将室内的压力降低到较低的水平。
由于真空环境下水的沸点较低，使得水开始蒸发。
在真空条件下，干燥室中的低温加热元件被启动，通过加热使得物料中的水分蒸发并转化成水蒸气。
同时，蒸发的水蒸气会被真空系统中的泵抽出，从而维持室内的负压环境。
随着时间的推移，物料中的水分逐渐蒸发，直到达到所需的干燥程度。
在干燥过程中，可以通过对加热元件的控制来调整干燥室内的温度，以确保物料能够在适当的温度范围内进行蒸发。
此外，真空系统还可以通过调整泵的抽气速度来控制室内的压力，并根据需要进行排气和补气操作。
最后，当物料中的水分完全蒸发并排出后，真空干燥机的干燥周期结束。
物料可以从干燥室中取出，以进一步使用或加工。
总之，真空干燥机通过在负压环境下的低温加热和蒸发作用，将物料中的水分蒸发并排出，从而实现对物料的干燥处理。

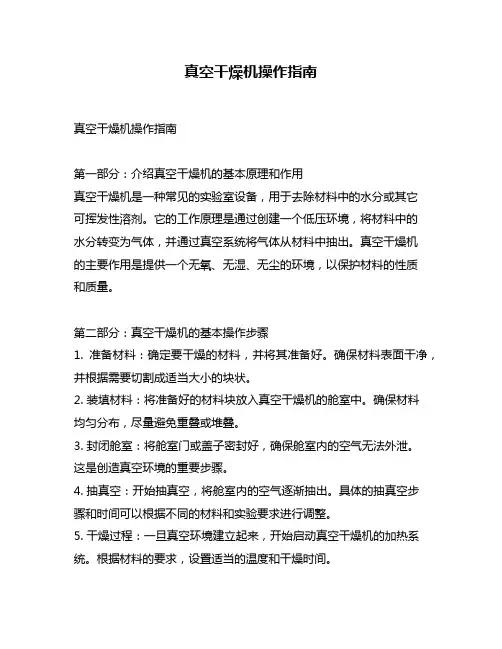

真空干燥机操作指南
真空干燥机操作指南真空干燥机操作指南第一部分：介绍真空干燥机的基本原理和作用真空干燥机是一种常见的实验室设备，用于去除材料中的水分或其它可挥发性溶剂。
它的工作原理是通过创建一个低压环境，将材料中的水分转变为气体，并通过真空系统将气体从材料中抽出。
真空干燥机的主要作用是提供一个无氧、无湿、无尘的环境，以保护材料的性质和质量。
第二部分：真空干燥机的基本操作步骤1. 准备材料：确定要干燥的材料，并将其准备好。
确保材料表面干净，并根据需要切割成适当大小的块状。
2. 装填材料：将准备好的材料块放入真空干燥机的舱室中。
确保材料均匀分布，尽量避免重叠或堆叠。
3. 封闭舱室：将舱室门或盖子密封好，确保舱室内的空气无法外泄。
这是创造真空环境的重要步骤。
4. 抽真空：开始抽真空，将舱室内的空气逐渐抽出。
具体的抽真空步骤和时间可以根据不同的材料和实验要求进行调整。
5. 干燥过程：一旦真空环境建立起来，开始启动真空干燥机的加热系统。
根据材料的要求，设置适当的温度和干燥时间。
6. 冷却和恢复：在干燥过程结束后，关闭加热系统，让材料冷却至室温。
逐步恢复大气压力，解封舱室门或盖子，取出干燥好的材料。
第三部分：真空干燥机的使用注意事项1. 安全操作：在使用真空干燥机时，确保遵守实验室安全规范。
避免触摸热表面，并小心操作真空泵等设备。
2. 材料选择：选择适合真空干燥的材料，避免使用不稳定、易爆或有毒的材料。
3. 清洁舱室：在每次使用后，清洁真空干燥机的舱室以去除残留的材料。
这有助于保持设备的性能和寿命。
4. 维护保养：定期检查和维护真空干燥机的真空泵、加热系统和气体处理部件。
确保它们正常工作并具有正确的性能。
第四部分：我的观点和理解真空干燥机是实验室中常见且有用的设备。
它在材料制备和研究领域发挥着重要作用，特别是在需要去除水分或其它挥发性溶剂的情况下。
通过创造低压环境，真空干燥机能够提供一个无氧、无湿、无尘的环境，从而保护材料的质量和性质。
真空干燥设备的组成和特点
真空干燥设备的组成和特点真空干燥设备是一种将物料在低压和低温条件下进行干燥处理的设备。
它主要由真空干燥室、真空系统、加热系统、冷却系统和控制系统等组成。
首先，真空干燥室是真空干燥设备的主体部分。
它通常由不锈钢或碳钢制成，具有良好的密封性能和耐高温性能。
真空干燥室的内壁光滑，不会对物料造成污染。
它还配备有适当数量的物料架，以便将物料均匀分布在干燥室内，提高干燥效果。
另外，真空干燥室通常还配备有观察窗口和照明设备，方便操作人员观察物料状态。
其次，真空系统是真空干燥设备的核心组成部分。
它主要由真空泵、真空仪表和气密装置等组成。
真空泵主要用于将干燥室内的气体抽出，形成真空环境。
真空仪表用于监测和调节真空度，保证干燥过程的稳定性。
气密装置用于确保干燥室与外界的隔离，防止气体泄露。
再次，加热系统是真空干燥设备的另一个重要组成部分。
它可以通过电加热、蒸汽加热或导热油加热等方式，将热量传递给干燥室。
加热系统通常由加热器、温度传感器和控制系统组成。
加热器可以根据需要的温度调节加热功率，确保干燥过程中的温度控制精度。
温度传感器用于实时监测干燥室的温度，通过控制系统可以对加热功率进行调整，以达到所需的干燥效果。
此外，冷却系统也是真空干燥设备的重要组成部分。
在干燥过程结束后，由于物料和干燥室均受到加热，需要通过冷却系统将其冷却至环境温度。
冷却系统通常由冷却器、冷却水系统和温度传感器等组成。
冷却器通过传导、对流和辐射等方式将热量传递给冷却水，冷却水则通过循环往复冷却室内的物料和干燥室，实现快速冷却。
最后，控制系统是真空干燥设备的智能化管理系统，它对干燥过程中的参数进行监控和调节，以确保干燥过程的安全和稳定。
控制系统通常由触摸屏、PLC和仪表等组成。
通过触摸屏操作界面，操作人员可以方便地实时监测和调整干燥室的温度、真空度等参数。
PLC则对干燥过程进行自动化控制，提高了干燥的效率和稳定性。
综上所述，真空干燥设备的组成主要包括真空干燥室、真空系统、加热系统、冷却系统和控制系统等。
真空干燥机操作规程
真空干燥机操作规程
《真空干燥机操作规程》
一、操作前的准备工作
1. 在进行操作前，必须先对真空干燥机进行检查，确保设备完好并且符合安全操作要求。
2. 确保所干燥的物品已准备就绪，且符合真空干燥机的使用要求。
二、操作步骤
1. 打开机器的电源开关，启动真空泵，并设定所需的真空度和干燥时间。
2. 将要干燥的物品放置到干燥室内，注意物品的分布均匀，不要相互重叠，以保证充分的干燥效果。
3. 关闭干燥室门，通过操作面板上的控制按钮启动真空干燥程序。
4. 在干燥的过程中，定期检查设备的运行情况，确保一切正常。
5. 当干燥时间到达设定的时间时，停止真空干燥机的运行，并关闭电源开关。
三、操作注意事项
1. 在干燥过程中，严禁随意将手伸入干燥室内，以免造成意外伤害。
2. 在使用真空干燥机过程中，严禁对设备的任何部件进行随意拆卸或调整。
如果需要维修，必须由专业人员进行。
3. 在进行干燥操作时，应该时刻保持警惕，确保设备的安全性能。
四、操作结束后的维护
1. 在完成干燥工作后，应该及时清理干燥室内的残留物品和积灰，保持设备的清洁。
2. 关闭电源开关，确保设备处于停机状态。
3. 对真空干燥机进行定期保养和维护，确保设备的正常运行。
通过遵守以上《真空干燥机操作规程》，能够有效地保护设备和操作人员的安全，提高干燥效果，延长设备的使用寿命。
真空干燥机的操作规程
真空干燥机的操作规程真空干燥机是一种常用于实验室和工业生产中的设备，其主要作用是通过抽取空气，使被处理物质在低压环境下脱除水分或其它揮发性物质。
正确操作真空干燥机能够确保安全性和操作效果的高质量。
本文将介绍真空干燥机的操作规程，以帮助操作人员正确安全地使用该设备。
1. 准备工作在操作真空干燥机之前，需要进行一些准备工作。
首先，确认设备的电源接线正常，并将其连接到可靠的电源插座。
确保设备稳定放置，并检查门和密封圈的完整性。
检查真空泵油的量，确保其足够使用。
准备好所需的被处理物质和其他相关工具和设备。
2. 打开设备首先，慢慢打开真空干燥机的门，并将被处理物质放入设备内。
确保物品平稳放置，避免不平衡的现象。
然后，轻轻关闭设备的门，并确保门完全密封。
接下来，打开真空泵开关，启动真空泵，并调整气阀使其处于开放状态。
3. 抽取空气当真空泵启动后，逐渐调整气阀，开始抽取空气。
从初始状态到真空状态的过程应该缓慢进行，以免产生突然的压力变化。
当设备内的压力达到所需的真空度后，可以适当地改变气阀的设置进行调节。
4. 观察处理过程在真空干燥机运行过程中，操作人员应时刻观察设备和被处理物质的状态。
观察设备的表面温度、压力计的读数等情况，确保设备运行正常。
同时，还需要密切注意被处理物质的状况，避免过度干燥或其他损坏。
5. 结束操作当被处理物质达到目标干燥程度或完成所需处理后，操作人员应该先逐渐将气阀从开放状态调节至关闭状态。
然后，关闭真空泵开关，停止真空泵的运行。
等待一段时间，直到设备内的压力恢复正常后再打开设备门。
小心取出被处理物质，并注意清洁设备内部。
6. 设备维护使用完真空干燥机后，需要对设备进行维护工作，以确保其正常运行和延长使用寿命。
清理设备内部的污垢和残留物，检查和更换损坏的密封圈和真空泵油等。
定期保养设备，按照设备制造商提供的维护手册进行操作。
总结：正确操作真空干燥机是确保实验室和工业生产工作顺利进行的重要环节。
真空干燥机原理
真空干燥机原理
真空干燥机是一种常用的热敏干燥设备，可以用于干燥各种物料，如化工原料，食品，中药，精细化工产品等。
它使用真空状态下的热敏干燥原理，将待干燥物品放入真空箱内，运用热风循环方式，并通过真空泵将空气抽出，从而一定程度上将待干燥物品的水分抽出，实现真空保温的干燥效果。
真空干燥机的工作原理是，将待干燥物料放入真空箱中，关闭真空箱门，启动真空泵，从而将真空箱内的空气抽出，并保护真空箱的温度在一定范围内。
然后，通过恒温装置热风循环制冷，实现物料的快速干燥效果。
真空干燥机的特点在于，它使用了真空泵将空气抽出，使真空箱内的温度比大气压降低，从而冷凝水汽，从而达到快速干燥的目的。
此外，由于真空泵的特殊原理，一旦停止供电，真空箱内的温度也会随之下降，从而避免物料过热发生破坏。
真空干燥机的热敏干燥原理使其在热敏干燥方面有很多优势。
首先，真空状态可以有效保护物料的质量，因为物料在真空状态下干燥，其生理活性更强。
其次，真空干燥机具有良好的制冷效果，因为它可以使待干燥物料的温度在一定范围内，从而避免物料遭受过热，从而保护物料的完整性和性能。
另外，真空干燥机的操作简单，操作者只需要掌握真空干燥机的干燥强度，就可以操作真空干燥机，从而降低操作复杂度，减少操作成本。
总而言之，真空干燥机具有良好的热敏干燥原理，能够有效地干燥各种物料，保护物料的完整性和性能，并且操作简单，很受广大用户的青睐。
真空干燥机是一种十分理想的干燥设备，无论在化工，食品，中药，还是精细化工行业，都可以得到广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
真空干燥时干燥室压力始终是负压，气体分子稀薄，含氧量低，因而适 用于易氧化变质、易燃易爆的危险品及容易感染细菌的食品；它可以消
除常压干燥情况下易产生表皮干燥的情况；还可以降低操作温度，减少
应用：真空带式干燥设备主要适用于橙汁、番茄汁、牛奶、速溶茶等的干燥。同时也 可以在料液中加入碳酸铵之类的膨松剂或者在高压下冲入氮气，利用分解产生的气体 来制取膨化食品等。
11
连续式--真空圆盘刮板干燥机
组成：其主体由室体、进料装置、刮板装置、加热管
路、加热圆盘、转轴等组成。设备的主体部分是圆盘
真空干燥需要抽真空系统，能耗问题、传热效率等亟待解决； 一些动传动的密封引起的泄露也是真空干燥设备的困扰之处。
13
真空干燥设备发展趋势
缓慢旋转，筒体内物料不断混合，从而达到强
化干燥的目的。工作时，物料处于真空状态， 通过蒸汽压的下降作用使物料表面的水分（或
溶剂）达到饱和状态而蒸发，并由真空泵抽气
及时排出回收。
在筒体回转的过程中，物料随筒体上升至某一 高度后沿着筒壁下滑，物料在下滑的过程中得 到充分混合，这样不仅提高了干燥机的加热效 率，还提高了物料的均匀性和传热的速度。 /th_admin/HtmlEdit/images/swf/2d25.swf
真空干燥设备
姓名：张田田
学号：MZ12732
主要内容
真空干燥原理
真空干燥特性
真空干燥机械设备:间歇式，连续式
真空干燥设备研究现状 真空干燥设备发展趋势
2
真空干燥原理
真空干燥的过程是被干燥物料置放在密封的筒体内，在真空系统抽真空
的同时对被干燥物料不断加热，使物料内部的水分通过压力差或浓度差
缺点：装卸料都是手工操作，费时费力，生产效率低；加 热方式单一，电加热效果不好，红外加热和微波加热的设 备很少 。
7
间歇式--旋转型真空干燥设备
旋转型真空干燥设备是在真空条件下将湿物料用回转的搅拌轴搅拌，
边混合边做有规律的运动，与此同时Байду номын сангаас物料与加热的干燥机筒体内壁
和搅拌轴外表面接触，利用热传导和辐射加热，从而去除湿分，干燥 物料。
蚀性能及卫生标准也要考虑。 一般情况下都是用铝合金和不锈钢板
材制造成平整且低粗糙度的冲压件。
板式真空干燥设备不适用于块状物料的干燥，因为块状物料在干燥一 段时间后因干燥收缩造成与托盘的接触不紧密，从而导致传热不良， 降低干燥速度及效率，造成了能量的浪费。
6
优点：被干燥的物料处于静止状态，形状不容易损坏；干 燥过程中无物料翻转等运动，故无粉尘的产生，无干燥物 料回收装置，设备简单；搁板的数目多，加热面积大，容 易实现规模生产。
某些食品香味的丧失，而不影响其风味，从环保意义说真空干燥被称为 “绿色干燥” 。
真空干燥设备—普通真空干燥
间歇式：
箱式干燥设备 ：适合于液体、浆液、粉体和颗粒物品 旋转型真空干燥设备 ：果汁、牛奶
连续式：
连续带式干燥设备：番茄汁、橙汁和速溶咖啡
真空震动干燥： 粉体颗粒
4
间歇式—真空箱式干燥设备
旋转式真空干燥器能用较低的温度得到较高的干燥速度，在热量的利
用上比箱式真空干燥设备更经济；能用低温干燥温度不稳定的或热敏 性的物料；可干燥易受空气中氧氧化或有燃烧危险的物料；适于干燥 含有溶剂或有毒气体的物料，溶剂回收容易；能将物料干燥到很低水 分，故适用于低含水率物料的进一步干燥。
8
双锥回转型真空干燥设备
双锥回转型真空干燥设备主要由双锥回转真空干燥机、冷凝器、除尘器、
真空抽气系统、加热系统、冷却系统、净化系统、电控系统等组成。以
主机而言，由回转筒体、真空抽气管路、左右回转轴、传动装置与机架 等组成。
9
在回转筒体的密闭夹套中通入热能源（如热水、 低压蒸汽或导热油），热量经筒体内壁传给被 干燥物料。同时，在动力驱动下，回转筒体作
10
连续式 --真空带式干燥设备 /th_admin/HtmlEdit/images/swf/2d1.swf
在真空条件下，将液态物料薄薄地涂布在传送带上，使得物料的湿分在加热 器的加热下蒸发而得到多孔的高品质干燥产品。干燥后的产品需要剥离机构
将其剥离传送带。
/th_admin/HtmlEdit/images/swf/2d2.swf
5
托盘是进行真空干燥的重要组成部分。首先必须满足其刚度要求及其 负荷要求；其次是要具有良好的热传导性能，这对干燥速度，热能利
用率都有着重要的意义；第三就是针对具体的被干燥物料而言，防腐
主要组成：真空干燥箱、加热系统
冷却系统、抽气系统、测量系统、控 制及冷凝回收系统
过程：被干燥的物料均匀地散放在
托盘中，再将托盘置于搁板上。物 料靠传热接受热量，升温且其湿分 汽化。干燥过程中汽化的湿分蒸发， 通过干燥箱抽气阀被排出，当物料 中湿分降到一定值时就完成干燥过 程。若汽化成分含有必须回收的物 质，则需要冷凝器来回收。
置排出干燥制品。
/th_admin/HtmlEdit/images/swf/2d25.swf 12
真空干燥设备研究现状
国内的真空干燥设备在间歇真空干燥设备方面比较成熟，应用也普遍一
些；
加热方式多为辐射和传导； 连续式真空干燥设备只有带式干燥机比较成熟。 很多属于试验科学的范畴，大部分干燥技术目前缺乏精准的科学理干燥 技术与设备论和设计方法。
加热器，最上层是一个小加热盘，第二层是大加热圆 盘，第三层又是小的加热圆盘，如此交替排列。
过程：物料进入干燥设备后，首先落到第一层小加热 圆盘上，在加热盘内缘的围堰和刮板的作用下，物料 只能从小加热圆盘的外缘落下去，落到大圆盘内。在 大圆盘外缘的围堰和刮板的作用下，物料只能从大加 热圆盘的内侧落入下一层的圆盘中，如此内外交替， 物料自上而下运动。同时在刮板的作用下，物料一边 翻动搅拌，一边做螺旋运动吸热干燥。最后由排料装
